DIN导轨安装式电缆管线固定夹结构

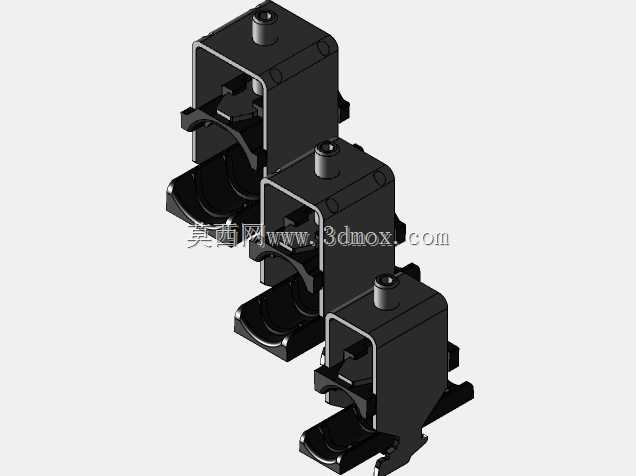

　　在工业电气柜、自动化设备布线、通讯基站机柜这类场景里，线缆与穿线软管的固定一直是布线环节里容易被忽略但直接影响后期运维效率的细节，这款适配DIN标准导轨的电缆管夹，就是针对这类场景开发的管线固定构件。日常做机柜布线时，经常会遇到线缆拖拽导致接头松动、穿线软管移位剐蹭柜内元器件的问题，传统的扎带固定不仅需要人工裁剪调整长度，后期维护拆改时还得剪断重扎，反复操作容易残留扎带头在柜内形成安全隐患，而这类导轨式管夹直接卡装在标准DIN导轨上，不需要额外打孔攻丝，能大幅缩短布线施工的周期。从结构设计来看，这款管夹采用分体式夹持结构，主体框架为金属冲压成型的U型支架，上部带导轨锁扣结构，安装时只需要将上部卡扣对准DIN导轨的卡边按压到位，

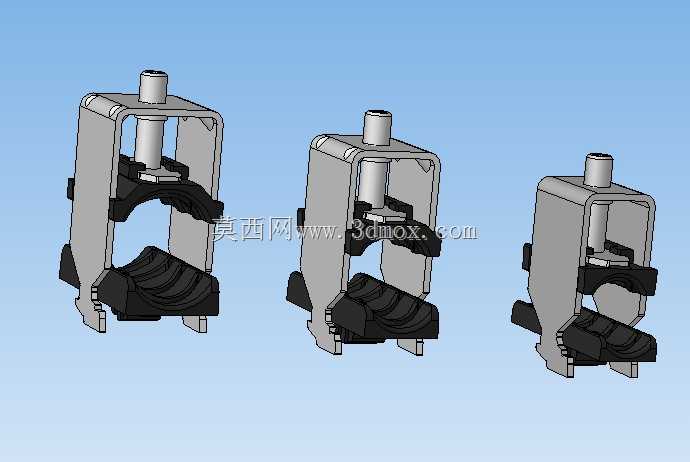

　　就能完成基座的固定，不需要额外的紧固件，拆卸时用一字螺丝刀撬动锁扣就能快速取下，调整安装位置十分灵活。夹持部分采用带弧形卡槽的弹性嵌件，不同规格的嵌件适配不同外径的电缆护套管，从图中三款不同开合状态的结构能看出，夹持嵌件带多道弧形筋条，卡紧护套管后能限制管线的轴向窜动，同时不会过度挤压管内的线缆，避免线缆绝缘层被长期挤压破损。设计时特意考虑了安装边界的适配性，整体支架的宽度控制在标准DIN导轨安装的常用间距范围内，相邻安装的管夹不会出现干涉，支架下部的开口结构能让护套管直接从侧面卡入，不需要从管线端部穿套，对于已经布设完成的管线改造场景十分友好，不用拆解原有管线就能完成固定件的加装。实际使用中，

　　这类管夹可以根据管线的走向灵活排布在导轨的任意位置，垂直布线时能承托管线的自重，避免线缆接头长期受拉力出现接触不良的问题，水平布线时可以梳理不同走向的管线，让柜内布线走向清晰规整，后期排查线路时能快速对应每一路管线的走向，减少运维排查的时间。夹持嵌件的弧度设计做了多规格适配，对应不同外径的波纹护套管、塑料穿线管都能实现稳定夹持，嵌件和金属支架之间采用卡扣式连接，更换不同规格的嵌件就能适配不同管径的管线，不需要更换整个基座，能减少备件的储备种类。金属支架的边缘做了折边钝化处理，安装和调整时不会划伤施工人员的手部，也不会剐蹭线缆的绝缘层，上部的导轨锁扣带防松脱的卡舌，即使柜内有设备运行产生的持续振动，锁扣也不会从导轨上松脱，

　　能长期保持固定位置的稳定。在通讯设备机柜的布线场景中，这类管夹还能用来固定光纤护套管，弹性嵌件的夹持力度不会压损光纤内部的纤芯，同时能避免光纤受外力拉扯出现弯折损耗超标的问题；在自动化生产线的控制柜内，这类管夹可以沿导轨排布，将传感器线缆、动力线缆的护套管分层固定，避免动力线缆和信号线缆交叉缠绕产生信号干扰。从安装尺寸来看，管夹整体的突出高度控制在合理范围内，不会占用柜内过多的安装空间，即使是元器件排布密集的紧凑型机柜，也能在元器件间隙的导轨段安装这类管夹，不会和相邻的断路器、继电器等元器件产生安装干涉。夹持部分的开合角度足够大，卡装管线时不需要用太大的按压力就能将管线卡入卡槽，单人就能完成安装操作，不需要额外的辅助工具。
