折叠式钣金野营烧烤炉结构设计

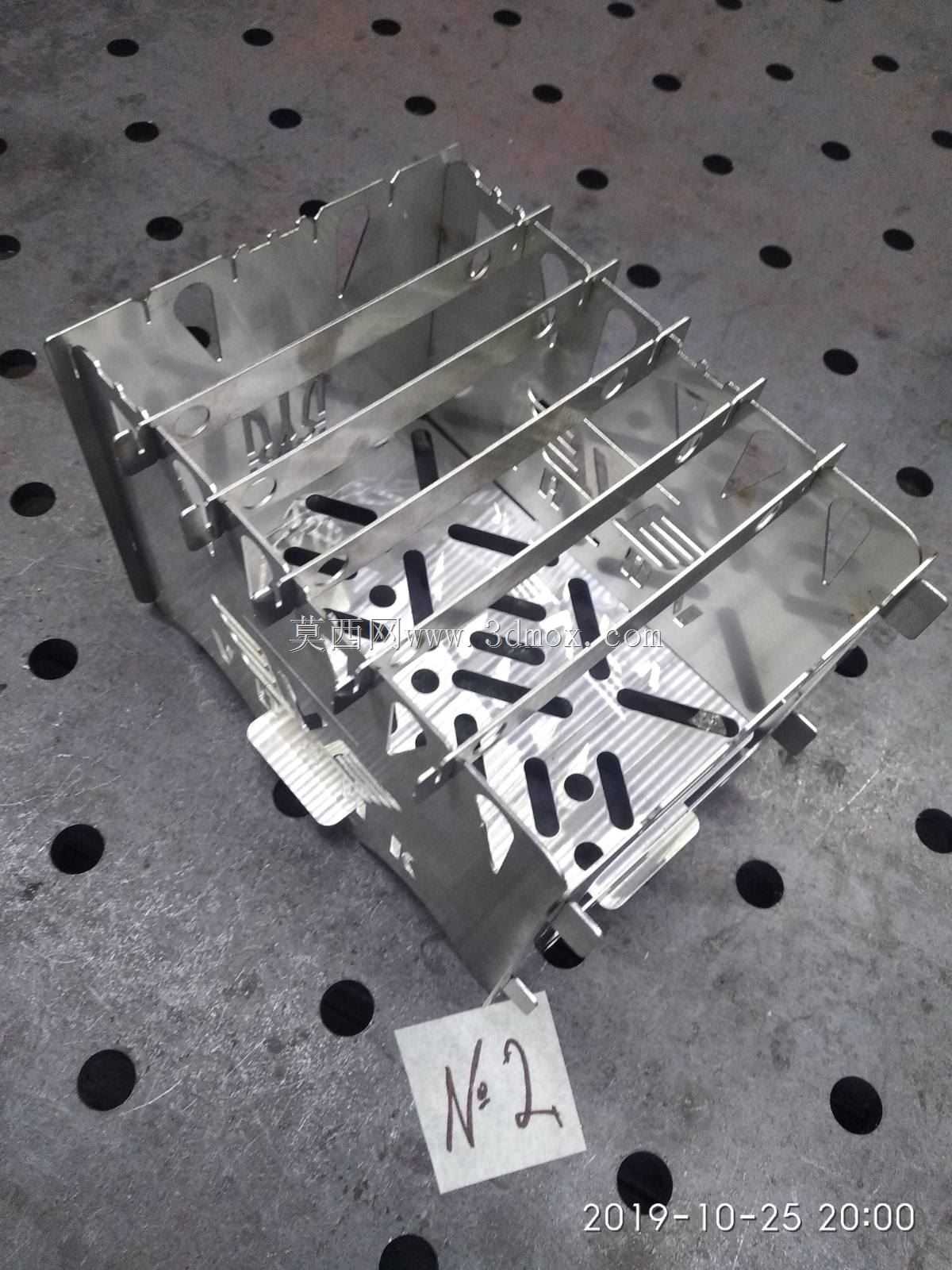

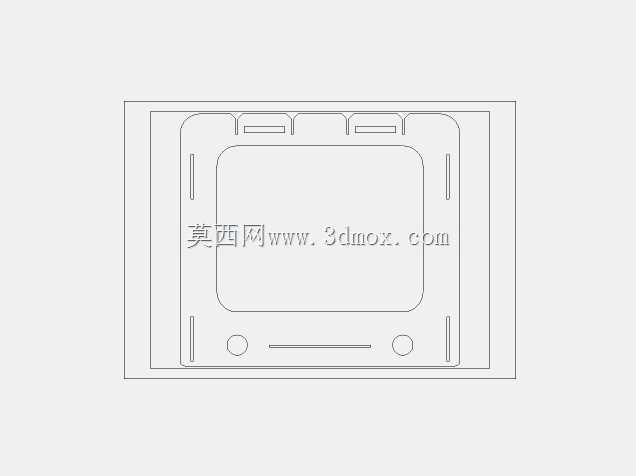

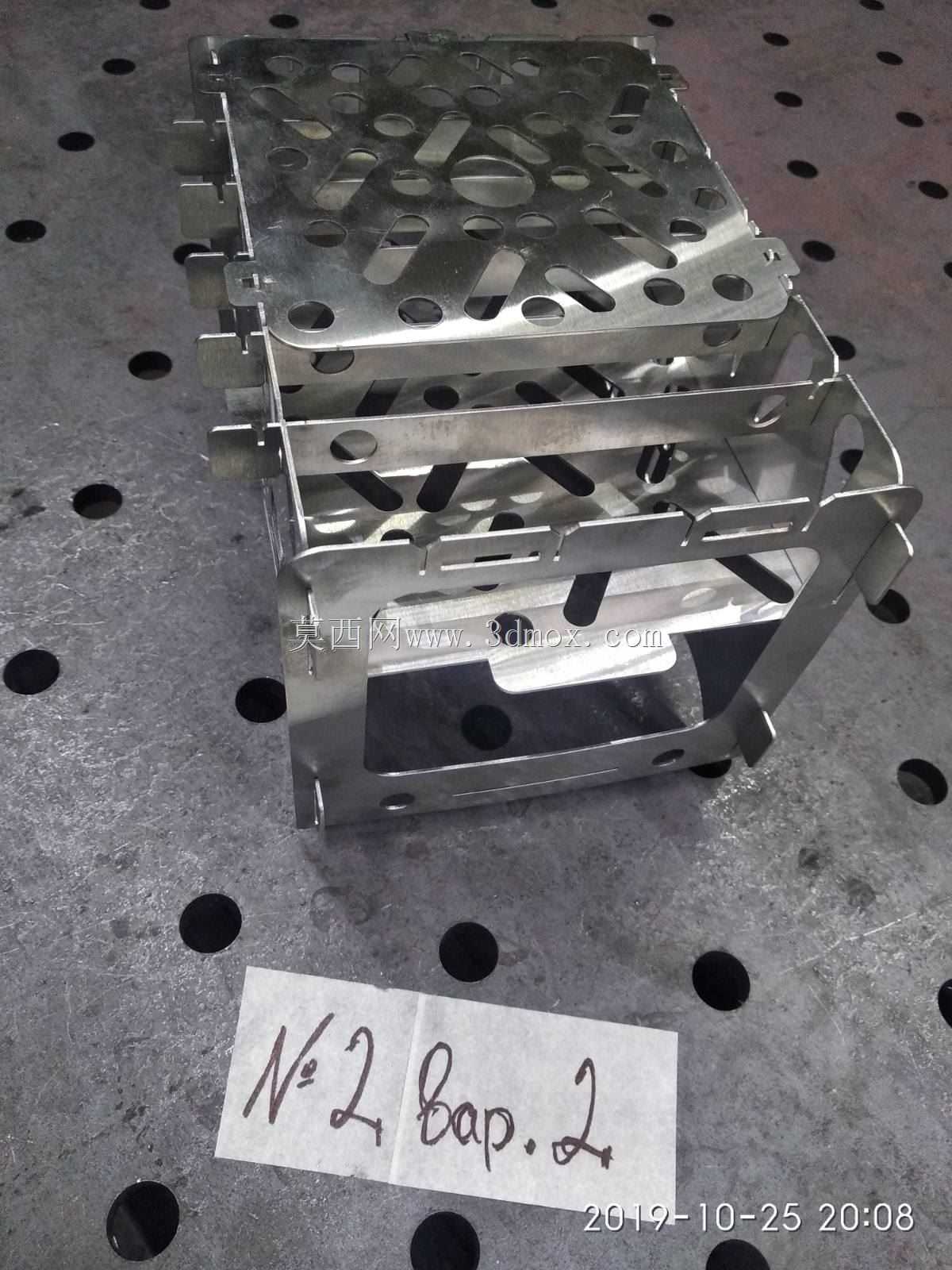

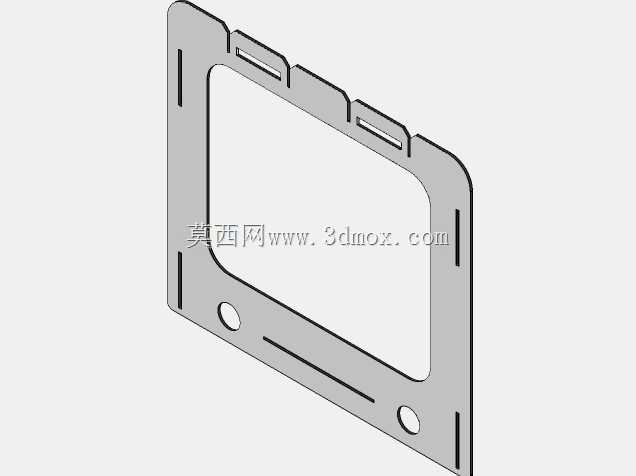

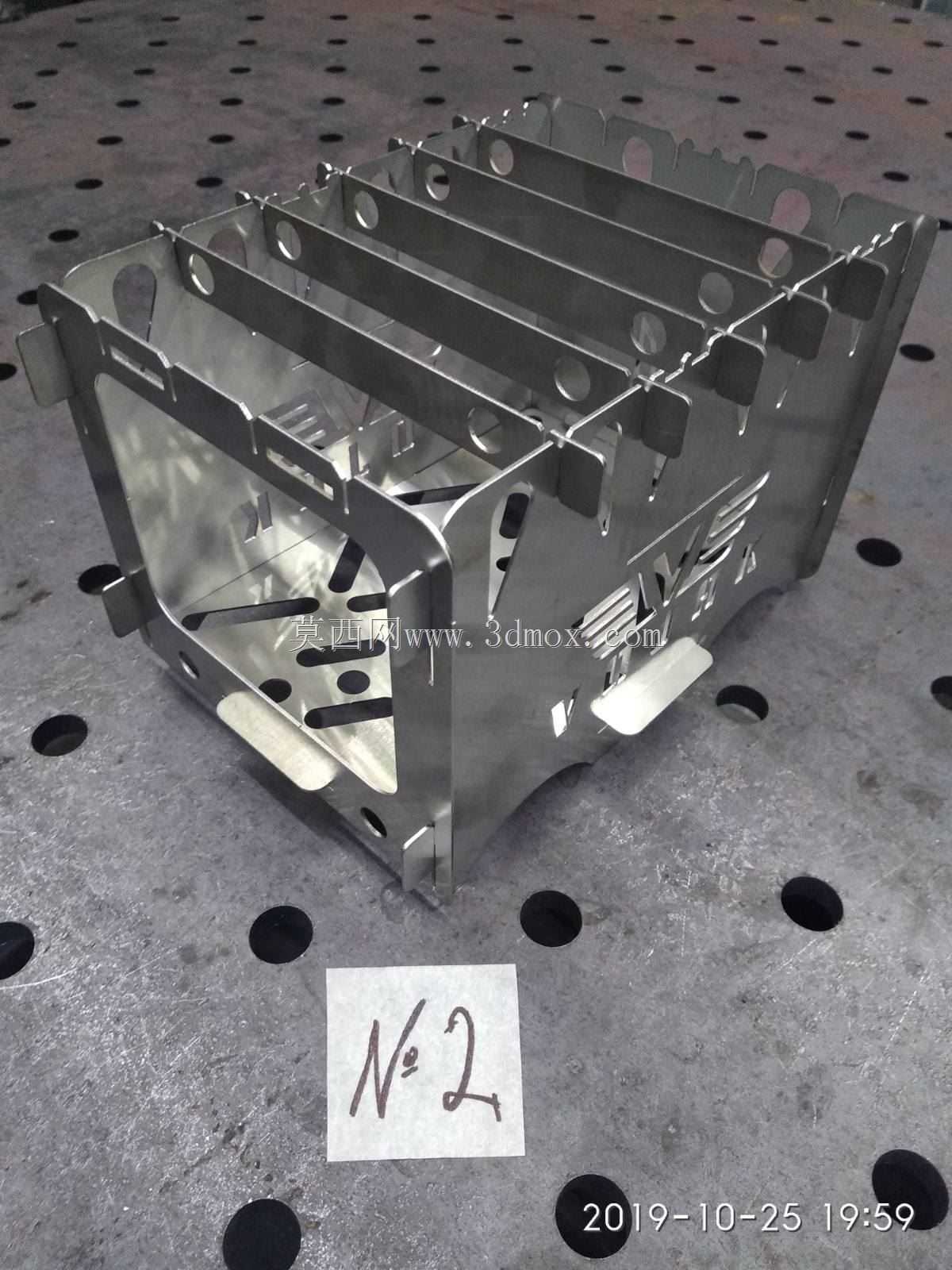

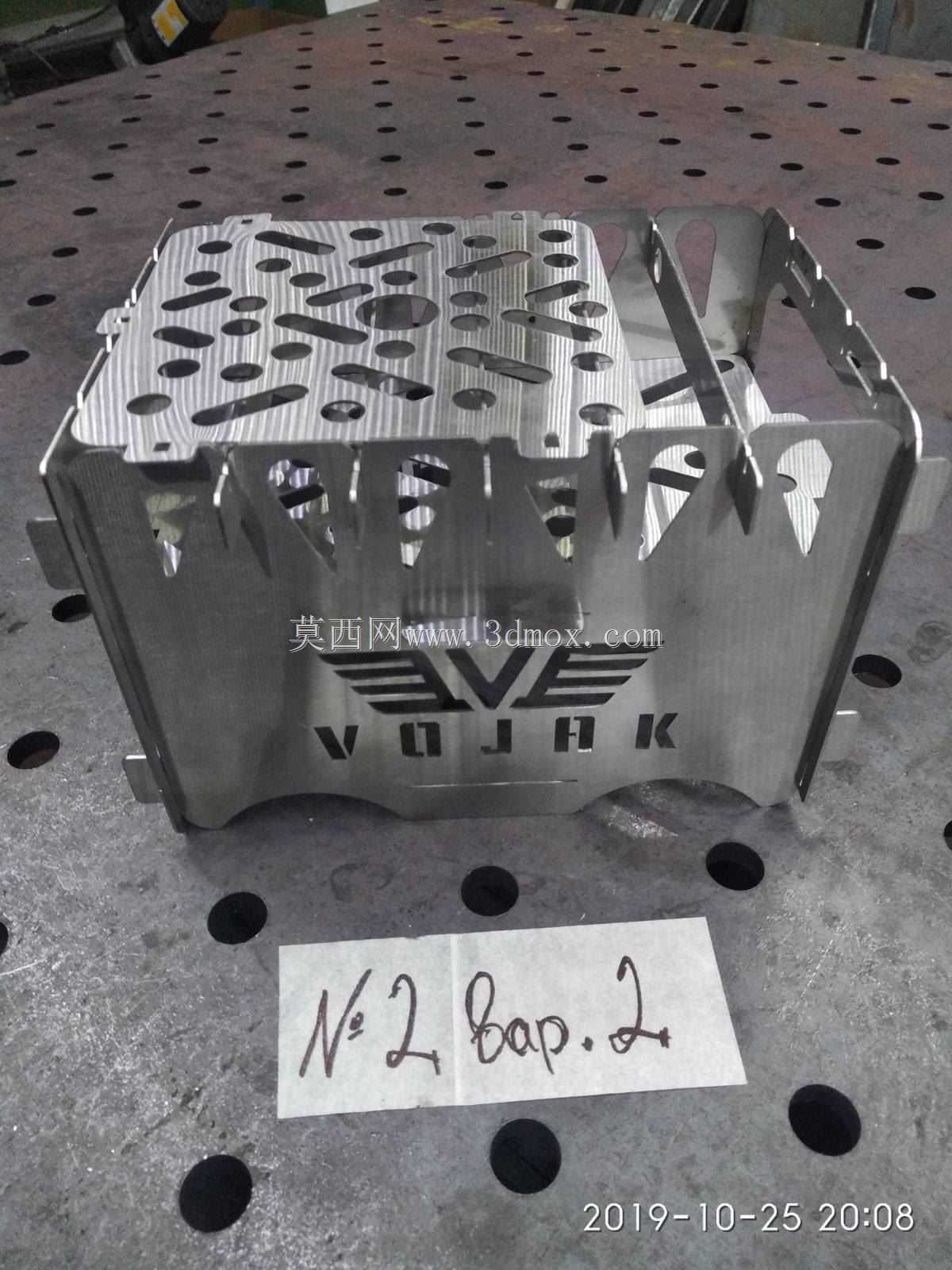

　　这款折叠式钣金野营烧烤炉，核心定位是户外徒步、露营、短途野游场景下的便携烹饪热源载体，区别于传统固定式铸铁烧烤架，其全部结构采用钣金冲压、折弯工艺成型，无额外焊接框架与独立紧固件，所有连接依靠钣金件自身的插舌、卡槽实现互锁装配，完全适配户外无工具快速组装的使用需求。从实际使用场景出发，户外出行的装备载荷始终是核心约束条件，常规一体式烧烤炉体积大、重量高，无法塞入徒步背包的侧袋或夹层，而这款产品在折叠状态下为规整平板结构，厚度仅为单块钣金板材的叠加尺寸，可直接贴合背包背板放置，不会占用背包内部的储物空间，也不会因为凸起结构刮蹭背包面料或其他装备。展开后形成的炉体腔体，内部预留了充足的燃料放置空间，既可以使用常规的木炭作为燃料，

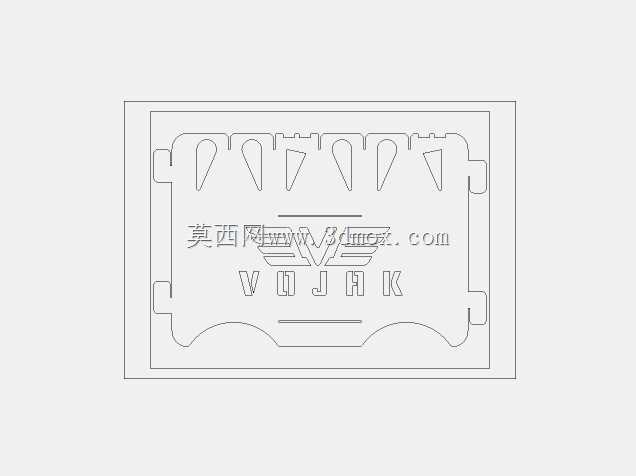

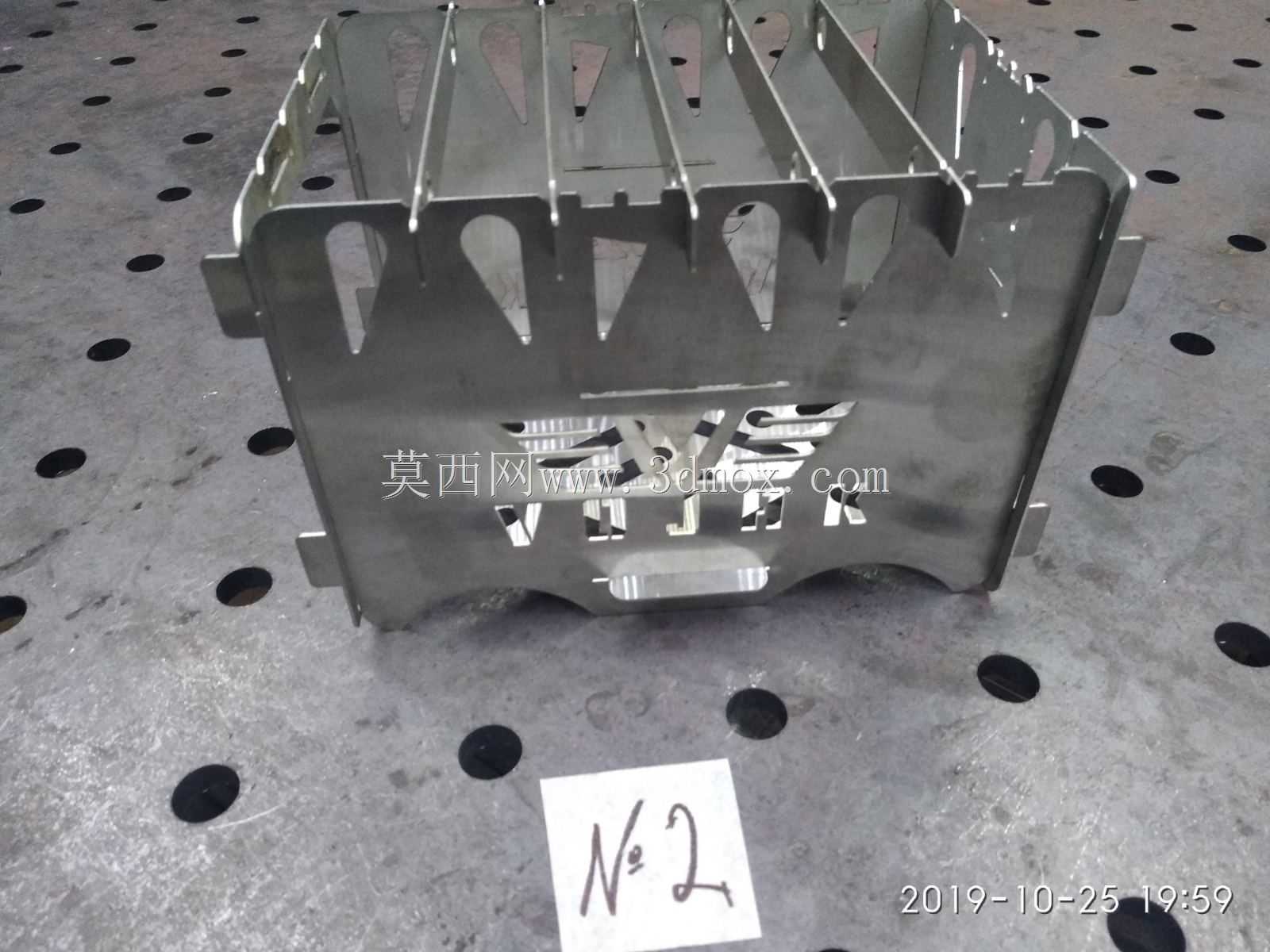

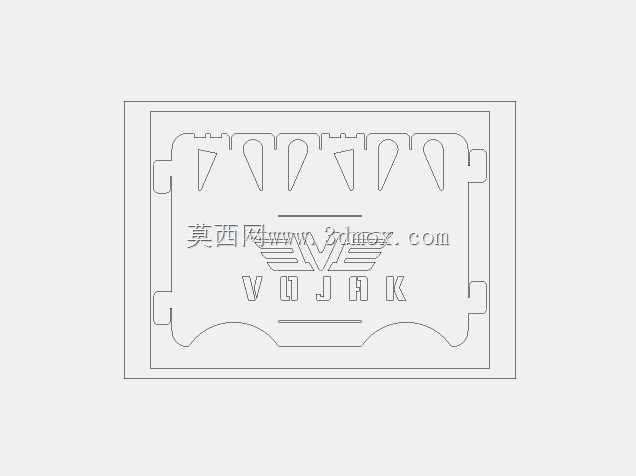

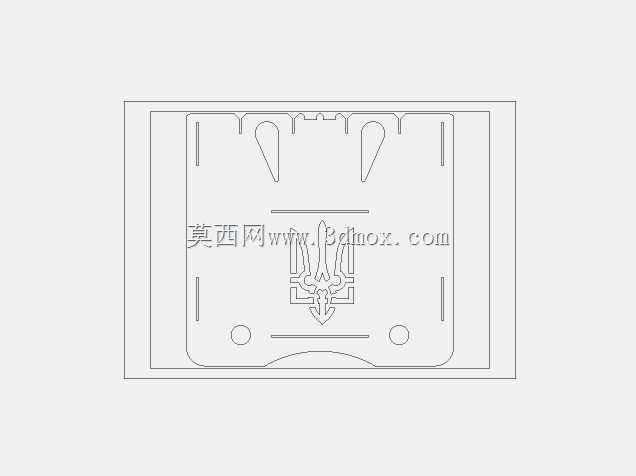

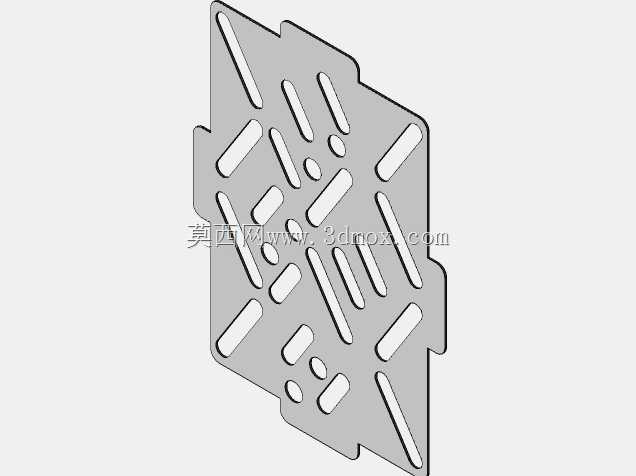

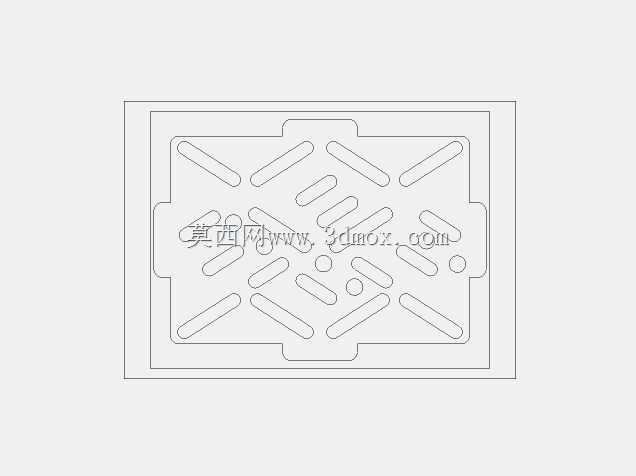

　　也可适配小型固体酒精块、压缩木质燃料块，腔体侧壁的镂空结构经过针对性排布：下部的水滴形、三角形开孔为进风通道，可在炉体内部形成自下而上的空气对流，无需额外配置鼓风装置即可保证燃料充分燃烧，减少燃烧不充分产生的烟气；上部的异形镂空同时承担观察窗与热量溢出调节的作用，可避免炉体内部温度过高导致板材变形，也能让使用者随时观察燃料的燃烧状态，及时补充燃料。在结构设计的细节上，所有钣金件的折弯边均做了内卷边处理，没有裸露的锐边切口，避免组装、使用过程中划伤手部；炉体底部的支撑折边向外翻出，形成稳定的支撑脚，增大与地面的接触面积，即使在不太平整的草地、砂石地面上放置，也能保持整体结构的稳定性，不会出现侧翻风险；炉体两侧延伸出的插舌结构，

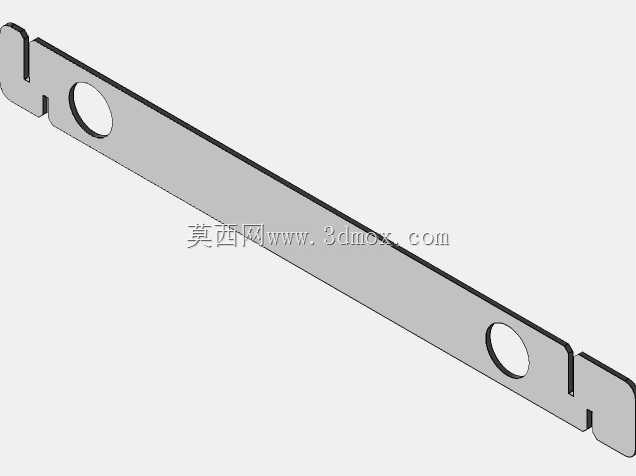

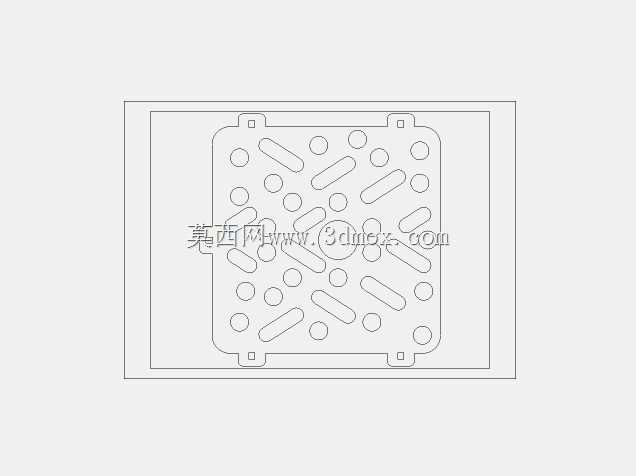

　　可作为烤盘、烤网的支撑卡位，不需要额外配置支架即可固定不同尺寸的烧烤网具，适配煎烤、直烤等不同的烹饪需求。从安装边界来看，展开后的炉体尺寸经过反复优化，既保证了足够的烹饪面积，可同时满足3-4人份的食材烤制需求，又不会因为尺寸过大导致热量分散，降低燃料利用效率；折叠后的平板尺寸可适配绝大多数常规户外背包的隔层尺寸，不需要额外配置专用收纳包，仅用束带捆扎即可携带。在板材选型上，采用耐高温的钣金材质，可承受长时间炭火灼烧的高温，不会因为反复冷热交替出现结构变形或强度下降，所有卡槽与插舌的配合公差经过反复调试，既保证组装时不需要施加过大外力即可卡合到位，又能在使用过程中不会因为轻微晃动出现松脱解体的情况，

　　组装完成后的整体结构具备足够的刚性，在放置食材、翻动烤物的过程中不会出现明显的结构形变。不同于市面上很多需要螺丝、铰接件组装的便携炉具，这款产品的所有零件均为平面钣金件，加工时仅需要冲压落料、折弯两道核心工序，加工效率高，成本可控，且没有易丢失的小零件，即使在户外频繁拆装，也不会出现零件遗失导致无法使用的问题。炉体表面不需要额外做涂装处理，依靠钣金材质本身的耐高温性能即可满足使用需求，避免高温下涂层脱落产生有害物质，也不会因为长期使用出现涂层剥落影响外观的问题。侧壁的镂空排布同时兼顾了结构减重与结构强度，在去除多余板材降低整体重量的同时，依靠镂空之间的筋条形成加强结构，避免薄钣金件在高温下出现翘曲变形，保证多次重复使用后的结构精度。
