热成型连体翻盖吸塑包装箱体结构设计

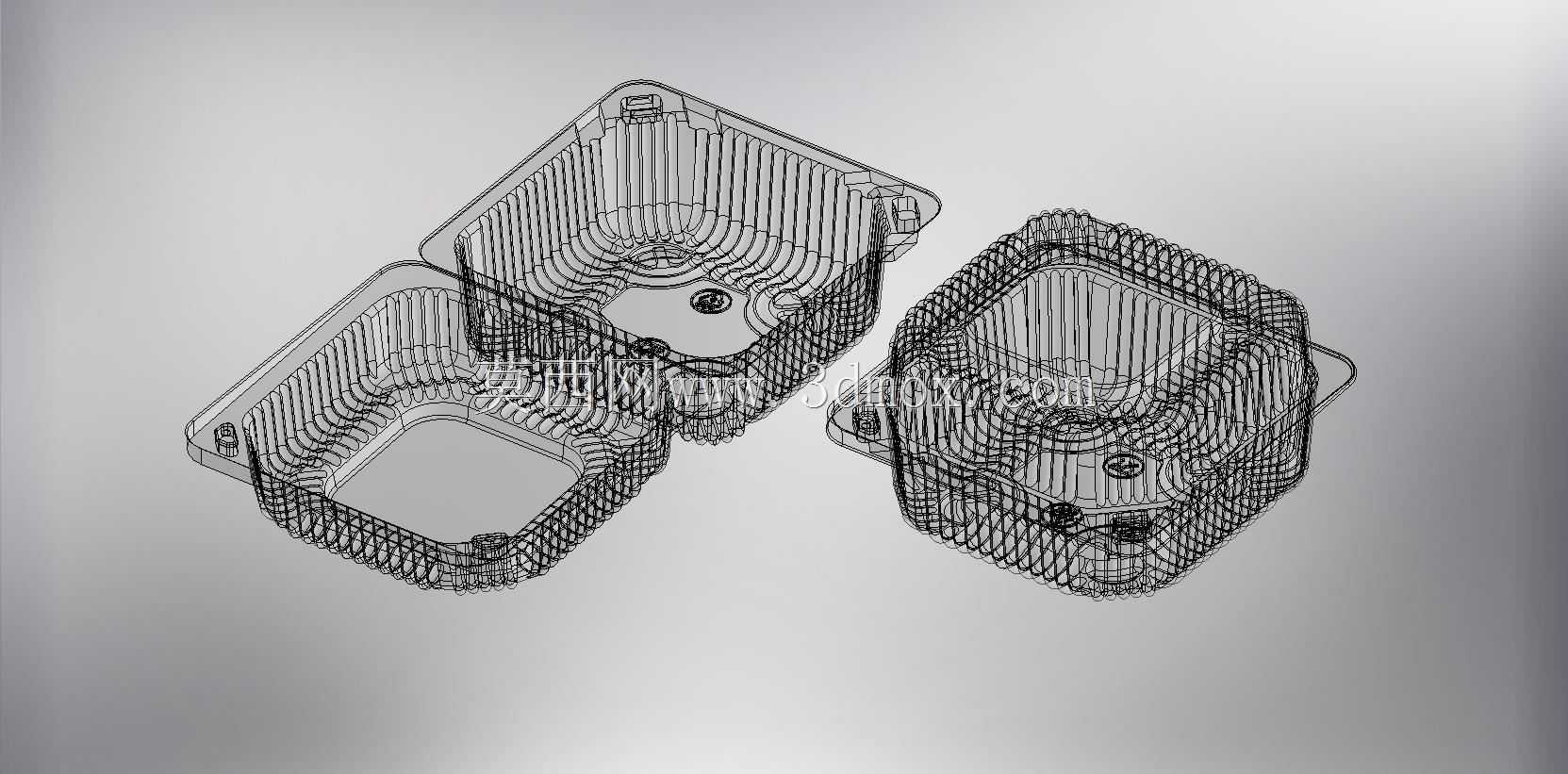

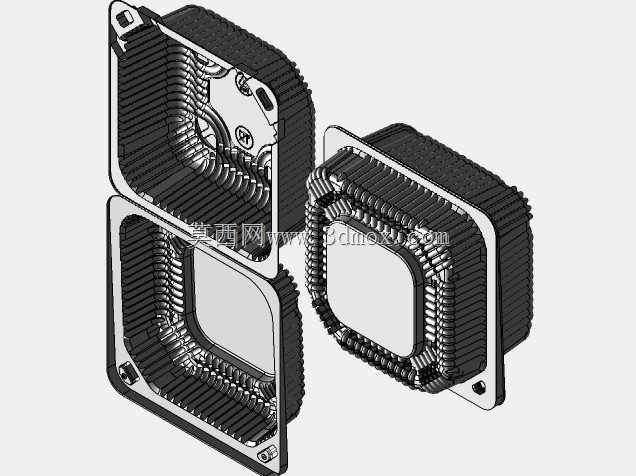

　　这款连体翻盖式热成型包装箱体，是面向快消品、小型电子配件、生鲜食品分装场景开发的薄壁包装结构，日常在商超生鲜分装、电子元器件出厂防护、五金小配件成套包装的场景中应用极广，相比分体式盒盖结构，连体翻盖的设计能避免盒盖遗失，开合操作更顺畅，单次扣合即可完成封装，适配自动化包装线的高速装盒、扣合作业节拍。从结构设计逻辑来看，整体采用对称式的盒身与盒盖布局，两者通过一体成型的薄壁弯折连接带实现开合，连接带位置做了渐变减薄处理，弯折处的壁厚控制在盒身主体壁厚的60%左右，既保证反复开合的弯折疲劳寿命，又避免弯折处出现应力发白、断裂的问题，常规PET材质下该连接带可承受不少于500次的180度反复弯折无裂纹。盒身与盒盖的扣合位置，

　　在周圈分布了多组凹凸互锁的扣位结构，扣位的凸起高度控制在1.2mm，配合角度做了15度的脱模斜度，既保证扣合后的锁紧力，避免运输过程中盒盖意外弹开，又能让终端用户开启时不需要过大的力度，兼顾防护性与使用便利性。盒体内部的型腔做了适配被包装物的轮廓让位，底部设置了交错分布的加强筋结构，筋条宽度1.5mm，高度3mm，在不增加整体壁厚的前提下，将盒体的堆码抗压强度提升40%以上，可承受同规格满装盒体三层堆码的载荷不出现塌陷变形。盒体的四个边角位置都做了R3的圆角过渡，一方面是适配热成型工艺的成型特性，避免直角位置出现材料拉伸过度导致的壁厚不均、穿孔问题，另一方面圆角结构能减少运输过程中的应力集中，降低边角磕碰开裂的概率。

　　从安装与适配边界来看，该款箱体的外轮廓尺寸适配常规的自动化热成型产线模切工位，成型后的裁切边做了卷边处理，边缘光滑无毛刺，避免操作人员拿取时被薄料边缘划伤。盒盖闭合后整体的外轮廓方正，无外凸的结构，可直接适配标准尺寸的物流周转箱排布，单箱排布的间隙控制在2mm以内，最大化提升物流周转的空间利用率。针对热成型工艺的生产特性，整个盒体的拔模斜度统一控制在3度以上，所有凹陷结构都做了工艺圆角，避免成型后脱模困难，同时型腔内的加强筋、扣位结构都和主体材料的拉伸比匹配，保证片材加热拉伸后各位置的壁厚偏差不超过0.15mm，避免局部过薄导致的防护性能下降。在实际使用场景中，该结构可根据被包装物的重量调整片材厚度，包装0.5kg以下物品时采用0.

　　3mm厚度的PET片材即可满足强度要求，包装1kg左右的物品时可将片材厚度提升至0.5mm，不需要修改模具结构即可适配不同的载荷需求。盒体的开合定位结构在盒身与盒盖的侧边设置了对位凸点，扣合时凸点先接触导向，保证盒盖与盒身周圈的配合间隙均匀，不会出现错位扣合导致的密封不严问题。另外，盒体底部设置了四个浅定位凹槽，和同规格盒盖顶部的凸起结构对应，堆码时上下盒体可以互相嵌合定位，避免堆码过程中出现滑垛、倾倒的问题，提升仓储与运输过程的稳定性。
