翻盖式吸塑饼图周转包装框结构设计

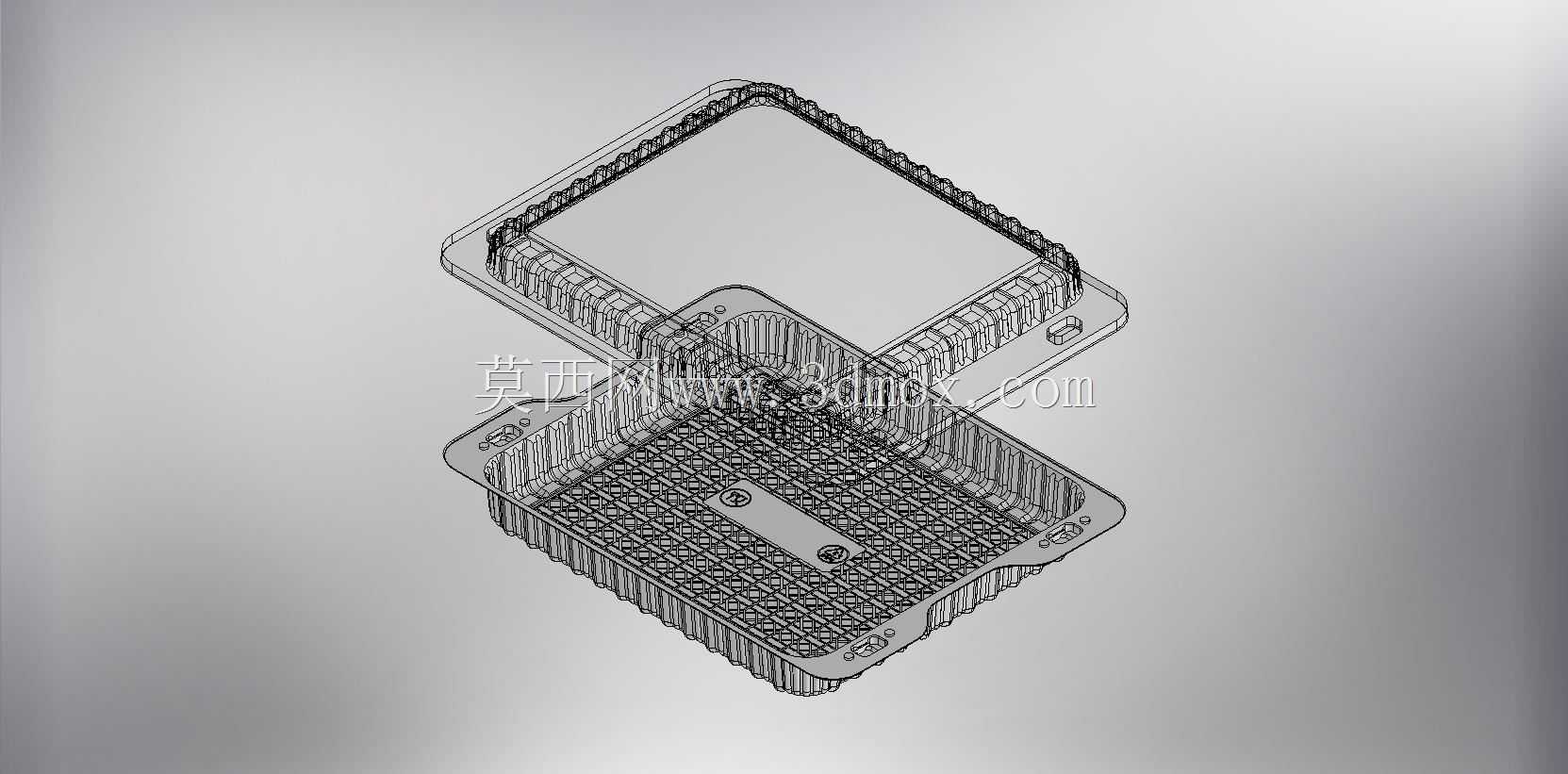

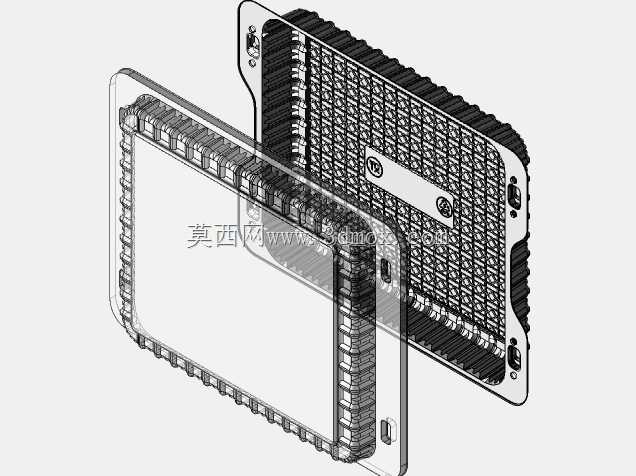

　　这款翻盖式吸塑包装框，主要面向食品加工、电子元器件分装等场景的周转与内包装需求，日常产线中常用来承载饼状食品、小型规整电子配件，在半成品转运、成品内包装环节替代传统纸盒或硬胶盒，降低批量包装的耗材成本。从结构设计来看，整体采用上下盖连体翻盖布局，盒体与盖体通过侧边的一体成型弯折薄壁连接，省去额外的合页装配零件，适配热成型吸塑工艺的一次成型特性，生产时无需后续组装工序，能直接匹配高速吸塑机的连续生产节拍。盒体内部的承载面做了网格状加强筋布局，筋条高度控制在1.2mm左右，既可以减少片材使用量降低单件重量，又能避免薄壁盒体在堆叠时出现凹陷变形，网格间隙同时兼顾了透气需求，针对烘焙类食品周转时的散热场景，能避免密闭空间导致的凝露问题。

　　盖体边缘做了整圈的卡扣凸棱，与盒体开口处的凹槽对应，扣合后凸棱嵌入凹槽形成过盈配合，不需要额外的封胶或扎带就能实现闭合锁止，转运过程中不会因为颠簸出现盖体脱开、内部物料散落的情况。盒体的四个边角做了R8的圆弧过渡，一方面是避免热成型时片材拉伸不均导致的边角壁厚过薄问题，另一方面也能消除尖锐边角，减少人工取放时的划伤风险，同时在多个空框堆叠时，圆弧导向能让上下框体快速对位，提升仓储堆叠的效率。从安装与适配边界来看，框体外廓尺寸适配常规的周转箱内部模数，单个框体可以直接放入标准物流周转箱的格槽中，不需要额外定制衬垫；盖体闭合后的整体高度控制在35mm，堆叠时上下框体的支撑筋可以互相嵌合，堆码12层时底层框体的变形量不超过0.8mm，

　　满足仓储堆码的强度要求。盒体侧壁做了均匀分布的竖向加强齿，齿深1.5mm，沿侧壁整圈排布，既可以提升侧壁的抗挤压能力，在自动化产线上被机械手抓取时，齿状结构也能增加吸盘与盒壁的摩擦力，减少抓取掉件的概率。承载面中心位置设置了两个定位凸柱，对应饼状物料的中心孔位，放置物料时凸柱穿过中心孔，能避免物料在框内滑动移位，即使周转过程中出现倾斜、翻转，内部物料也不会互相碰撞产生刮花或破损。针对热成型工艺的脱模需求，所有侧壁都做了1.5度的脱模斜度，内壁没有倒扣结构，成型后可以直接通过凸模顶出脱模，不会出现粘模导致的结构撕裂问题。盖体的内表面做了微凸的网格压痕，扣合后压痕与盒体内的物料上表面保留0.5mm的间隙，既可以避免盖体直接压损物料表面，

　　又能限制物料的上下窜动空间，提升转运过程中的防护效果。在实际产线应用中，这类包装框可以直接对接自动化装填设备，框体的外廓尺寸公差控制在±0.3mm以内，能够顺畅通过设备的定位轨道，不需要额外的视觉对位就能完成物料装填、盖体扣合的全流程作业，适配每分钟30件的高速包装节拍。空框状态下可以嵌套堆叠，嵌套后整体高度仅为闭合状态的1/4，能大幅减少空框仓储与返程运输的空间占用，降低物流周转成本。
