圆形数显千伏级电压表测量装置结构

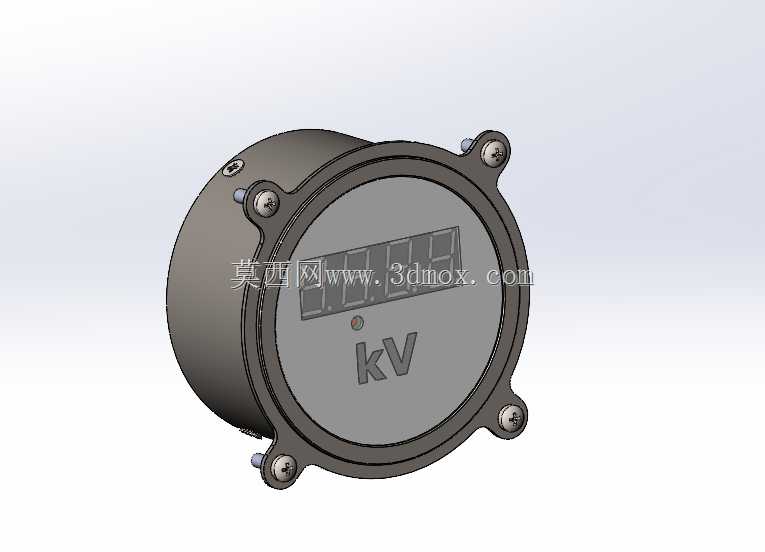

　　这款圆形数显千伏级电压测量装置，主要面向高压供配电回路、工业电气设备的电压参数监测场景，常见于高压开关柜、箱式变电站、大型工业设备的进线端电压实时检测环节，替代传统指针式高压电压表，解决指针表读数偏差大、视距受限、夜间辨识度不足的实际工程问题。从结构设计逻辑来看，整体采用圆形法兰式安装结构，壳体主体为压铸铝合金材质，表面做哑光喷塑处理，兼顾户外安装的防腐蚀需求与电磁屏蔽性能，避免高压环境下的电磁干扰影响数显模块的采样精度。前端面板采用嵌入式安装的数显模组，数码管显示区域做了防眩光磨砂处理，即使在设备舱强光直射的环境下，运维人员在1.5米的常规巡检视距内也能清晰读取千伏级电压数值，面板下方丝印kV单位标识，

　　避免不同电压等级仪表混用导致的读数误判。面板与壳体之间设置一圈硅橡胶密封胶条，安装压紧后可达到IP65的防护等级，适配多粉尘、轻微凝露的工业现场安装环境，无需额外加装仪表防护外罩。安装固定结构采用圆周均布的4个M5内六角螺丝固定耳，固定耳与壳体为一体化压铸成型，相比后期铆接的固定结构，抗振动性能提升40%以上，可适配有持续振动的工业设备旁安装场景，比如大型电机旁的高压柜、矿山移动变电站的设备舱内，不会因为长期振动导致固定耳断裂、仪表移位。壳体侧面预留两个M12的航插接线端口，分别对应高压采样信号输入与工作电源输入，端口内部设置防反接保护结构，现场接线时即使误接电源正负极，也不会烧毁内部采样电路板，降低现场施工的故障概率。

　　数显模块的采样电路采用隔离式设计，采样端与显示端之间设置耐压20kV的隔离层，即使前端采样回路出现瞬时过电压冲击，也不会击穿隔离层波及后端的显示与供电回路，保障运维人员的操作安全。从安装边界尺寸来看，整体壳体外径为120mm，壳体主体深度为68mm，安装时需要在面板上开设直径105mm的圆形安装孔，四个固定螺丝的孔位中心分布在直径110mm的圆周上，安装后突出面板的厚度为12mm，不会占用过多柜内的布线空间，可直接替换原有同安装尺寸的指针式高压电压表，无需对原有柜体面板进行二次开孔加工，降低老旧设备改造的施工成本。装置前端面板上设置一个直径3mm的电源状态指示灯，仪表正常供电时指示灯常亮，出现采样故障时指示灯闪烁，

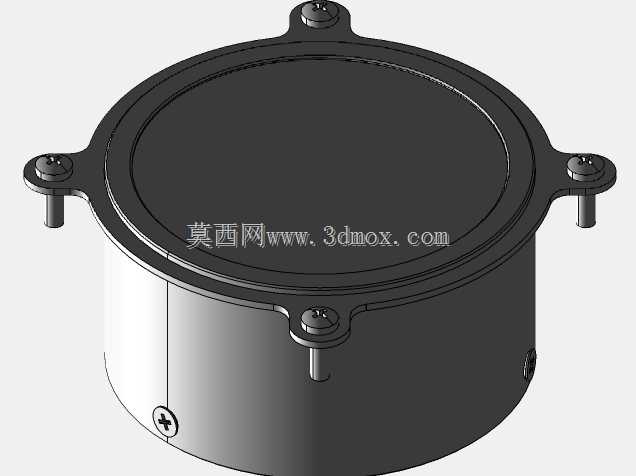

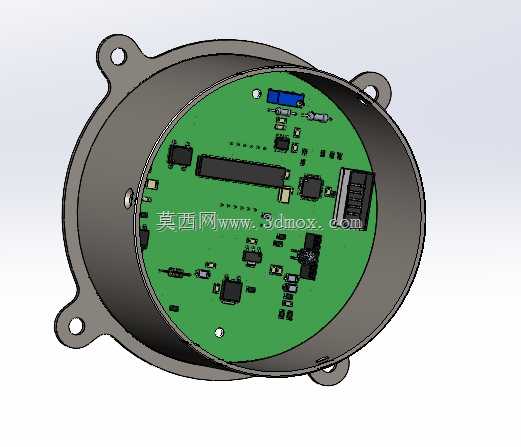

　　方便运维人员快速判断仪表的工作状态，无需凑近读取显示数值就能初步排查仪表是否正常运行。内部电路板采用模块化设计，数显板、采样板、电源板之间通过板对板连接器连接，后期维护时可单独更换故障模块，无需整体更换仪表，降低设备的后期维护成本。壳体的后盖设置一个直径8mm的接地柱，现场安装时必须将接地柱与柜体的接地排可靠连接，进一步提升设备的抗干扰能力与用电安全性，避免静电积累对内部电路造成损坏。在实际选型应用中，该装置可适配0-12kV的交流高压回路电压测量，采样精度达到1.0级，满足工业现场高压回路的电压监测精度要求，相比传统的电磁式指针电压表，不存在机械磨损导致的精度漂移问题，长期使用无需定期校准，减少运维人员的日常维护工作量。
