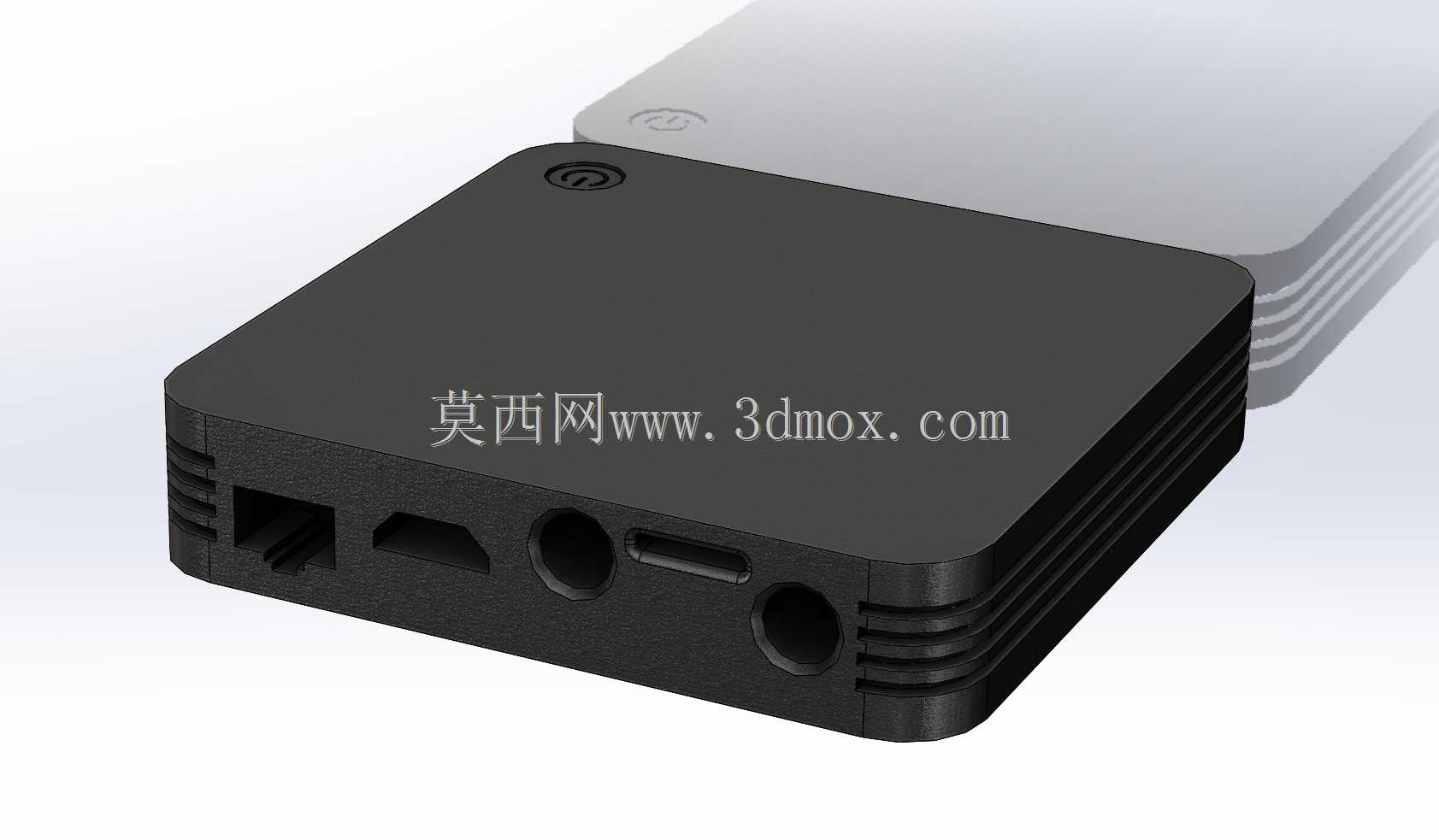

Dune HD SmartBox 4K高清播放终端结构设计

　　这款高清播放终端的结构设计，首先围绕家庭影音场景的实际使用需求展开，日常放置于客厅电视柜、影音机柜层板时，需要兼顾散热效率、接口插拔便利性与桌面摆放稳定性，因此整体采用方正扁平的壳体造型，边角做小弧度圆角处理，既避免直角磕碰的安全隐患，也能在紧凑的机柜空间内最大化利用安装空间，壳体底部预留防滑胶垫安装位，放置在光滑的玻璃、木质电视柜表面时不会轻易滑动移位。

　　从接口布局的设计逻辑来看，所有对外交互接口全部集中布置在壳体单侧端面，依次排布网口、HDMI输出接口、3.5mm音视频接口、Type-C供电接口与光纤音频输出口，这种单侧集中布局的设计，一方面方便用户在设备靠墙放置时统一整理连接线材，避免多方向走线导致的线材杂乱、拉扯设备移位的问题，另一方面也能在结构设计时将接口PCB板与主板的连接路径最短化，减少信号传输损耗，尤其是4K高清视频信号与数字音频信号，短路径布线能有效降低外界电磁干扰，保障影音输出的稳定性。

　　壳体侧面的多道平行凹槽结构并非单纯的装饰设计，而是兼顾散热与结构强度的双重考量：这类高清播放设备长时间解码4K高码率视频时，主解码芯片、内存颗粒与供电模块会产生持续热量，全封闭壳体如果没有足够的散热通道，容易出现内部积热导致的解码卡顿、降频问题，侧面的凹槽一方面增大了壳体与空气的接触面积，提升被动散热效率，另一方面凹槽形成的加强筋结构，能大幅提升薄壳注塑件的抗形变能力，避免设备堆叠放置、或者受到外力挤压时出现壳体凹陷、卡扣松脱的问题。

　　壳体顶面仅保留一个状态指示灯开孔，没有多余的实体按键，这种设计是考虑到这类设备日常使用全部通过遥控器操作，顶面无按键的设计既保持了外观的简洁整体性，也减少了壳体表面的开孔数量，降低灰尘从按键缝隙进入设备内部的概率，同时顶面的平整设计也允许用户在设备上方临时放置小型物件，比如遥控器、小型桌面摆件，提升桌面空间利用率。

　　从安装边界尺寸来看，整机长宽控制在常规手掌可握持的范围内，厚度不到普通路由器的二分之一，既可以平放在电视柜层板上，也可以通过配套的壁挂配件固定在电视背部、墙面支架上，适配不同用户的安装需求，壁挂安装时的挂孔位置设计在壳体底部重心对称位置，挂装后设备不会出现倾斜、下坠的问题，接口朝向下方或者侧方时，也不会影响线材的正常插拔。

　　内部结构的设计上，主板采用沉板式安装，通过四颗螺丝固定在壳体底壳的定位柱上，定位柱高度经过精确计算，让主板上的发热芯片与壳体上盖的导热硅胶垫位置完全对齐，芯片工作时产生的热量可以通过导热硅胶垫直接传递到金属质感的上盖壳体，通过整个上盖表面均匀散出，不需要额外加装散热风扇，彻底避免风扇运转产生的噪音，这对于追求安静观影体验的家庭影音场景来说是非常关键的设计点。底壳对应接口位置做了精准的开口避让，每个接口边缘都做了0.2mm的倒角处理，避免插拔线材时接口边缘的注塑毛刺刮伤线材外被，同时每个接口的开口尺寸公差控制在±0.1mm范围内，保证不同品牌、不同线径的HDMI线、网线、音频线都能顺畅插拔，不会出现接口对位不准、插接过紧或者松旷的问题。

　　壳体的上下盖采用卡扣加螺丝的组合固定方式，日常使用时卡扣可以保证壳体接缝的紧密性，不会出现缝隙过大、上下盖错位的问题，需要拆机维护、更换内部存储模块时，只需要拧下底部的两颗固定螺丝就可以轻松拆开上盖，不需要暴力撬动卡扣，降低拆机维护的难度。底壳四周预留的细密通风格栅，与侧面的散热凹槽形成空气对流通道，冷空气从底壳格栅进入设备内部，带走主板元件产生的热量后从侧面凹槽的缝隙流出，形成自然的烟囱效应散热，即使连续24小时开机播放高码率视频，内部元件的工作温度也能控制在合理范围内，不会出现过热保护的情况。

　　在细节设计上，红外接收头的位置布置在壳体正面的边角处，接收角度覆盖水平120度、垂直60度的范围，用户在客厅不同位置操作遥控器时，都能保证红外信号的正常接收，不会因为设备被部分遮挡就出现遥控失灵的问题。供电接口采用Type-C规格，兼容常见的手机充电器、充电宝供电，用户不需要为设备单独配备专用电源适配器，即使原装电源丢失也能快速找到替代供电方案，提升设备的使用便利性。
