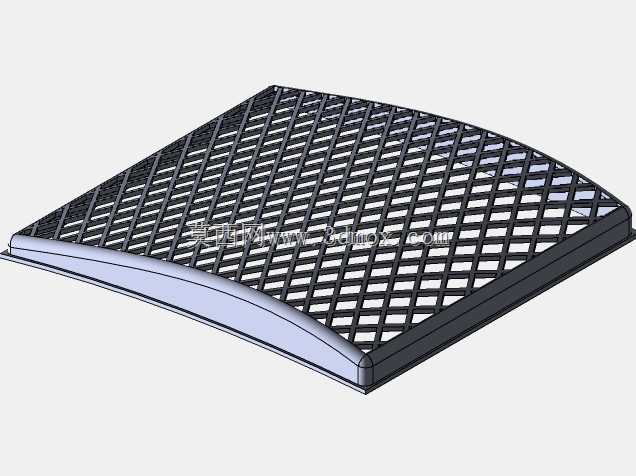

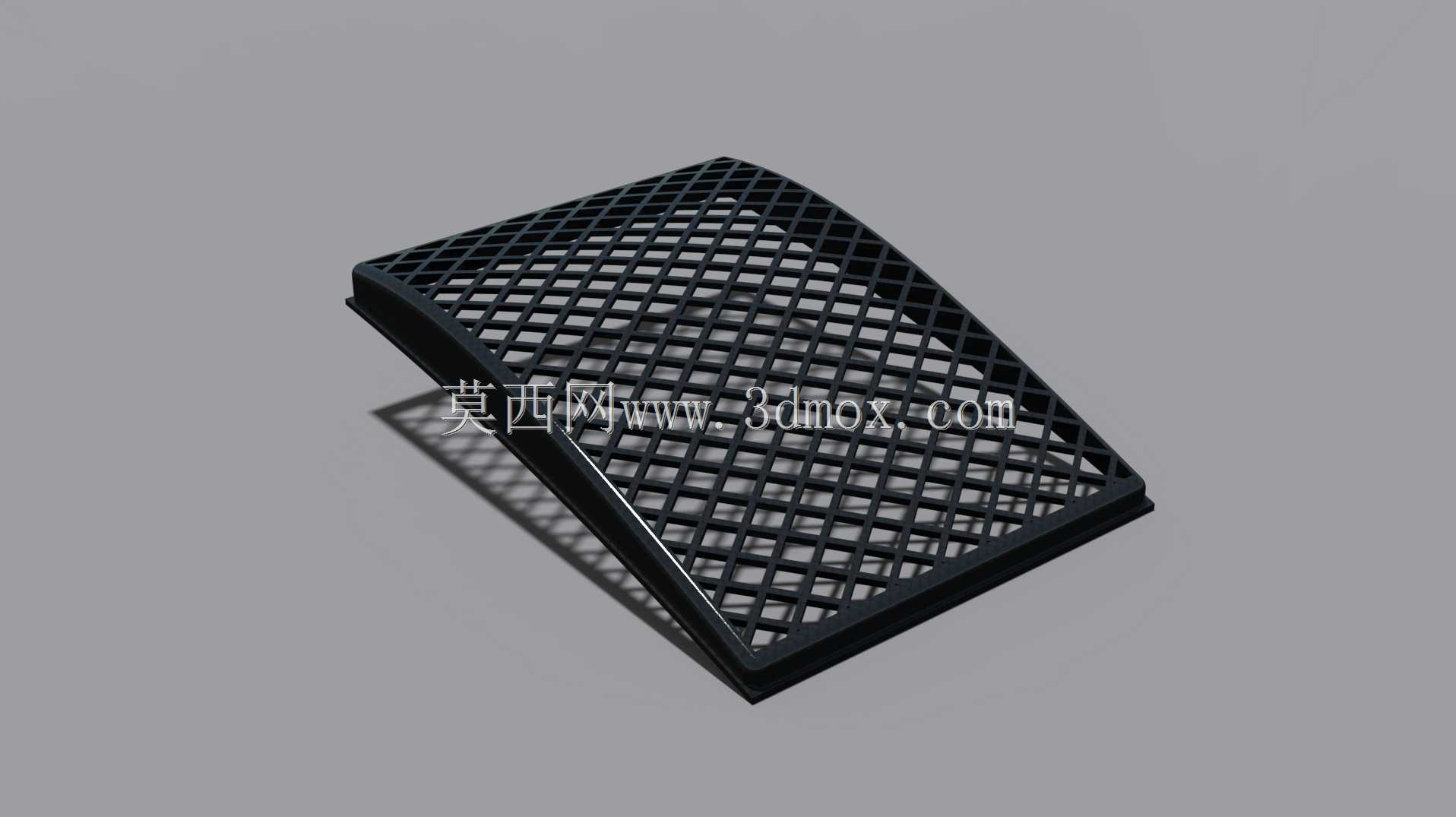

带安装边框弧形曲面通风装饰网格

　　日常做设备外观结构设计时，这类带边框的弧形装饰网格是出镜率很高的构件，很多场景下它不是单纯的装饰件，是兼顾通风、防护、外观一致性的功能结构。先从实际应用场景说，这类网格最常用在小型通讯终端的散热出风口、桌面型电子设备的侧面通风格栅、小型工控机箱的弧形面通风位，还有部分民用小家电比如桌面净化器、小型音箱的出声/通风面，甚至部分定制化设备的观察位防护网也会用到同结构的设计。

　　实际使用中，这类网格的核心功能首先是通流，均匀排布的方格网孔可以保证气流无阻碍通过，不管是设备内部散热气流向外排出，还是外部空气进入设备内部参与换热，规整的网孔不会产生额外的风阻，也不会因为气流穿过产生异常的风噪，这一点对桌面类近距离使用的电子、通讯设备来说非常重要，很多消费类产品的用户体验问题就出在通风件的风噪控制上。其次是防护功能，统一的网孔尺寸可以阻挡外部尺寸大于网孔的异物进入设备内部，比如日常使用环境里的灰尘团、细小杂物、意外泼溅的大颗粒液滴，都能被网格阻挡在外，避免内部电路板、精密元器件被异物触碰造成短路或者损坏，同时网格的边框是和设备壳体贴合安装的，安装后不会出现缝隙，避免异物从装配间隙进入设备内部。

　　设计这类网格的时候，首先要确定的是安装边界，也就是外围边框的尺寸，边框是整个网格的安装基准，边框的厚度一般根据设备壳体的壁厚匹配，通常比壳体壁厚厚0.2-0.5mm，装配时可以嵌入壳体预留的安装槽内，通过卡扣或者背胶完成固定，不需要额外打螺丝，保证外观面的整洁。边框的内侧是网面的支撑筋，沿着网面的弧形走向均匀排布，保证网面在受到轻微外力按压的时候不会产生凹陷变形，毕竟这类网格大多用在设备的外表面，日常使用中难免会被触碰，足够的支撑强度可以避免网面变形后影响外观或者干涉内部元器件。

　　网面的弧形曲面设计是这类网格的设计重点，弧度不是随意做的，要和设备整机的曲面造型完全贴合，保证装配后网格的外表面和设备壳体的曲面顺滑过渡，没有台阶或者错位，这就要求建模的时候网面的曲率要和整机外壳的曲率保持一致，不能单独做网格再去适配壳体，必须在整机曲面的基础上拆分出网格的曲面部分，再在曲面上做网孔的阵列。网孔的尺寸设计要兼顾通流面积和防护需求，方格网孔的边长一般在3-5mm之间，这个尺寸区间既可以保证足够的通风开口率，开口率通常能做到60%以上，满足大部分小型设备的散热通风需求，又能阻挡大部分日常环境里的异物，同时网孔之间的筋条宽度控制在1-1.5mm，筋条太宽会降低通流面积，太窄则会降低网格的整体强度，容易在装配或者使用过程中断裂。

　　建模过程中要注意的细节很多，首先是所有筋条的交接位置都要做微小的圆角过渡，避免直角位置产生应力集中，在注塑生产的时候也能避免出现填充不足或者应力痕，影响成品的外观质量。其次是网面和边框的连接位置要做加厚处理，因为这个位置是应力集中的区域，安装时的受力、使用中的按压受力都会集中在网面和边框的连接处，适当加厚这个位置的壁厚，可以提升整个网格的结构强度，避免受力开裂。另外，网格的背面要做拔模斜度，因为这类零件基本都是注塑成型，网孔的筋条位置拔模斜度一般取1-1.5度，保证注塑完成后可以顺利脱模，不会出现粘模或者拉伤网面的问题。

　　从安装适配的角度说，这类网格的边框背面通常会预留定位柱的安装位，和设备壳体上的定位孔配合，保证装配时的位置精度，不会出现装偏的情况，定位柱的直径一般比壳体上的定位孔小0.1mm左右，既可以保证定位准确，又不会因为尺寸过盈导致装配困难。如果是需要经常拆卸清理的场景，边框上还会预留小的卡扣位，拆卸时可以用小工具撬开卡扣取下网格，清理网孔上积攒的灰尘，清理完成后直接扣回即可，不需要额外的紧固件，维护非常方便。

　　很多刚入行的结构工程师做这类网格的时候，容易犯的错误是先做平面网格再弯曲成弧形，这样做出来的网孔在弧形面上会出现大小不均的情况，曲率大的位置网孔会被拉伸变形，筋条宽度也会不一致，不仅影响外观，还会导致局部强度不足，正确的做法是先构建好和整机匹配的弧形曲面，再在曲面上按照统一的间距做网孔的阵列，保证每个网孔的尺寸、筋条的宽度在整个曲面上都是均匀一致的，这样生产出来的成品外观规整，强度均匀，通流性能也稳定。另外还要注意网面的弧度不能太大，弧度太大会导致注塑成型时网面位置出现翘曲变形，一般这类弧形网格的曲面拱高控制在边框长度的1/10以内，既可以满足外观造型的曲面需求，又能控制注塑变形量，保证成品的装配精度。
