大众高尔夫车载扬声器固定安装支架

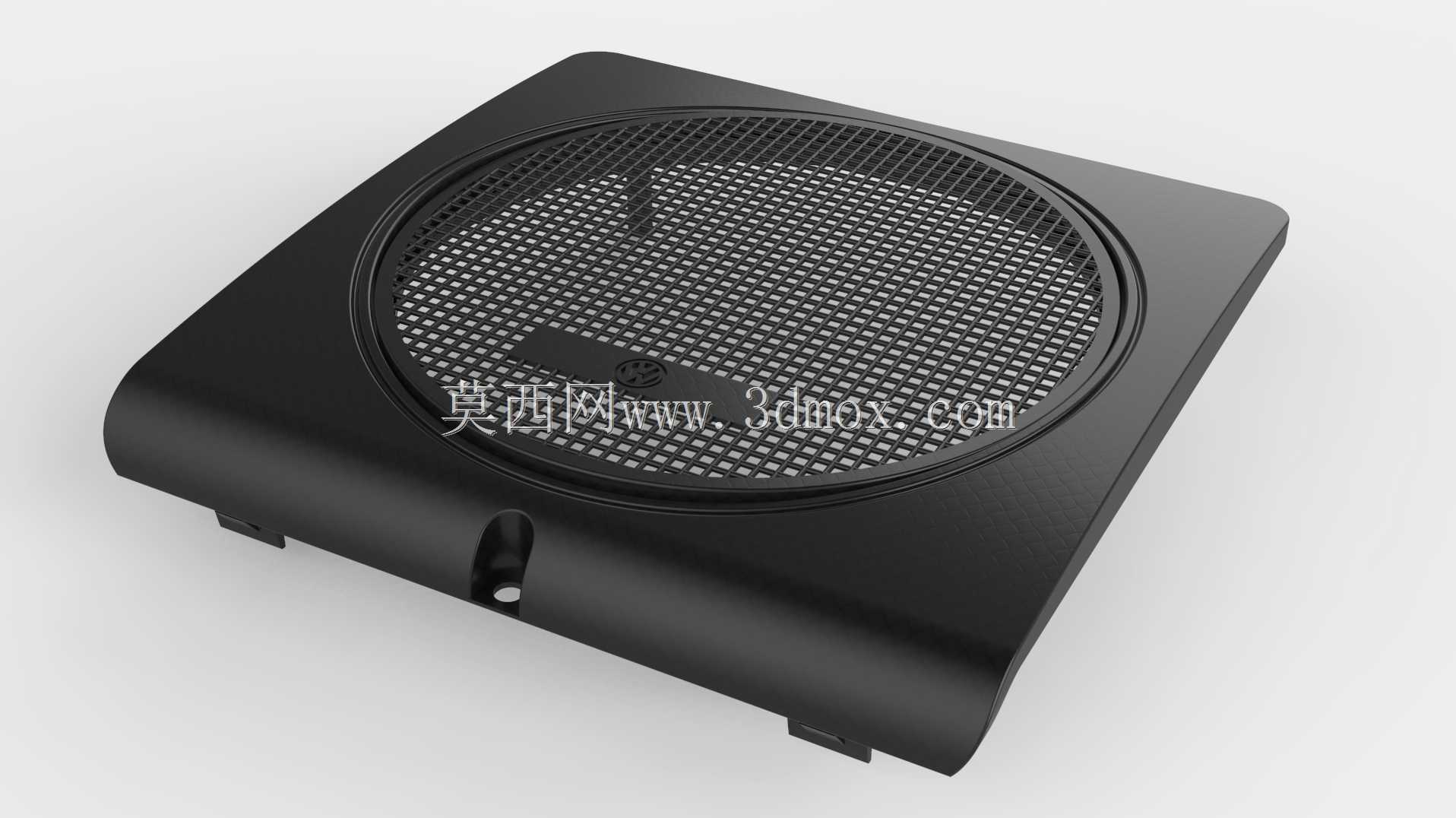

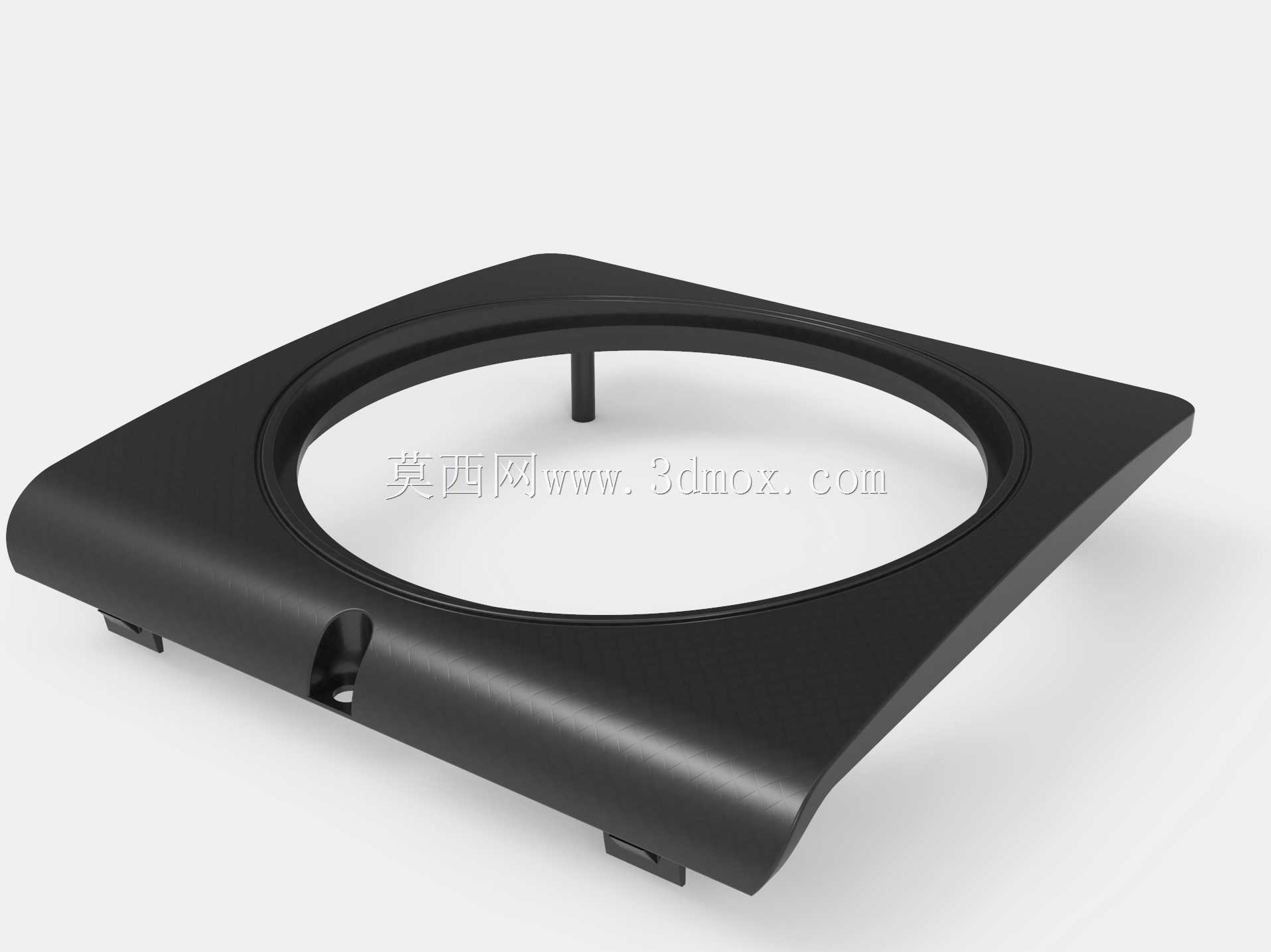

　　做车载内饰结构设计快十年，经手的车型音响固定件少说也有三四十款，这次拆解复现的大众高尔夫扬声器支架，是合资紧凑级车里内饰声学件安装结构的典型代表，很多后装音响改装、原厂件替换的项目里，这个支架的结构逻辑都能直接参考。先从实际装车场景说，这个支架是安装在高尔夫车型前门内饰板与车门钣金之间的预留安装位，属于车门内饰声学系统的承载结构件，核心作用是给车门扬声器提供刚性安装基准，同时隔绝扬声器工作时的共振传导，避免大音量下内饰板出现异响、音盆偏移导致的音质失真。很多新手做车载支架设计容易忽略安装边界的问题，这个支架的外形轮廓完全贴合车门钣金的冲压型面，边缘做了12度的拔模斜度，和钣金贴合的一圈预留了3mm的密封胶条安装槽，

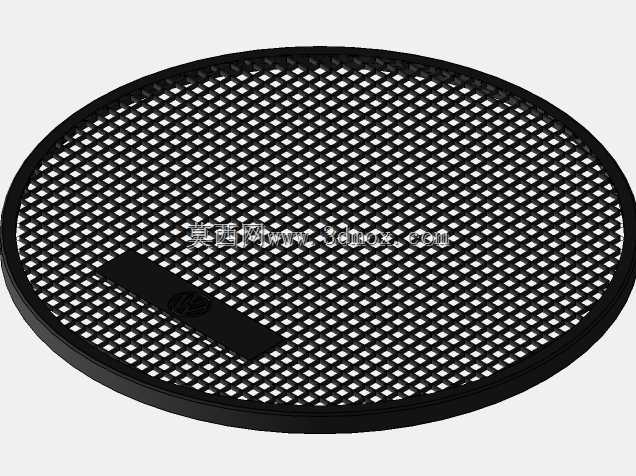

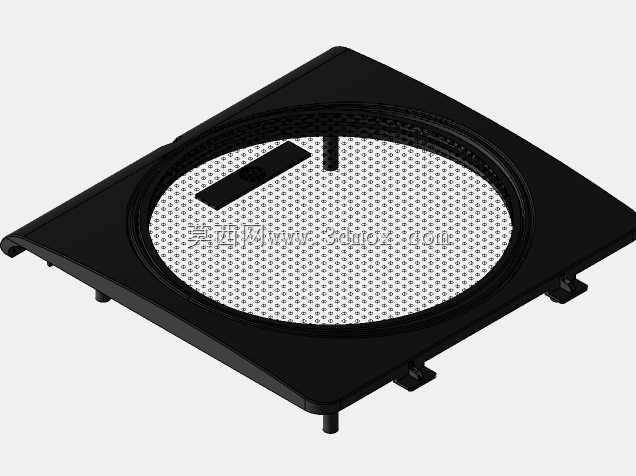

　　装车后能在扬声器和车门空腔之间形成相对密闭的声学腔体，避免声短路影响中低频表现。从功能特性上看，这个支架采用一体化注塑成型结构，主体承载面做了网格状镂空加强筋，网格筋的宽度2.5mm、高度6mm，既保证了扬声器安装面的平面度公差控制在0.2mm以内，又能最大限度降低零件自重，相比同尺寸的实心注塑支架重量降低42%，同时网格镂空结构不会阻挡扬声器的声波传导，不会产生多余的声反射造成音染。支架上的扬声器安装位采用下沉式台阶设计，台阶深度刚好匹配对应尺寸扬声器的磁钢高度，安装后扬声器正面和内饰板网罩的间隙控制在5mm，既不会因为间隙过大出现声音散逸，也不会因为间隙过小导致音盆振动时碰擦网罩产生异响。安装固定点的设计也很有讲究，

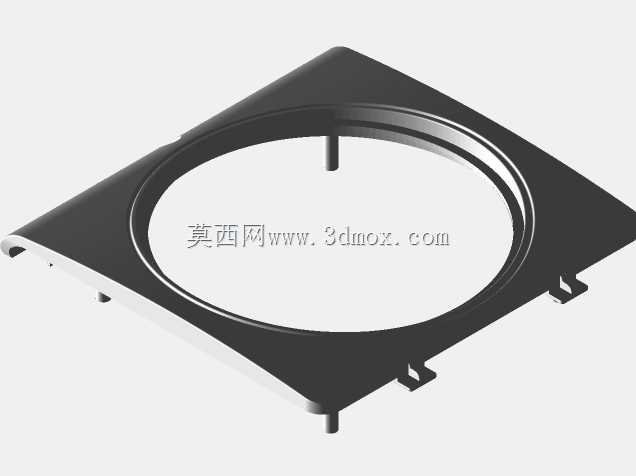

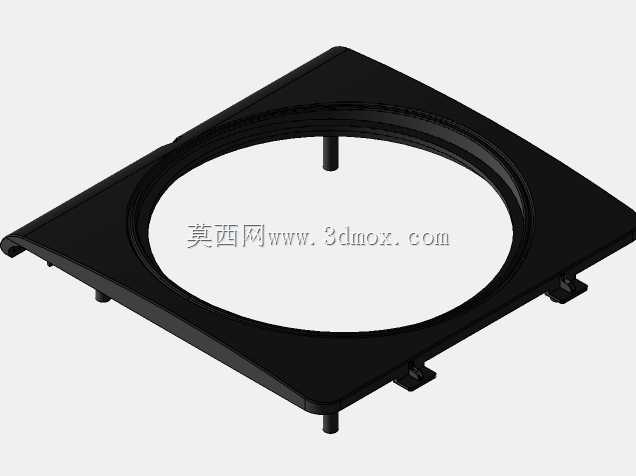

　　三个主安装卡扣位分别对应车门钣金上的预留焊接螺柱位置，卡扣座做了双层缓冲结构，内层是硬塑定位套保证安装位置精度，外层包覆TPE软胶层，能过滤扬声器工作时产生的高频振动，避免振动通过安装点传递到钣金产生共振噪音；另外两个辅助定位插片对准内饰板上的定位槽，装车时不需要反复调整位置，对准插片推入就能完成预固定，单人装配耗时不超过15秒，符合整车厂总装车间的节拍要求。设计思路上，这个支架没有采用多余的复杂结构，完全围绕安装精度、减振、声学密封三个核心需求展开，所有的加强筋走向都顺着扬声器振动的受力方向布置，避免筋条垂直于振动方向产生应力集中，长期使用后不会出现支架开裂的问题。和内饰板贴合的边缘做了一圈0.8mm高的溢胶槽，

　　打胶安装时多余的密封胶会流入槽内，不会溢出到内饰板表面影响外观。另外支架上预留了线束走线卡扣位，扬声器的连接线可以通过卡扣固定在支架背面，避免车辆行驶过程中线束晃动碰擦支架产生异响，也能防止线束被运动的车窗机构刮蹭破损。从安装边界尺寸来说，这个支架的最大外轮廓尺寸适配高尔夫车型前门的预留安装空腔，最薄处壁厚2mm，最厚的安装座位置壁厚3.2mm，整个零件没有壁厚突变的位置，注塑生产时不会出现缩痕、气泡等缺陷，成型后的零件翘曲量控制在0.3mm以内，完全满足车载内饰件的尺寸精度要求。很多后装市场的替代支架为了省成本，会去掉网格加强筋改成实心结构，或者取消缓冲胶层直接用硬塑卡扣，装车后要么容易出现共振异响，要么安装间隙不对导致扬声器偏位，音质表现和原厂件差距很大，复现这个三维模型的时候，所有的安装位尺寸、加强筋结构、密封槽位置都完全按照原厂件的实测参数还原，不管是做原厂件替换生产，还是做后装音响改装的适配结构设计，都能直接作为结构参考，不用反复去车上实测安装点位，能省不少逆向测绘的时间。
