CB114无气孔热成型托盘模具结构设计

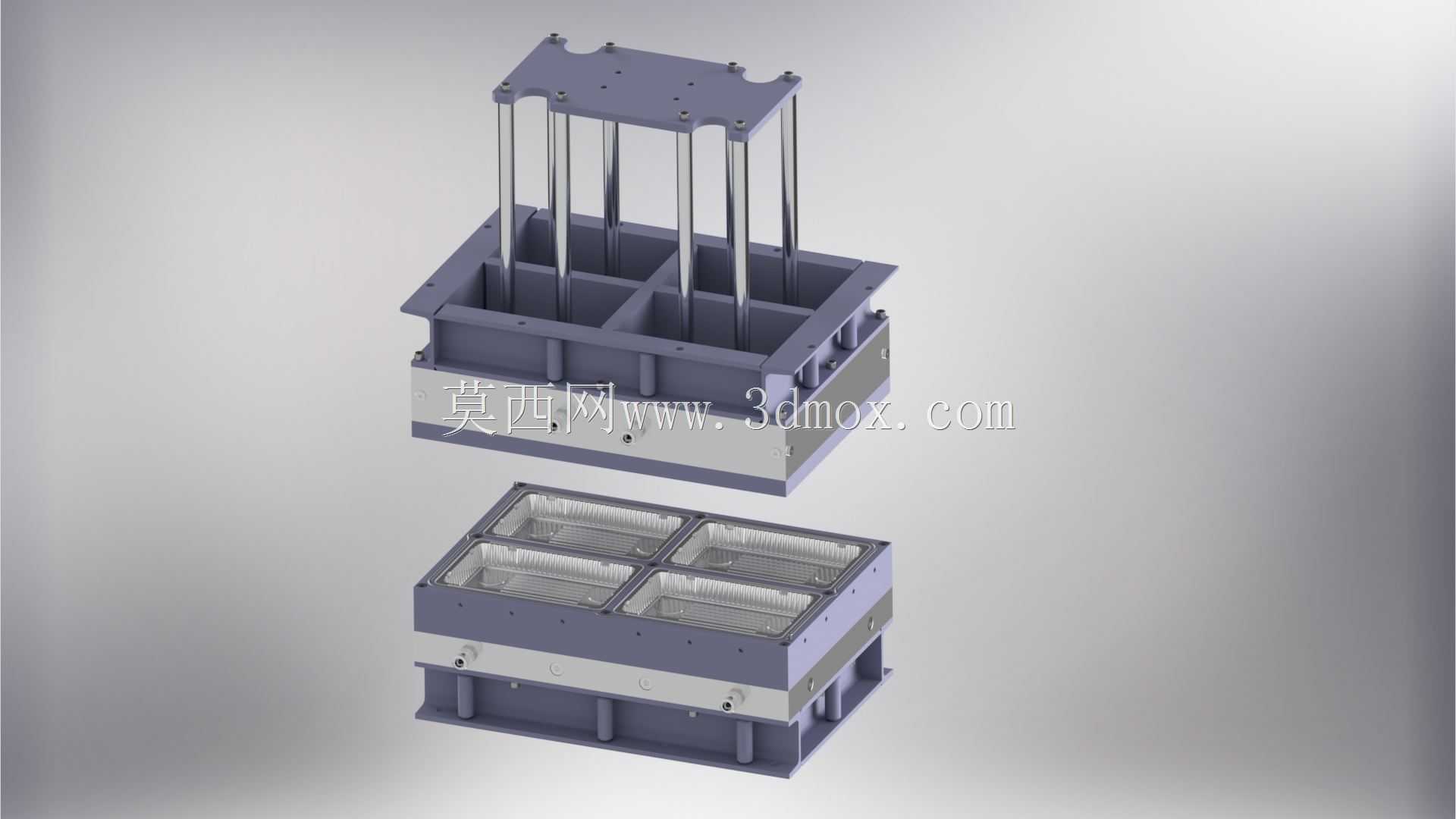

　　这套热成型托盘模具主要面向薄壁吸塑类托盘的批量生产场景，常见于电子元器件周转包装、食品分装内托、精密零部件储运托盘的成型工序，适配常规正负压热成型设备的安装接口，可直接完成片材加热、压合成型、冷却定型的全流程作业，成型后的托盘无气孔缺陷，能满足高洁净度包装、精密定位盛放的使用需求。模具整体分为上下两个核心功能段，上段为带导向立柱的压合模架部分，下段为带多型腔的成型模腔部分，合模时依靠六根垂直布置的镀铬导向柱完成精准对位，导向柱与模架上的自润滑导套配合，合模过程中无卡滞、偏磨问题，可承受连续高速生产工况下的反复开合冲击，导向柱的伸出长度经过匹配计算，合模前导向段先进入导套完成预定位，避免型腔与压料边发生磕碰损伤。

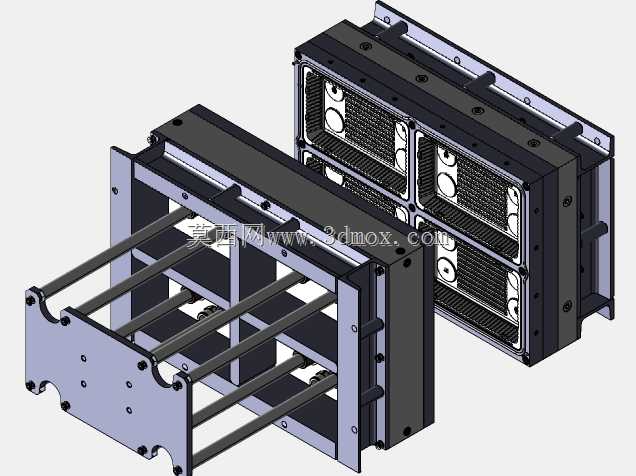

　　模架主体采用加厚钢板组焊后整体时效处理，消除焊接内应力，后续经龙门铣精加工保证各安装面的平面度误差控制在0.02mm以内，模架上的安装孔位采用坐标镗一次加工成型，保证导向柱、型腔模块、冷却水路接口的位置度符合装配要求，无需现场配钻即可完成整模组装。下段成型型腔部分采用一模四腔的布局设计，单个型腔的轮廓尺寸匹配CB114标准托盘的外形要求，型腔表面做抛光处理，表面粗糙度达到Ra0.8，保证成型后的托盘表面无划痕、流痕，型腔内部排布均匀的冷却水道，水道距离型腔表面的距离保持在12-15mm区间，既保证冷却效率，又避免水道过近导致成型件表面出现冷斑，冷却水采用循环对流设计，进出水口布置在模架侧方，适配常规车间冷却水循环系统的管路接口。

　　模具的压料边采用整圈嵌入式结构，压料面做网格纹处理，合模时可牢牢夹紧塑料片材边缘，避免成型过程中片材滑移导致的托盘壁厚不均问题，压料边的压力可通过模架上的调节螺栓微调，适配不同厚度的PP、PET、PS等常用热成型片材，片材厚度适配范围在0.3mm到1.2mm之间。模具的安装边界充分考虑了常规热成型设备的装模尺寸，模架四周预留标准T型槽压块安装位，上下模的合模行程与设备开模行程匹配，成型后的脱模角度设置在1.5度，既保证托盘成型后可顺利脱出，又不会因脱模角度过大导致托盘堆叠间隙过大、储运空间浪费。整套模具的无气孔设计核心在于型腔的排气结构优化，在型腔的转角、深筋位置布置了微米级排气缝隙，缝隙宽度控制在0.02mm以内，

　　既能在成型过程中快速排出型腔内的空气，避免托盘表面出现气孔、缺料缺陷，又不会让熔融状态的片材渗入缝隙产生飞边，减少后续去飞边的人工工序。模具的分模面设置在托盘的边缘法兰位置，分模面贴合精度达到0.01mm，合模后无明显缝隙，避免成型过程中出现飞边问题，同时分模面做了淬火硬化处理，硬度达到HRC45-48，长期合模冲击下不会出现塌陷、变形问题，延长模具的整体使用寿命。在实际生产使用中，这套模具可适配每分钟15-20次的连续生产节拍，冷却时间控制在3-5秒即可完成定型，成型后的托盘尺寸一致性误差控制在0.1mm以内，可满足自动化生产线的托盘抓取、堆叠、装填工序的定位要求，无需后续二次修边、整形即可直接投入使用。模架上预留了传感器安装位，可加装合模到位检测、温度检测元件，接入设备的自动化控制系统，实现生产过程的异常报警、参数自动调整，适配智能化生产车间的联网管控需求。模具的易损件采用模块化设计，压料边、导向套等损耗部件可单独拆卸更换，无需整体拆解模架，减少设备停机维护的时间，降低生产运维成本。
