多腔式精密邮票注塑成型模具结构

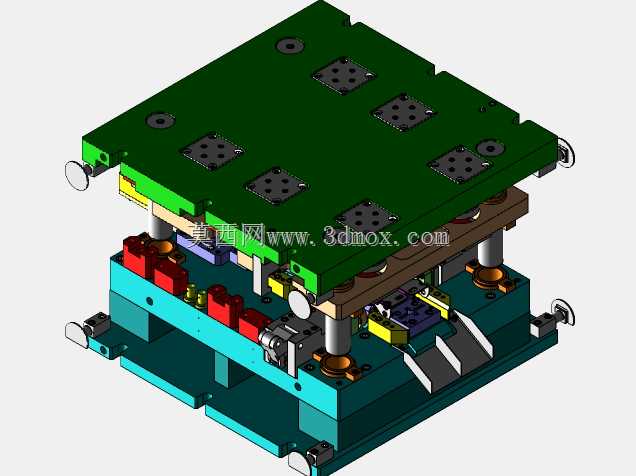

　　这套模具针对薄片状带精细纹理的邮票类塑件开发，日常应用于文创周边、定制纪念类塑料邮票、装饰性仿邮票贴片的批量注塑生产场景，适配常规卧式注塑机安装使用，可实现一模多件的高效连续成型，满足小尺寸薄型塑件的大批量生产需求。从结构布局来看，模具采用标准三板式模架设计，上下模架通过导柱导套实现精准合模导向，导柱配合间隙控制在0.02mm以内，避免合模错位导致的塑件飞边、纹理缺损问题。上模部分集成了多组成型型腔，单批次可成型6件邮票塑件，型腔表面做了精细的纹理蚀纹处理，还原邮票表面的齿边、印刷纹理细节，型腔周边均匀布置排气槽，槽深控制在0.015mm，既可以快速排出型腔内的空气避免塑件出现缺胶、烧焦缺陷，又不会让熔融塑料溢出形成飞边。

　　下模部分对应设置多组成型型芯，型芯周边布置了独立的顶出机构，采用扁顶针与直顶针组合的顶出方式，针对薄片状塑件的受力特点，顶针位置均匀分布在塑件非外观面区域，顶出行程设置为15mm，保证顶出过程中塑件受力均匀，不会出现顶白、变形甚至顶穿的问题。冷却系统采用随形水路设计，上下模分别布置多组循环冷却水道，水道直径为8mm，距离型腔表面的距离保持在12-15mm，保证成型过程中型腔各区域温度均匀，温差控制在5℃以内，有效缩短塑件冷却定型时间，将单模成型周期控制在20秒以内，提升整体生产效率。侧向抽芯机构布置在模具两侧，针对邮票塑件侧边的齿状凹凸结构，采用斜导柱驱动的滑块抽芯结构，抽芯行程设置为5mm，合模时通过锁紧块对滑块进行刚性锁止，

　　避免注塑过程中滑块受熔融塑料压力后退导致塑件尺寸超差，开模时斜导柱带动滑块先行退出，避免顶出过程中滑块拉伤塑件侧边结构。模具的安装边界适配200吨级常规卧式注塑机，上下模安装板的尺寸、定位圈直径、浇口套球面半径均符合对应机型的安装标准，定位圈与注塑机定位孔的配合间隙控制在0.1mm以内，保证浇口套与注塑机喷嘴的对中精度，避免射胶过程中出现溢料问题。浇注系统采用点浇口进料方式，浇口设置在每个塑件的非外观边角位置，浇口直径控制在0.8mm，开模过程中浇口可自动与塑件分离，无需后续人工修剪浇口，减少后工序工作量。模具的复位机构采用复位杆配合弹簧的双重复位结构，合模过程中复位杆率先接触定模板，带动顶出机构先行复位，

　　避免顶针与型腔发生碰撞损坏模具成型面，弹簧可保证开模过程中顶出板平稳回位，避免出现复位卡滞问题。整套模具的所有滑动部件均设置了自润滑槽，生产过程中可定期加注润滑脂，降低部件磨损，延长模具整体使用寿命，连续生产工况下可保证百万模次的成型精度稳定。
