在各类采用链传动作为动力传递方式的工业设备中,链条张紧结构是保障传动稳定性、延长链条使用寿命的核心配套部件,这款双工位弹簧自适应张紧结构,主要适配双列平行布置的滚子链传动场景,常见于自动化输送线、包装设备传动组、轻工机械动力传输单元等工况,解决链传动长期运行后因磨损拉长出现的跳齿、传动异响、啮合间隙过大等问题。

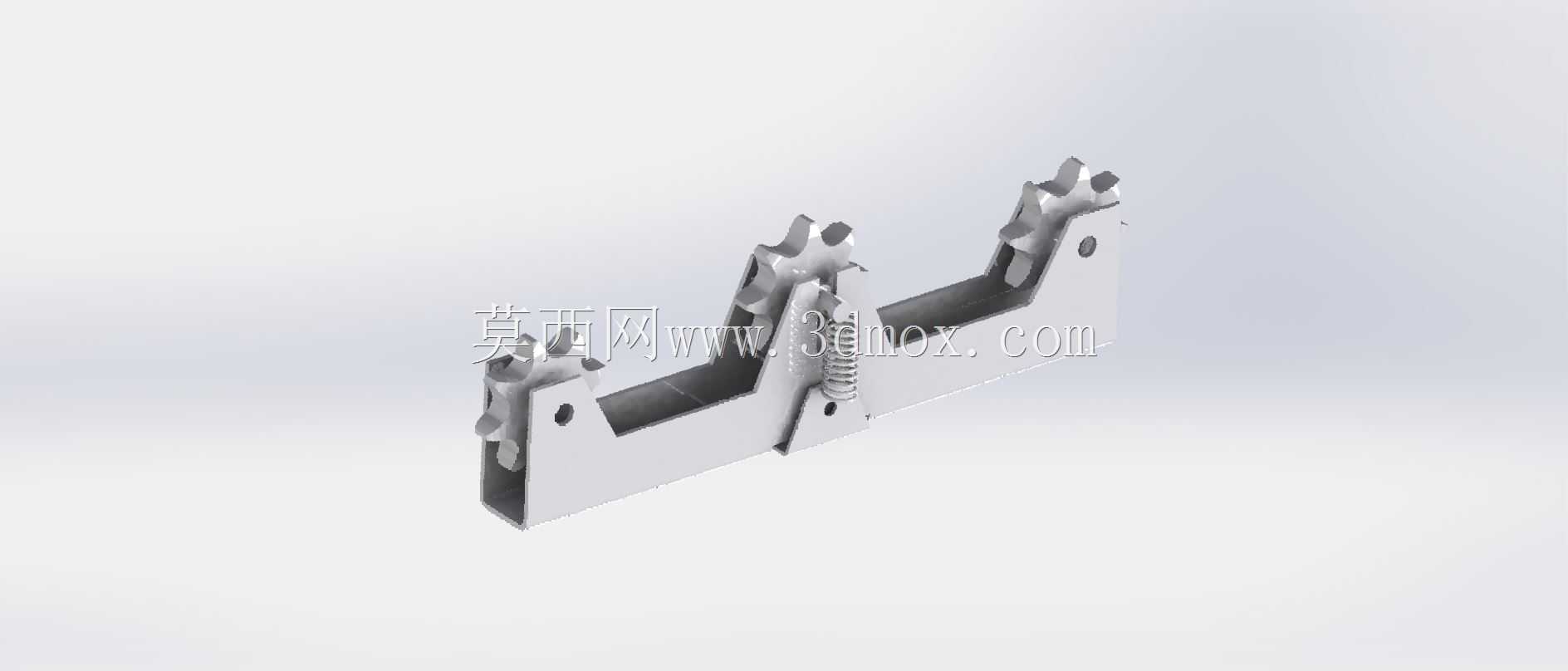

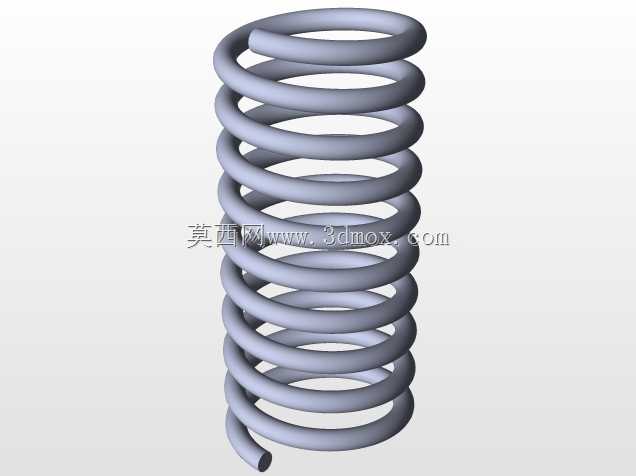

从结构设计逻辑来看,该张紧装置采用一体式折弯钣金作为安装基座,基座两侧预留的链轮安装位可同时对应两条平行布置的传动链条,省去了单条链条单独配置张紧结构的安装空间,适配多列链并排传动的紧凑设备布局。基座中部设置的弹簧预紧组件,是实现自适应张紧的核心结构,弹簧的预压缩量可根据链条实际张紧力需求进行调整,当链条运行中因磨损出现节距伸长时,弹簧可自动推动链轮安装座沿基座的导向槽滑移,持续保持链轮与链条的啮合紧度,无需人工频繁停机调整张紧行程,大幅降低设备日常维护的频次。
安装边界层面,该张紧装置的基座采用L型折弯结构,安装面预留的通孔可直接通过螺栓固定在设备的机架型材或安装板上,安装时需保证两侧链轮的齿面与对应传动链条的中心平面重合,偏差需控制在链节宽度的2%以内,避免出现链轮偏磨、链条侧爬的问题。装置整体的横向安装尺寸适配常规06B、08B系列滚子链的中心距范围,张紧行程可覆盖链条总长度1.5%以内的伸长量,满足常规工况下链条全生命周期的张紧补偿需求,无需额外更换张紧配件。

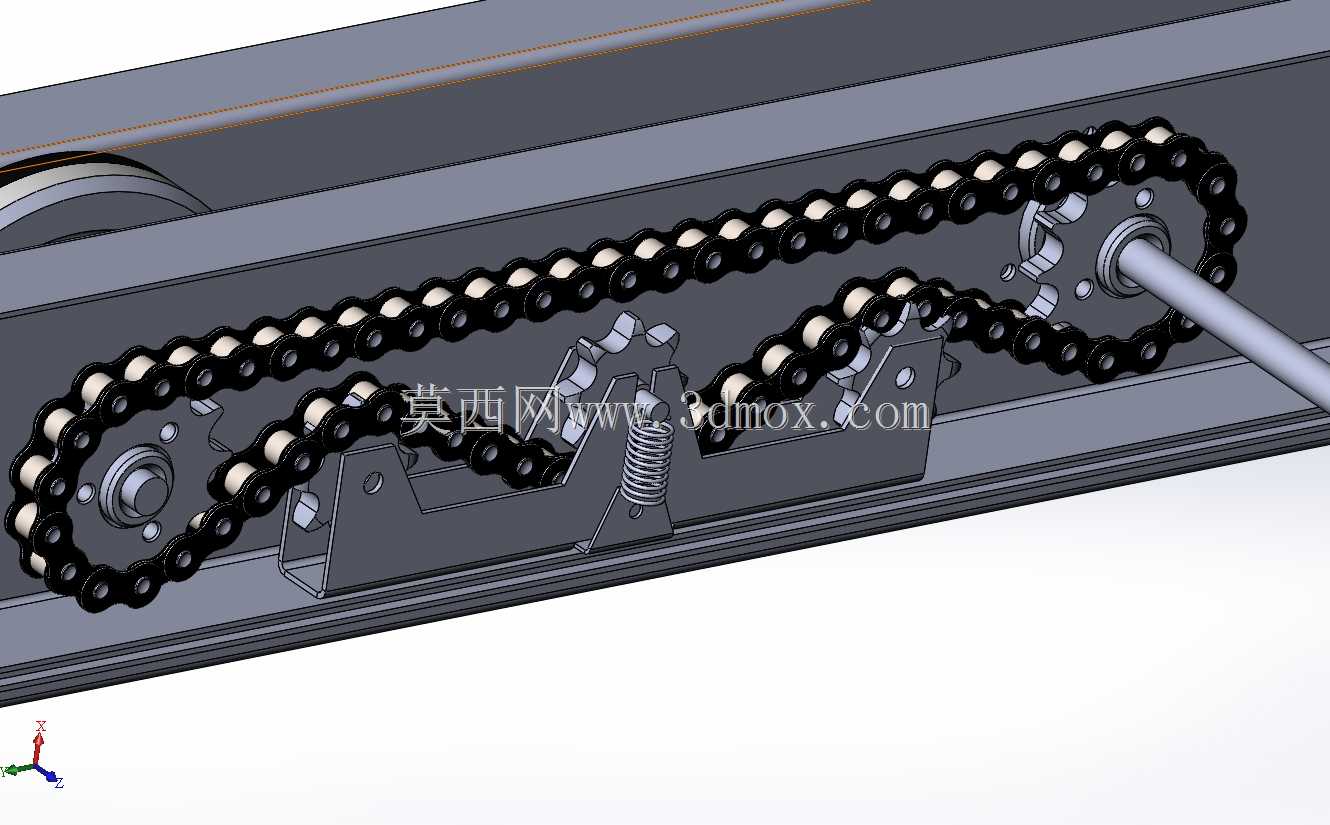

功能特性上,双侧对称的链轮设计可同时对两条平行链条施加均衡的张紧力,避免单根链条张紧度不一致导致的传动不同步问题,尤其适合同一动力源驱动双列输送链的场景,比如双列链板输送线、双侧链条提升机构等,可有效避免因两侧链条张紧力差异出现的输送带跑偏、提升卡滞等故障。链轮采用与常规传动链轮一致的齿形设计,啮合过程中与链条的接触应力分布均匀,不会额外增加链条的运行磨损,弹簧组件外置在基座中部的导向槽内,日常检查弹簧疲劳状态时无需拆解整个张紧装置,仅需观察导向槽内的弹簧压缩刻度即可判断是否需要更换弹簧配件。

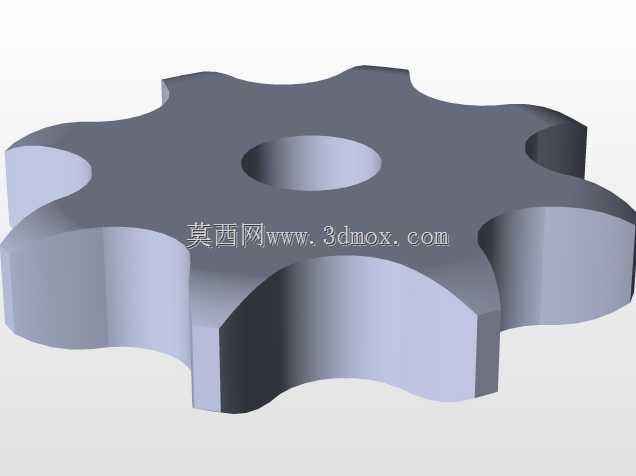

实际应用选型时,需要根据对应链条的型号匹配链轮的齿形参数,同时根据链条运行的最大张力选择对应刚度的弹簧,确保张紧力既可以抵消链条运行中的垂度,又不会因张紧力过大增加链条与链轮的啮合负载。该张紧结构的导向槽采用一体冲压成型,槽内的滑移面无额外拼接缝隙,链轮安装座的滑移过程无卡滞点,在设备运行速度不超过1m/s的链传动场景下,可长期稳定运行,不会出现张紧失效的问题。相较于传统的偏心轮张紧、螺栓顶紧式张紧结构,这种弹簧自适应张紧的结构无需人工定期调整张紧量,对于安装位置隐蔽、日常维护不便的设备内部传动组,该结构的适配性更强,可大幅减少设备的非计划停机时间。
结构细节上,链轮与安装座之间采用销轴连接,销轴内置润滑槽,可在设备定期保养时加注润滑脂,降低链轮转动的摩擦阻力,减少销轴的磨损量。基座的折弯边缘做了圆角处理,避免安装过程中划伤操作人员或线缆,安装孔位采用长圆孔设计,可在安装时微调张紧装置的固定位置,补偿机架加工时的孔位误差,降低现场安装的适配难度。整个装置的外露部件均做了防锈处理,可适配有少量切削液、粉尘的生产车间工况,不会因环境锈蚀导致张紧滑移结构卡滞。
