龙门式板材数控切割加工设备结构

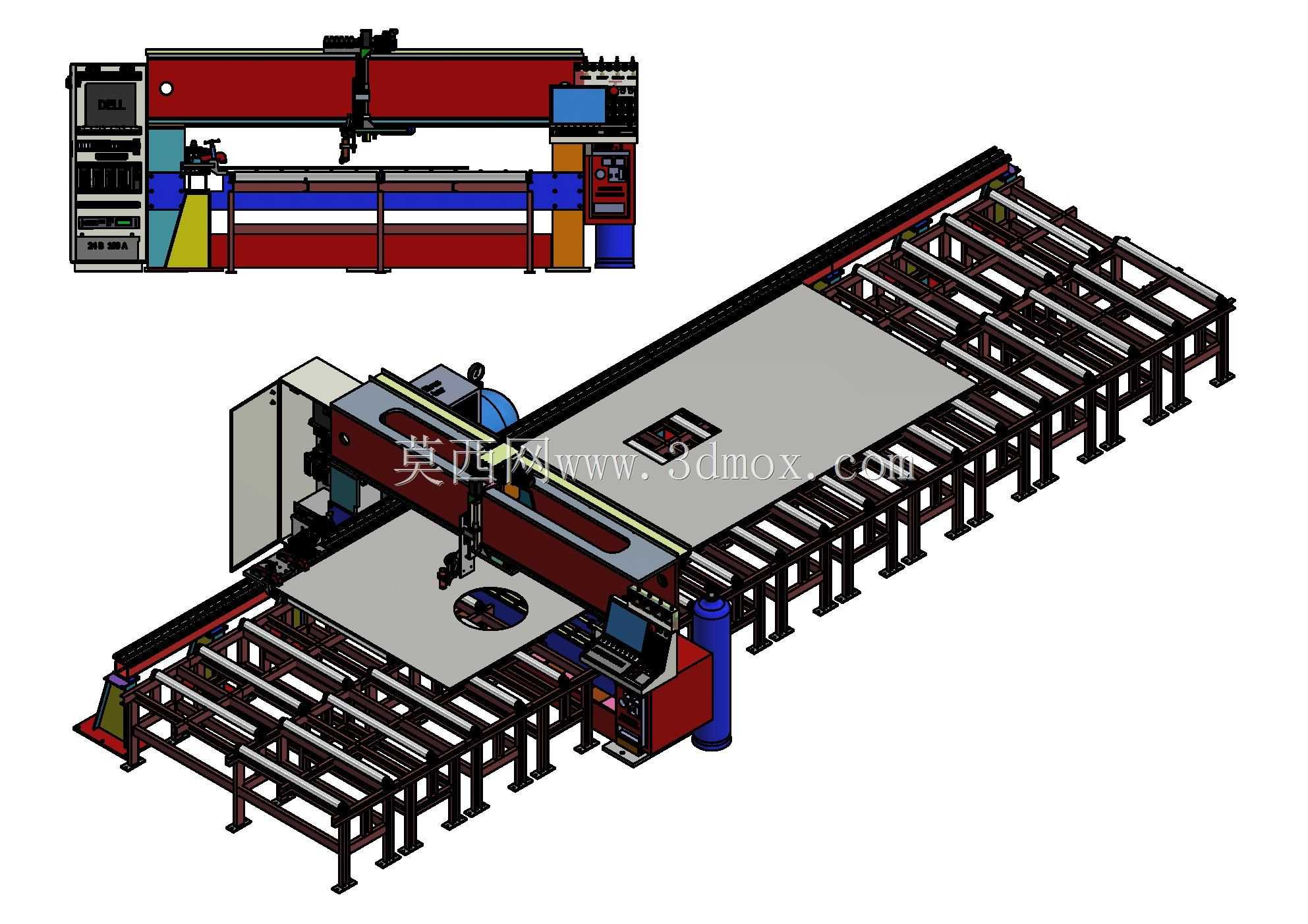

　　这套龙门式板材加工设备的三维结构，主要面向金属板材下料加工场景，在钢结构制造、工程机械零部件生产、船舶板材预处理、钣金加工车间等场景中承担批量板材的切割成型工序，可适配碳钢板、不锈钢板、铝合金板等多种常见金属板材的平面轮廓切割作业，替代传统人工划线、半自动切割的低效作业模式，大幅提升板材下料的精度与一致性。从整体结构布局来看，设备采用双侧导轨支撑的龙门跨架结构，长条形送料辊道沿设备纵向延伸布置，辊道由多组平行的托料辊组成，单根托料辊采用两端轴承座支撑的安装形式，辊面高度统一形成水平托料平面，可承托大尺寸整张板材沿纵向输送，适配长度6米以上、宽度2.5米范围内的常规工业板材上料作业，安装时需要保证两侧导轨的平行度公差控制在每米0.

　　1mm以内，导轨基础需要做预埋硬化处理，避免长期承重运行出现基础沉降影响加工精度。龙门横梁部分采用箱型焊接结构设计，内部布置加强筋板提升整体刚性，避免横梁高速移动时出现挠曲变形，横梁上搭载横向移动的切割头滑座，滑座通过直线导轨与横梁连接，配合齿轮齿条传动实现切割头沿横梁横向的精准位移，切割头组件集成了调高机构，可在切割过程中实时跟随板材表面起伏调整割嘴高度，保证切割焰流或等离子弧与板材表面的距离恒定，避免因板材变形导致的切割断弧、切口挂渣等质量问题。设备两端的端架部分集成了纵向驱动机构，采用伺服电机搭配减速器的驱动形式，通过齿轮与导轨侧的齿条啮合，带动整个龙门架沿纵向导轨做往复运动，端架上还布置了拖链安装位，用于收纳动力线缆、

　　气路管线、信号控制线，避免管线随设备移动时出现拉扯、磨损问题。设备一侧布置有一体化的操作控制柜与气路控制单元，控制柜采用立式柜体结构，面板上预留了显示屏、操作按钮、急停开关的安装位，内部可安装数控系统、伺服驱动器、气路电磁阀组等电气元件，气路单元集成了过滤减压阀、气体分配阀组，可根据切割工艺需求切换不同工作气体，适配火焰切割、等离子切割等不同工艺的供气要求。从设计思路上看，这套结构优先考虑了大尺寸板材加工的通用性，辊道进料的形式可支持连续上料作业，不需要每次加工完成后重新调整板材定位，龙门结构的跨距设计预留了足够的加工宽度余量，可覆盖行业内绝大多数常规板材的幅面尺寸，各运动轴的传动部件均采用标准化的工业级零部件，方便后期维护更换，

　　设备整体的安装边界需要预留前后上下料的操作空间，两侧需要留出至少1米的维护通道，控制柜侧需要预留1.5米以上的操作与检修空间，整体设备的地面承重要求不低于每平方米5吨，保证重型板材上料时的结构稳定性。切割头滑座的设计预留了多工艺扩展接口，除了常规的火焰、等离子割炬安装位，还可根据需求加装激光切割头、划线针、打标头等功能部件，拓展设备的加工能力，不需要对整体龙门结构做大幅改动。托料辊的间距设计经过载荷校核，可避免大厚度板材放置时出现板材下挠变形，辊道两端的挡料结构可对板材上料时做初步定位，配合侧边的定位靠山可快速完成板材的初始位置校准，减少上料辅助时间。设备的润滑系统采用集中润滑设计，在端架位置预留润滑泵安装位，通过油路分配器将润滑油输送到各导轨、齿轮齿条的润滑点，减少日常维护的工作量，保证运动部件长期运行的磨损量控制在合理范围内。
