小型立式数控铣削加工设备结构设计

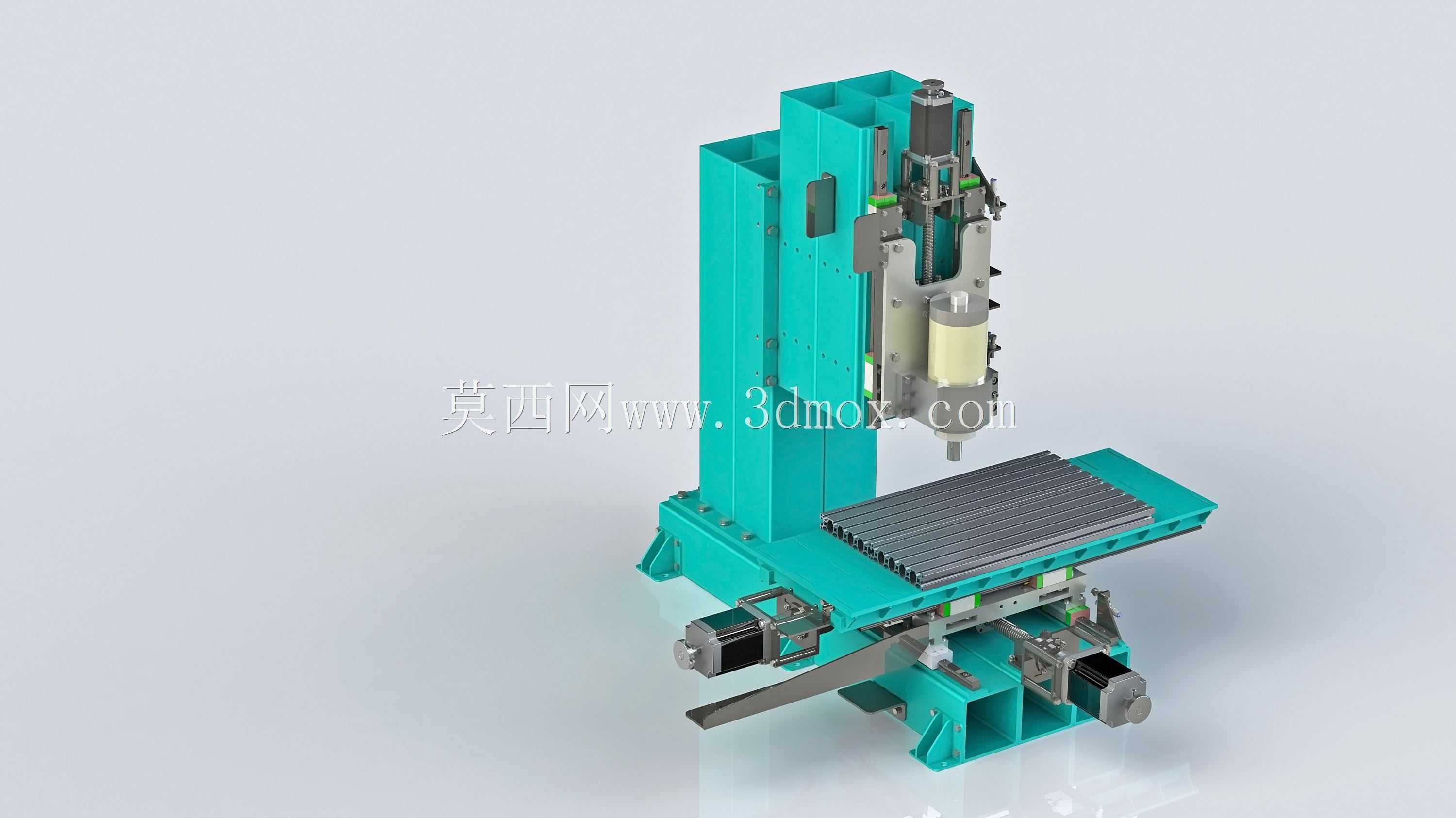

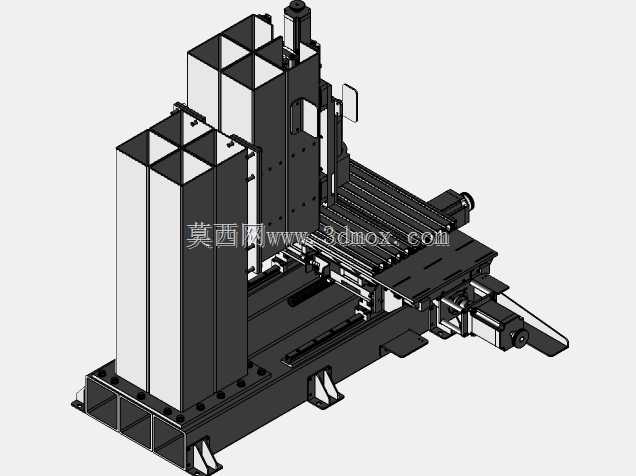

　　这款立式铣削加工设备的结构设计，核心面向小型加工车间、五金零件加工个体户、职业院校实训教学场景打造，适配小尺寸金属、非金属零件的平面铣削、沟槽加工、简单轮廓成型工序，可替代传统人工铣削作业，降低小批量零件加工的人力投入与精度偏差。从实际加工需求出发，设备的工作行程设定为X向450mm、Y向250mm、Z向150mm，这个行程区间刚好覆盖绝大多数小型机械零件、工装夹具零部件、教学实训试件的加工尺寸范围，不会因行程冗余造成设备整体占地浪费，也不会因行程不足限制常规加工场景的适配性。整体结构采用立式C型布局，立柱固定在床身后侧，工作台沿X、Y向做十字进给运动，主轴箱沿立柱导轨做Z向垂直进给，这种布局的优势在于装卸工件时操作空间开阔，

　　操作人员站在设备正前方即可完成工件装夹、对刀、加工状态观察的全流程操作，同时C型结构的装配难度低，后期维护时拆解、调整进给丝杠、导轨副的操作空间充足，不需要复杂的吊装设备即可完成常规维保作业。在结构设计细节上，床身与立柱采用一体式焊接钢结构框架，内部布置合理的加强筋结构，抵消铣削加工时主轴切削带来的振动，避免切削振纹影响零件表面加工质量；三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，导轨副选用预压等级适中的型号，既保证进给运动的顺滑度，又能消除传动间隙，保障轮廓铣削时的位置精度；主轴单元采用高速电主轴配置，可适配不同直径的立铣刀、键槽铣刀、面铣刀，满足不同材料的切削线速度要求，主轴侧面配套的打刀机构可快速完成刀具更换，

　　缩短工序切换的辅助时间。工作台采用标准T型槽结构设计，槽间距与槽宽符合通用机床夹具的安装尺寸，可直接适配平口钳、简易分度头、专用工装夹具的安装，不需要额外制作转接板，降低用户的夹具适配成本；设备的安装边界经过优化，整体占地尺寸控制在小型车间即可摆放的范围，不需要做特殊的设备基础，地面平整度满足普通工业厂房要求即可安装使用，底部配置可调垫铁，可快速调平设备水平，抵消地面轻微不平带来的结构变形。从实际使用场景考量，这款设备既可以用于小型五金加工厂承接小批量零件的铣削加工订单，也可以作为职业院校机械加工专业的实训设备，让学员掌握数控铣削的对刀、编程、加工操作全流程，同时也适合设备研发工作室用于自制工装零件、非标零部件的加工，

　　不需要外发加工即可完成小尺寸零件的铣削工序，缩短研发打样的周期。设计过程中特意简化了不必要的复杂结构，将传动部件的安装位置做了外露式优化，日常清理切屑、加注润滑油、检查传动部件磨损情况都十分方便，不会出现结构死角堆积切屑难以清理的问题；各轴的行程限位采用硬限位与软限位结合的方式，避免操作失误造成的超程碰撞，保护主轴与工作台结构不受损坏。整体结构的刚性经过校核，在常规铣削参数下可稳定加工钢件、铝件、工程塑料等常见材料，加工精度可满足IT7级以内的零件加工要求，覆盖绝大多数小型零件的加工精度需求，不需要额外添置高精度加工设备即可完成常规零件的铣削加工任务。
