小型桌面级三轴数控铣削加工设备

　　这款小型三轴数控铣削设备，核心定位是小尺寸工件的精密铣削加工场景，适配小型五金零件加工、手板样件制作、教学实训、个人工坊零件试制等多种工况，能够完成平面铣削、沟槽加工、钻孔、简单三维轮廓铣削等常规机加工工序，相比大型工业铣床，它的占地空间更小，部署灵活，对厂房层高、地面承重的要求更低，适合小型加工场所、院校实训教室、创客空间等场景使用。

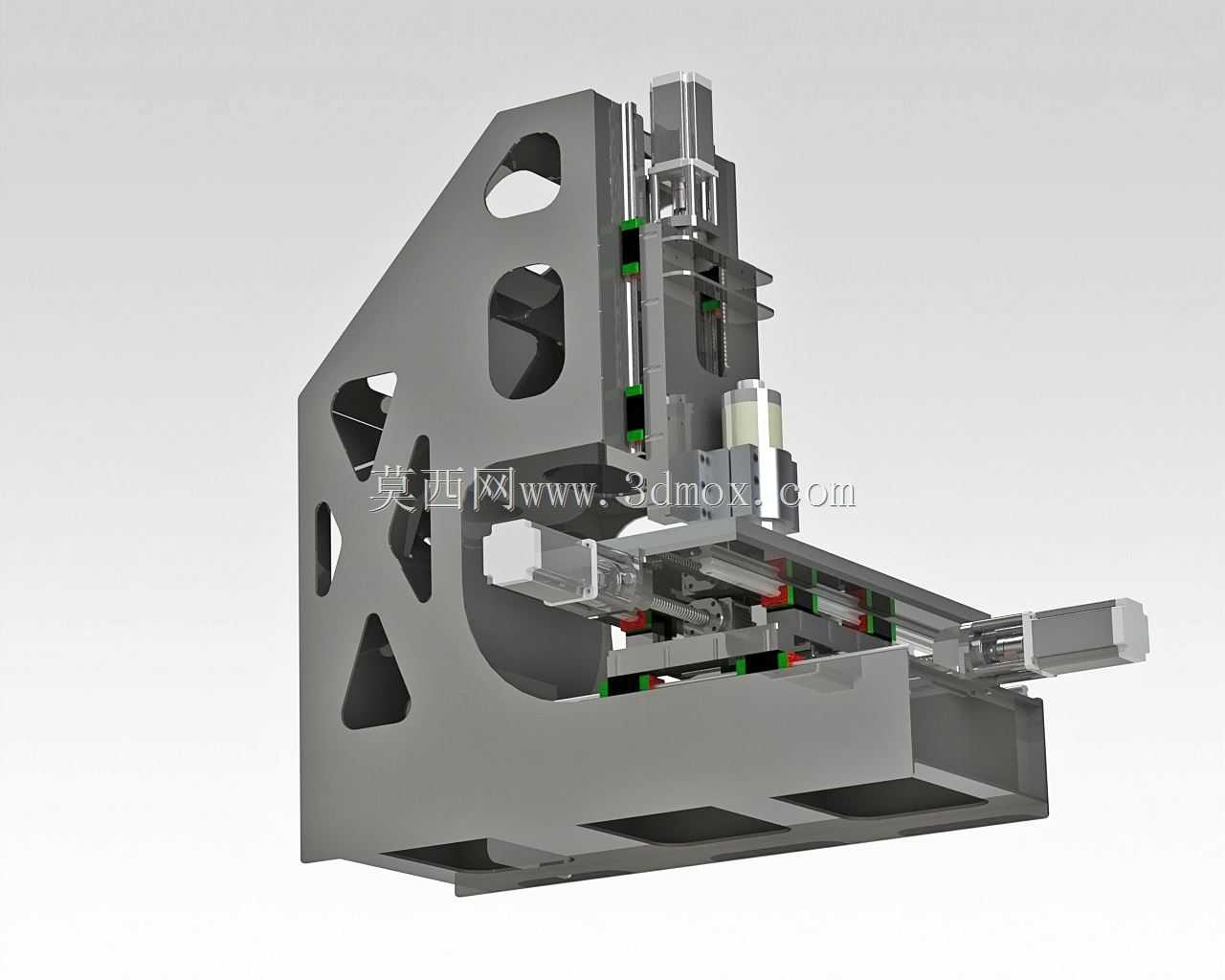

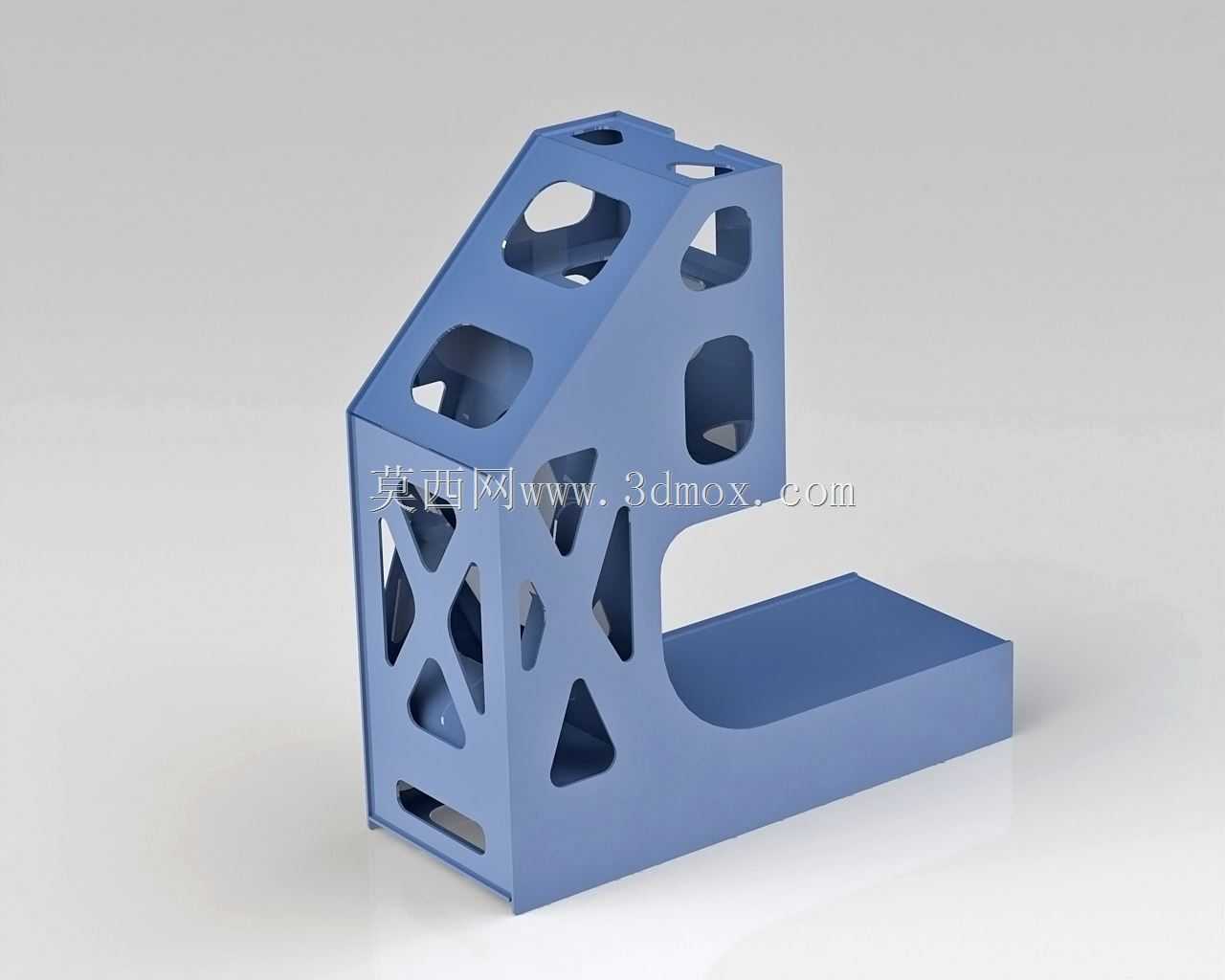

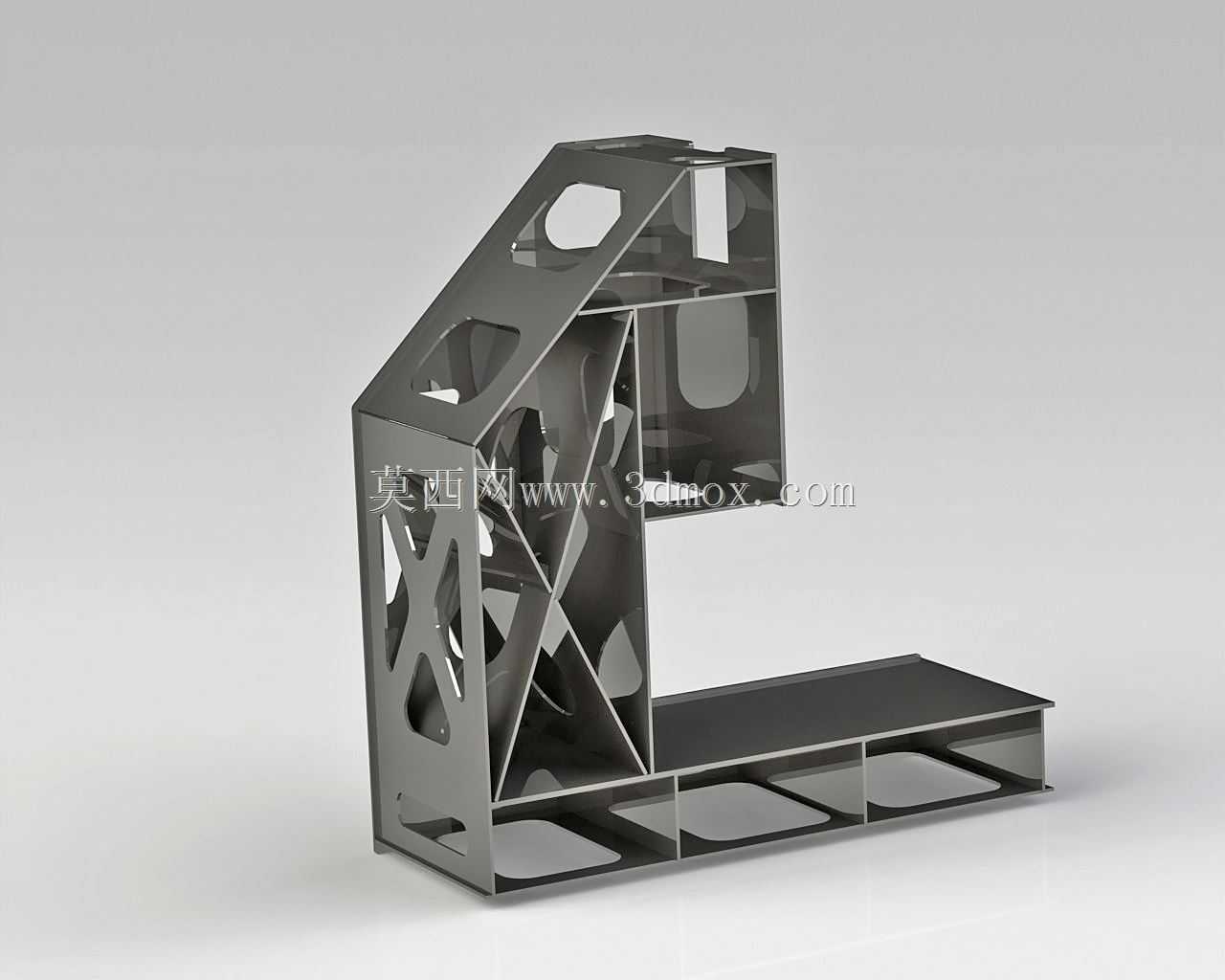

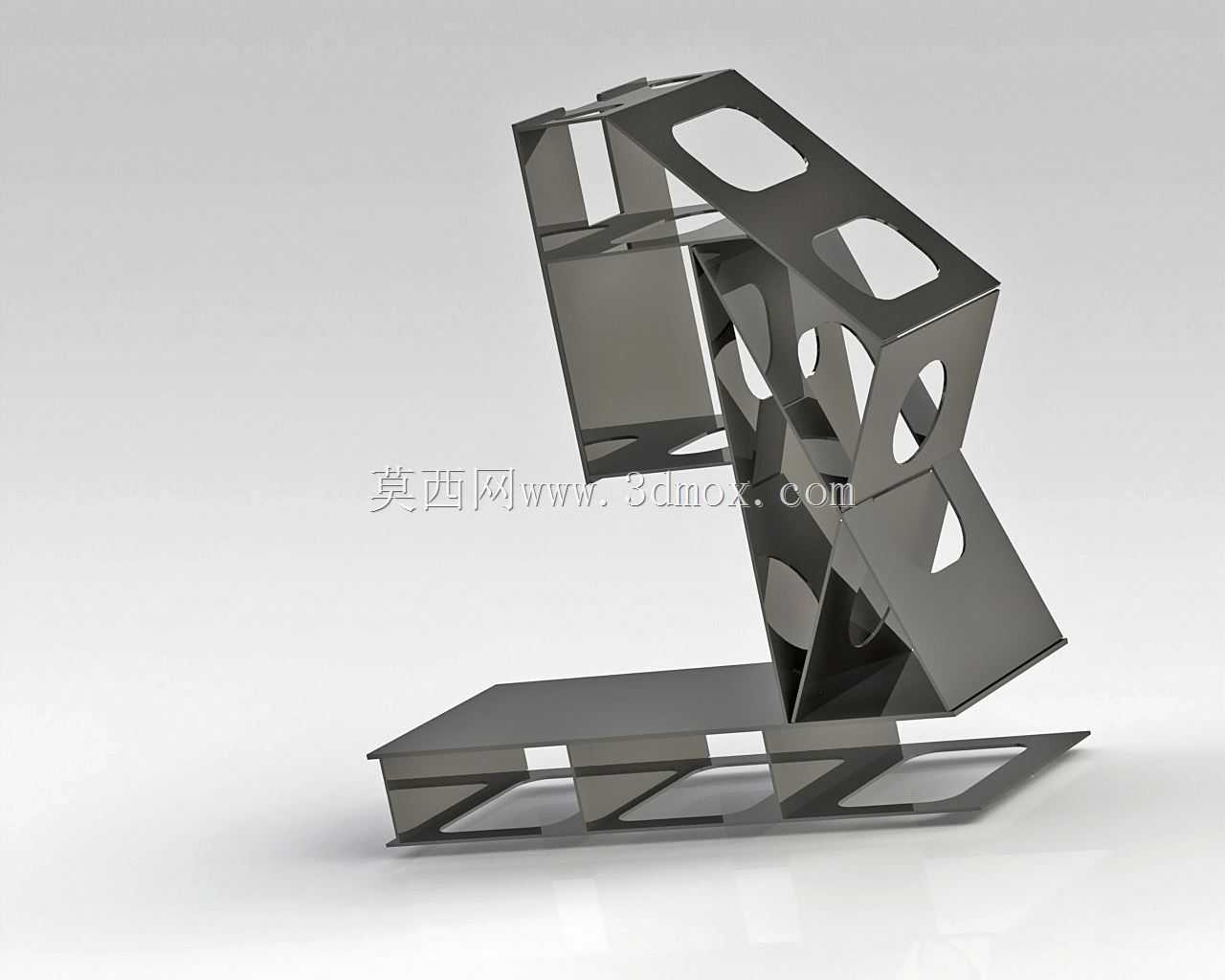

　　从结构设计来看，设备采用了整体式龙门铸铁床身结构，这种结构的优势在于床身整体刚性更强，加工过程中床身的形变量更小，能够有效保障加工过程中的稳定性，减少切削振动带来的加工表面质量下降、刀具崩损等问题。床身的侧面开设了多个减重孔，在不损失整体结构刚性的前提下，有效降低了设备的整体自重，方便设备的搬运与位置调整，同时这些开孔也能够兼顾床身内部传动部件的散热需求，避免长时间加工过程中传动部件热量堆积带来的热变形误差。

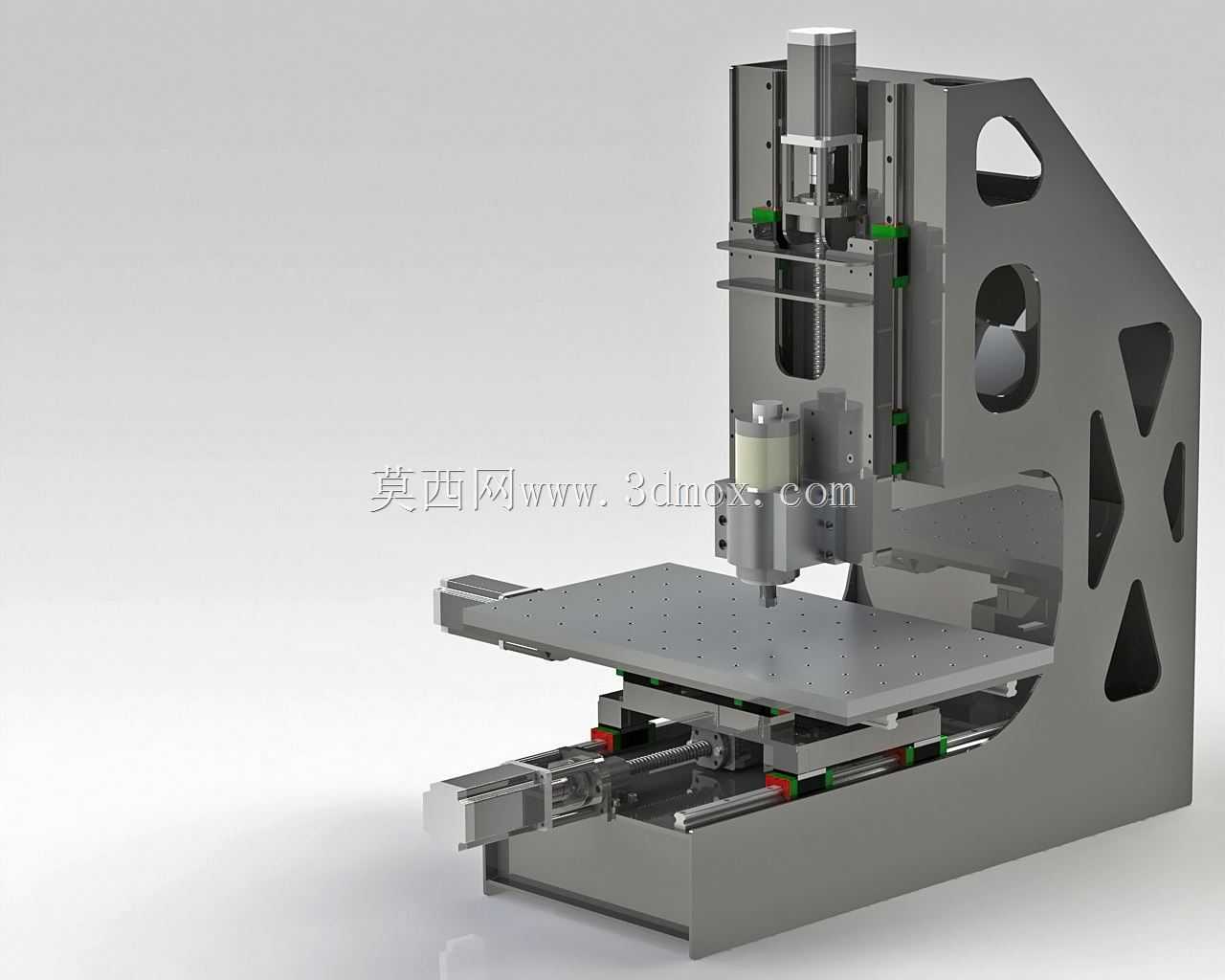

　　设备的运动轴采用常规的定梁式三轴布局，X轴负责工作台的前后方向进给，Y轴负责工作台的左右方向进给，Z轴负责主轴的上下方向进给，这种布局的结构逻辑简单，传动链短，装配调试难度更低，后期的维护保养也更加便捷。三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，直线导轨的运动阻力小，定位精度高，能够保障轴系运动过程中的平顺性，滚珠丝杠的传动间隙小，反向死区误差小，能够有效保障进给过程中的位置精度，满足小尺寸零件的精密加工需求。各轴的导轨副、丝杠副均配置了对应的润滑接口，日常维护时可以直接通过注油口完成润滑保养，无需拆解设备外罩，降低了日常运维的工作量。

　　工作台采用带T型槽的铸铁平台，台面的有效工作区域尺寸为250mm×250mm，Z轴方向的有效行程为150mm，这个行程范围能够覆盖绝大多数小型零件的加工尺寸需求，不管是小型铝件、铜件的结构加工，还是塑料、亚克力等非金属材料的样件制作，都能够在这个行程范围内完成装夹与加工。工作台的T型槽采用标准间距设计，能够适配通用的机床压板、平口钳等装夹附件，用户无需定制专用装夹工具，就可以完成不同形状工件的装夹固定，装夹的适配性更强。

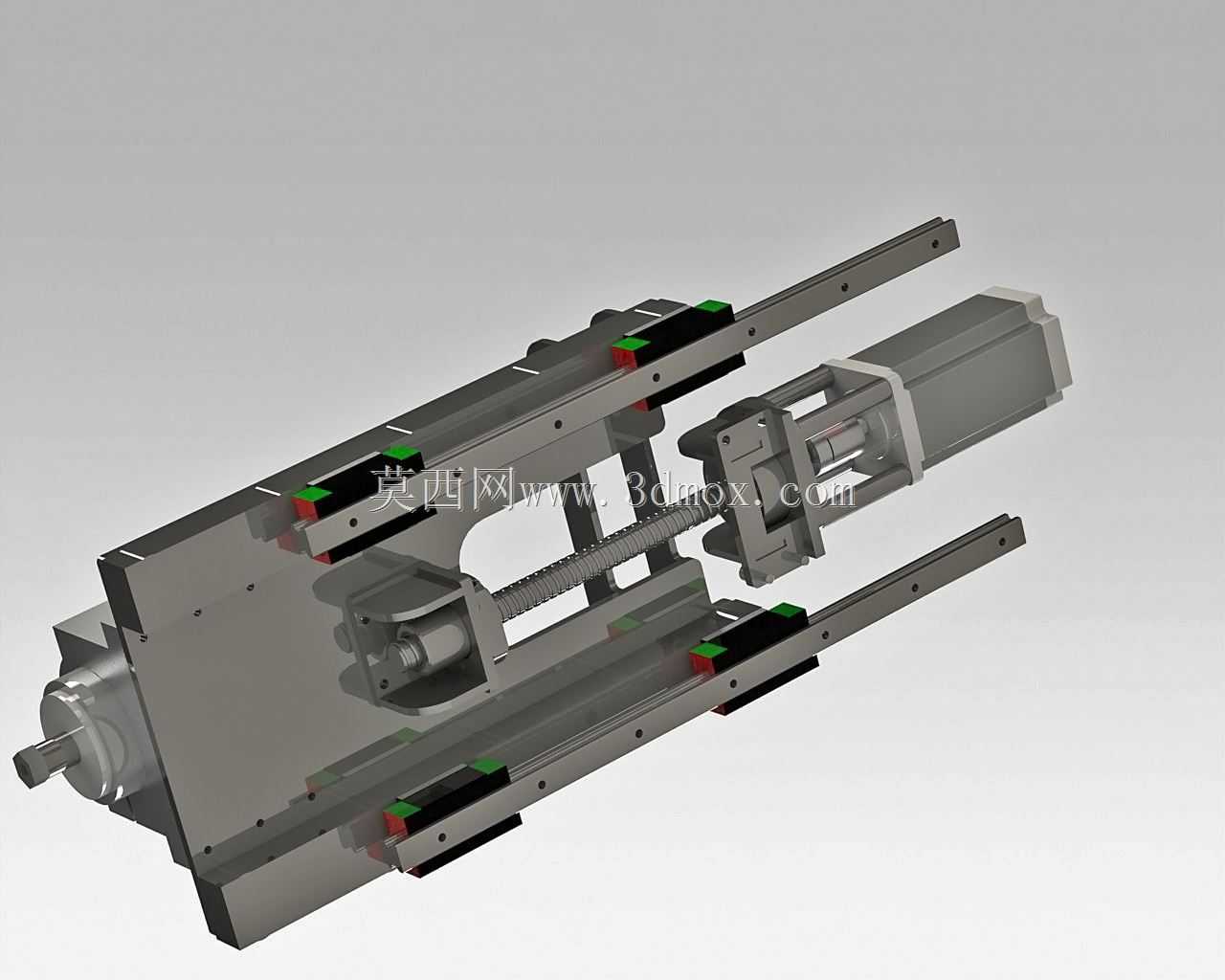

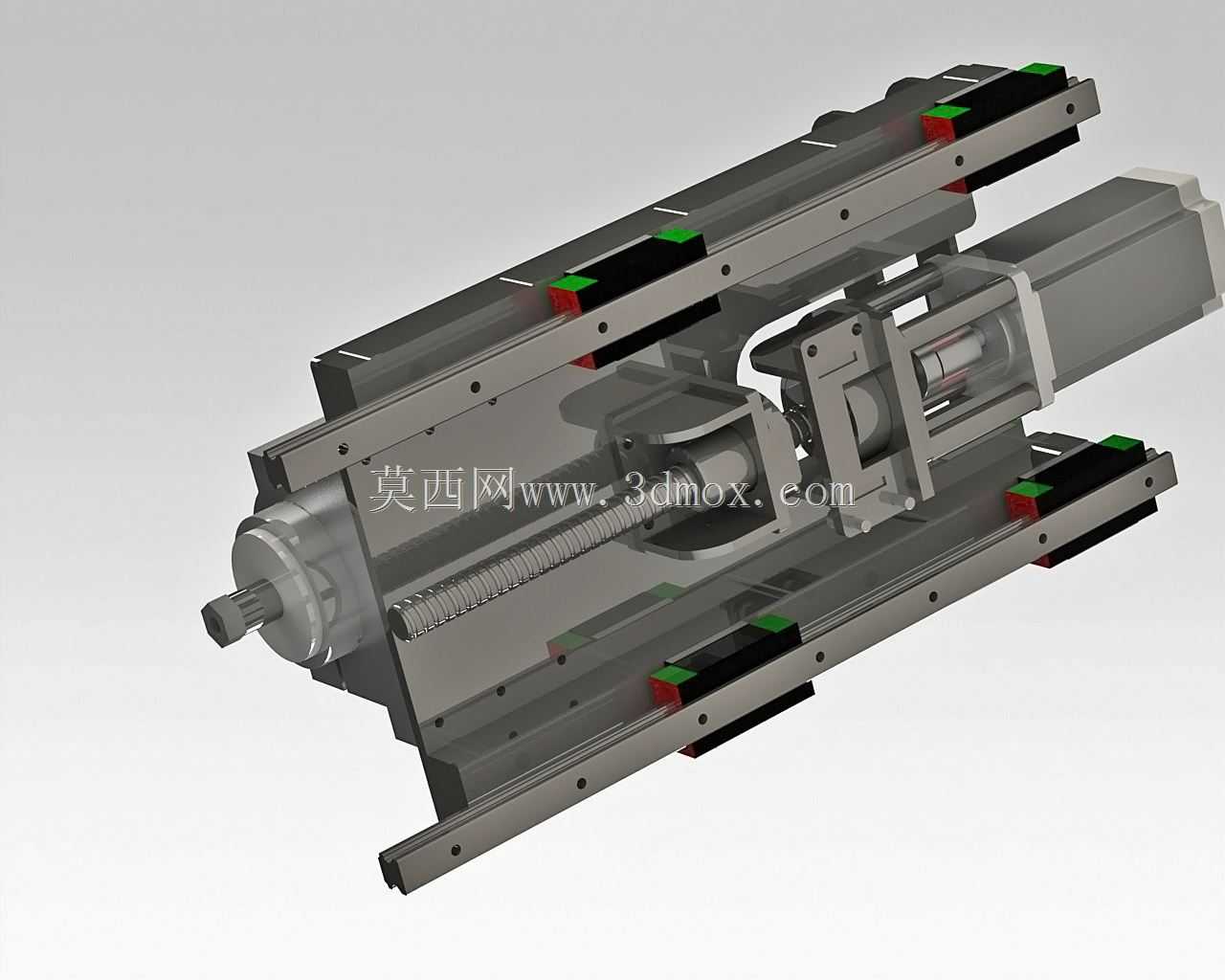

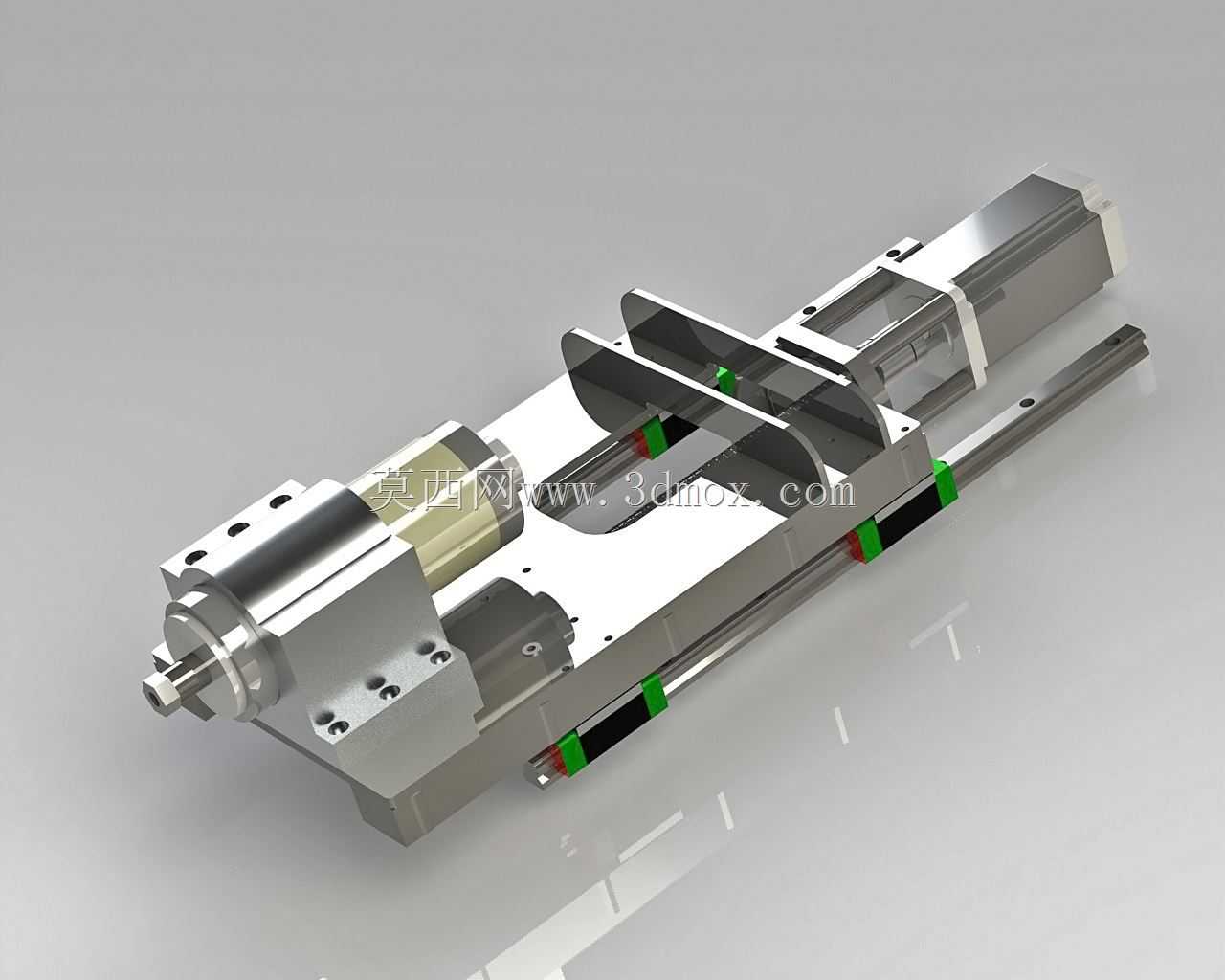

　　主轴部分采用高速电主轴配置，主轴的转速区间覆盖常规铣削加工的需求，能够适配不同材质的加工参数要求，加工铝件、铜件等有色金属时可以采用高转速小进给的参数组合，获得更好的加工表面质量，加工钢材等硬度较高的材料时，可以调整到合适的低转速大扭矩区间，保障切削过程的顺畅，避免闷刀、烧刀等问题。主轴的安装座采用一体化设计，直接与Z轴滑台连接，连接刚性更强，能够承受更大的切削径向力，减少主轴在切削过程中的让刀量，保障加工尺寸的一致性。

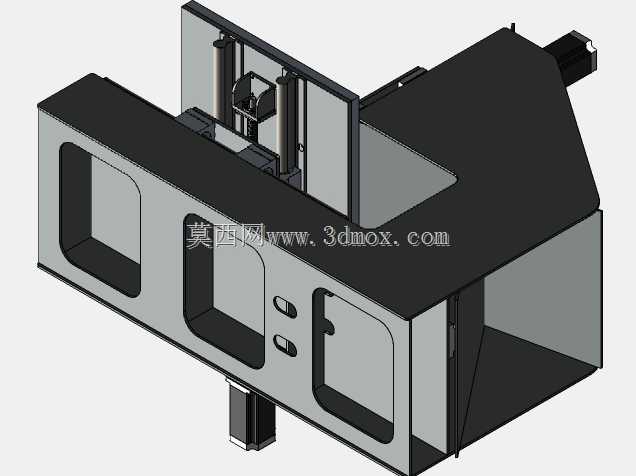

　　设备的安装边界方面，整体的占地尺寸远小于常规工业铣床，不需要专门的设备基础，普通的承重工作台或者水泥地面就可以完成部署，设备的底部预留了调平脚座，安装时可以通过调整脚座的高度来完成设备的水平校准，不需要额外制作安装地基，部署的成本更低，周期更短。设备的电气控制部分集成在床身的后部空间，整体走线全部采用拖链防护，避免运动过程中电缆磨损、拉扯断线等问题，电气元件的布局预留了足够的散热空间，长时间连续运行也不会出现过热保护的情况。

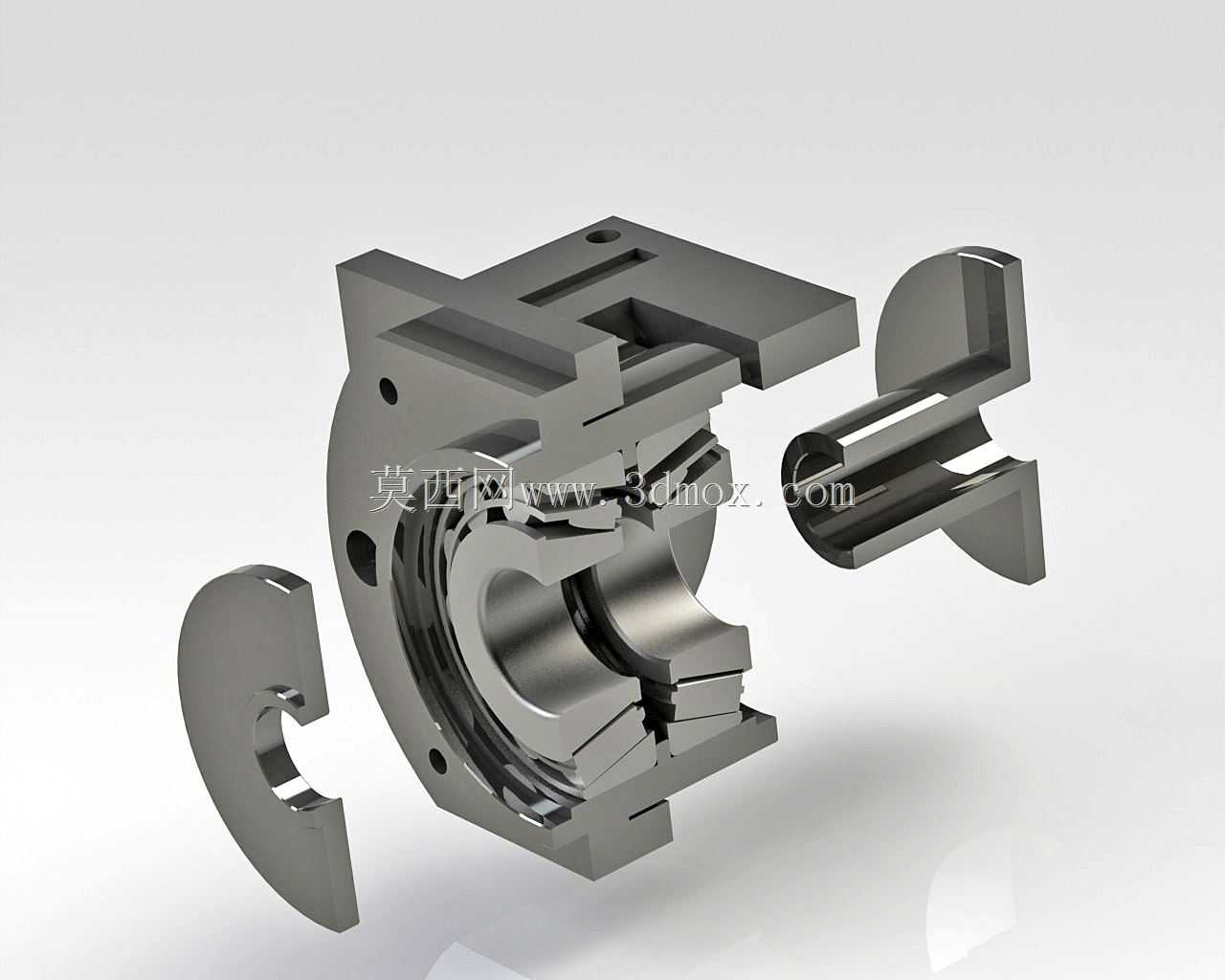

　　从实际使用的角度来看，这款设备的设计没有追求冗余的大行程与高参数，而是聚焦在小型零件加工的核心需求上，把结构刚性、运动精度、维护便捷性作为设计的核心方向，所有的结构设计都围绕小尺寸精密加工的实际工况展开，没有多余的花哨结构，不管是用于小批量小型零件的生产加工，还是用于教学场景下的数控加工实操演示，或者是个人工坊的零件定制加工，都能够很好地适配对应的使用需求。在加工精度保障方面，各轴的丝杠两端均采用支撑座固定，预拉伸安装的方式能够有效抵消丝杠长时间运行产生的热伸长量，减少热变形带来的位置误差，导轨的安装面经过精密铣削与刮研处理，导轨的安装直线度能够得到有效保障，最终整机的定位精度与重复定位精度都能够满足小型精密零件的加工要求。
