越野救援用12000磅车载电动绞盘结构

　　这款12000磅拉力级别的车载绞盘，核心应用场景集中在越野穿越的车辆自救、户外作业的重物移位、工程场地的短距离牵引拖拽，是硬派越野车辆、小型工程作业车辆常备的辅助牵引设备。从实际使用逻辑出发，该绞盘的额定静拉力覆盖12000磅，能够满足多数整备质量3吨级以内越野车辆的陷车脱困需求，也可用于户外露营时的重物固定、场地物料的短距离牵拉作业。

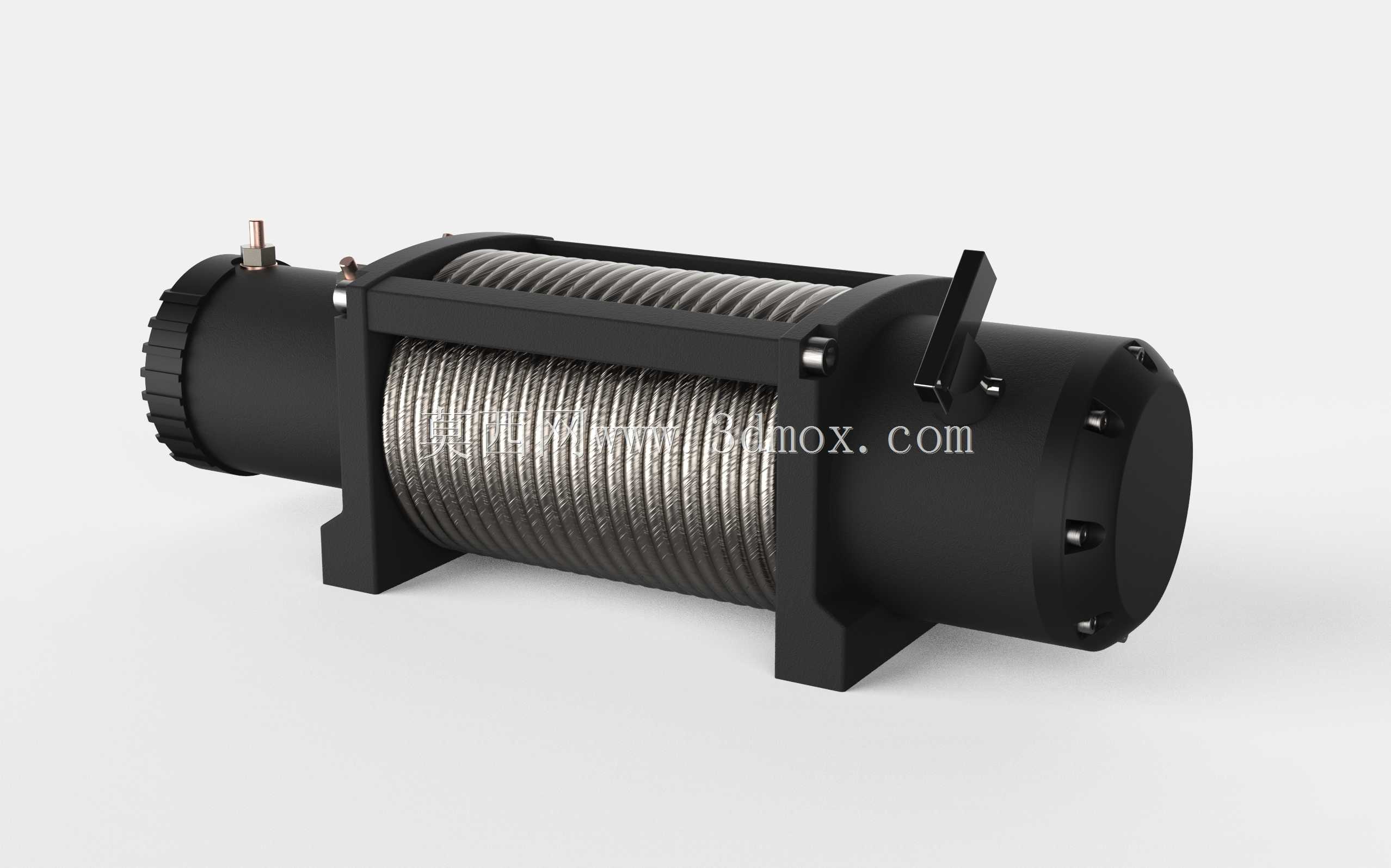

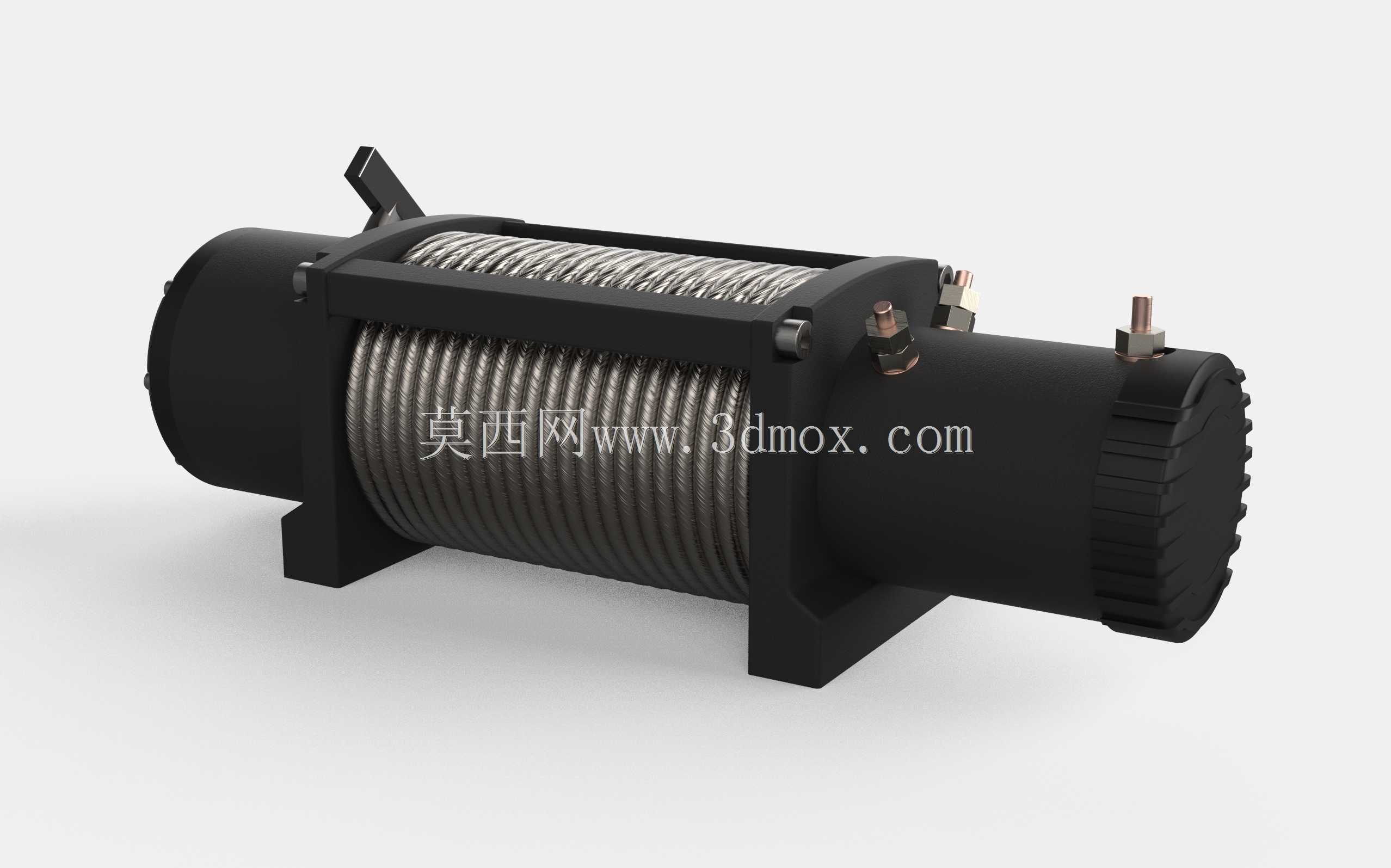

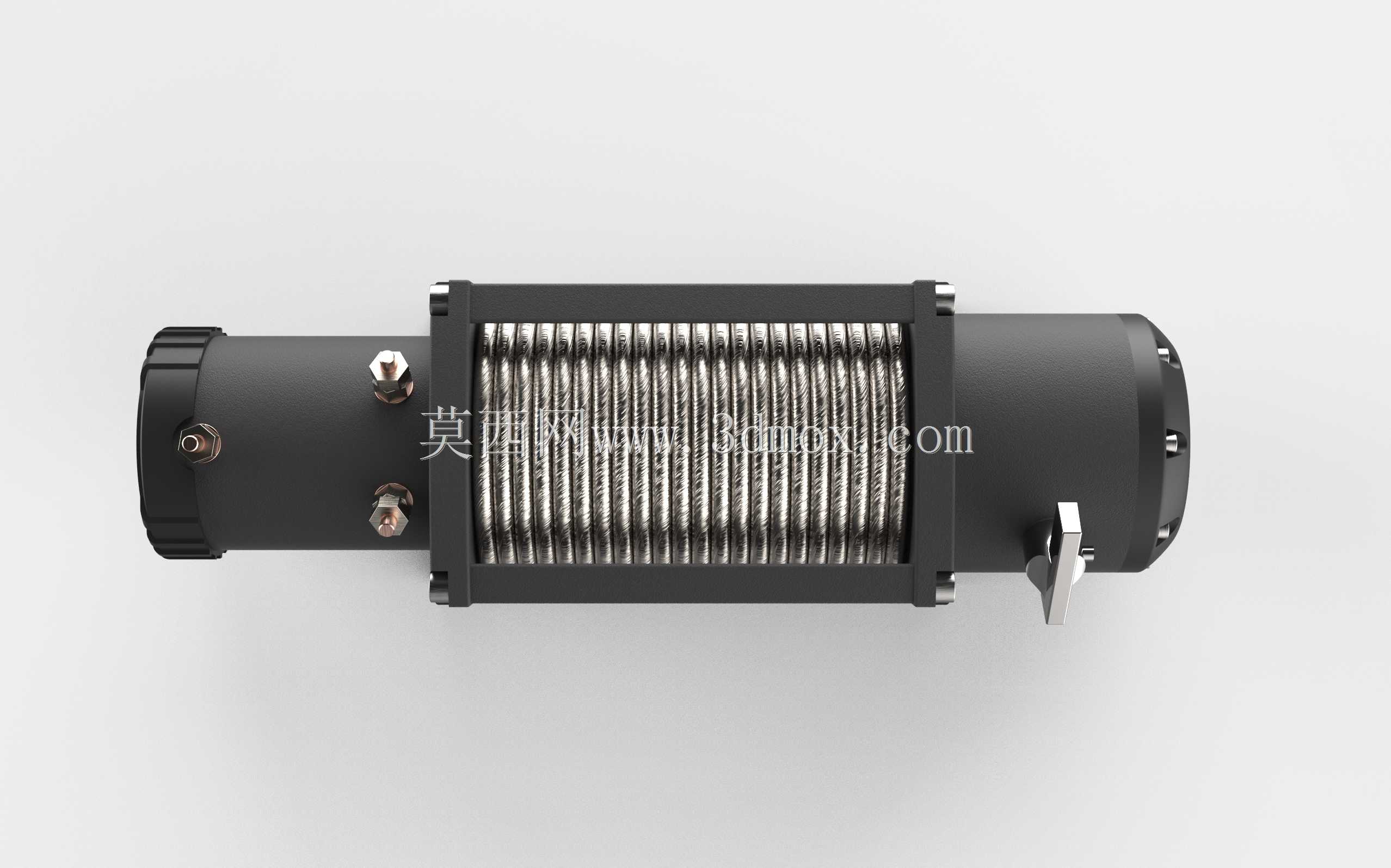

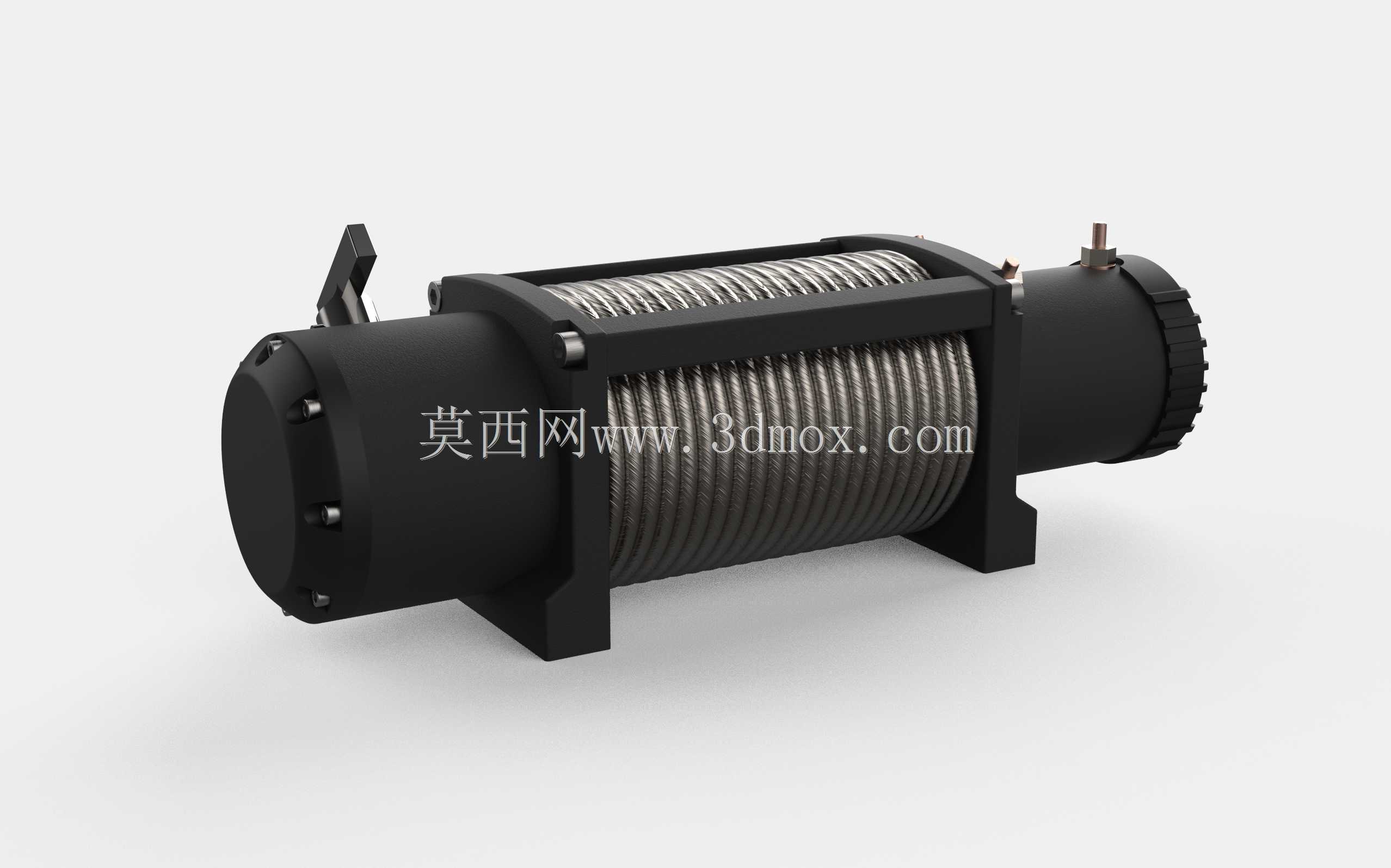

　　结构设计层面，整体采用两端对称式布局，中间为带绳槽的钢制卷筒，卷筒表面加工有连续的螺旋导绳槽，能够保证钢缆在收放过程中整齐排布，避免乱绳、咬绳问题，延长钢缆使用寿命；卷筒两端通过轴承座支撑在两侧的安装支架上，左侧集成驱动端的减速机构与离合拨杆，右侧为驱动电机的安装端，离合拨杆采用外露式扳动结构，作业时可直接手动切换离合状态，实现空挡快速放绳与挂挡动力收绳的状态切换，无需额外工具操作，适配户外无辅助工具的使用场景。

　　安装边界方面，底部的两个L型安装脚为一体化铸钢材质，每个安装脚预留两个螺栓过孔，孔位间距经过实车测量校准，能够直接适配市面上多数越野车型的前防撞杠内置绞盘位、外置绞盘托架的安装孔距，安装时无需额外打孔改位，可直接通过高强度螺栓完成固定，安装面的平面度公差控制在0.2mm以内，避免安装后出现应力集中导致的支架变形问题。驱动端的电机外壳采用铸铝材质，表面带有散热筋结构，能够在长时间大负载牵引作业时快速散出电机工作产生的热量，避免电机过热烧损；减速机构内置行星齿轮组，传动效率高，输出扭矩大，能够将电机的高转速低扭矩输出转化为卷筒的低转速大扭矩牵引输出，匹配额定拉力下的牵引需求。

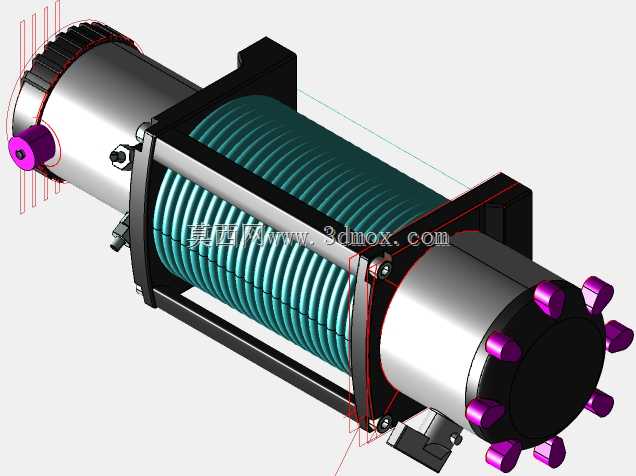

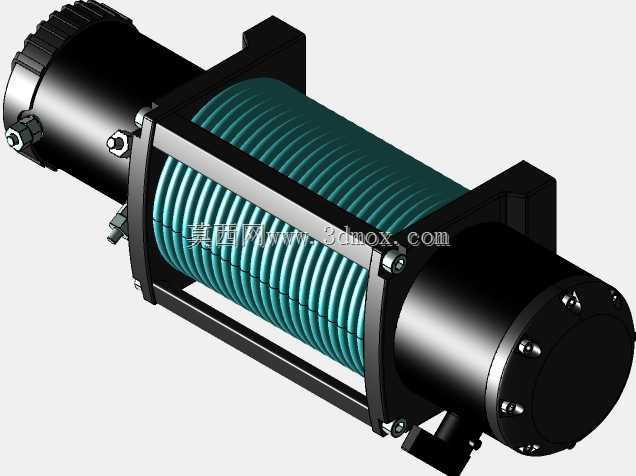

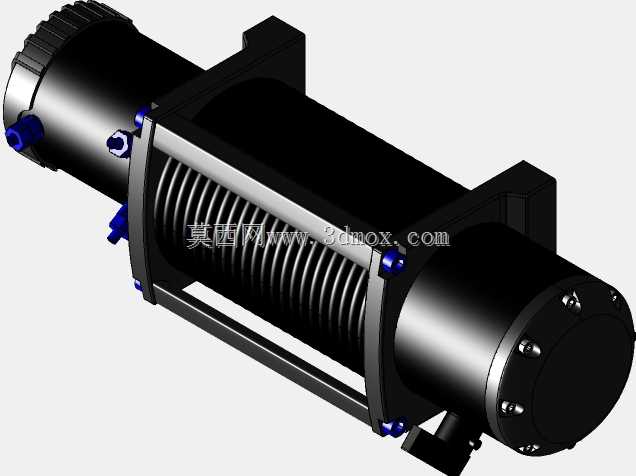

　　设计过程中，手动调平器、外接电线接口、空气悬挂气路接口的位置均按照实车装配的近似值做了预留，核心的安装螺栓孔位、卷筒尺寸、支架外形、离合拨杆位置均通过卡钳实车测量复刻，尺寸精度能够满足装配模拟、结构校核、改装方案验证的使用需求。钢缆的排布按照满绳状态做了模拟，能够直观展示绞盘在满载钢缆时的整体外形轮廓，方便设计人员在做前杠改装、绞盘位布局时核对空间间隙，避免出现安装干涉问题。端部的接线柱位置做了凸起标识，能够区分正负极接线位，方便装配时的线路对接，接线柱的绝缘护套结构也做了还原，能够直观展示接线部位的防护结构。

　　从功能特性来看，该绞盘的牵引方向为沿卷筒轴向水平牵引，也可通过导绳轮改变牵引角度，适配不同场景的牵引需求；离合结构的拨动手柄做了防滑纹理处理，戴手套操作时也能顺利扳动，不会出现打滑脱手的问题。卷筒两端的挡绳盘直径大于满绳状态的钢缆层外径，能够避免钢缆收放过程中从卷筒端部脱出，引发安全隐患。整体结构的受力路径经过优化，牵引时的拉力直接通过卷筒两端的轴承传递到安装支架，再通过安装螺栓传递到车辆大梁或固定托架，受力路径直接，没有多余的传力环节，能够保证大负载牵引时的结构强度，不会出现壳体开裂、支架变形的问题。
