符合GOST标准的手轮阀体连接结构件

　　这款结构件是阀门手动操作机构的核心连接载体，主要适配工业管路系统中手动截止阀、节流阀、闸阀的手轮安装场景，在石化、给排水、暖通、通用流体输送管路的现场操作端应用广泛，承担着手轮操作扭矩传递、阀杆定位防护的双重作用。从实际工况适配角度看，该结构件直接替代传统手轮与阀杆之间的简易轴套连接形式，解决了大口径阀门手动操作时手轮与阀杆连接打滑、定位偏移的常见问题，尤其适合公称通径DN50至DN150区间的中低压手动阀门配套，操作端的受力结构经过针对性强化，能够承受操作人员施加的最大120N·m的手动操作扭矩，不会出现连接部位开裂、形变的问题。

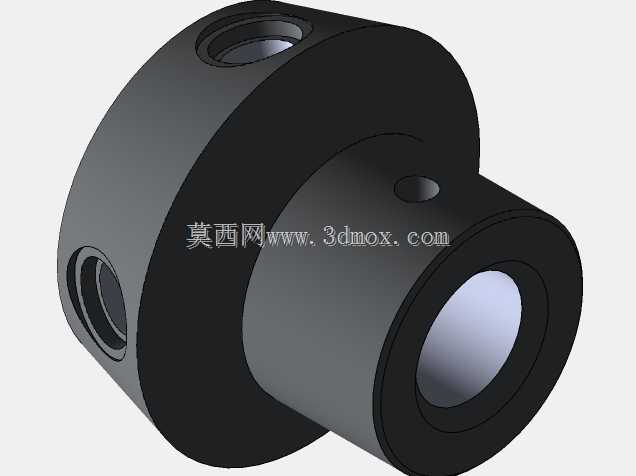

　　设计层面采用阶梯轴套加径向定位孔的组合结构，大直径圆盘端作为手轮安装的贴合基准面，圆盘端面的三个径向螺纹孔用于手轮轮辐的锁紧固定，安装时手轮的中心孔套入圆盘外圆后，通过紧定螺钉从三个径向孔拧入，即可实现手轮与该结构件的刚性连接，三个孔呈120°均匀分布，锁紧受力均匀，不会出现手轮转动时的偏心晃动。小直径轴套端用于与阀杆的配合连接，轴套内孔与阀杆采用H7/h6的间隙配合公差，既保证装配时能够顺利套入阀杆，又不会因配合间隙过大导致操作空程量超标，轴套侧壁的径向紧定孔用于与阀杆的锁紧固定，紧定螺钉端部可顶入阀杆表面的定位凹坑，彻底消除扭矩传递过程中的相对滑动。

　　安装边界方面，大圆盘端的外圆尺寸适配常规四臂手轮的中心安装孔尺寸，圆盘厚度控制在18mm，既保证足够的结构强度，又不会过多占用手轮与阀盖之间的安装空间；小直径轴套的长度根据阀杆伸出阀盖的高度设计，装配后轴套下端面与阀盖上端面预留2mm的间隙，避免操作转动时与阀盖发生摩擦剐蹭。所有径向孔的螺纹规格统一采用公制粗牙螺纹，适配常规标准紧定螺钉，现场维护更换时无需准备特殊规格的紧固件，降低运维配件的储备成本。

　　结构细节上，圆盘与轴套的衔接位置做了R3的圆角过渡，避免直角衔接处的应力集中，在承受大扭矩操作时不会出现应力断裂的风险；所有外露棱边都做了0.5mm的倒角处理，既去除了加工毛刺，也避免装配维护时划伤操作人员。内孔的表面粗糙度控制在Ra1.6，保证与阀杆配合时的滑动顺畅，不会出现卡滞；外圆配合面的粗糙度控制在Ra3.2，满足手轮安装的贴合精度要求。材质选用45号优质碳素结构钢，表面做发黑处理，具备基础的防锈能力，适合常规工业环境下的长期使用，若应用在腐蚀工况场景，也可更换为不锈钢材质加工，结构尺寸无需调整即可直接适配。

　　从三维建模的角度看，该结构件的建模逻辑遵循回转体加阵列特征的思路，先绘制阶梯轴的回转截面完成主体结构建模，再通过径向打孔、圆周阵列的方式完成所有安装孔的创建，建模过程中需要重点关注各孔的位置度公差，尤其是圆盘端三个安装孔的分度误差需要控制在±0.1°以内，否则会导致手轮安装后出现偏斜，影响操作手感。建模时所有配合面的公差需要在工程图中明确标注，给后续加工提供准确的精度依据，避免加工完成后出现装配适配问题。
