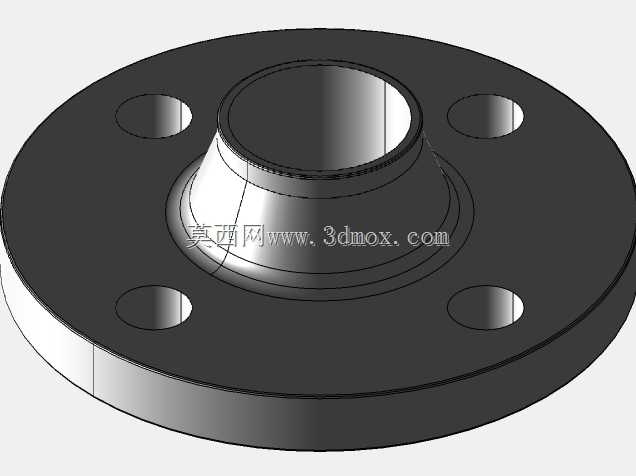

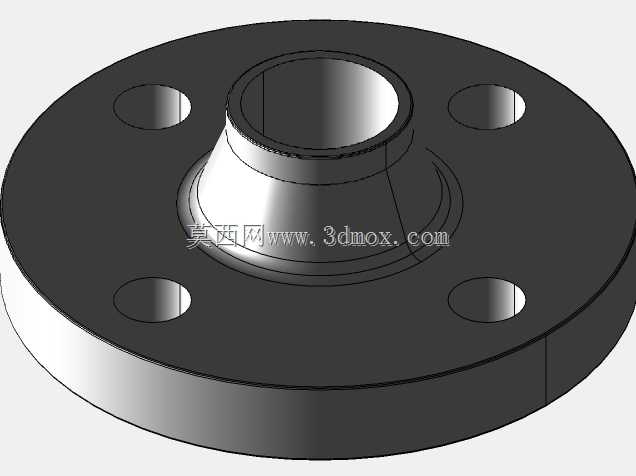

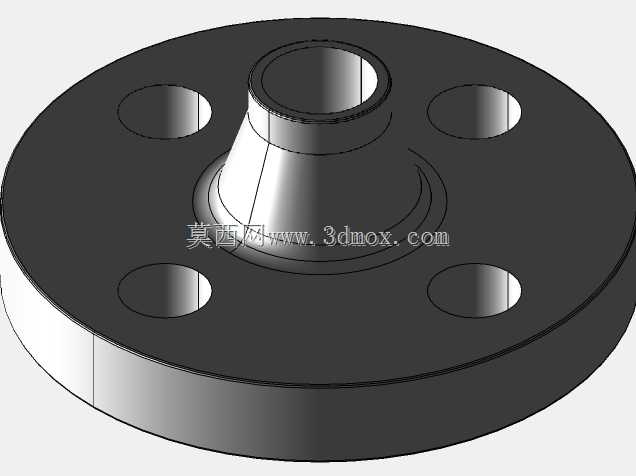

带颈对焊钢制管法兰DIN EN 1092-1结构件

在工业管路系统的搭建过程中，这类带颈对焊法兰是中高压工况下最常用的接口连接件，常应用于石油化工输送管线、市政给排水主干管、蒸汽供热管网、工业制程流体管路的对接场景，承担着管路分段连接、设备与管路对接、管路转向/变径处接口过渡的核心作用，相比平焊法兰，其带颈的锥形过渡结构能大幅降低接口处的应力集中系数，适配更高压力等级、温度波动更频繁的输送工况。从实际使用场景来看，这类法兰需要匹配对应公称通径的钢管，焊接时法兰颈部与钢管采用对焊工艺，焊缝可以做无损检测保证焊接强度，避免管路运行过程中出现介质泄漏、接口变形失效的问题。设计过程中首先要匹配对应标准的压力等级要求，确定法兰盘的外径、厚度，颈部的高度与锥度过渡要平滑，避免截面突变带来的应力集中，盘面上的螺栓孔采用均匀圆周排布，孔位的位置度公差要控制在标准允许范围内，保证对接时两片法兰的螺栓孔可以顺利穿装螺栓，不会出现错孔强行装配带来的附加应力。法兰密封面的平面度、粗糙度是设计与建模时需要重点控制的参数，密封面区域不能有结构突变、划痕类的特征，保证安装时配合垫片可以形成均匀的密封比压，阻断介质的泄漏路径。安装边界方面，这类法兰对接时需要预留足够的螺栓操作空间，法兰外侧与周边管线、设备结构的净距要满足螺栓穿装、紧固工具的操作要求，颈部与钢管对接的坡口尺寸要匹配现场焊接工艺要求，法兰内径要与对接钢管的内径保持一致，避免管路内部出现台阶造成介质流阻增大、介质冲刷局部管壁的问题。建模过程中要注意法兰颈部与盘体的过渡圆角处理，不能出现直角锐边，对应实际加工过程中的铸造或锻造圆角，避免加工过程中出现应力开裂，同时螺栓孔的沉孔、倒角特征也要完整还原，匹配实际紧固件的装配要求，保证模型导入管路装配体后，可以直接用于管路干涉检查、支吊架位置核算、螺栓长度选型计算等实际工程环节，不需要二次修改特征。这类法兰在管路系统中属于标准化承压连接件，建模时严格遵循标准尺寸参数，能直接复用在不同项目的管路设计中，减少重复建模的工作量，同时保证设计选型的准确性，避免非标尺寸法兰带来的采购、安装适配问题。
