小六角头铰制孔用带孔螺栓

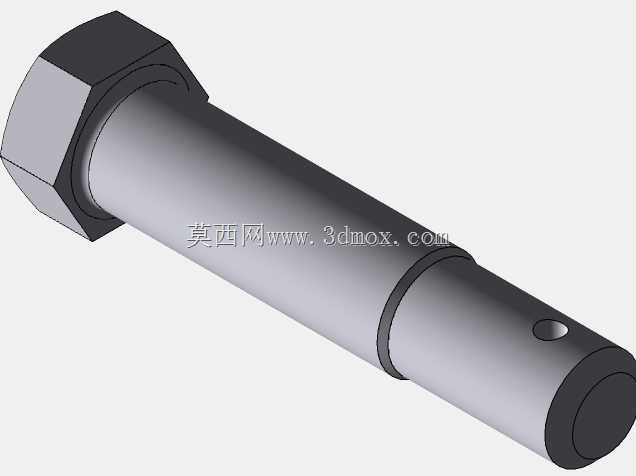

　　这款螺栓的结构设计完全贴合铰制孔定位连接的工况需求，杆部靠近末端的径向通孔是核心功能特征，主要用于穿装开口销，实现螺纹连接的防松锁止，避免设备运行过程中因振动、交变载荷导致螺母回转松脱，在存在往复冲击、频繁启停的传动连接部位，这种防松结构的可靠性远高于普通摩擦防松形式。头部采用减小尺寸的外六角结构，相比标准六角头螺栓，其对边宽度更小，适合安装空间局促、扳手操作空间受限的连接位置，比如通讯设备机架内部的层板连接、小型机电产品的壳体拼接部位，不需要预留过大的扳手回转空间就能完成拧紧作业。杆部的铰制光杆段是主要的受力承载部位，安装时该段与被连接件的铰制孔采用过渡配合甚至小过盈配合，能够精准固定两个被连接件的相对位置，

　　承受连接部位的横向剪切载荷与径向挤压力，相比普通受拉螺栓，铰制孔螺栓的定位精度更高，抗剪切能力更强，常用于需要精准定位、同时承受横向载荷的连接场景，比如工装夹具的定位连接、传动机构的支座固定、通讯铁塔的辅助构件连接等位置。设计时首先确定光杆段的直径公差，需匹配对应铰制孔的加工精度，保证装配后既不会出现过大间隙导致定位失效，也不会因为过盈量过大造成装配困难；光杆段的长度需要根据被连接件的总厚度确定，保证装配后光杆段完全贯穿被连接件的铰制孔，末端露出足够长度用于安装螺母与穿装开口销。末端的径向通孔位置需要与螺母拧紧后的槽口位置匹配，保证螺母拧紧到规定力矩后，开口销能顺利穿过螺栓通孔与螺母槽口，实现锁止，

　　通孔的直径需匹配对应规格的开口销尺寸，避免通孔过大导致开口销窜动、过小造成穿装困难。杆部靠近头部的轴肩结构能够在装配时起到轴向限位作用，拧紧时螺栓头部端面贴合被连接件表面，轴肩抵靠铰制孔端面，避免螺栓受拉时杆部过度窜动，同时分散头部对被连接件表面的压应力，防止软质被连接件表面被压溃。实际选型应用时，需要先核算连接部位的横向剪切载荷大小，匹配对应强度等级的螺栓材质，同时确认安装位置的扳手空间是否满足小六角头的操作要求，铰制孔的加工粗糙度需达到Ra3.2以下，避免孔壁过于粗糙导致装配时刮伤螺栓光杆表面，影响配合精度。安装过程中需要先将螺栓光杆段轻轻敲入铰制孔内，禁止直接用重锤猛击螺栓头部，避免杆部变形影响配合精度，

　　拧紧螺母达到规定力矩后，需要调整螺母槽口与螺栓通孔的对中位置，穿入开口销后将开口销的尾部分开弯折，分别贴靠在螺母的端面与侧面，保证锁止可靠。这种螺栓在通讯类设备的户外机架安装中应用十分广泛，户外设备长期经受风载振动、温度交变，普通螺栓容易出现松脱掉落的问题，带开口销锁止的铰制孔螺栓既能保证机架构件的精准定位，又能长期保持连接预紧力，不需要频繁复紧维护，大幅降低户外设备的运维成本。同时在小型机电产品的内部传动连接中，这种小尺寸六角头螺栓能够节省内部安装空间，让设备整体结构更加紧凑，满足小型化设计的需求。建模过程中需要重点还原六角头的倒角特征、光杆段与螺纹段的过渡结构、末端径向通孔的位置与尺寸，保证模型的装配干涉检查结果与实际装配状态一致，方便设计人员直接调用模型完成整体设备的装配设计，减少标准件重复建模的工作量。
