交叉斜撑式钢结构餐桌框架设计

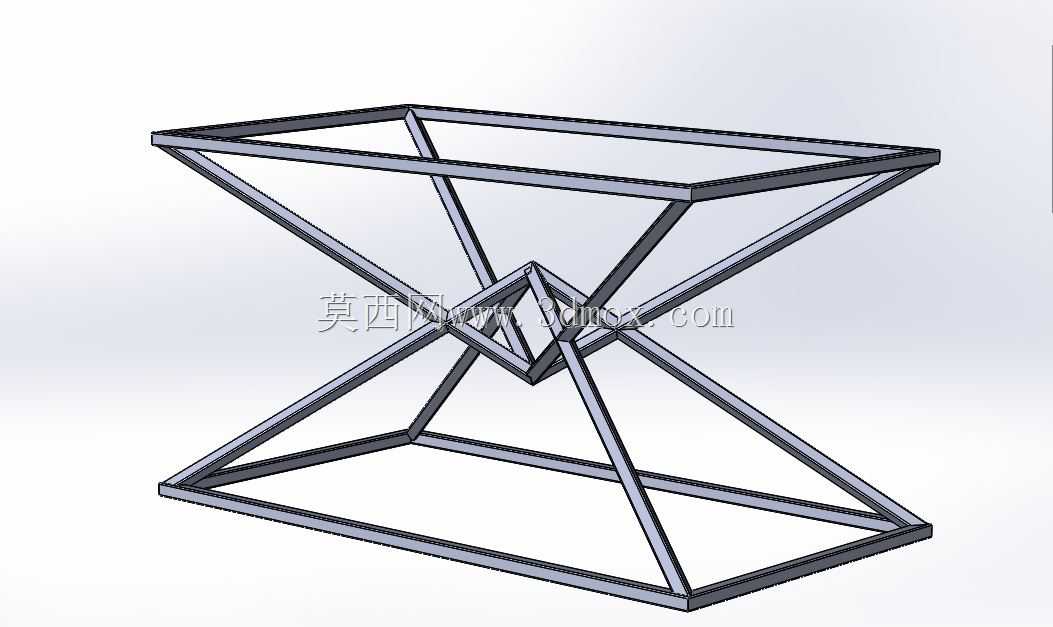

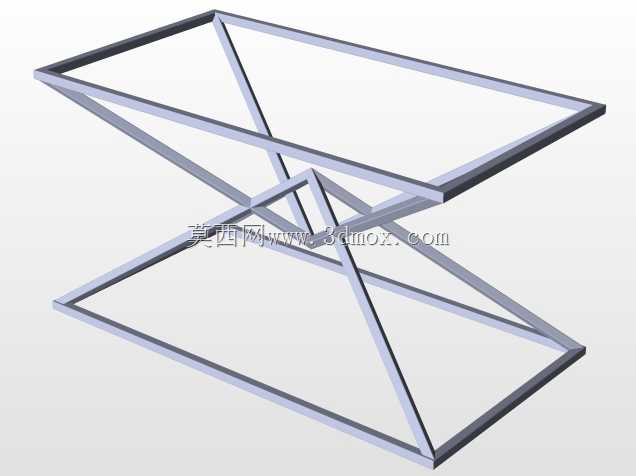

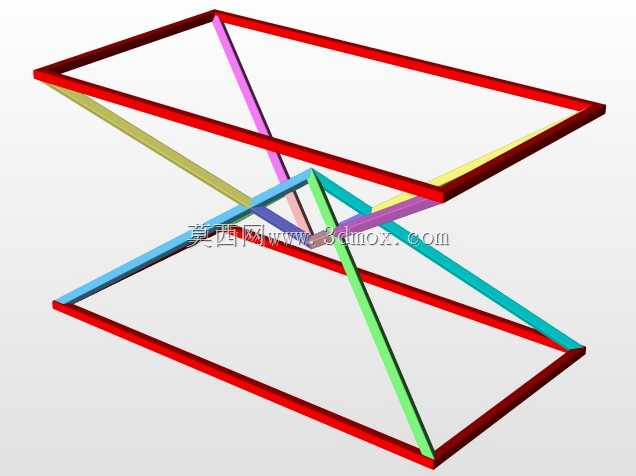

　　这款交叉斜撑式钢结构桌架，主要面向餐饮空间、小户型居家餐厅、开放式办公休闲区等场景使用，作为餐桌的核心承重支撑结构，可适配不同材质的桌面，包括岩板、实木颗粒板、钢化玻璃、实木板等常见桌面材料，无需额外定制复杂连接件即可完成组装。从结构受力角度来看，该框架采用上下双矩形框作为基础承载单元，上框直接与桌面底面通过螺栓连接，下框作为落地支撑与地面接触，中间通过四组交叉斜向方管杆件完成上下框的力传导，这种结构形式摒弃了传统桌架四条直腿加横撑的常规设计，利用三角形稳定原理，在减少杆件用量的同时提升了整体抗侧移能力，日常使用中即使受到侧向倚靠、桌面物品偏载放置的作用力，也不会出现框架晃动摇摆的问题。设计过程中优先考虑了材料的合理利用，

　　所有杆件均采用标准规格的方形钢管，下料时仅需定尺切割斜口，无需复杂的冲压、折弯工序，焊接位置集中在杆件交汇的中心节点与上下框的角部连接点，焊接作业量相比同规格传统桌架减少约30%，适合批量焊接加工生产。框架的外形尺寸适配常规6人位餐桌规格，上框尺寸略小于桌面尺寸，安装后桌面边缘可预留50-80mm的悬边，既避免框架突出硌腿，也能保证桌面受力均匀传递到上框的四个边梁上；下框尺寸略大于上框，落地后形成上窄下宽的支撑轮廓，有效提升了整体的抗倾覆性能，即使桌面边缘放置较重物品，也不会出现桌体侧翻的风险。安装边界方面，框架整体高度符合人体工程学要求，适配常规餐椅的坐高，使用者落座后腿部可伸入上下框之间的空间，交叉斜撑的位置经过反复调整，

　　避开了人腿正常活动的区域，不会出现磕碰腿部的问题；下框底部预留了可调脚轮或者防滑脚垫的安装螺孔，可根据使用场景选择安装防滑脚垫用于固定位置使用，或者安装万向脚轮方便桌体移动清洁。从实际使用场景出发，该框架的镂空结构没有多余的遮挡部件，日常清洁时可以直接擦拭地面，不会出现传统桌架横撑位置积灰难以清理的问题；钢结构表面经过喷塑处理后，耐油污、耐水擦，适合餐厅这类容易洒落汤汁、饮品的使用环境，长期使用也不会出现锈蚀、掉漆的问题。结构受力计算时，按照桌面均布载荷150kg、边缘集中载荷50kg的工况进行校核，交叉斜撑采用等边角钢或者方管时，杆件的长细比控制在合理范围内，不会出现受压失稳的问题，中心交汇节点采用围焊处理，

　　焊缝强度满足载荷传递要求，上下框的边管采用闭口矩形截面，抗扭性能优异，即使桌面放置重物出现局部变形，框架也能保持整体结构的完整性。该框架还具备一定的拓展性，可根据实际需求调整上下框的长宽尺寸，适配4人位、8人位甚至更长的条形餐桌，斜撑的角度可随上下框的尺寸差、框架高度进行调整，无需重新设计核心节点结构，仅需调整杆件下料长度即可完成不同规格产品的衍生设计，大幅降低了系列化产品的开发成本。
