41Cr4材质对开式安装法兰垫片结构

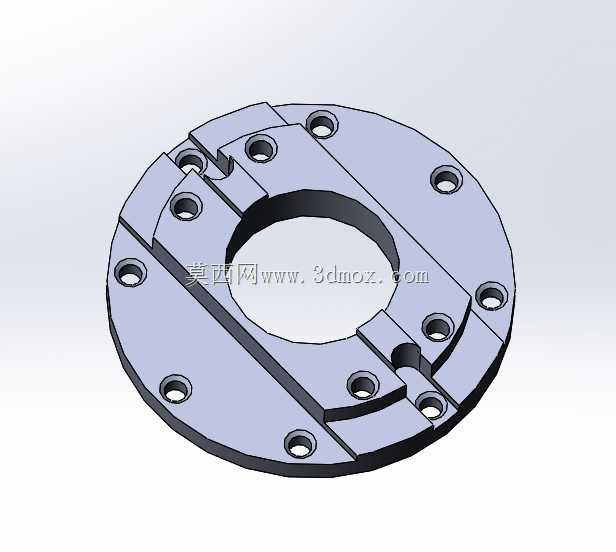

　　在重载传动、液压管路连接以及精密设备的安装工位中，这类对开式垫片常被用于轴端密封、法兰面间隙补偿以及部件安装定位的场景，区别于整体式环形垫片，对开结构的设计能够在不拆卸端侧已装配件的前提下，完成垫片的更换与间隙调整，大幅降低设备运维阶段的拆装工作量，尤其适合管线密集、周边部件排布紧凑的安装空间。从结构设计来看，该垫片采用分体对合的环形基体，基体上沿圆周方向均匀排布多组安装通孔，孔位的位置度公差严格控制在0.02mm范围内，保证与配对法兰的螺栓孔能够完全对中，避免安装时出现螺栓别劲、密封面压合不均的问题。垫片的对合接缝处设计有阶梯咬合结构，并非简单的直切对拼，这种结构能够在垫片压合后阻断接缝处的泄漏通道，即使在承受一定径向压力的工况下，也不会出现介质从拼缝位置渗漏的问题。材质选用41Cr4合金结构钢，经过调质处理后基体硬度达到HB220-250，兼具足够的结构强度与韧性，既能够承受螺栓预紧时的压应力，避免长期受压出现塑性变形导致密封失效，也能在设备运行产生小幅振动时保持尺寸稳定性，不会因疲劳出现开裂问题。

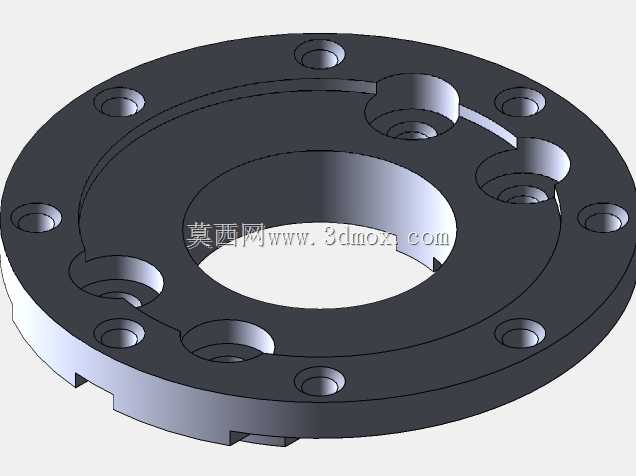

　　从安装边界来看，该垫片的外圆尺寸适配常规DN80规格的法兰安装位，内孔直径预留了足够的轴件或管路穿过空间，垫片整体厚度控制在8mm，能够补偿0.1-0.5mm范围内的法兰面间隙，安装时无需额外加工调整，直接对合后穿入螺栓即可完成装配。垫片表面做了发黑防锈处理，能够适应车间常规的潮湿工况，避免长期存放或使用过程中出现锈蚀卡滞的问题。在实际选型应用中，这类垫片常被用在减速机输出端法兰、液压阀块安装面以及通讯基站设备的天线转轴安装位，既可以作为密封承压件使用，也可以作为调整垫片来补偿部件加工累积的尺寸误差，保证装配后两端部件的同轴度符合设计要求。设计过程中，针对圆周安装孔的排布，特意将其中两组孔位设置在靠近对合接缝的位置，螺栓预紧时能够首先将对合缝位置压合紧密，避免接缝处出现翘起间隙，同时在垫片的非安装面一侧设计有浅槽定位结构，能够与配对法兰面上的凸台配合，防止设备运行过程中垫片出现周向转动，避免孔位错位引发的连接松动。不同于普通橡胶或纸质垫片，金属材质的该款垫片能够承受更高的工作温度与压力，在-20℃到120℃的工作环境下都能保持稳定的力学性能，不会出现材质老化、冷流变形的问题，适合长期免维护的安装工位使用。在三维建模过程中，所有安装孔的倒角、接缝处的咬合间隙、表面的粗糙度要求都做了完整的特征还原，能够直接用于工程出图、装配干涉检查以及加工工艺的模拟，结构设计上充分考虑了加工可行性，所有特征都可以通过常规的铣削、钻孔工序完成加工，无需特殊工装，能够有效控制加工成本，适配批量生产的需求。
