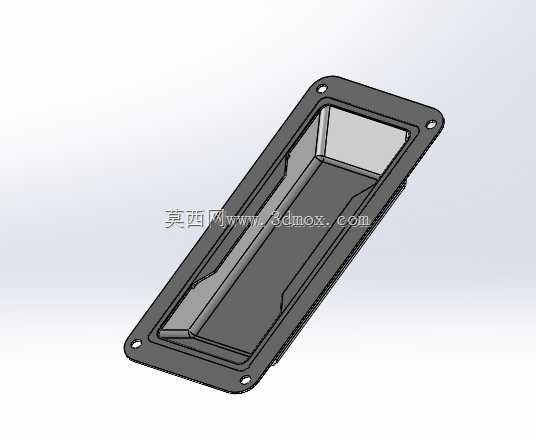

嵌入式暗装闸门提拉操作手柄结构

　　这款暗装式提拉手柄主要适配各类小型检修闸门、设备舱门的手动启闭操作场景，在水利设施旁的户外控制箱、工业设备侧开检修门、仓储设备嵌入式舱门等场景中都能见到这类结构的应用，相比外凸式拉手，它的嵌入式结构不会在门板外侧形成突出障碍，能避免通行、设备转运过程中剐蹭磕碰，也能减少外力撞击导致拉手变形损坏的概率。从功能设计上看，整个手柄采用沉台嵌入式安装逻辑，安装完成后拉手的握持面与门板外表面基本齐平，仅预留手指伸入的操作空间，不需要操作时整个构件完全藏在门板的安装沉槽内，不会额外占用门板外侧的空间，尤其适合安装在通道狭窄、设备排布密集的区域。设计过程中首先考虑的是握持受力的合理性，手指伸入的内槽深度经过适配，成年人四指可以完全探入槽内发力，

　　提拉时的受力方向与闸门启闭的施力方向保持同轴，不会出现偏载力矩导致的卡滞，槽体内侧的受力边做了圆弧过渡处理，长期提拉操作不会硌手，也能避免应力集中导致的构件开裂。外围的安装法兰边做了等宽设计，四个安装孔分别布置在法兰的四个角位，孔位间距按照通用的薄板安装标准设定，适配1.5mm到3mm厚度的门板安装，安装时只需要在门板上开出对应尺寸的矩形沉槽，将手柄整体嵌入后从外侧用紧固件固定即可，不需要在门板内侧额外设计复杂的固定结构，安装边界的容错空间充足，即使门板开孔存在0.5mm以内的尺寸偏差，法兰边也能完全覆盖开孔边缘，不会露出缝隙影响外观。整个构件的主体采用一体折弯成型的钣金结构，槽体的侧壁做了向内的翻边加强，

　　在承受垂直方向150kg以内的提拉载荷时，槽体不会出现明显的形变，法兰边与槽体的衔接位置做了圆角过渡，既可以减少安装时的锐边划伤风险，也能分散安装紧固时的压应力，避免法兰边受压变形。槽体内部的握持面做了微幅的内凹弧度，贴合手指弯曲的形态，提拉时的接触面积更大，单位面积的受力更小，即使戴劳保手套操作也能稳定发力不会打滑。在实际选型适配时，需要注意门板内侧需要预留足够的沉槽深度，整个手柄嵌入门板后的内侧突出量不超过30mm，不会与门板内侧的加强筋、锁具构件产生干涉，对于需要做密封处理的舱门，还可以在法兰边与门板接触面加装密封胶条，避免雨水、灰尘从安装缝隙进入舱内。这类暗装手柄相比传统的外旋式拉手，没有外露的转动销轴，

　　不存在长期使用后销轴锈蚀导致拉手无法翻出的问题，整体没有活动构件，故障率更低，在户外高湿度、多粉尘的使用环境下也能保持稳定的操作性能，不需要定期加注润滑脂维护。结构设计上充分考虑了钣金加工的工艺性，所有折弯角度均为90度，不需要特殊的成型模具，常规的数控折弯设备即可完成加工，四个安装孔为统一规格的圆孔，钻孔或者冲孔加工都能轻松实现，量产时的加工效率高，成本控制难度低。在闸门配套使用时，手柄的安装位置通常设置在闸门启闭侧的居中位置，操作人员站立时手部自然下垂即可探入握持，不需要抬手或者弯腰操作，符合人机工程学的施力角度，单次提拉操作的行程与闸门的手动启闭行程匹配，不需要反复调整握持位置即可完成闸门的开启或者闭合动作。
