商用车底盘钢板弹簧悬架带安装支座结构

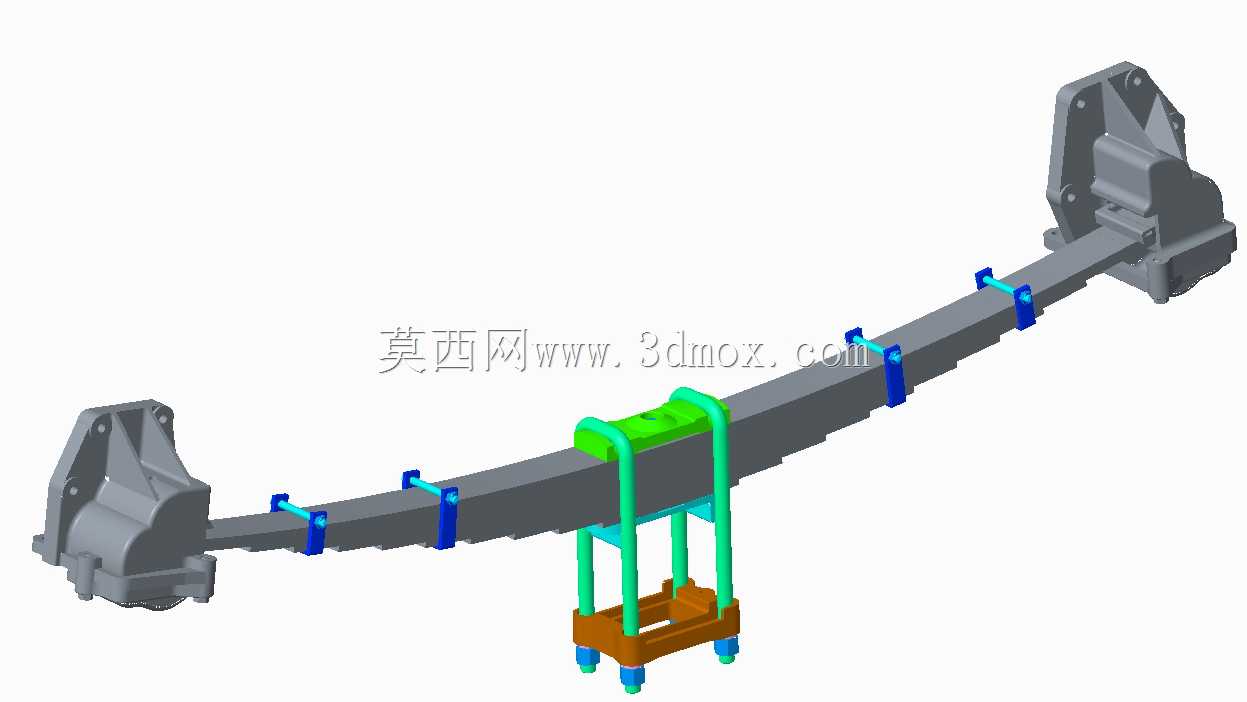

　　这套结构对应商用车非独立悬架的核心承载弹性组件，日常在轻卡、中重卡以及工程自卸车的前后桥位置都能见到同类结构的应用，主要承担车身与车桥之间的载荷传递，同时过滤路面颠簸带来的冲击，避免刚性连接直接将振动传递至车架与货厢，提升行驶过程中的平顺性，也能减少车架、货厢以及车载货物受振动冲击出现的结构疲劳损坏。从结构组成来看，整套组件包含两端的铸造安装支座、多片叠合的钢板弹簧主片、U型固定螺栓、中部的限位支撑结构以及配套的缓冲垫块，两端支座直接通过螺栓固定在车架纵梁的对应安装位上，支座上的铰接孔用于连接钢板弹簧的卷耳端，预留的铰接间隙可以保证弹簧在受力变形时能够自由绕铰接点转动，适配车辆行驶过程中车桥与车架之间的相对位移。

　　设计过程中首先要匹配整车的轴荷参数，确定钢板弹簧的片数、每片的厚度与弧高参数，保证空载状态下弹簧有足够的预紧力，不会出现片间松动异响，满载状态下弹簧的变形量在设计行程范围内，不会出现压并导致缓冲失效的情况。中部的U型螺栓需要匹配车桥的安装截面尺寸，螺栓的夹紧力经过校核，保证车辆在颠簸路面行驶、紧急制动以及转向侧倾时，钢板弹簧与车桥之间不会出现相对窜动，避免连接松动引发的行驶安全隐患。中部额外设置的绿色限位支架与下方的缓冲支撑结构，主要作用是限制弹簧的最大变形量，当车辆重载通过坑洼路面、弹簧压缩量达到设计阈值时，缓冲块会先接触支架，避免弹簧片被过度挤压出现断裂，同时也能防止车桥直接撞击车架造成结构损坏。安装边界上，

　　两端支座的安装孔位间距需要严格匹配对应车型车架纵梁的孔位布局，支座的铰接孔中心高度要符合整车底盘的布置高度要求，保证装配后车架的离地高度在设计范围内，不会出现底盘过低通过性不足，或者过高导致整车重心偏移影响行驶稳定性的问题。弹簧主片的宽度方向尺寸需要避让周边的制动管路、线束以及转向拉杆的运动路径，在车轮上下跳动的全行程内，弹簧与周边部件都要保留足够的安全间隙，避免运动干涉造成部件磨损。片间的接触位置在设计时就考虑了摩擦阻尼的匹配，通过片间的摩擦作用可以快速衰减振动，不需要额外搭配大阻尼的减震器就能满足部分重载车型的减震需求，同时每片弹簧的端部都做了倒角处理，减少应力集中，提升弹簧的疲劳寿命，避免长期交变载荷下出现片端断裂的故障。

　　这套结构的建模过程严格按照实际装配关系搭建，每个连接部件的装配约束都和实车装配逻辑一致，铰接位置保留了对应的转动自由度，夹紧位置设置为固定约束，能够直观展示整套悬架弹簧的工作状态，也可以用于后续的运动干涉检查、载荷仿真分析的基础模型参考，帮助设计人员快速验证结构匹配性，减少实车试制阶段的问题排查成本。
