带有限元应力分析结果的直齿齿轮轴结构

　　这款直齿齿轮轴是机械传动系统里的核心承载零件，日常在小型减速箱、通讯设备微调机构、轻工输送设备的动力传递单元中都能见到它的身影，它的核心作用是把输入端的旋转扭矩通过轮齿啮合传递给下游传动件，同时自身要承担啮合过程中的径向力、圆周力以及短时过载带来的冲击载荷，和分体式的齿轮与轴装配结构不同，这种齿轮与轴身一体化的设计，省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了键槽应力集中、配合面打滑松动的问题，特别适合安装空间紧凑、传递扭矩中等、对传动同轴度要求较高的工况。

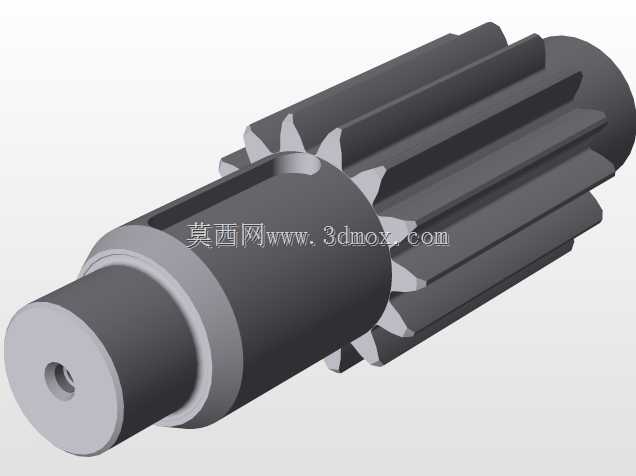

　　从结构设计逻辑来看，这款齿轮轴的轮齿采用标准直齿圆柱齿形，齿向与轴的轴线完全平行，加工时可以直接用滚齿机一次装夹完成齿形加工，相比斜齿齿轮轴不需要额外调整滚齿机的螺旋角参数，加工工序更短，装配时也不会产生额外的轴向力，不需要在轴端配置承受轴向载荷的推力轴承，能进一步压缩整个传动单元的轴向安装尺寸。轴身的台阶结构是按照安装边界做的分段设计：靠近轮齿一侧的大直径轴段是主承载轴颈，用来装配深沟球轴承作为旋转支撑，轴颈的直径公差按照过渡配合要求选取，既能保证轴承内圈与轴颈同步旋转，又不会因为过盈量过大导致轴承内圈胀大影响游隙；轮齿另一侧的小直径轴段是动力输入端，轴端加工有中心孔作为加工时的定位基准，同时可以根据装配需求加工平键槽或者D型切面，用来和联轴器、带轮等输入件连接，避免动力输入时出现相对转动。

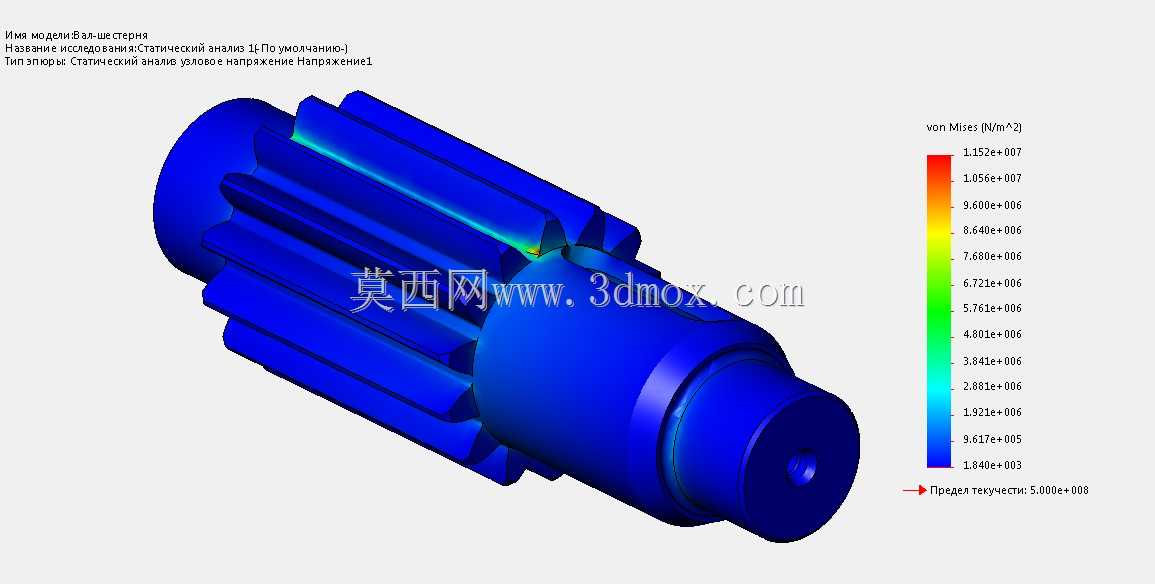

　　图中附带的应力云图是静力学仿真分析的结果，能看到轮齿齿根位置是应力集中的核心区域，这和实际工程中的失效位置完全吻合——齿轮轴的疲劳断裂绝大多数都出现在齿根过渡圆角处，所以设计时特意在齿根位置做了R0.3以上的过渡圆角，没有采用清根设计，就是为了降低齿根的应力集中系数，提升零件的抗疲劳寿命。仿真结果里的最大应力值远低于常用40Cr调质处理后的许用应力，说明常规工况下这款零件的强度储备足够，即使出现1.5倍额定载荷的短时冲击，也不会出现塑性变形或者断齿问题。

　　在安装边界的尺寸匹配上，这款齿轮轴的总长度控制在适配小型安装腔体的范围，轮齿的齿顶圆直径和相邻啮合齿轮的中心距严格按照标准模数匹配，轴颈的长度和轴承宽度、腔体侧壁的安装槽尺寸对应，不会出现装配时轴颈过长顶到轴承端盖、或者过短导致轴承支撑刚度不足的问题。轴身的所有台阶过渡位置都做了倒角处理，没有尖锐的棱角，一方面是避免装配时划伤轴承内圈、密封件等配套零件，另一方面也能去除热处理时的应力集中尖角，减少淬火开裂的风险。

　　实际使用中，这款齿轮轴的润滑方式可以根据传动箱的结构选择油浴润滑或者脂润滑，直齿结构的轮齿啮合时不会产生轴向窜动，运转时的噪音比同参数的斜齿结构略高，但胜在装配简单、维护方便，不需要频繁调整轴向间隙，在对噪音要求不高、追求结构可靠性的民用通讯设备、小型轻工机械的传动单元里适用性很强。设计时没有在轴身上加工多余的减重孔或者工艺槽，就是因为轴类零件的扭转刚度和截面惯性矩直接相关，多余的挖孔会大幅降低轴的抗扭刚度，反而容易在长期交变载荷下出现疲劳裂纹，一体化的实心结构虽然重量略大，但刚度和强度表现更稳定，适合批量加工生产。
