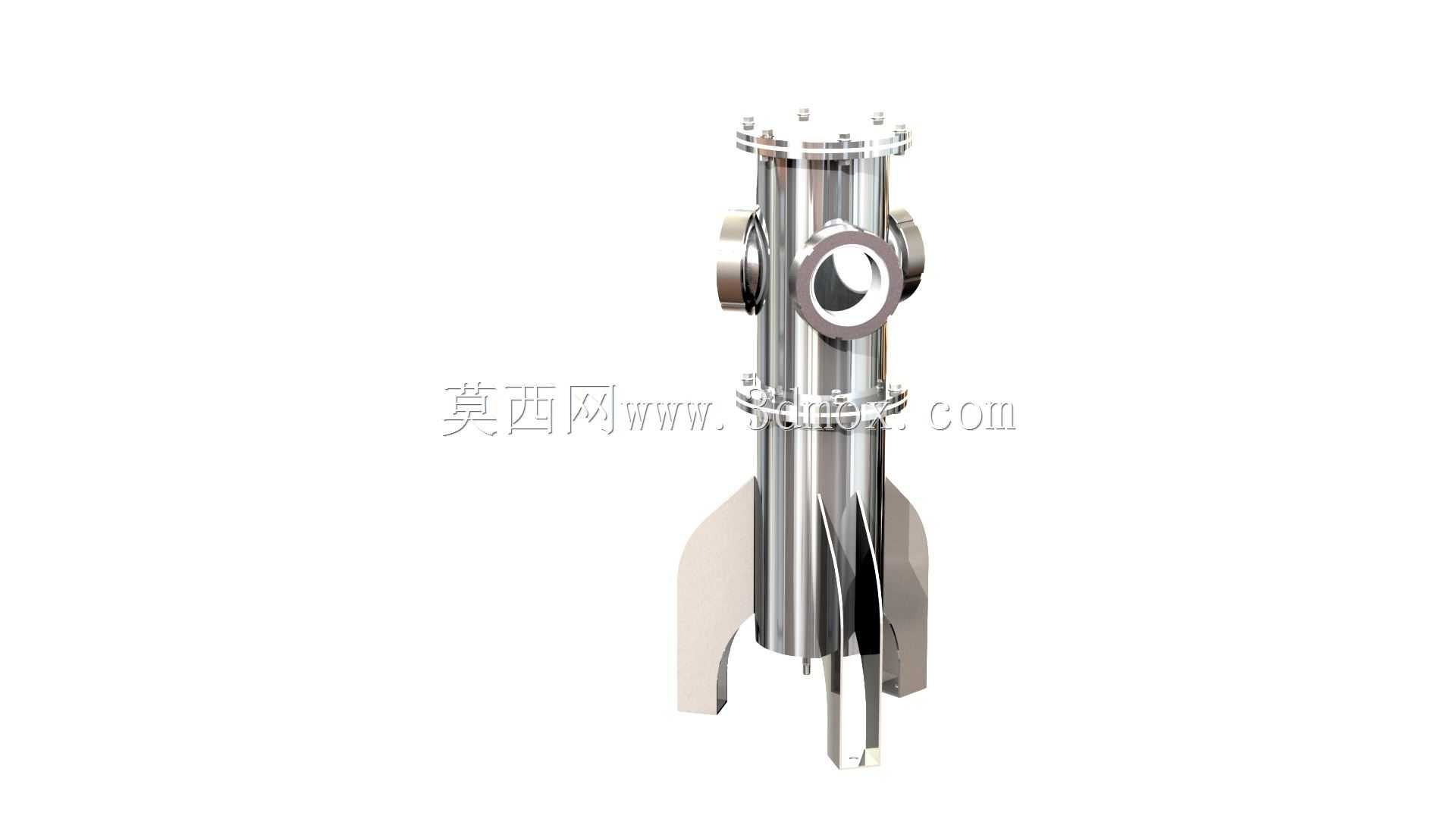

不锈钢立式跳跃火箭造型流体过滤装置

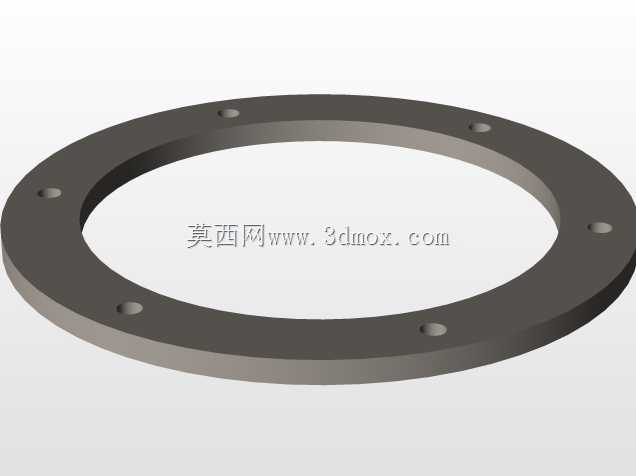

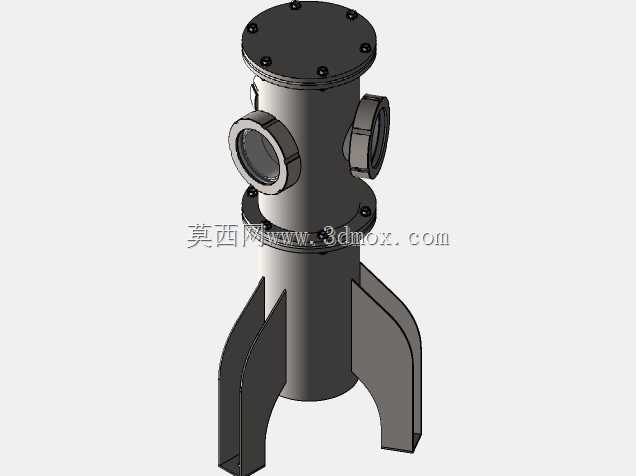

　　该款立式不锈钢过滤装置采用了辨识度较高的跳跃火箭造型设计，主体采用卫生级不锈钢材质加工成型，整体为立式圆柱罐体结构，底部设置三个对称分布的支撑翼脚，既呼应了火箭造型的设计语言，也能在安装时提供稳定的三点支撑，无需额外焊接安装底座即可平稳放置在平整的生产车间地面上，支撑翼脚与罐体主体采用圆弧过渡焊接，打磨处理后无卫生死角，符合食品级流体处理设备的清洁要求。罐体顶部采用快开式法兰压盖结构，通过周向均匀分布的紧固件实现密封锁紧，日常更换内部过滤滤芯、清理滤渣时无需完全拆卸顶部管路，松开紧固件即可掀开压盖完成维护操作，压盖与罐体接触位置设置食品级密封胶圈，可承受0.6MPa以内的工作压力，满足常规液态物料过滤的承压需求。

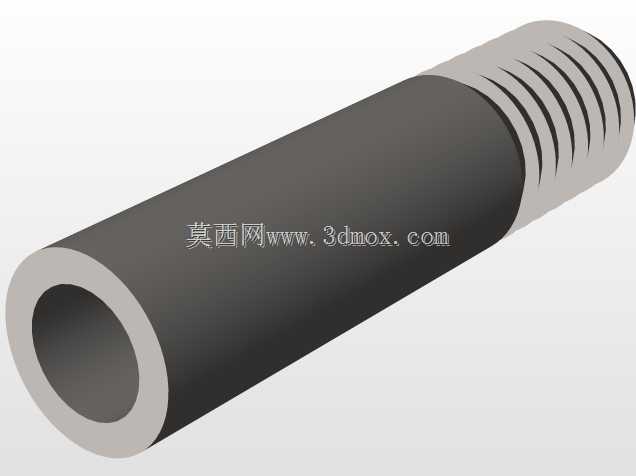

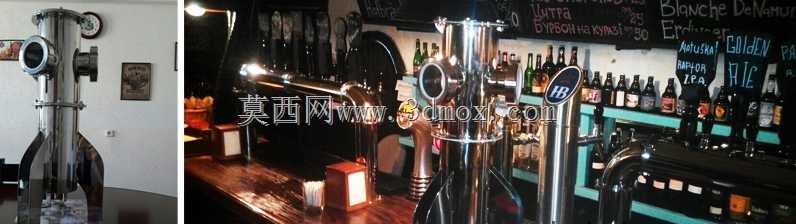

　　罐体中上部对称设置两个侧接管道接口，可作为待过滤流体的进料口与出料口，接口采用标准卫生级快装接头设计，可直接对接生产车间现有同规格的流体输送管道，无需额外加工转换接头；其中一个接口旁设置圆形透明视镜，可直接观察罐体内部流体的流动状态、过滤层积渣情况，操作人员无需开盖即可判断是否需要更换滤芯或清理滤渣，大幅降低日常巡检的工作量。从实际应用场景来看，该设备可适配啤酒、果酒等液态饮品生产过程中的终端精滤工序，也可用于日化、制药行业中小批量洁净流体的杂质过滤，立式结构的设计相比卧式过滤设备占用更小的地面安装空间，相同占地面积下可实现更大的有效过滤容积，罐体内部可根据过滤精度需求更换不同目数的过滤芯、滤膜或者滤料层，

　　适配从粗滤到精滤的多道工序需求。在建模设计过程中，首先确定罐体的核心通径尺寸，按照额定处理流量计算罐体的有效容积，再围绕圆柱罐体的基础轮廓做造型优化，将底部支撑结构设计为火箭尾翼的流线型形态，顶部压盖的紧固件排布参考火箭头部的连接结构做等距分布，侧接接口的位置避开支撑翼脚的安装空间，保证外部管路连接时不会与支撑结构产生干涉；视镜的安装位置设置在操作人员站立时的视线平齐高度，无需踮脚或弯腰即可清晰观察内部状态，符合生产现场的人机工程要求。设备的整体安装边界需要考虑顶部开盖的操作空间，罐体上方需预留至少等于罐体直径的竖向空间，方便维护时向上掀开快开压盖、取出内部过滤组件，侧方接口位置需预留管道安装与阀门操作的手部空间，

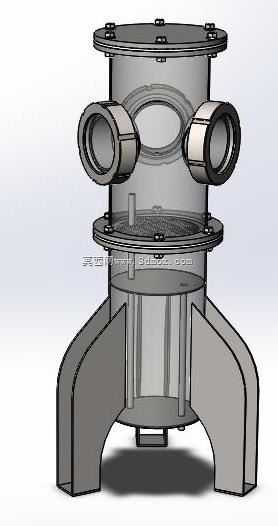

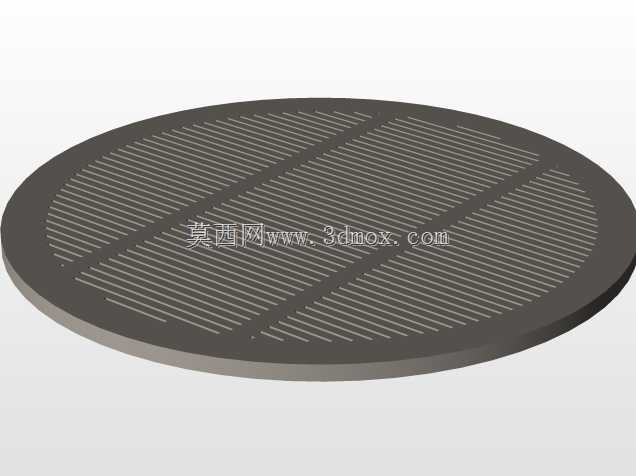

　　支撑翼脚的外边缘距离罐体中心的尺寸控制在合理范围，既保证支撑稳定性，也不会过多占用周边设备的安装位置。罐体的所有外露边角均做倒圆角处理，避免生产过程中操作人员磕碰受伤，外表面采用镜面抛光处理，不易积灰积污，日常清洁时只需用洁净抹布擦拭即可保持外观整洁，符合食品生产车间的卫生管理要求。流体在罐体内部的流向设计为下进上出或者侧进侧出，可根据现场管路排布灵活调整接口的进出方向，内部设置的滤芯定位结构可保证过滤组件安装后无旁流间隙，避免未经过滤的流体从滤芯与罐体的缝隙中流出，保障过滤精度稳定。该造型的过滤设备相比常规圆柱形过滤罐，在满足同等过滤性能的前提下，具备更强的视觉辨识度，可用于展示型生产车间、文创类饮品生产线的设备配置，兼顾实用功能与展示效果。
