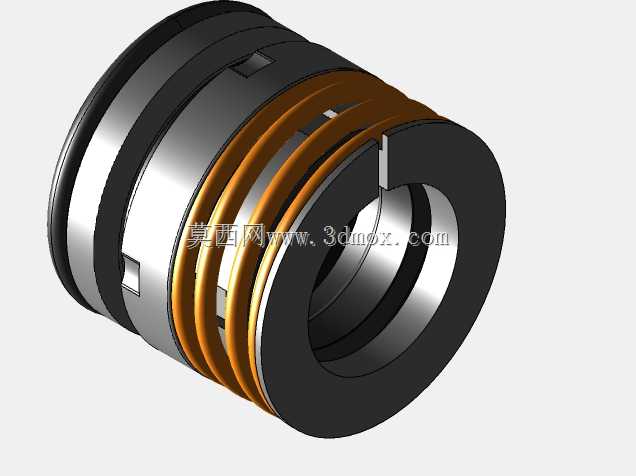

直径24mm轴用剖分式机械密封结构

　　在泵类、反应搅拌设备、旋转传动机构的运行场景里，轴部位置的介质泄漏一直是影响设备连续运行周期的核心问题，这款适配24mm直径轴的机械密封，就是针对中小通径旋转轴的动密封需求设计的径向密封结构。从实际使用场景来看，这类密封常应用在小型离心泵、计量泵、小型搅拌装置的传动轴穿出位置，替代传统的填料密封结构，能大幅降低轴部的摩擦损耗，同时减少输送介质沿轴间隙的外漏，尤其是在输送清水、低粘度润滑油、弱腐蚀性化工介质的工况下，这类结构的密封稳定性远优于接触式填料密封。

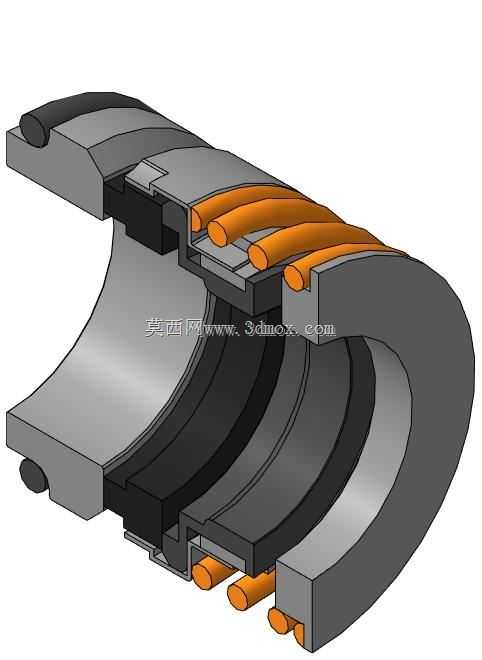

　　从结构设计逻辑来看，这款密封采用了剖分式的环体布局，整个密封环沿轴向分为多个功能段，靠近介质侧的第一道密封环采用硬质耐磨材质，直接与轴套表面形成贴合摩擦副，摩擦副的端面做了高精度的平面度处理，保证运转过程中动环和静环的贴合面始终保持均匀接触，不会因为轴的小幅径向跳动出现密封面间隙。中间的弹性补偿段采用了多组周向布置的圆柱弹簧结构，和传统的单弹簧机械密封不同，多组小弹簧沿密封环周向均匀排布，能给密封端面提供更均匀的轴向压紧力，即使密封端面出现微量磨损，弹簧的预紧力也能持续推动动环补偿磨损量，避免密封面因为磨损出现压紧力不足的问题。弹簧外侧设置了独立的隔离腔，能避免输送介质中的固体颗粒进入弹簧间隙，防止弹簧卡滞导致补偿失效。最外侧的静密封段采用了O型圈与壳体安装腔配合，形成静密封边界，阻断介质沿密封件外圆与安装腔体之间的泄漏通道。

　　从安装边界尺寸来看，这款密封的内孔适配直径24mm的旋转轴，安装时不需要对轴做额外的车削加工，只要轴表面的粗糙度达到Ra1.6以上，没有明显的轴向划痕就可以满足安装要求。密封的外圆尺寸和轴向安装长度都按照中小规格泵腔的标准密封腔尺寸设计，能直接替换同规格的原有填料密封或者老旧机械密封，不需要对设备的密封腔体做二次改造。安装过程中要注意密封的剖分面对齐精度，两个半环的对接面要完全贴合，不能出现错位，否则会在对接位置形成泄漏通道。弹簧的预紧压缩量要控制在设计范围内，压缩量过大会导致密封端面比压过高，加剧摩擦副的磨损，缩短密封使用寿命；压缩量过小则会导致端面比压不足，介质容易从密封面之间渗漏。

　　在实际运行过程中，这类机械密封的适用线速度不超过10m/s，工作压力范围在0到1.6MPa之间，能适应常规工业场景下的旋转轴密封需求。和普通的骨架油封相比，这类机械密封的使用寿命更长，正常维护工况下可以连续运行8000小时以上，不需要频繁更换密封件，能大幅降低设备的停机维护时间。设计过程中特意将弹簧组件布置在密封的非介质接触侧，既可以减少介质对弹簧的腐蚀，也能避免介质中的纤维、固体杂质缠绕弹簧，保证弹性补偿结构的动作灵活性。密封的动环和静环摩擦副配对采用了硬对软的材质组合，动环采用硬质合金材质，静环采用碳石墨材质，这种配对方式的摩擦系数低，自润滑性能好，即使短时间出现干摩擦工况，也不会立刻出现密封面烧损的问题，能应对设备启动阶段的短时间缺液工况。

　　从结构细节来看，密封环上设置了专门的防转销槽，安装时防转销嵌入腔体的销孔内，能避免静环随轴一起转动，保证静环和腔体之间的相对静止，防止静环外圆的O型圈被转动磨损。密封的轴向定位台阶尺寸做了公差优化，安装后密封的端面和轴的垂直度误差可以控制在0.02mm以内，避免因为安装偏斜导致密封面局部压力过大，出现偏磨问题。针对不同的介质工况，这款密封的辅助O型圈可以更换不同材质，输送油性介质时采用丁腈橡胶材质，输送弱腐蚀性介质时采用氟橡胶材质，不需要改动主体金属结构，就能适配不同的工作介质，提升了密封结构的通用适配性。
