双座钢管式越野赛车车架结构设计

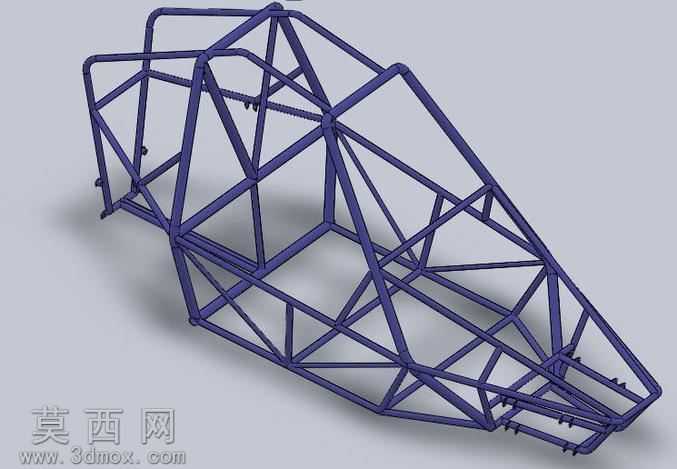

本作品为双座越野车型的承载式钢管车架三维设计，整体采用空间桁架式管架结构，在三维建模过程中严格遵循越野赛事的车身安全规范与部件适配要求，参考澳大利亚ST-2越野车型的布局逻辑完成整体框架搭建，所有安装点位的尺寸匹配均适配俄罗斯制式的汽车零部件，确保后续实车制造时的部件装配兼容性。建模阶段首先完成整车轴距、轮距、座舱空间的基准参数设定，以圆形钢管作为基础建模单元，通过三维草图绘制整体框架的空间走线，精准控制每一段管材的弯折角度、连接位置与空间走向，确保主受力环、前部防撞结构、侧边防撞梁、座舱围护结构、后部动力安装区的管材排布符合力学传递逻辑。车架前部设计为锥形收窄的防撞吸能结构，预留了前悬架安装支座、转向机构固定位、散热系统安装空间；中部座舱区域严格按照双座布局划定乘坐空间，设计了符合安全标准的防滚笼主环、斜向支撑结构、座椅安装横梁、安全带固定点位，管材连接处均采用相贯线贴合的焊接结构设计，避免应力集中；后部框架预留了动力总成、后悬架、燃油系统的安装点位，通过多组斜向支撑管材强化后部承载能力，匹配越野工况下的大载荷冲击需求。材质设定上，车架主体管材赋予高强度合金钢材质，渲染阶段调整金属材质的表面粗糙度与反光参数，呈现出金属管材的哑光质感，通过环境光影的调整清晰展现每一段管材的空间位置与连接关系，整体结构无冗余设计，在保证结构强度、抗扭刚度的前提下尽可能控制车架整体重量，兼顾越野场景下的抗冲击性能与轻量化需求，可直接用于后续的有限元力学分析、管材下料加工与实车焊接组装参考。
