集成电源插座功能的脚踏控制装置结构设计

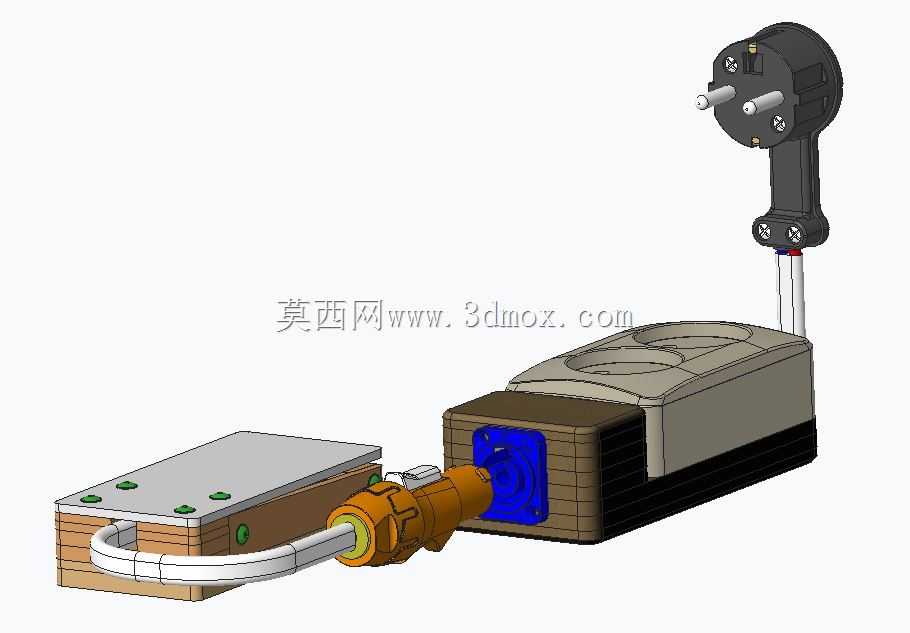

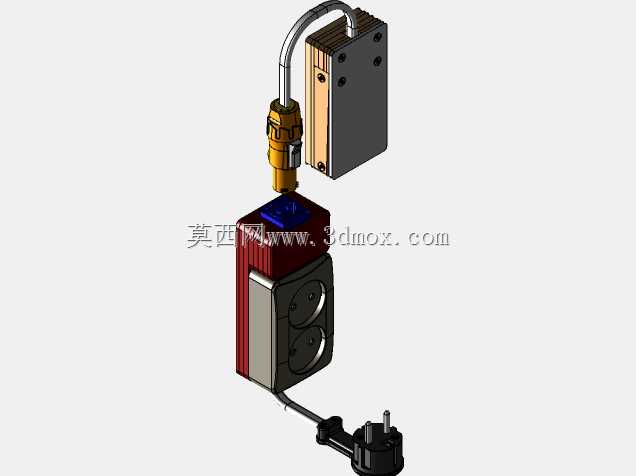

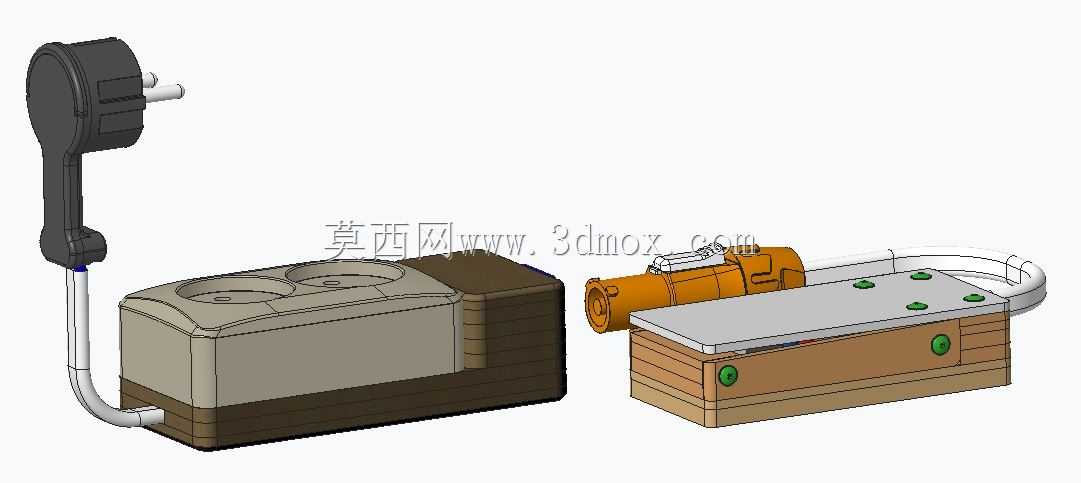

　　在工业装配、小型加工设备、医疗辅助操作台以及家用DIY工作台的实际使用场景中，操作人员往往需要在双手持握工件、操作工具的状态下完成设备启停、模式切换等控制动作，同时作业区域的手持电动工具、小型检测设备还需要就近取电，传统独立布置的脚踏开关与墙面/桌面插座往往存在走线杂乱、取电位置距离操作点过远、踏板易被线缆牵绊的问题，这款集成插座功能的脚踏控制装置正是针对这类实际痛点完成的结构设计。从结构布局来看，整个装置分为踏板主体、集成供电模块、外接引线三个核心部分，踏板主体采用上下分壳的包覆式结构，上壳表面设置两处内凹的防滑定位区域，适配操作人员脚掌踩踏的着力位置，避免作业过程中脚滑移位，下壳作为整个装置的承载基座，边缘做了加厚的防撞结构，

　　内部预留了控制触点、接线端子的安装腔体，同时在靠近引线的一侧设置了线缆防弯折的护套结构，避免长期踩踏拉扯导致引线内部线芯断裂。集成供电模块布置在踏板主体的侧上方位置，采用带防护盖的插座结构，插孔位置设置了安全防护门，避免金属碎屑、灰尘落入插孔造成接触不良或短路风险，插座模块与踏板控制回路做了电气隔离，内部设置独立的接线腔，强电走线与控制信号走线分开排布，避免强电干扰控制信号的稳定性。外接引线采用一体化的护套线缆，从踏板基座的侧端引出，线缆根部做了加长的防弯护套，适配车间地面拖拽、频繁弯折的使用工况。从安装边界来看，整个踏板主体的长宽尺寸适配42码及以下的脚掌完全放置，踩踏行程控制在适合脚感的范围，触发力度设置在不会被误触、

　　同时不需要刻意大力踩踏的区间，长时间踩踏不会造成脚踝疲劳，基座底部预留了防滑橡胶垫的安装槽，可粘贴橡胶垫避免在光滑地面、环氧地坪上使用时出现滑移，整个装置的高度控制在不会绊倒过往人员的范围，放置在地面不会过度凸起。设计过程中充分考虑了不同场景的使用需求，踏板的控制触点采用自复位结构，踩下触发、松开复位，也可根据实际使用需求更换为自锁式触点结构，适配需要持续触发的设备控制场景；集成插座的载流能力匹配常规手持电动工具、小型设备的用电需求，内部接线端子采用压接+螺丝紧固的双重固定方式，避免长期使用过程中接线松动导致的发热问题。外壳材质选用抗冲击的工程塑料，可承受常规的重物磕碰、工具坠落冲击，表面做了哑光磨砂处理，避免车间灯光、

　　操作台灯光反射造成的视觉干扰，插座模块的防护等级适配车间多尘、偶尔有液体飞溅的使用环境，无需额外加装防护盒即可直接在常规生产环境使用。不同于传统脚踏开关仅具备控制功能、传统插座仅具备供电功能的分离式设计，这款集成结构将两个高频使用的功能整合到同一个装置上，既减少了作业区域的布线点位，也让操作人员在踩踏控制的同时，无需起身即可就近插拔工具电源，大幅提升操作的流畅度，尤其适合小型装配工作台、电子维修工位、缝纫加工工位这类需要频繁使用手持电动工具、同时需要脚踏控制设备运行的场景，结构上没有冗余的复杂零件，所有部件均采用常规的标准件与易加工的壳体结构，后期维护更换触点、插座模块都无需复杂工具，可快速完成拆装检修。
