CNCBF10滚珠丝杠支撑座结构设计

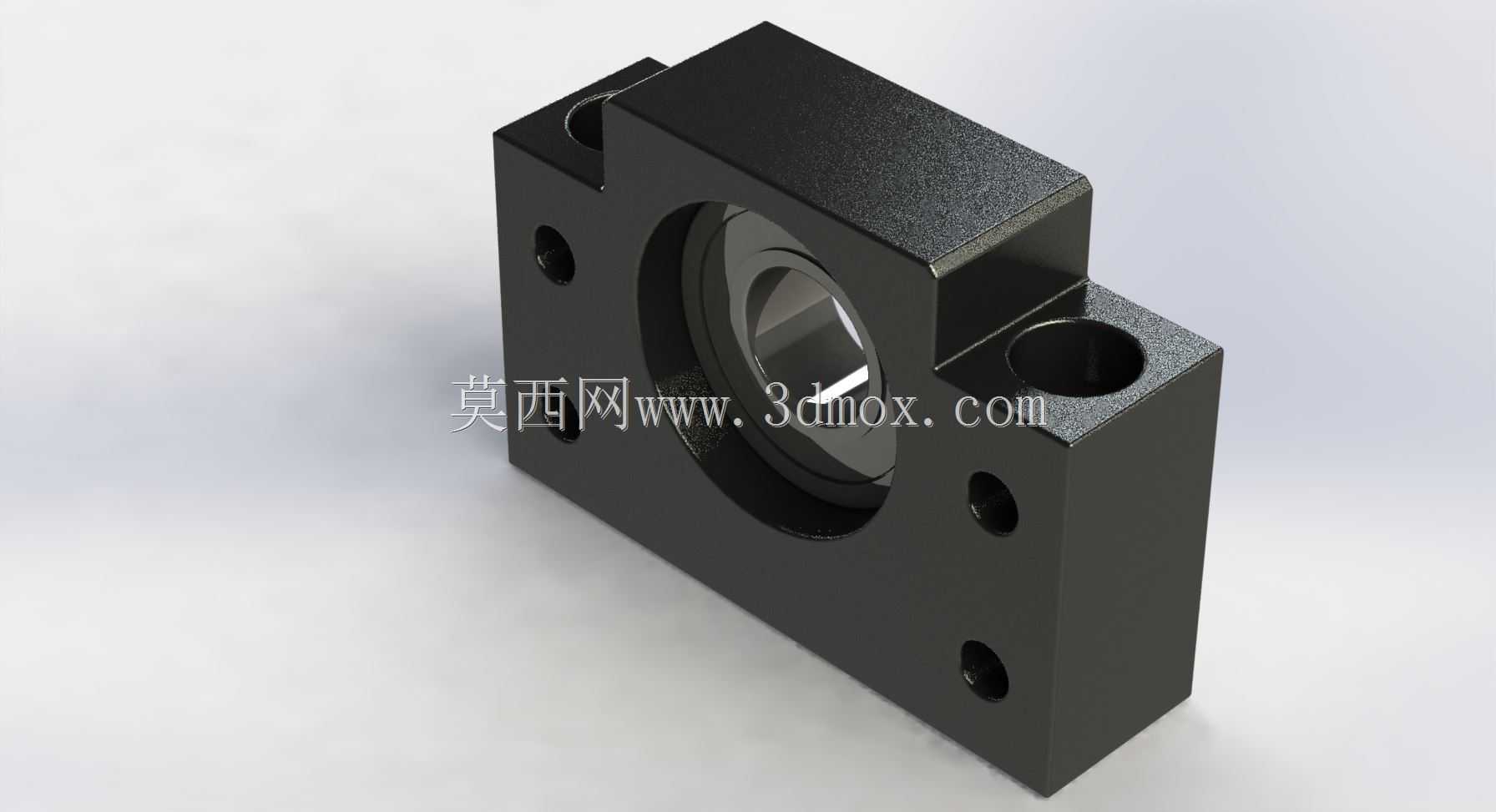

　　在数控进给传动系统的布局中，丝杠支撑单元是直接影响传动刚性、回转精度与运行寿命的核心基础部件，这款CNCBF10规格的支撑座，主要适配公称直径10mm级别的滚珠丝杠固定侧安装需求，常见于小型数控滑台、桌面级加工设备、精密点胶平台、3C产品组装工位的直线进给模组中，承担丝杠径向承载与轴向限位的核心作用。从结构设计逻辑来看，该支撑座采用一体式方块式铸铁本体加工成型，本体上的轴承安装孔采用一次装夹镗削完成，保证孔位与安装基准面的垂直度公差控制在0.01mm以内，避免轴承安装后出现偏载，导致丝杠运转时出现卡顿、发热异常的问题。支撑座内部集成配置了多组适配不同轴径的深沟球轴承，从08mm内径到40mm内径的轴承安装位都做了对应公差匹配，

　　轴承与座孔采用过渡配合设计，既保证装配时不会出现过盈量过大导致轴承内圈变形，也能避免间隙配合带来的运转窜动，轴承预紧通过端盖锁紧结构实现，可根据实际传动负载调整预紧力大小，平衡运转阻尼与轴向刚性的需求。安装边界方面，支撑座底部设计为平整安装基准面，两侧对称分布的沉头安装孔可直接通过内六角螺栓固定在设备安装基板上，孔位间距遵循通用线性模组的安装尺寸规范，可直接替换同规格的标准支撑座产品，无需额外修改安装板的孔位设计；支撑座正面的轴承孔中心高与对应丝杠螺母座的中心高保持严格一致，安装时可减少同轴度调整的工作量，降低装配难度。从实际使用场景来看，这类支撑座在小型自动化设备的进给轴中应用极广，比如桌面型数控铣床的X/Y轴进给、

　　视觉检测设备的位移平台驱动、锂电池叠片设备的极片输送工位，都需要这类高刚性的支撑单元来保证丝杠运转的稳定性，避免因为支撑刚性不足导致进给定位出现偏差，影响设备的加工或组装精度。设计过程中，支撑座的侧壁做了加厚处理，在轴承安装孔的周边设置了加强筋结构，可承受丝杠在高速正反转时产生的轴向冲击载荷，不会因为频繁换向导致座体出现变形；本体上预留的多个螺纹工艺孔，可用于安装防尘挡板、限位触发片等附属配件，无需在设备安装板上额外加工固定位，简化整体结构的装配流程。轴承安装腔的内部设计了润滑脂存储槽，可在装配时填充长效润滑脂，减少日常维护的频次，适配长时间连续运转的工业使用场景；支撑座外露的金属表面做了发黑防锈处理，

　　可在常规车间环境下避免氧化锈蚀，延长部件的使用寿命。在选型匹配时，需要注意支撑座的中心高与丝杠导程、电机安装座的尺寸匹配关系，同时要根据进给轴的最大轴向负载、最高运转转速选择对应轴承配置的规格，这款支撑座适配的轴承组合覆盖了从轻载到中等负载的使用需求，可满足大部分小型精密传动场景的使用要求。安装时需要先将轴承压入座孔，再将丝杠轴端穿过轴承内圈，通过锁紧螺母固定轴承内圈与丝杠的相对位置，最后调整支撑座与丝杠尾部支撑单元的同轴度，锁紧安装螺栓即可完成装配，整个装配过程不需要专用工装，普通机修人员即可完成操作。
