通讯设备用带法兰侧凸台卡接筒体结构

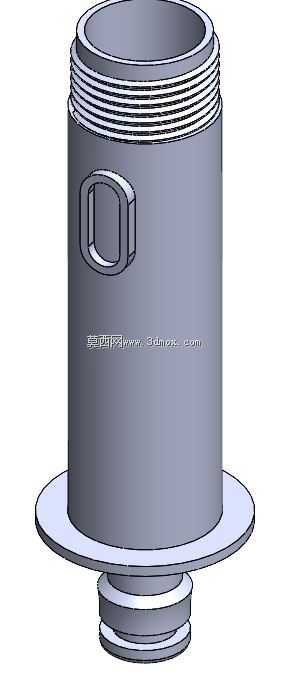

　　在通讯基站射频单元、室分信号覆盖设备的馈线连接场景中，这类卡接筒体是实现馈线快速对接、腔体密封固定的核心结构件，日常作业中常遇到馈线安装对位不准、密封失效导致信号衰减的问题，该结构的设计正是针对这类现场痛点做了针对性优化。从结构功能来看，筒体上部加工的连续外螺纹，用于和设备腔体的内螺纹端盖配合，旋合后可压紧内部的密封胶圈，实现馈线穿入后的IP67级防护，避免户外部署时雨水、灰尘进入腔体影响射频性能；筒体侧面的D型凸台，并非装饰结构，而是安装时的防转卡位，现场安装时用普通扳手卡住该凸台即可固定筒体，无需额外夹持筒体外壁，避免薄壁筒体被夹变形，同时该凸台也可作为接地端子的安装位，直接卡接接地弹片即可实现设备接地，

　　省去额外焊接接地柱的工序。下部的法兰盘是安装定位的核心基准，法兰盘的端面平面度控制在0.05mm以内，安装时法兰盘贴合设备腔体的安装面，通过法兰盘上均布的安装孔（图中未完全展示孔位，建模时按M4螺丝孔位均布4处设计）实现筒体与腔体的刚性固定，法兰盘下方的阶梯式凸台，是插入腔体安装孔的定位段，该段外径与腔体安装孔采用H7/h6间隙配合，插入后可自动对中，保证筒体轴线与腔体馈线孔轴线重合，避免馈线穿入时被孔壁刮破绝缘层。建模过程中，首先以法兰盘下端面为安装基准面，确定筒体的整体轴线，先绘制筒体的主体回转轮廓，上部螺纹段采用装饰螺纹线结合实际牙型轮廓的方式建模，既保证装配干涉检查时的准确性，也避免全牙型建模导致的文件冗余；

　　侧面的D型凸台采用拉伸切除加圆角过渡的方式构建，凸台与筒体主体的交接处做R2的圆角处理，避免压铸或机加工时出现应力集中导致的开裂，同时圆角过渡也可减少安装时扳手对筒体表面的划伤。尺寸边界方面，筒体主体外径根据常用的7/8馈线适配需求设计为48mm，上部螺纹段为M52×1.5细牙螺纹，螺纹长度18mm，满足3圈以上啮合长度的密封要求；法兰盘外径为72mm，厚度4mm，足够承受安装螺丝的锁紧力而不发生形变；下部定位凸台的外径为32mm，插入深度10mm，保证定位稳定性；侧面D型凸台的突出高度为6mm，宽度18mm，适配普通19mm开口扳手的夹持尺寸。实际应用中，该结构不仅可用于通讯馈线的卡接固定，

　　稍加调整尺寸后也可用于工业传感器的安装筒体、液压管路的快速卡接接头，其核心的法兰定位+侧方防转+上下螺纹/插接的结构逻辑，适用于所有需要快速安装、可靠密封、防转固定的筒体类连接件场景。建模时需注意，筒体的内壁要做0.5mm的拔模斜度，若采用铝合金压铸工艺生产，拔模方向沿筒体轴线方向，可减少脱模时的粘模风险；法兰盘的安装孔位要与腔体端的孔位做同轴度校验，装配时若出现孔位偏差，可通过调整凸台的周向位置做微量补偿，但建模时要保证凸台的对称面与其中一个安装孔的中心轴线重合，方便现场安装时对位。另外，筒体上部的螺纹末端要加工退刀槽，退刀槽宽度3mm，深度1mm，避免端盖旋合到位后出现螺纹咬死的情况，退刀槽的边角也要做R0.5的圆角，减少应力集中。下部的插接段末端要做1×45°的倒角，方便插入腔体安装孔时的导向，即使现场安装时存在轻微的孔位偏差，倒角也可引导插接段顺利入位，降低现场安装的难度。
