单向推力球轴承结构设计三维数模

　　在各类仅承受单向轴向载荷、转速相对偏低的机械传动节点中，推力球轴承是应用频次极高的支承类零件，从立式水泵的轴向定位、机床丝杠的端部支承，到小型起重设备的承重回转面、低压阀门的阀杆限位结构，都能见到这类零件的实际应用。区别于深沟球轴承可同时承受径向与少量轴向载荷的特性，这类推力球轴承的设计逻辑完全围绕纯轴向载荷的承载需求展开，整套结构由轴圈、座圈、钢球与保持架四个核心部分组成，其中与传动轴过盈配合的轴圈内径尺寸略小于座圈，安装时轴圈随轴同步转动，座圈则与设备的安装基座贴合固定，二者的滚道面为平行的环形平面，钢球被保持架均匀分隔在滚道之间，避免运转过程中钢球相互摩擦碰撞，降低运转阻力与磨损速率。

　　从实际安装边界来看，这类轴承的轴向安装空间占用远小于同载荷等级的径向推力组合轴承，整体为扁平环形结构，轴向厚度尺寸紧凑，径向尺寸则根据额定动载荷的需求匹配对应钢球直径与滚道曲率，选型时需要重点核对轴圈与安装轴的配合公差、座圈与轴承座安装孔的配合间隙，同时要保证安装端面的平面度公差，避免因安装面倾斜导致钢球局部载荷集中，大幅缩短轴承的实际使用寿命。设计建模过程中，滚道的曲率半径取值是核心参数，通常滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既满足轴向载荷的均匀传递，也能控制运转过程中的摩擦阻力，保持架的兜孔间隙需要根据钢球直径合理设置，既要保证钢球可灵活转动，也要避免间隙过大导致钢球在高速（相对推力轴承适用转速区间）运转时出现窜动，产生额外的振动与噪音。

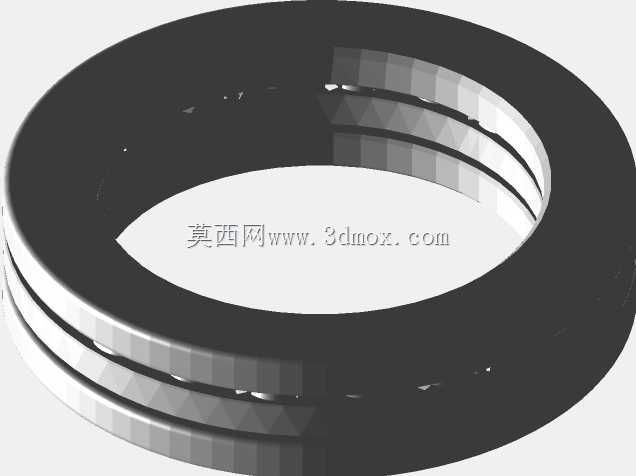

　　在实际工况适配中，这类轴承无法承受任何径向载荷，因此在结构设计时必须搭配径向支承轴承共同使用，将径向载荷与轴向载荷的承载路径完全分离，避免推力轴承承受额外径向力导致滚道压痕、钢球碎裂等失效问题。建模时需要重点还原各零件的装配关系：轴圈的内径配合面、座圈的外径定位面、钢球与两侧滚道的接触位置、保持架与钢球的间隙配合都需要符合实际装配逻辑，数模中可清晰展示装配完成后各零件的相对位置，以及钢球在滚道内的排布状态，方便结构设计人员在做整机布局时核对安装空间，确认轴承的安装定位方式是否合理，是否需要预留对应的润滑通道——这类推力轴承通常采用脂润滑方式，安装时需要在滚道与钢球表面填充适配工况温度的润滑脂，低速重载工况下也可采用稀油润滑，对应的安装结构需要设计油封或者挡圈结构，避免润滑剂泄漏同时阻挡外界粉尘杂质进入滚道内部。

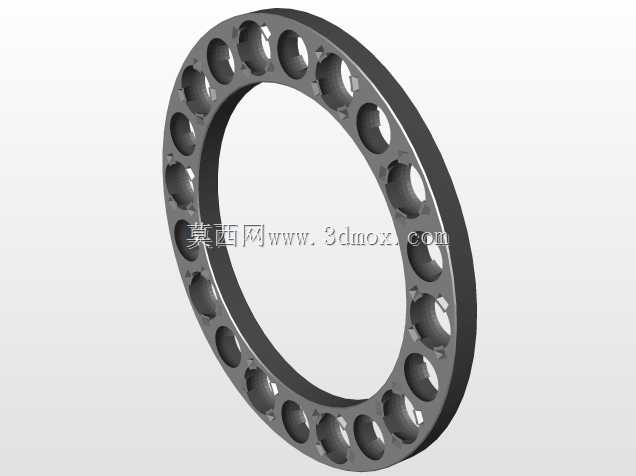

　　很多刚接触机械设计的人员容易混淆推力球轴承与推力滚子轴承的适用场景，同尺寸规格下推力球轴承的摩擦阻力更小、极限转速更高，但额定承载能力低于推力滚子轴承，更适合载荷中等、转速相对偏高的轴向支承位置，比如小型立式电机的输出端支承、自动化设备的升降导向轴限位结构，而重载低速的工况比如大型压力机的曲轴轴向定位、重型起重机的回转支承则会选用推力滚子轴承。在做三维建模时，钢球的排布需要严格按照轴承的公称尺寸对应的钢球数量、球径参数设置，保持架的结构通常采用冲压钢板或者铜合金材质，冲压保持架重量轻、成本低，适用于大多数常规工况，铜合金实体保持架则更适合重载、有一定冲击载荷的应用场景，建模时可以根据应用场景的差异选择对应的保持架结构，还原真实零件的细节特征，方便后续做装配干涉检查、运动仿真时获得更贴近实际的结果。

　　安装过程中需要特别注意，单向推力球轴承只能承受一个方向的轴向载荷，如果实际工况中存在双向轴向载荷，需要成对安装两套反向布置的单向推力球轴承，或者直接选用双向推力球轴承结构，建模时如果是成对安装的场景，需要注意两套轴承之间的隔套尺寸设计，保证两个方向的轴圈、座圈都能正确贴合对应定位面，避免出现一侧轴承承载时另一侧出现间隙，导致轴向窜动超差。另外这类轴承的对中偏差敏感度较高，如果安装轴与基座安装孔存在同轴度偏差，会导致钢球在滚道内的运动轨迹偏移，局部接触应力骤增，因此在对应的安装结构设计时，通常会在座圈与轴承座之间预留微小的间隙，允许轴承在安装时自动调整位置，补偿少量的同轴度误差，这一细节在三维建模时也需要体现，避免数模中座圈与安装孔设置为过盈配合，不符合实际工程应用的设计逻辑。
