高压工业管道直角式切断控制阀结构

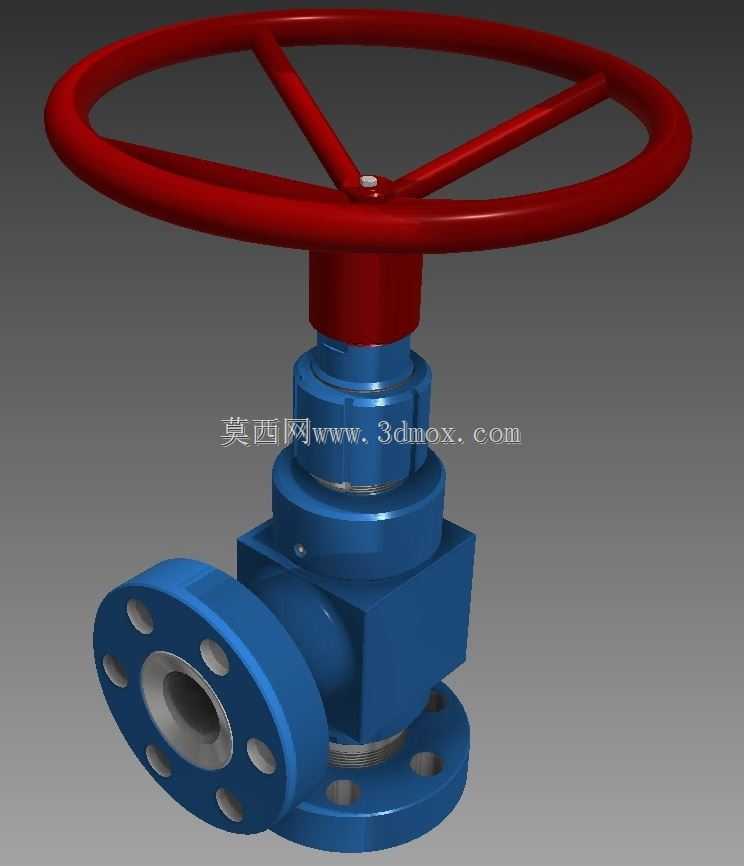

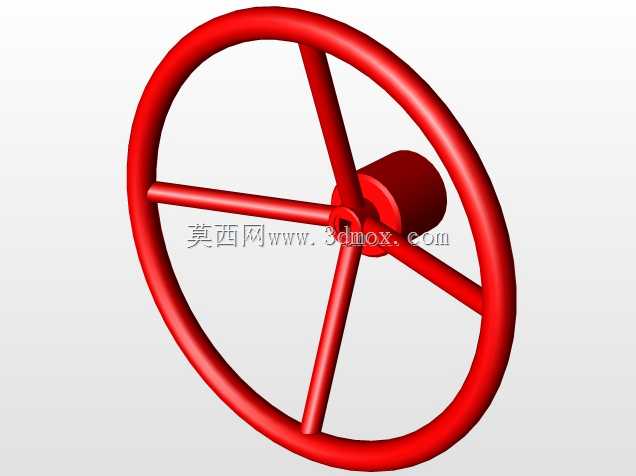

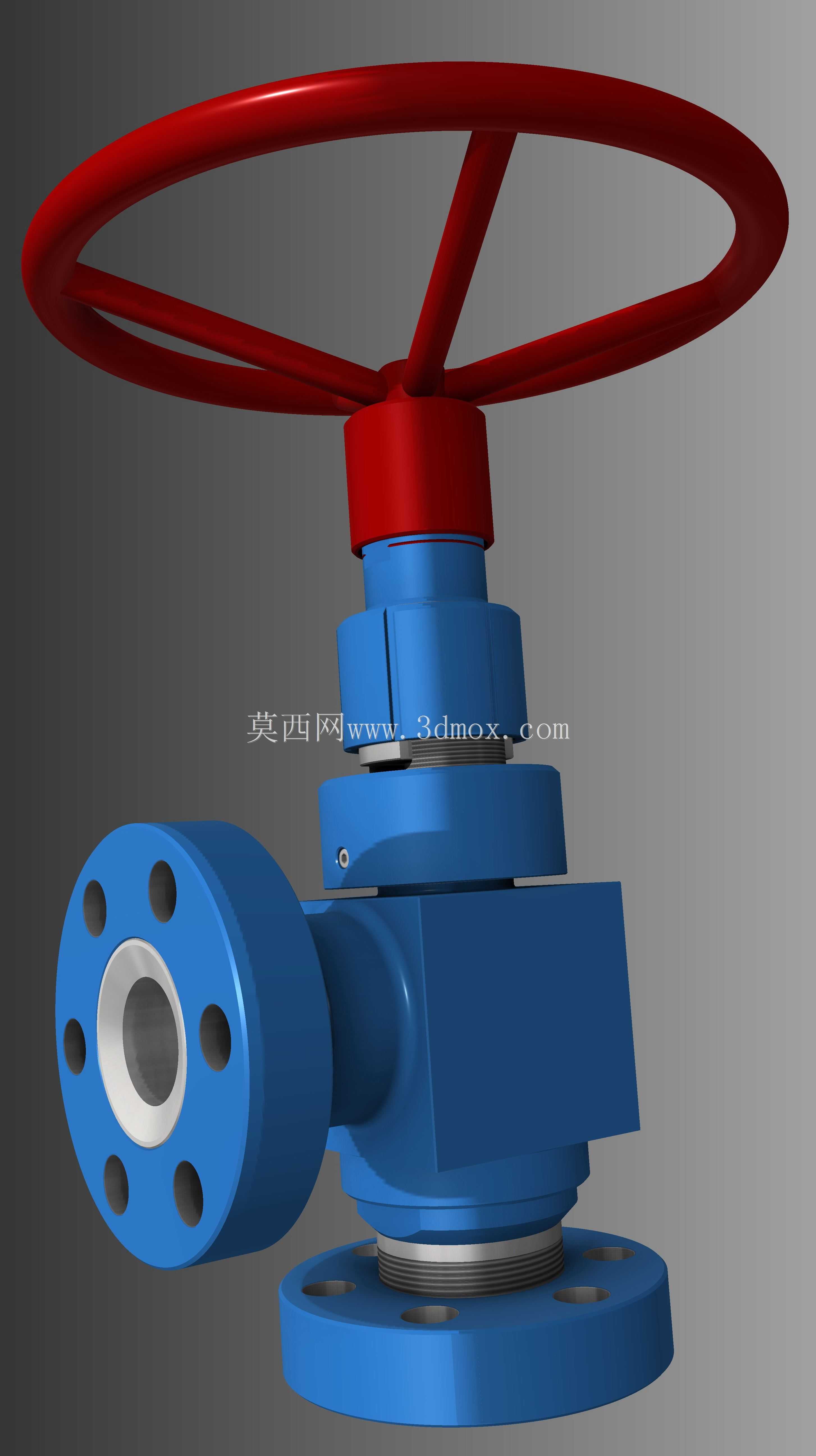

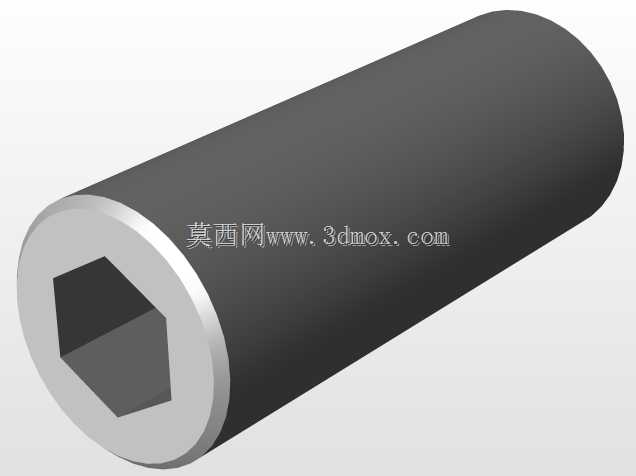

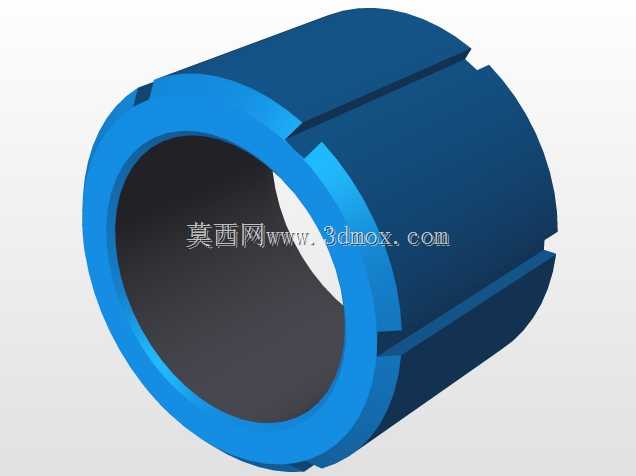

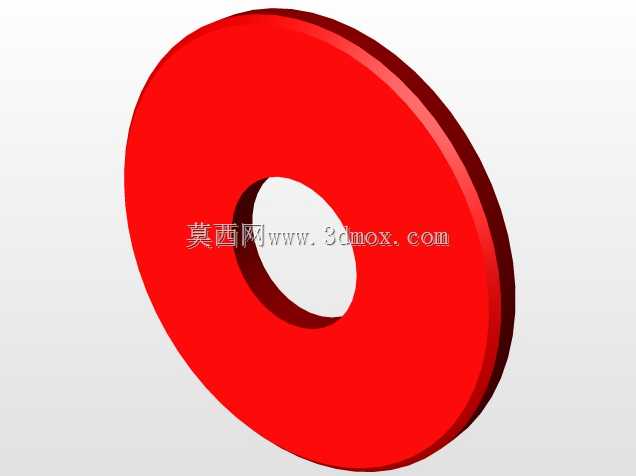

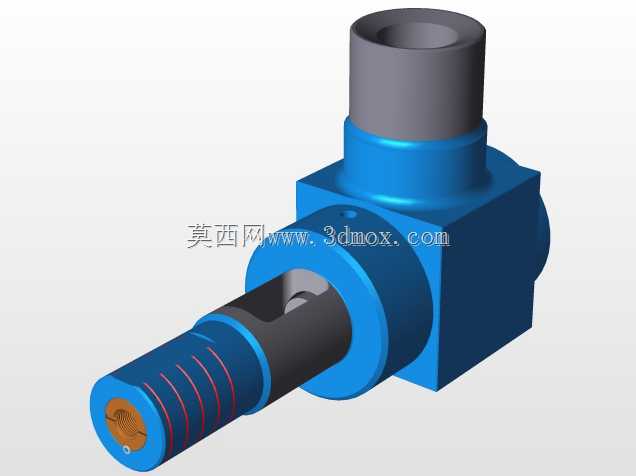

　　在油气集输场站、高压工艺管廊的日常运维与工艺切换场景中，这类直角式高压切断控制阀是管路系统里的核心承压控制部件，主要承担介质通路截断、工况调节的核心作用，尤其适配天然气这类高压洁净介质的输送管控需求，可在额定压力工况下实现无泄漏截断，避免介质窜流引发的工艺风险。从结构设计逻辑来看，这款阀门采用角式流道布局，相比直通式阀门能在管路直角转向处直接完成安装，无需额外配置90度弯头组件，既减少了管路连接的密封泄漏点，也能压缩高压管路的安装空间占比，适合场站里布局紧凑的工艺管段使用。顶部的红色轮盘是手动操作执行端，轮盘采用大直径辐条式结构，操作时能通过更长的力臂降低手动操作力矩，现场运维人员无需借助额外加力杆，

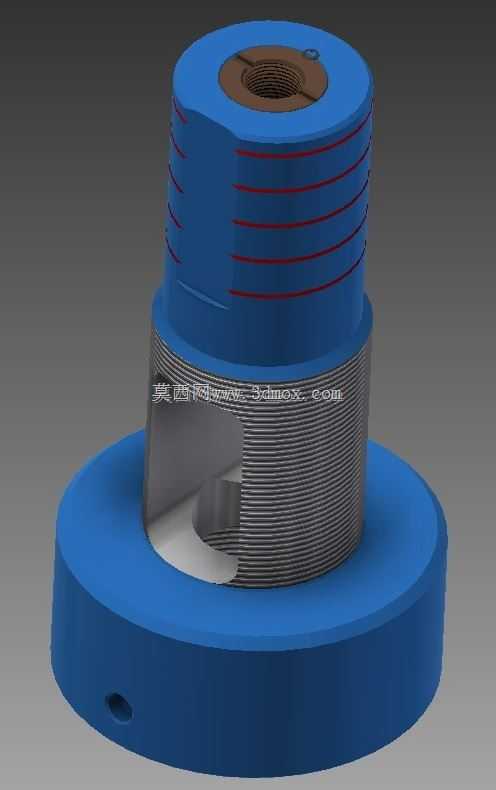

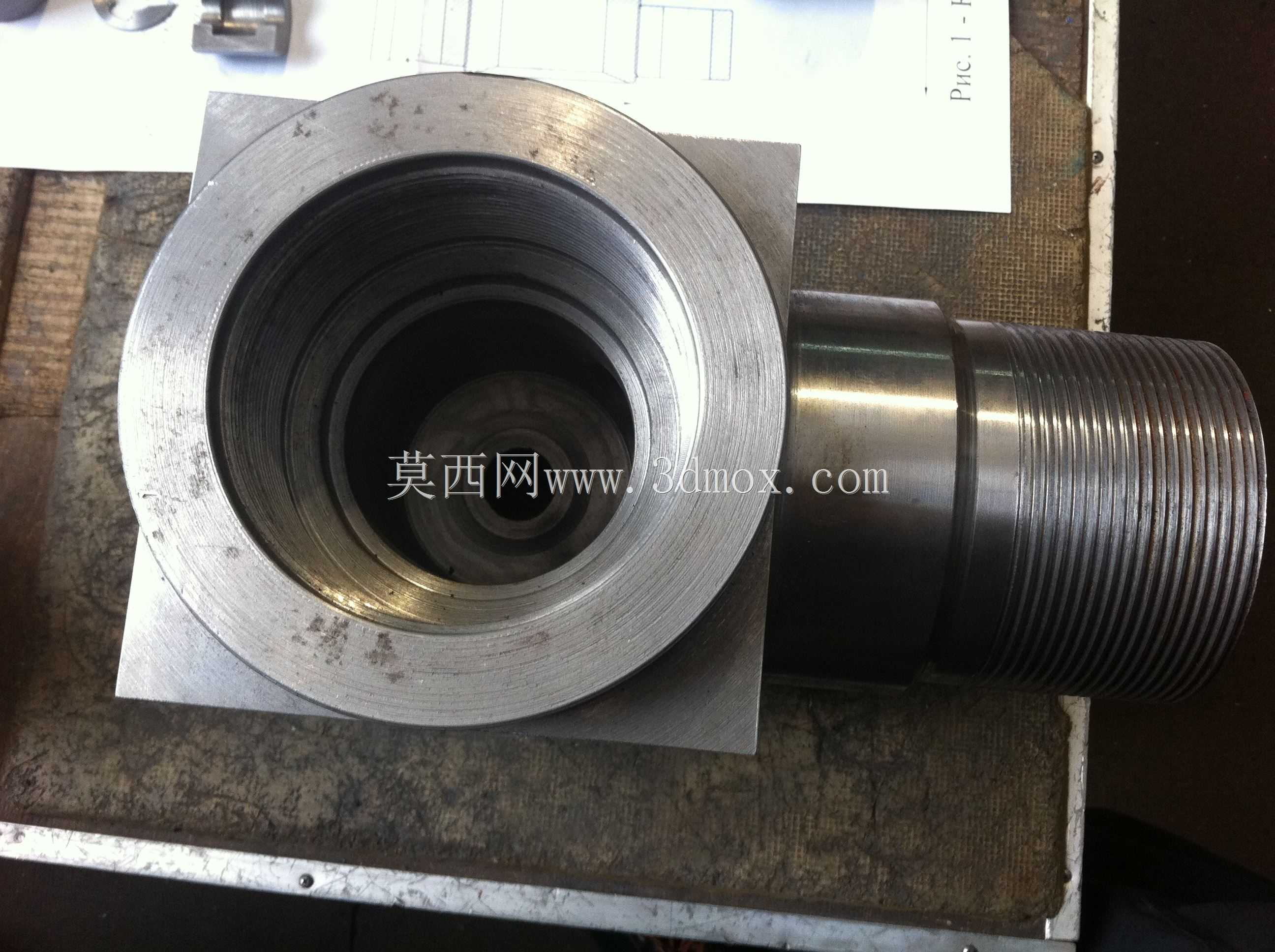

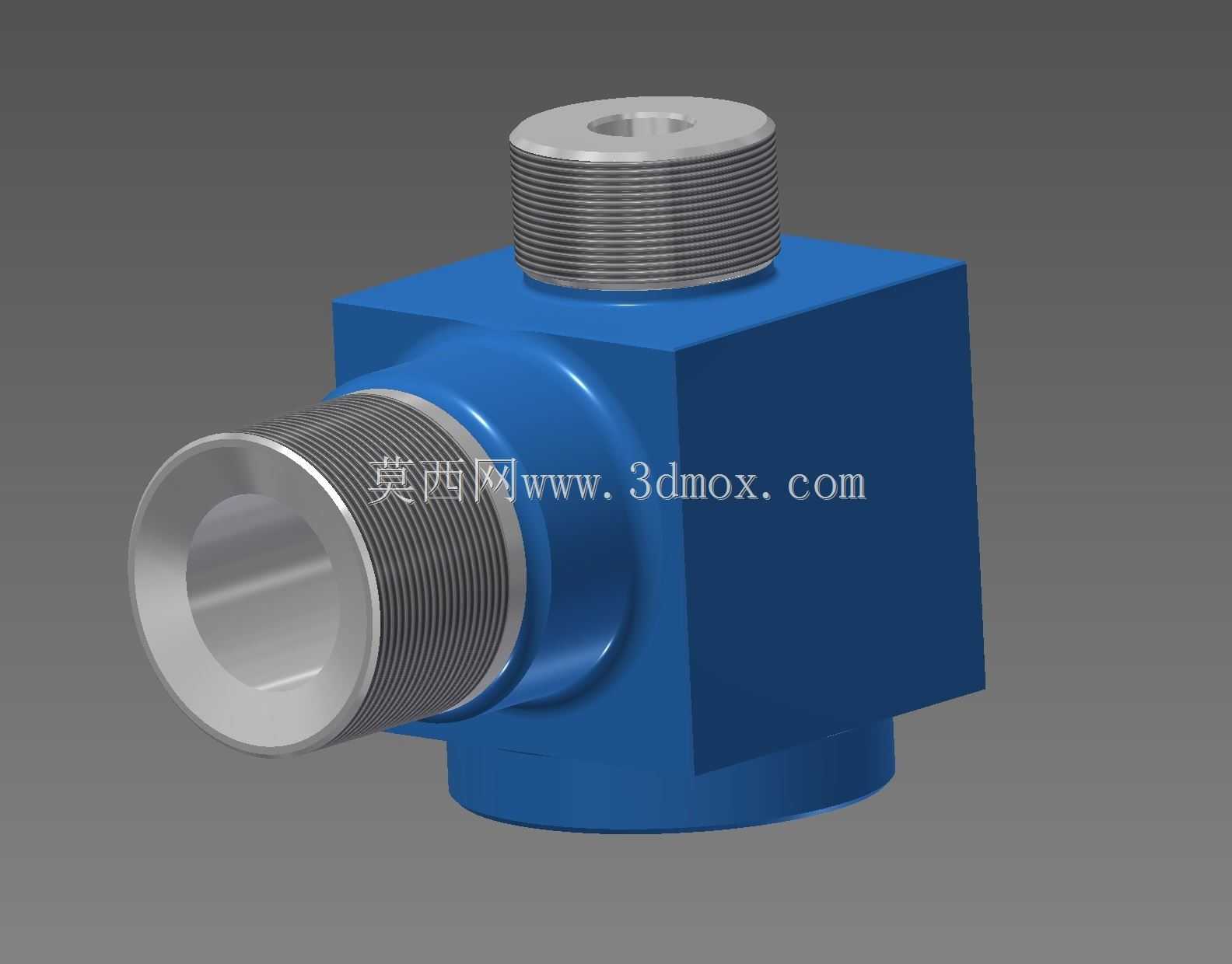

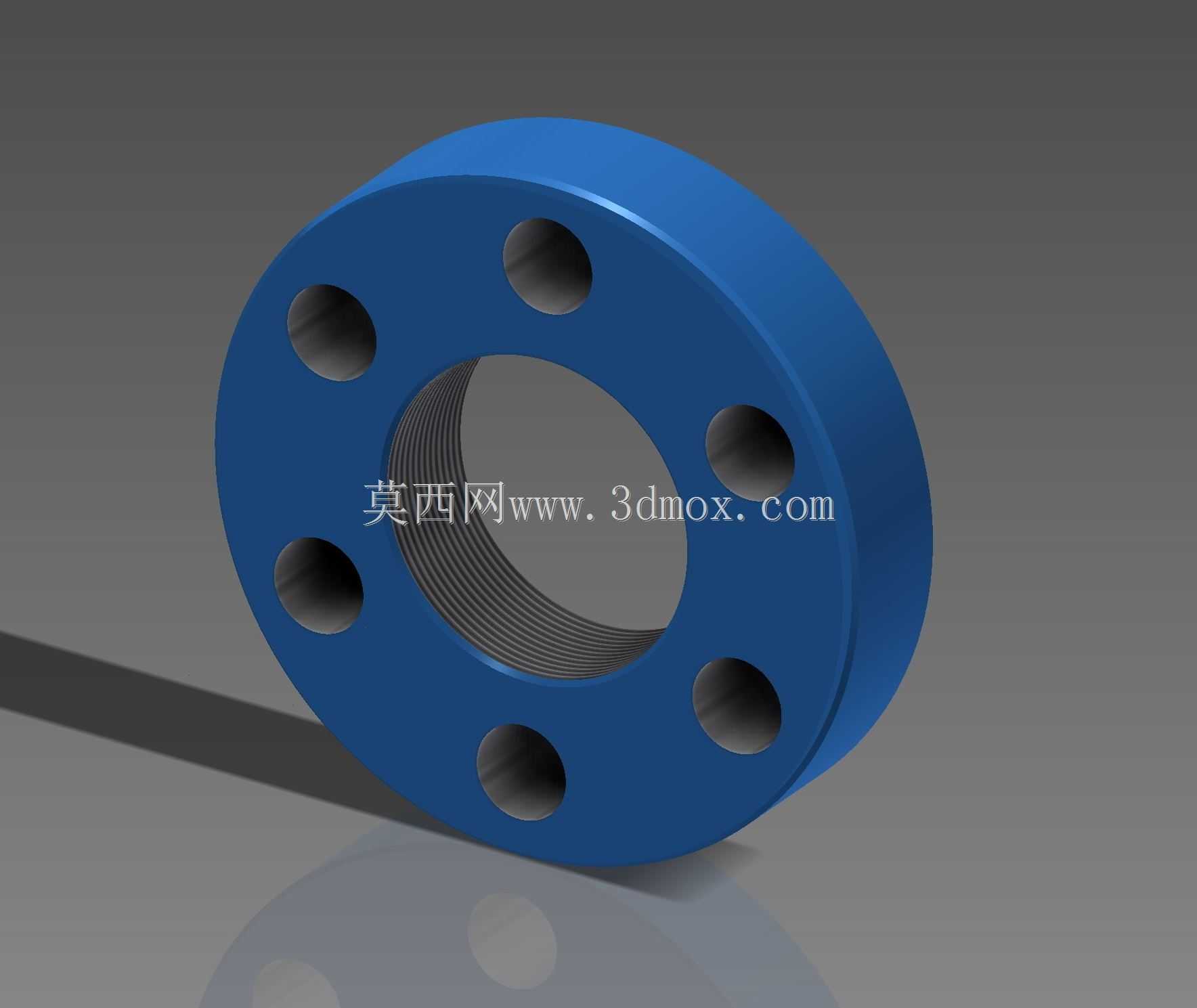

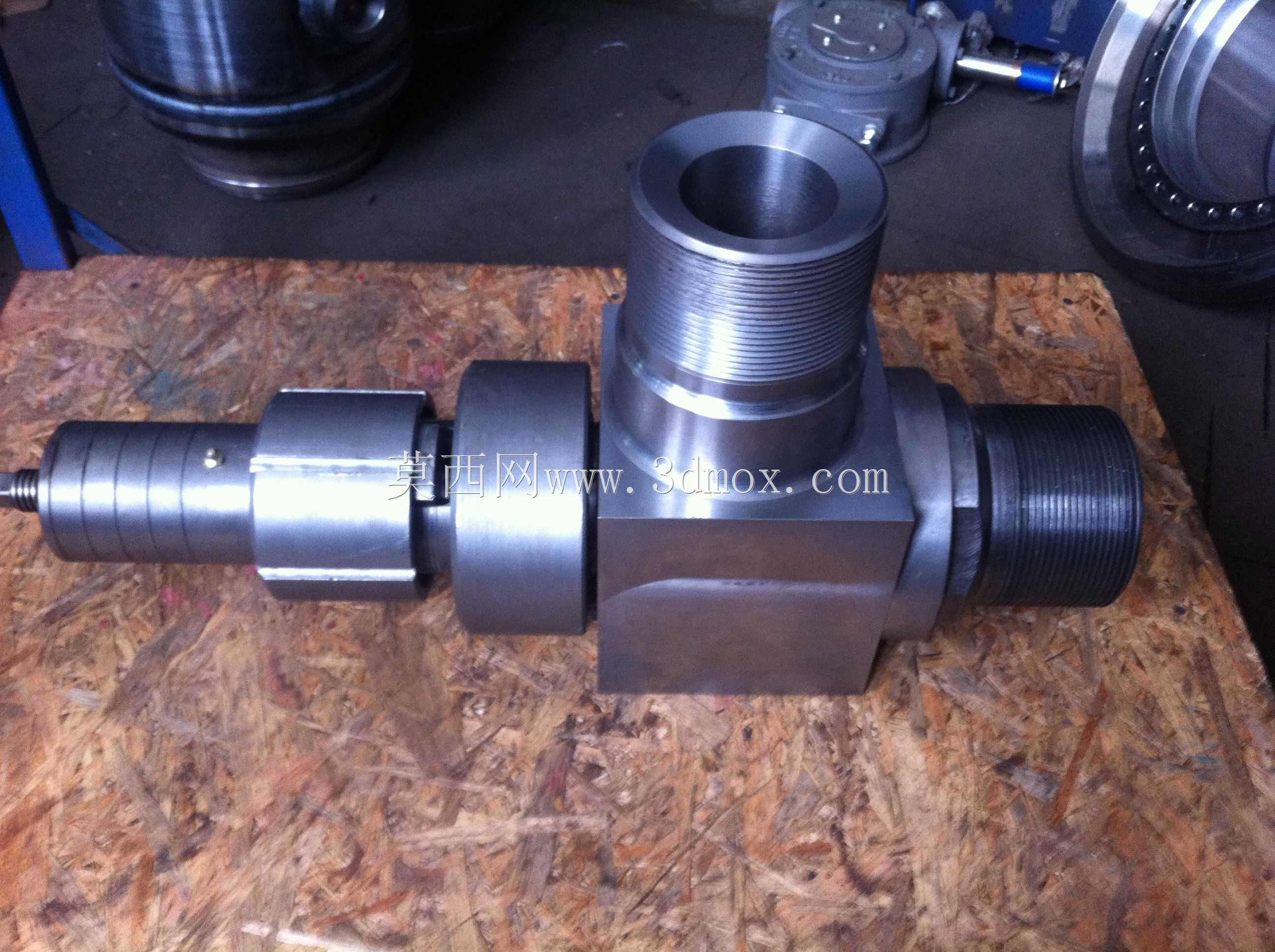

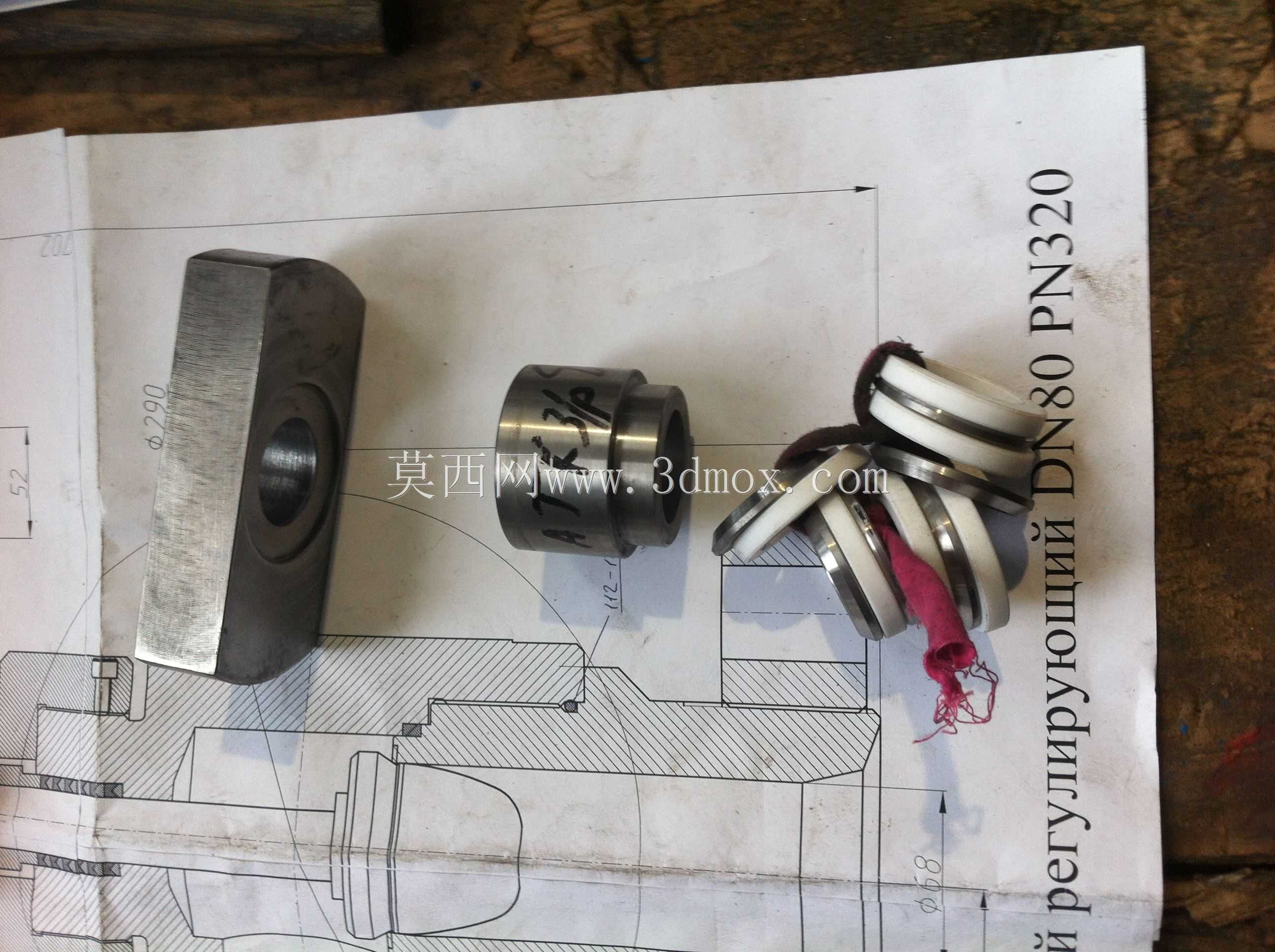

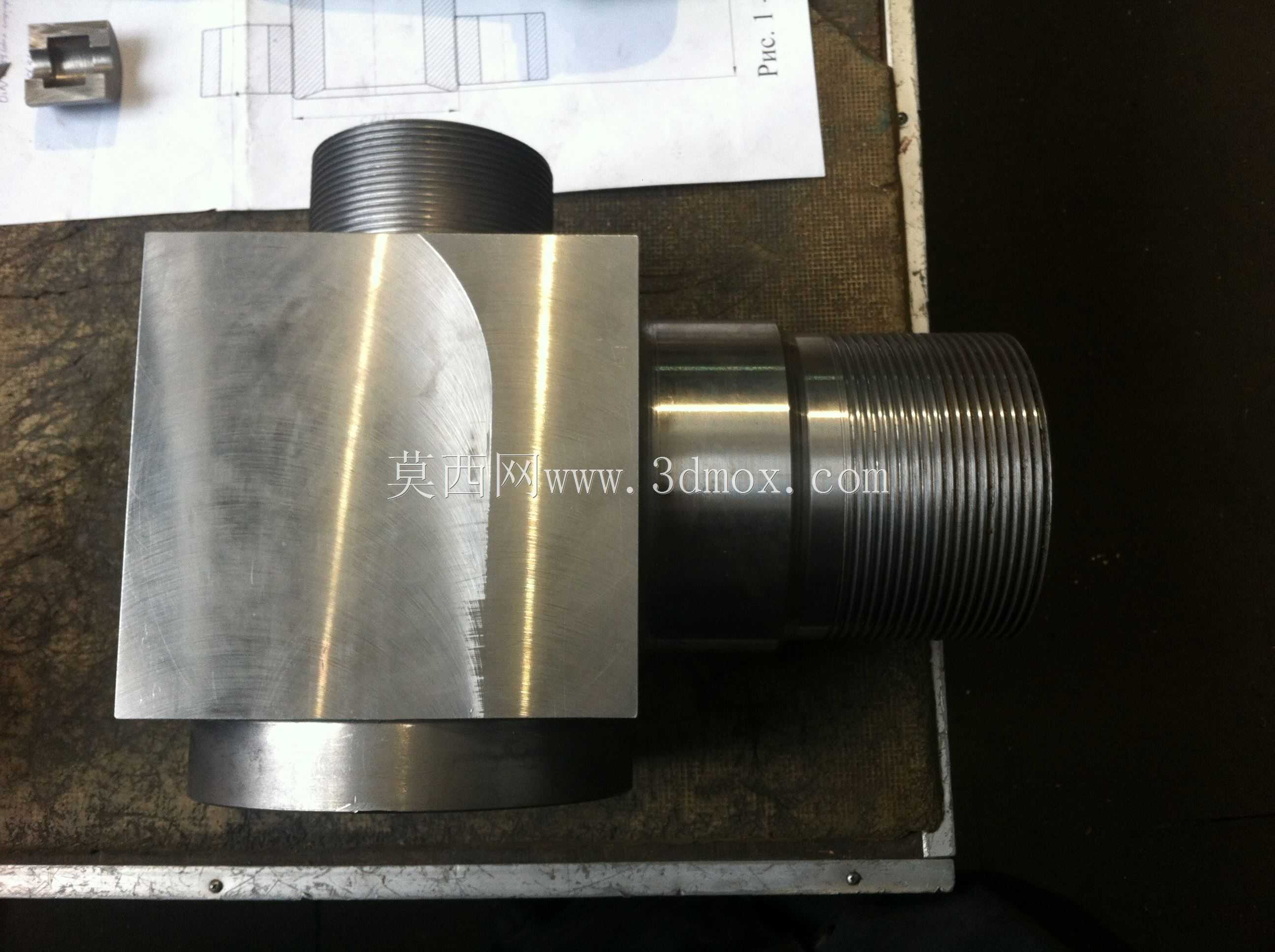

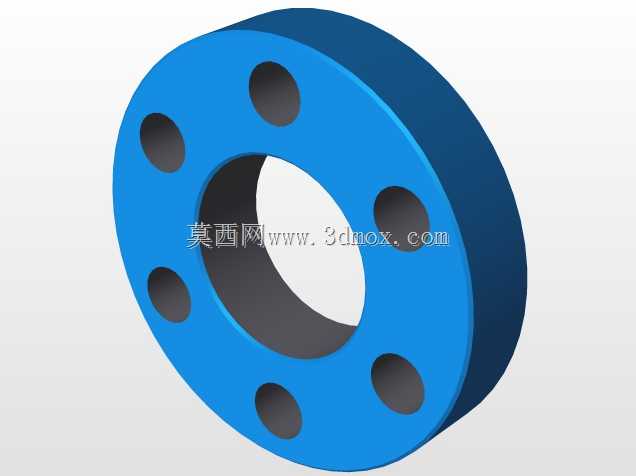

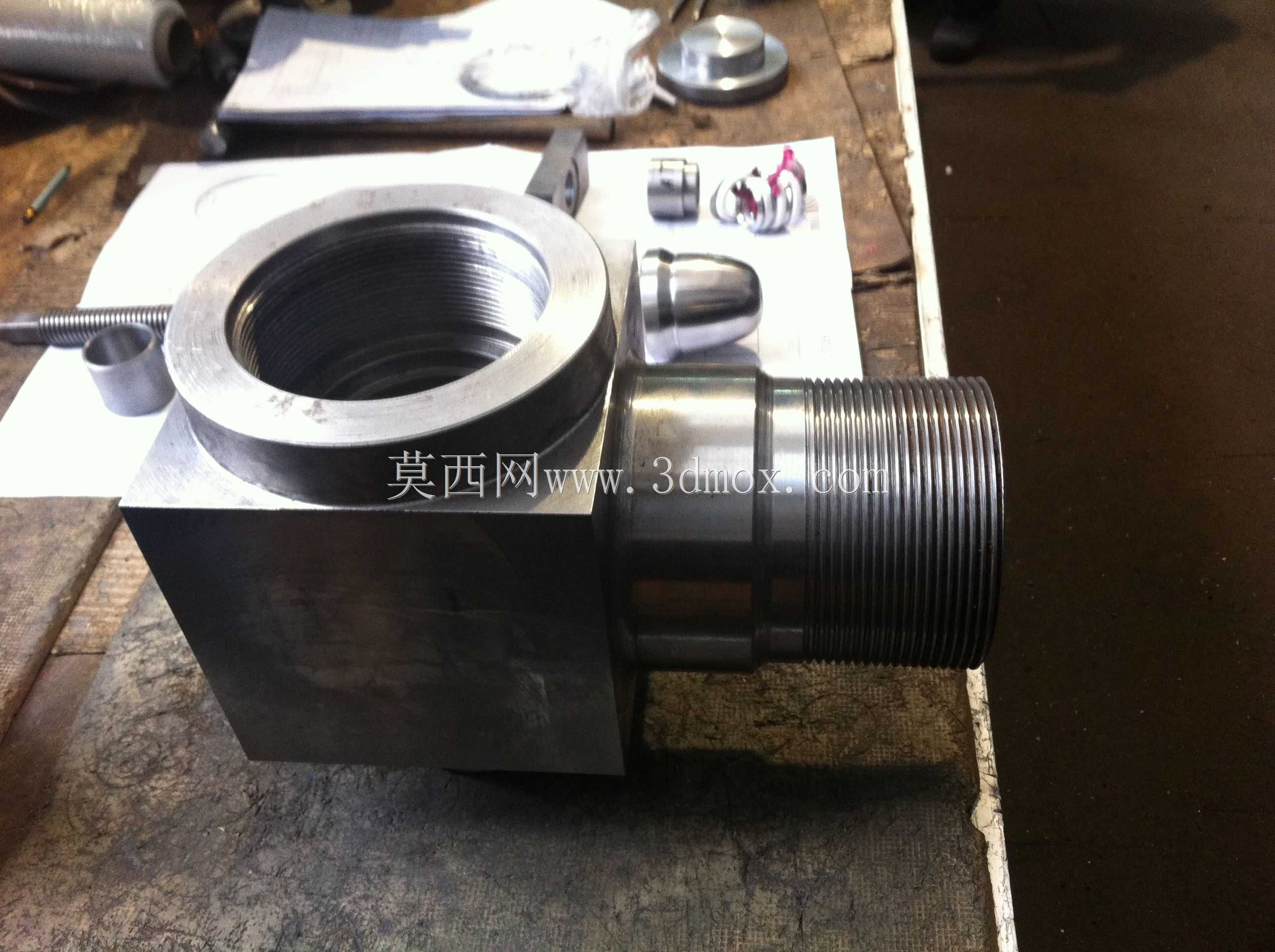

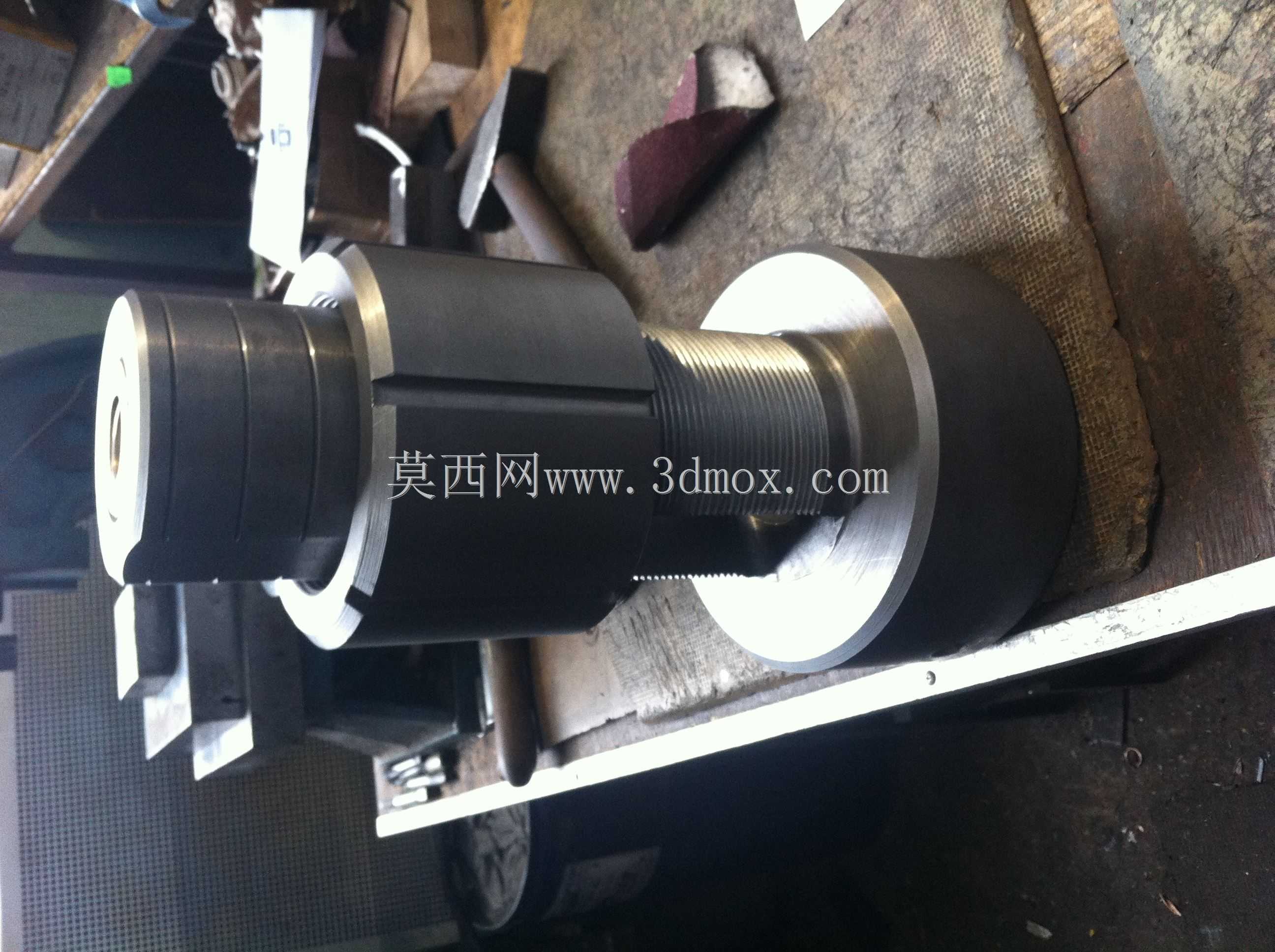

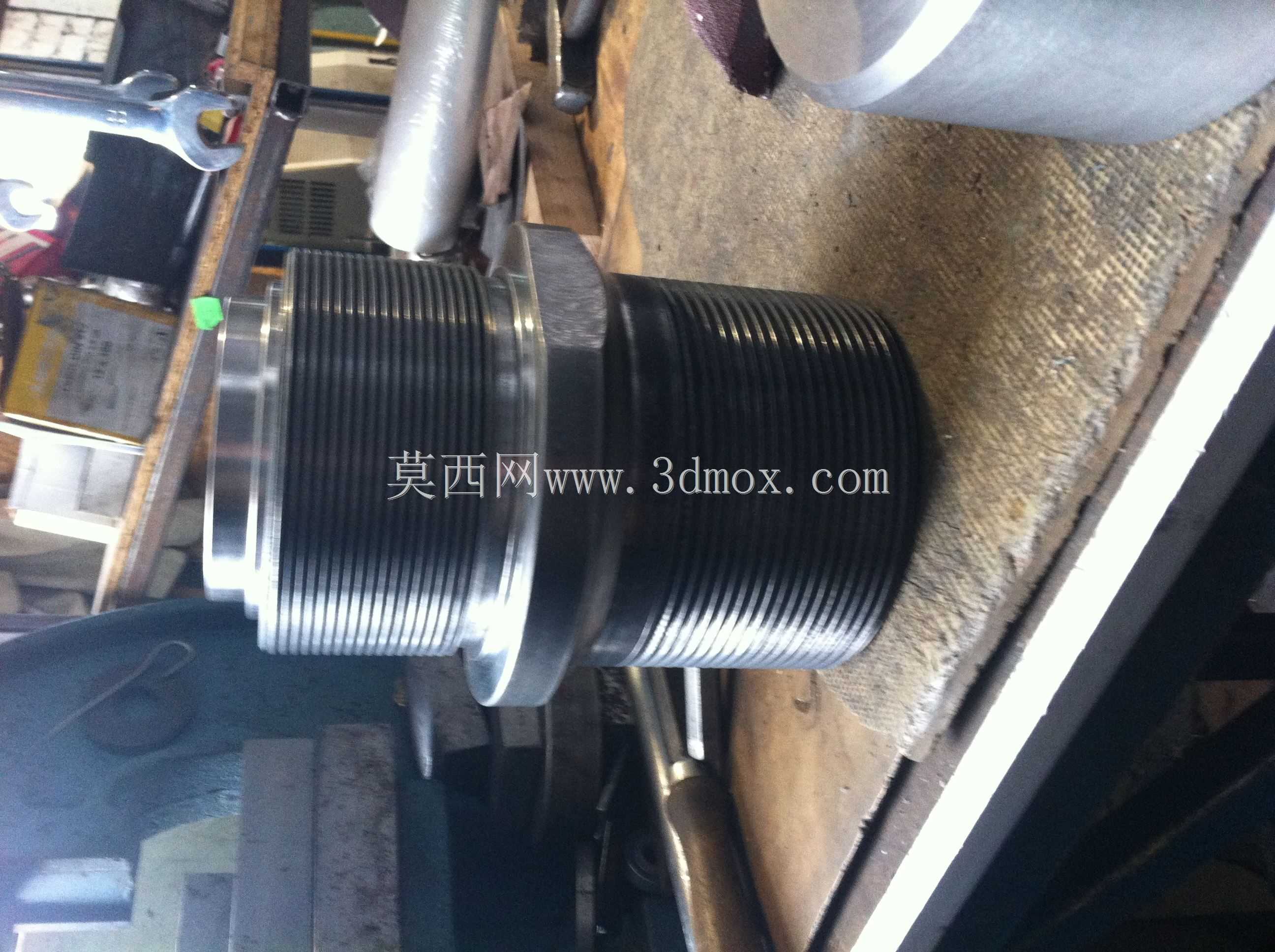

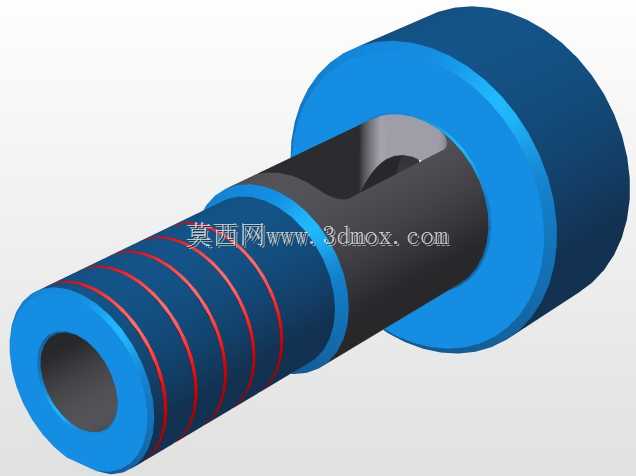

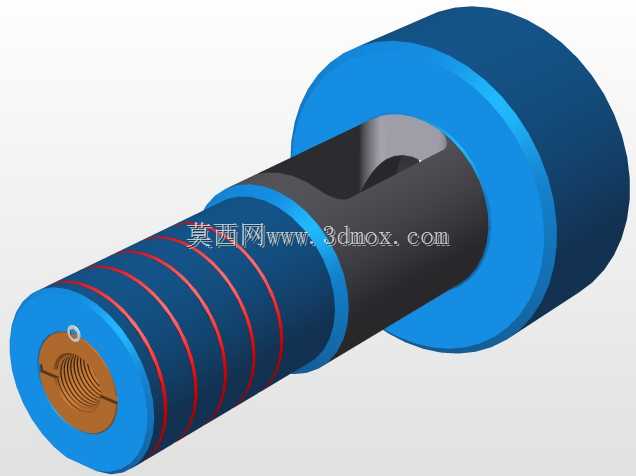

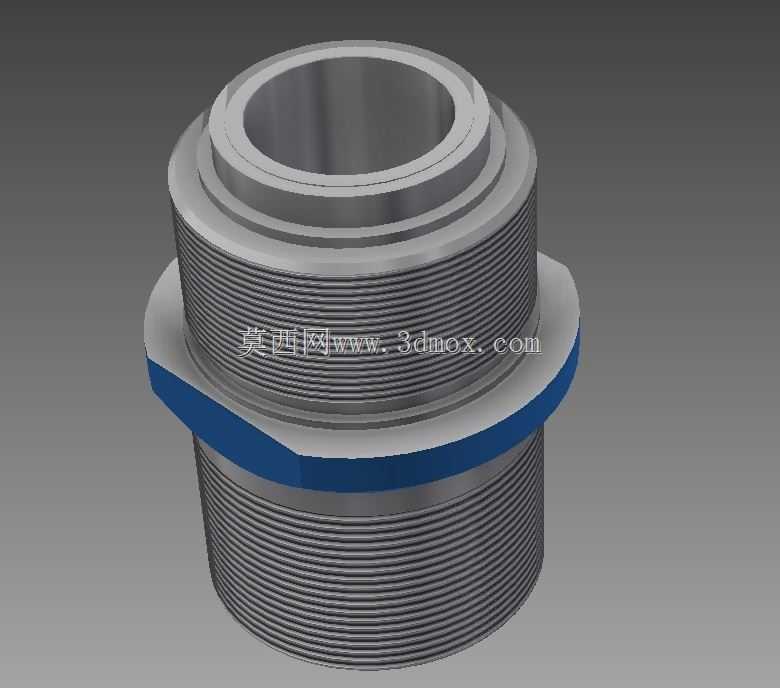

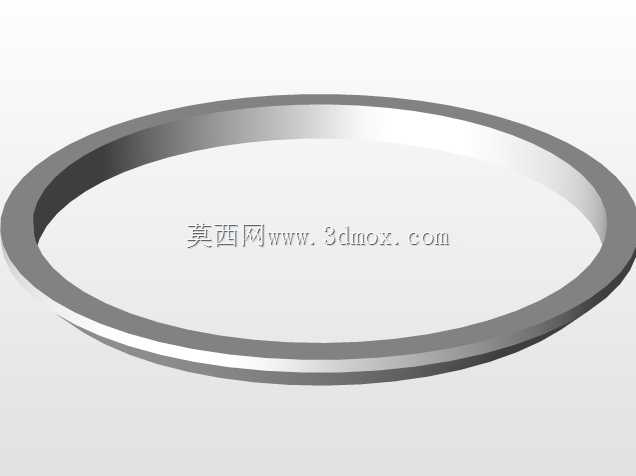

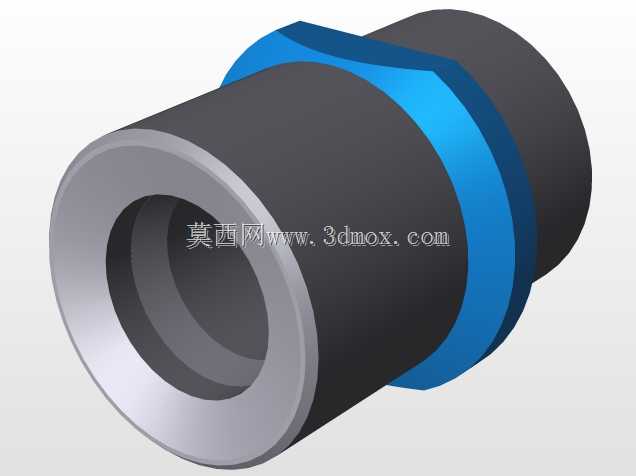

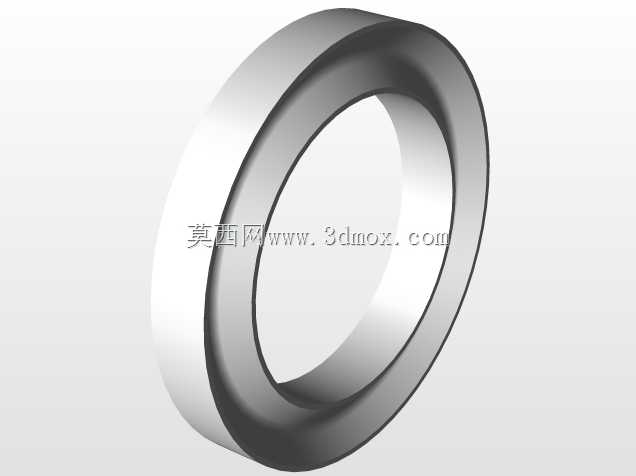

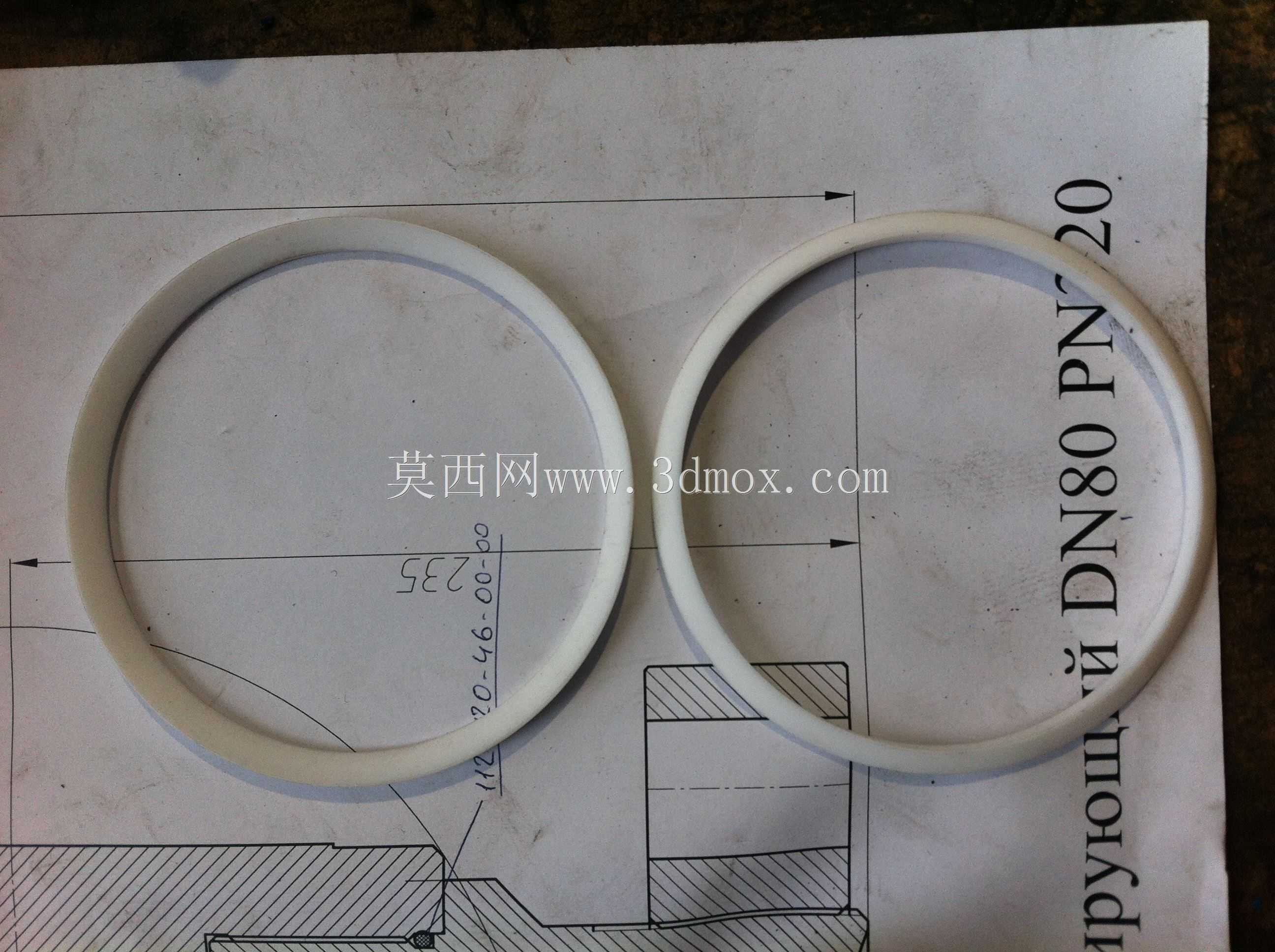

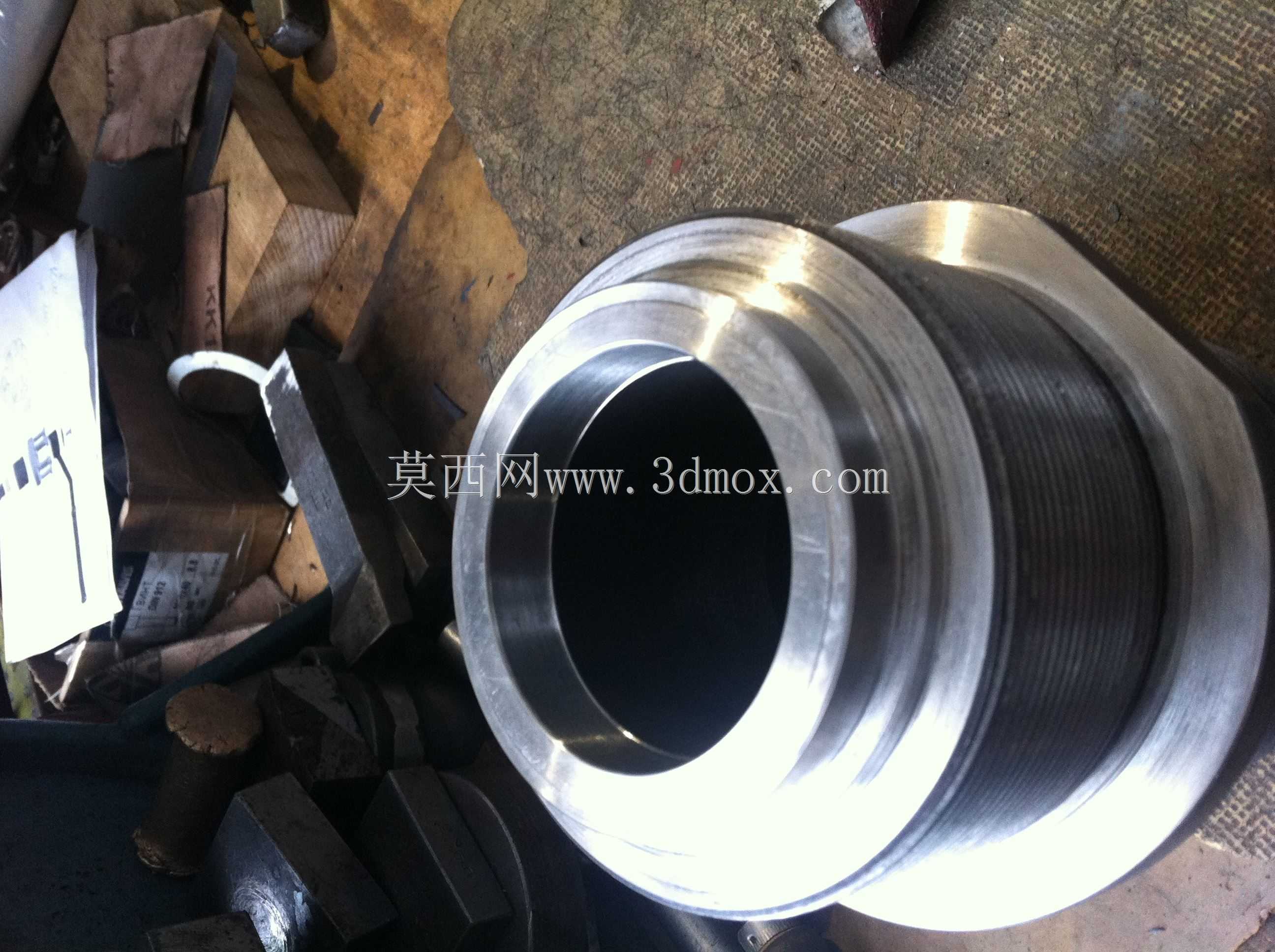

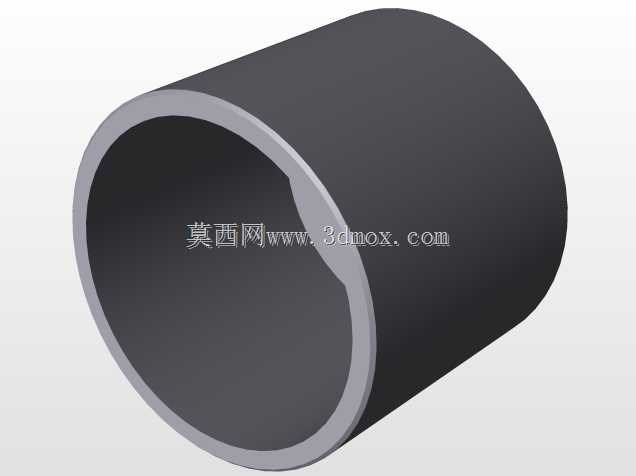

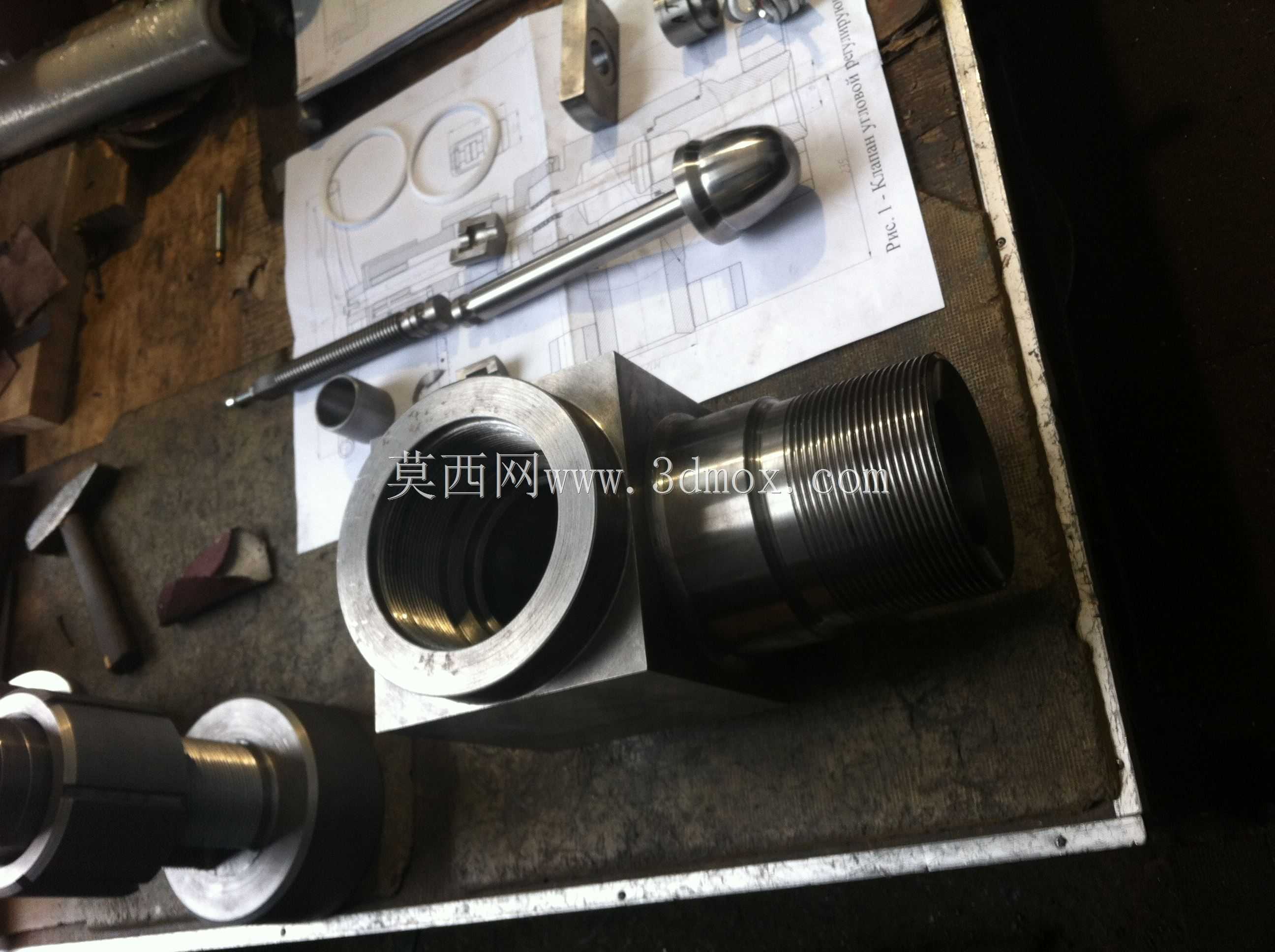

　　就能完成高压工况下的阀门启闭动作，轮盘表面做了圆弧过渡处理，冬季带防护手套操作时也不会出现卡手、硌手的问题，操作手感更顺滑。阀体主体采用锻造结构成型，流道部分做了平滑圆弧过渡，能减少高压介质流经时的湍流冲蚀，降低介质流动产生的振动与噪音，延长阀体密封副的使用寿命。侧部的连接端采用带多个螺栓孔的法兰结构，法兰密封面为凸面设计，配套金属缠绕垫片使用时，可在高压工况下保持可靠的密封性能，法兰端的螺栓孔采用均布排布，安装时可根据现场管路走向调整安装角度，适配不同方向的来管需求；底部的法兰端用于和下方主管道连接，两个连接端的流道中心保持垂直布局，完全匹配直角管路的安装走向。阀门的中腔密封采用多级填料密封结构，阀杆部位做了硬化处理，

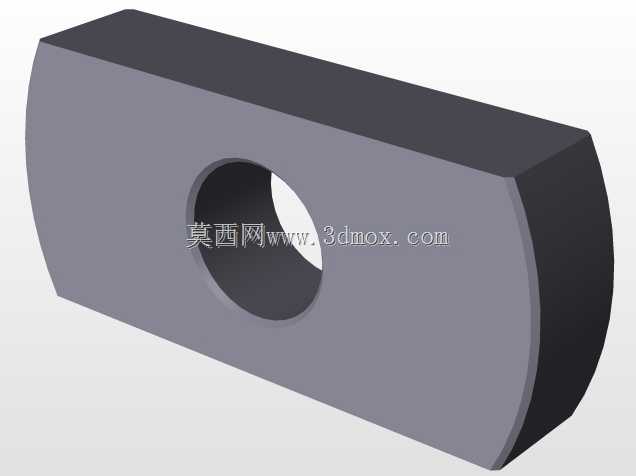

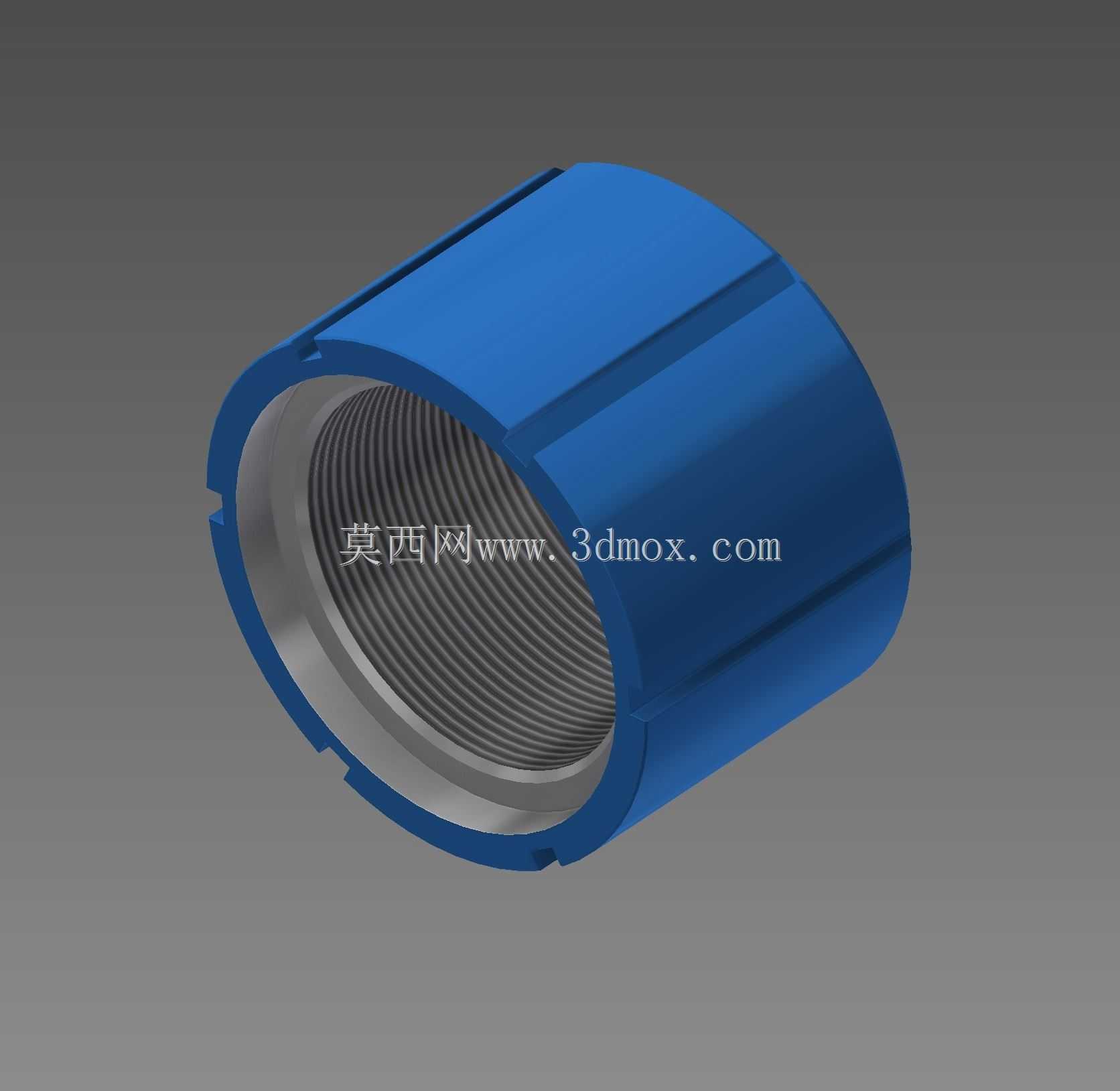

　　避免长期启闭操作导致阀杆磨损出现外漏，填料压盖采用螺栓预紧结构，长期使用出现填料磨损时，可通过拧紧压盖螺栓补偿密封比压，无需停机拆解阀门就能完成密封维护，降低现场运维的工作量。从安装边界来看，这款阀门的手轮外径、阀体总高、两个连接法兰的端面间距都经过精准匹配，安装时手轮操作端预留足够的操作空间，不会和周边管路、支架出现干涉，侧法兰与底法兰的端面粗糙度、螺栓孔中心距都符合高压管路连接件的通用公差要求，可直接和同压力等级的标准法兰配对安装，无需额外加工过渡连接件。在功能特性上，这款阀门的截断密封采用硬密封副结构，密封面经过研磨处理，在额定压力下可实现零泄漏截断，阀瓣的行程设计经过优化，全开状态下流道通径和管路通径完全一致，

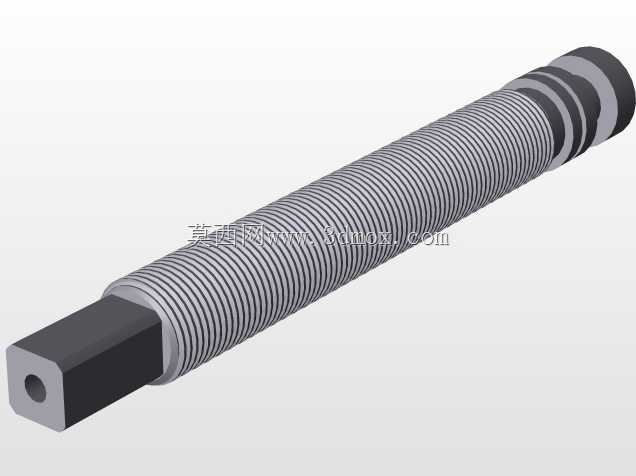

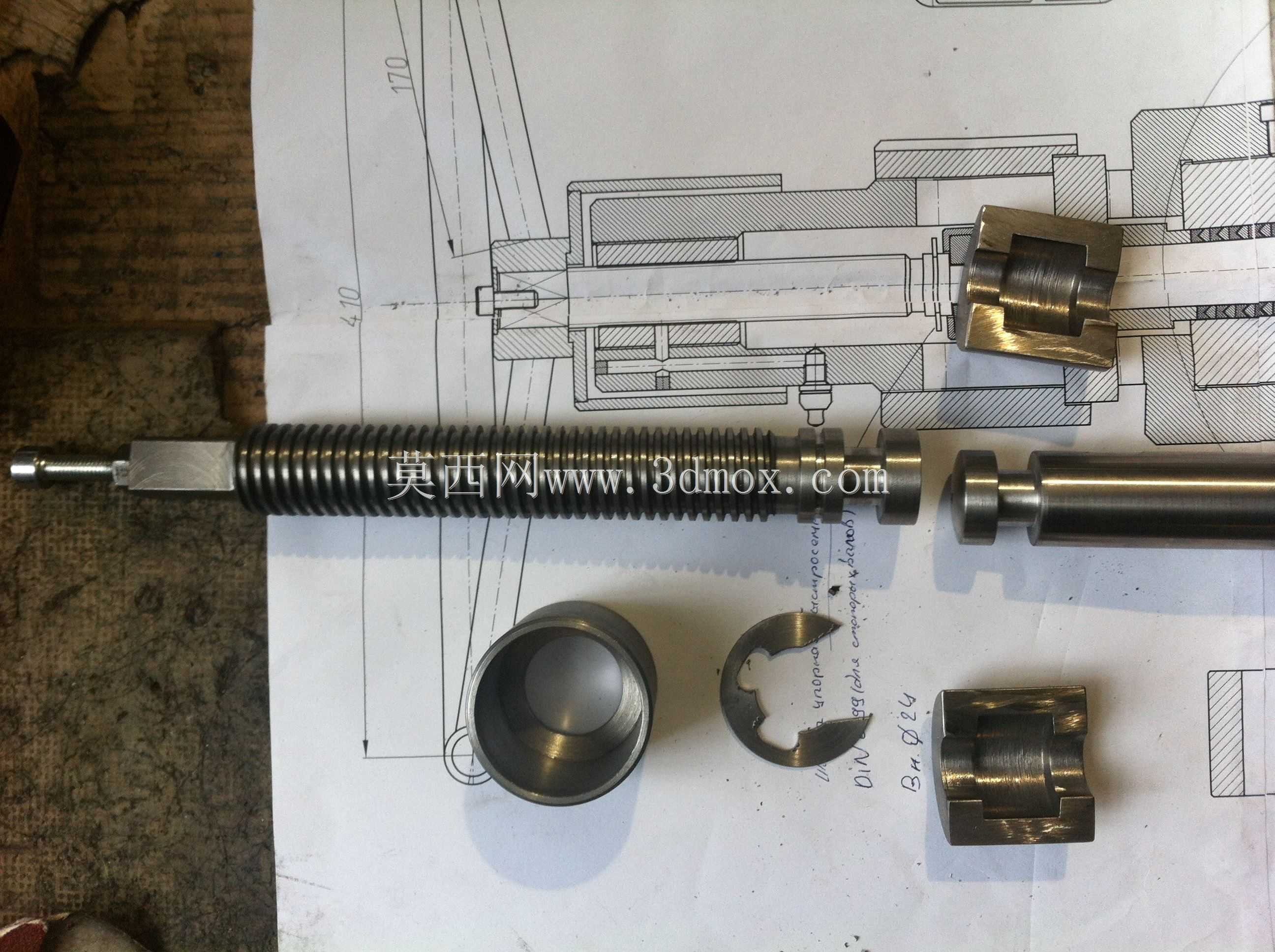

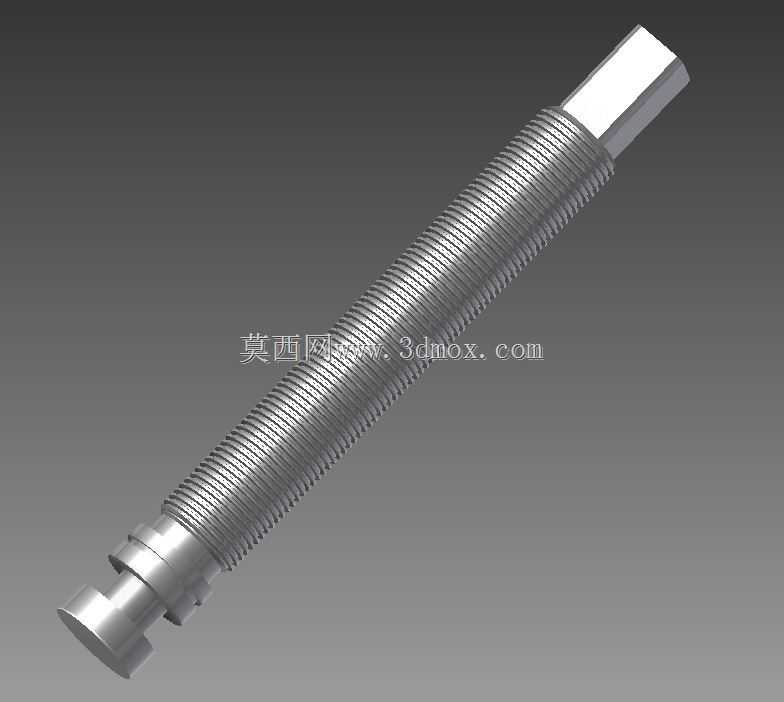

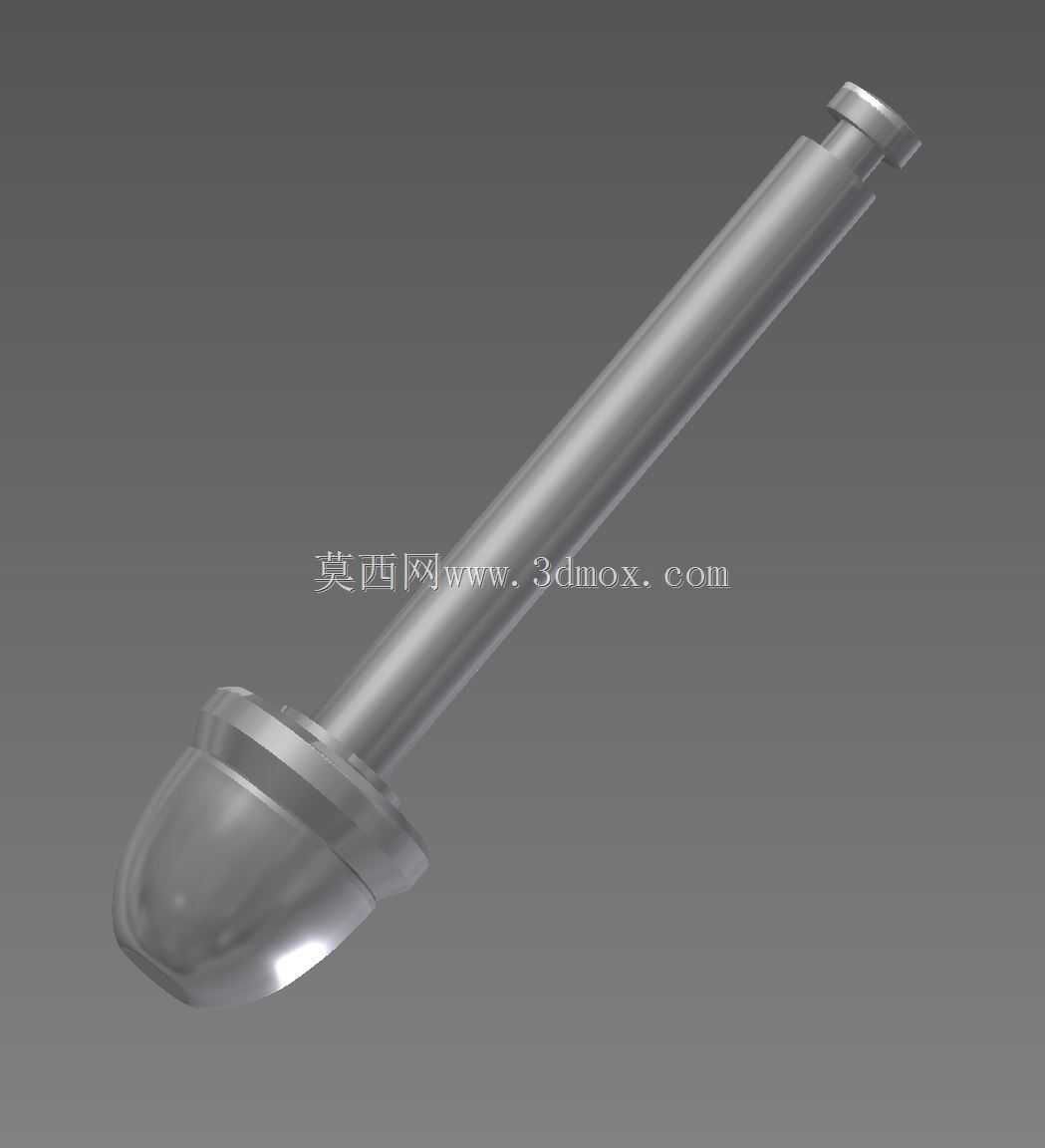

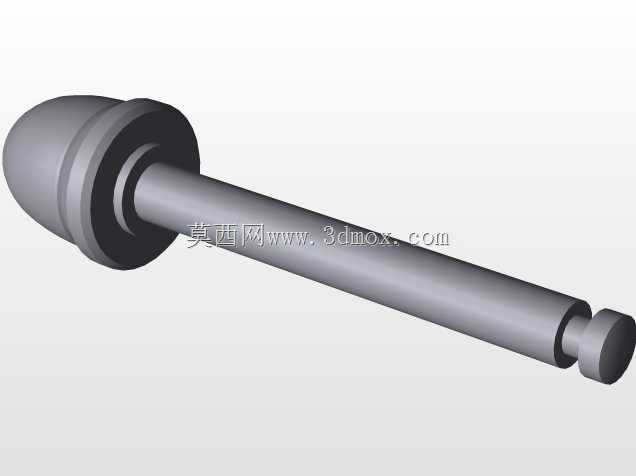

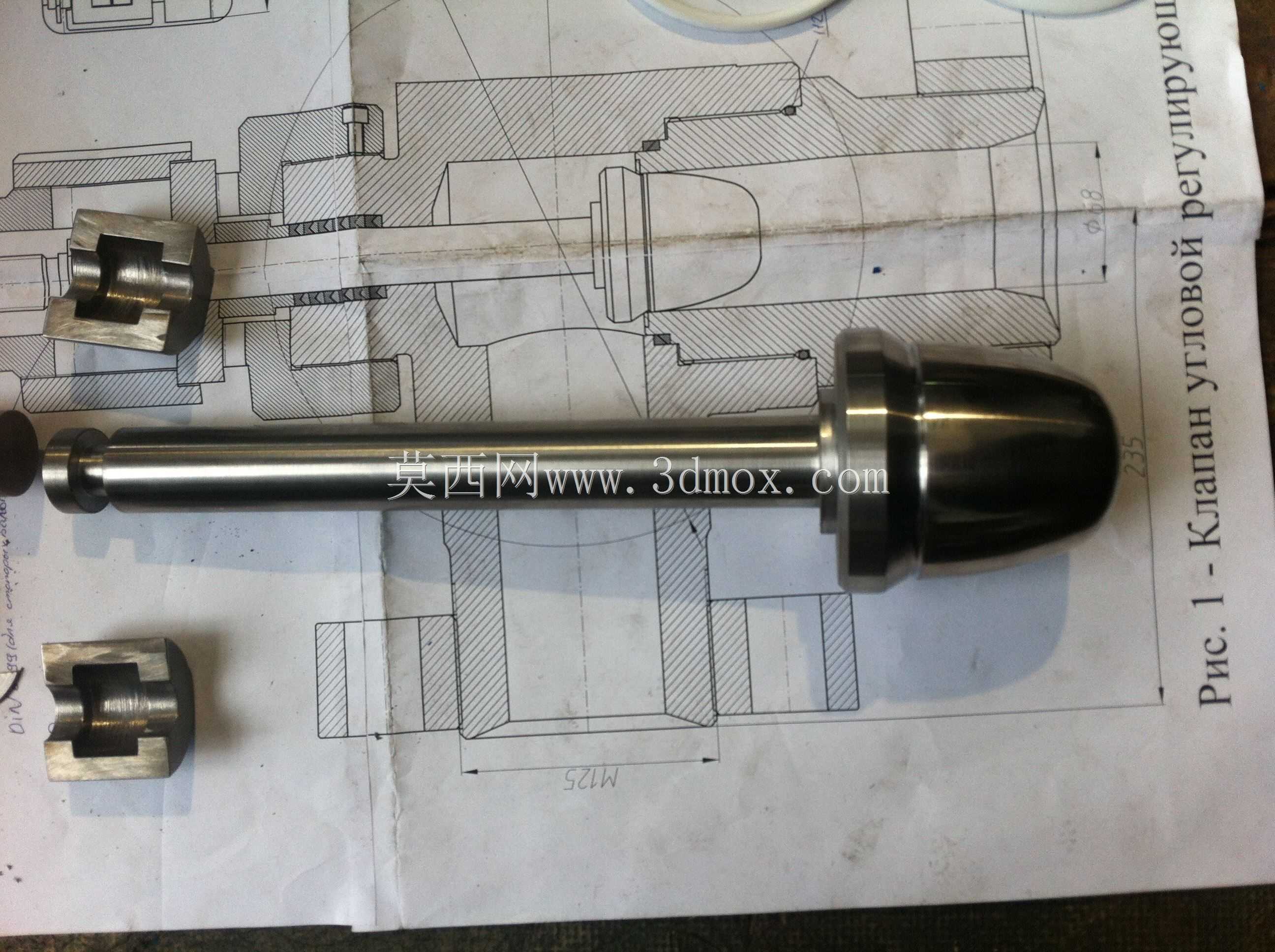

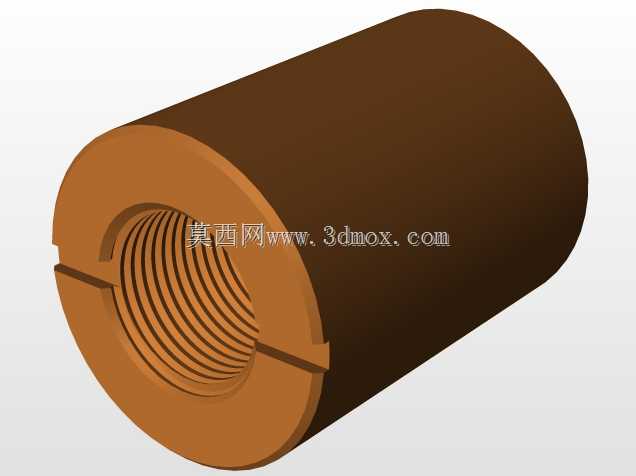

　　不会出现节流缩径的问题，介质流经时的压损极小，不会影响整条管路的输送效率。日常工况下，这类阀门主要用于场站的进出口截断、设备检修段的介质隔离、分支管路的通路控制，操作时通过转动手轮带动阀杆升降，实现阀瓣和阀座的贴合与分离，阀杆的梯形螺纹传动副具备自锁特性，阀门处于任意开度位置时都不会因为介质压力冲击出现自行启闭的问题，工况稳定性更强。建模过程中，对阀体的承压壁厚、法兰螺栓孔的位置度、手轮的操作空间、密封副的配合公差都做了1:1的还原，每个连接部位的倒角、密封槽尺寸、填料腔的结构都完全按照实际加工要求搭建，可直接用于管路布局的干涉检查、安装模拟、运维操作培训的场景使用，结构设计上充分考虑了高压工况下的承压强度需求，阀体的转角部位都做了圆弧过渡，避免应力集中导致的阀体开裂风险，所有棱角部位都做了工艺倒角处理，既符合实际加工的工艺要求，也能避免安装过程中尖锐棱角划伤施工人员。
