双法兰式管道柔性连接密封构件

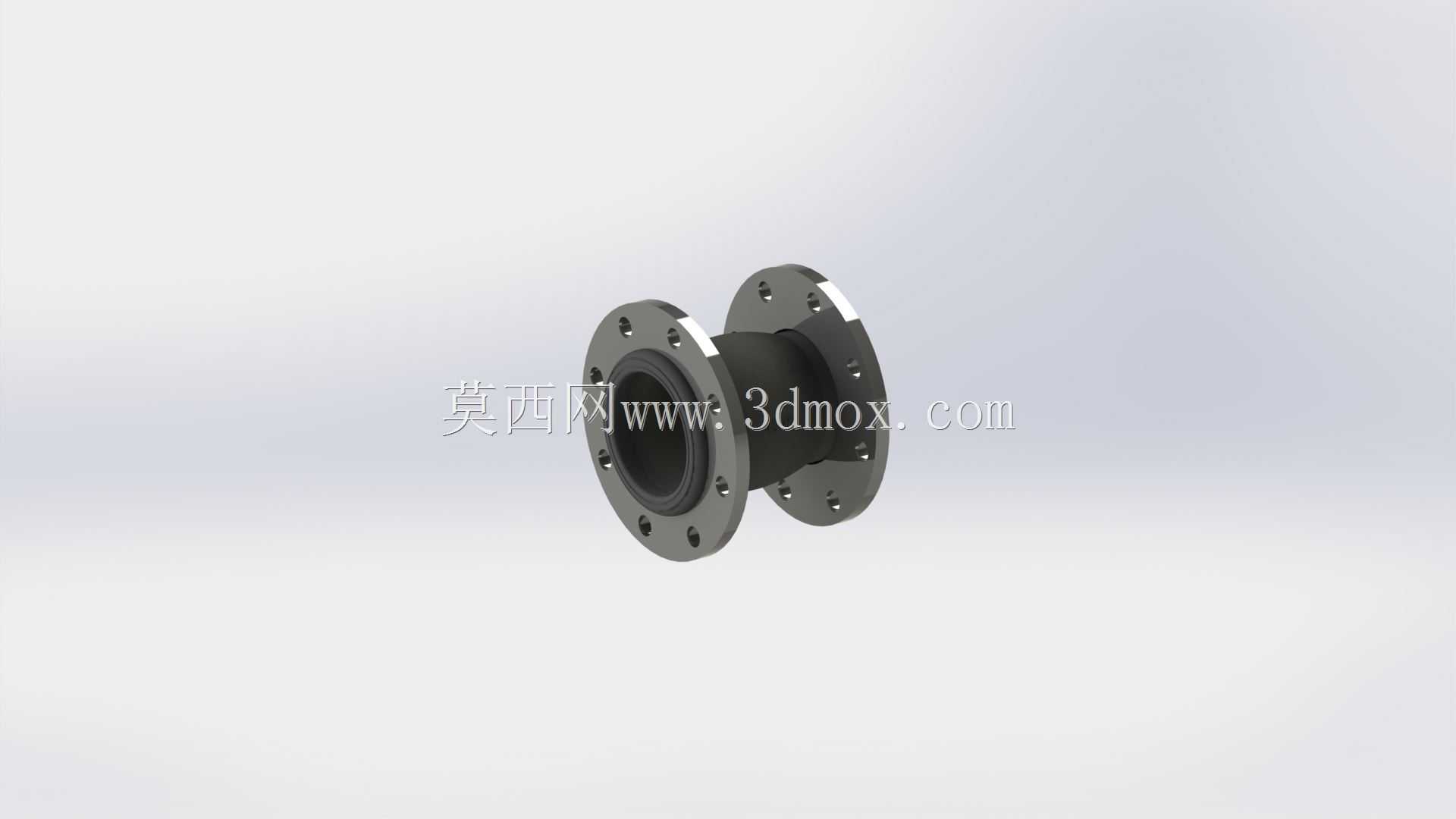

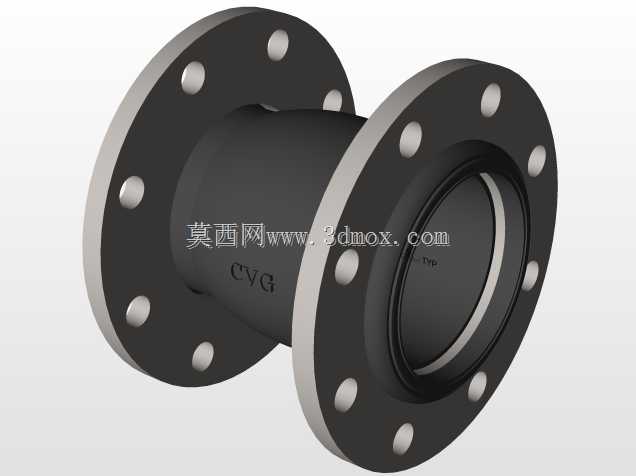

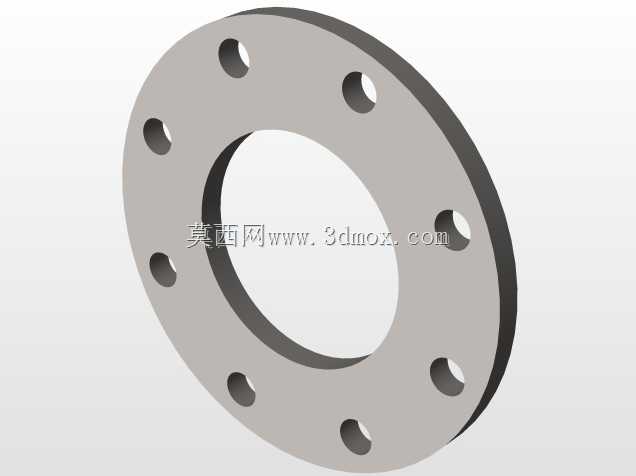

　　在工业管路系统的现场布设中，不同工段的管线对接往往存在同轴度偏差、运行振动传递、热胀冷缩位移等实际问题，这类双法兰结构的柔性连接构件，正是为解决上述管路对接痛点设计的核心配件。从结构形态来看，构件两端为标准带螺栓孔的法兰盘结构，中部为可产生微量形变的柔性段，整体采用对称式布局，两端法兰的螺栓孔位呈圆周均布，可直接与同公称通径的管路法兰、设备接口法兰配对安装，不需要额外加工过渡接头，适配现有常规工业管路的安装标准。

　　从实际应用场景出发，这类构件常被用在水泵进出口与管路的对接位置，用来阻隔泵体运行产生的振动沿管路传递，避免管路长期受振动影响出现焊缝开裂、紧固件松动的问题；也会被布设在长距离输送管路的分段位置，补偿管路因介质温度变化产生的轴向、径向与角向位移，避免管路因热应力集中出现变形破损；在有冲击载荷的管路系统中，比如间歇性供料的工业管线、消防供水管线，这类柔性构件还可以缓冲介质通断瞬间产生的水锤冲击力，保护管路上的仪表、阀门等精密配件不受冲击损坏。

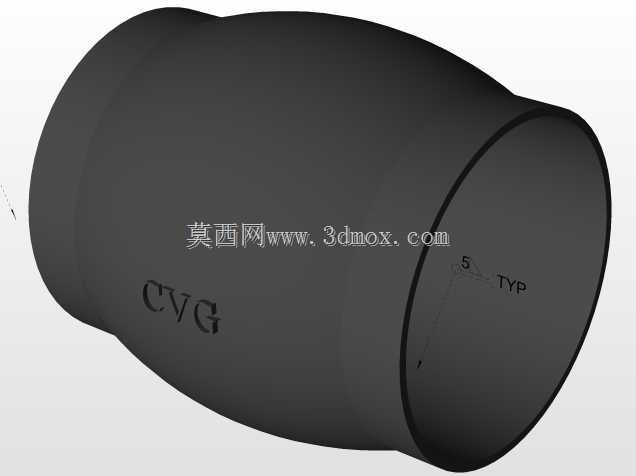

　　在功能特性设计上，两端法兰采用刚性金属材质，保证连接部位的结构强度，螺栓锁紧后可以提供足够的密封压紧力，避免连接部位出现介质泄漏；中部柔性段的材质根据输送介质的不同可做适配调整，输送普通水介质时可采用耐水橡胶材质，输送腐蚀性化工介质时可更换为耐腐特种橡胶或复合柔性材质，柔性段的壁厚经过反复校核，既保证可以产生足够的形变位移量来补偿管路偏差，又能承受管路额定工作压力下的介质冲击，不会出现鼓包、破裂的失效问题。

　　设计过程中，首先需要匹配对应公称通径的法兰尺寸标准，螺栓孔的中心圆直径、孔位数量、单孔直径都严格遵循管路法兰的通用安装规范，保证现场安装时不需要重新打孔适配；中部柔性段的长度根据允许的补偿量确定，常规工况下的补偿量覆盖轴向位移3-15mm、径向位移5-20mm、角向位移3-8度的范围，可满足绝大多数工业现场的安装偏差补偿需求。安装边界方面，构件整体的轴向长度根据通径不同有对应标准，安装时不需要对两端对接的管路做额外的长度裁切，只需要将两端法兰与对接法兰对齐，穿入配套螺栓对角均匀锁紧即可，安装过程不需要特殊工装，普通管路安装工具即可完成作业；需要注意的是，安装时要保证柔性段处于自然松弛状态，不能在柔性段被过度拉伸、压缩或扭曲的状态下锁紧螺栓，否则会大幅降低构件的使用寿命，甚至在运行初期就出现密封失效的问题。

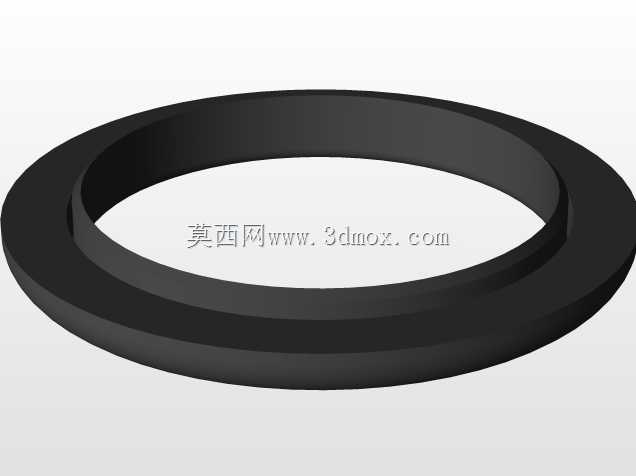

　　从结构细节来看，法兰盘与中部柔性段的连接部位采用嵌入式压合结构，金属法兰的内侧设置有环形卡槽，柔性段的端部嵌入卡槽内通过压圈固定，保证在管路压力波动、构件产生形变时，柔性段不会从法兰部位脱开，连接可靠性远高于普通粘接式结构。法兰盘的密封面采用平面水线设计，配对安装时搭配常规法兰密封垫片即可实现可靠密封，不需要定制特殊规格的密封件，降低现场运维的配件储备成本。在管路系统的运维过程中，这类柔性构件属于易损配件，设计时充分考虑了更换便捷性，当柔性段出现老化、磨损时，不需要整体切割管路，只需要松开两端法兰的螺栓即可拆下构件更换新件，大幅缩短管路停机维护的时间。

　　针对不同的管路压力等级，法兰盘的厚度、螺栓孔的数量、柔性段的增强层结构都会做对应调整，低压工况下的法兰厚度相对较薄，高压工况下的法兰会增加厚度，同时柔性段内部会增加多层帘线或钢丝增强层，提升构件的耐压能力，避免高压下柔性段出现过度膨胀变形。这类构件的通径覆盖范围较广，从小口径的民用供水管线到大口径的工业输水、化工管线都有对应规格，三维建模过程中需要重点保证法兰孔位的位置度精度，避免模型导入装配体后出现螺栓无法对齐的装配干涉问题，同时要还原柔性段的自然形态特征，方便后续做管路系统的装配仿真、应力分析时，准确模拟构件的形变补偿效果。
