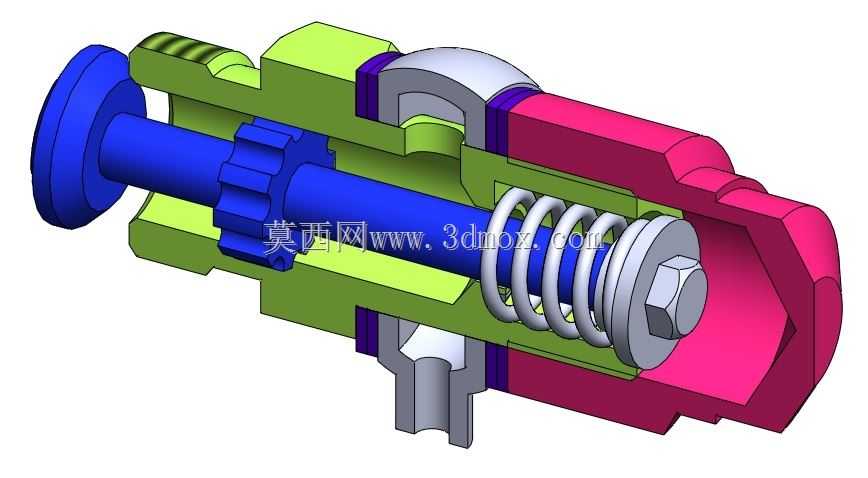

弹簧直动式溢流型安全阀剖视结构

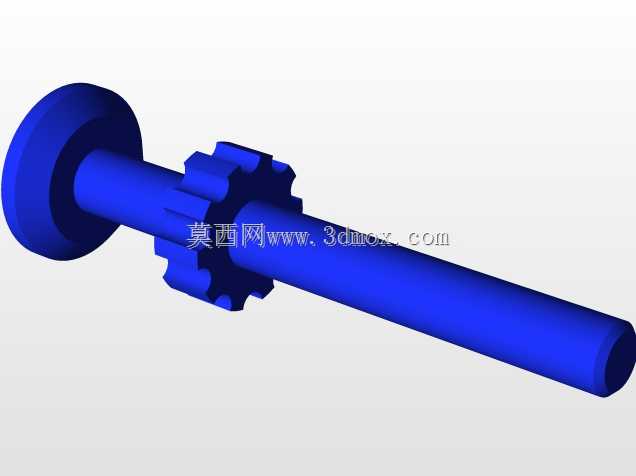

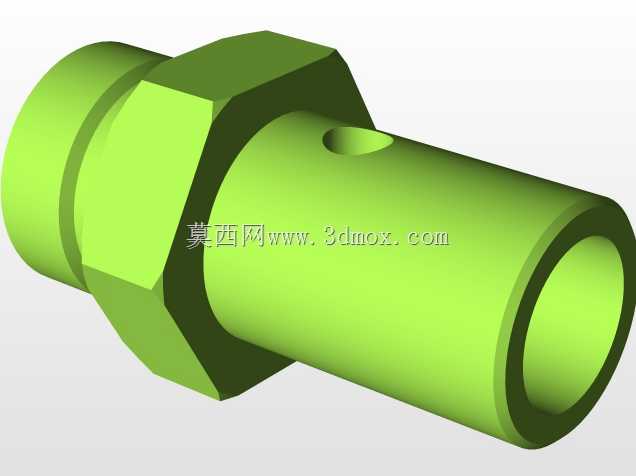

　　这款弹簧直动式安全阀的剖视结构，完整呈现了小型压力泄放元件的内部装配逻辑，从剖面可以清晰看到各零件的配合关系：左端的调节端盖通过外螺纹与阀体连接，旋转端盖即可改变弹簧预压缩量，以此整定阀门的开启压力，端盖与阀杆之间预留了足够的导向长度，避免阀杆动作时出现卡滞。中间的阀芯采用台肩式结构，台肩侧面与阀体内腔的密封面贴合形成硬密封副，无额外密封件的设计适配矿物油、清水等常规流体介质，阀芯中部的齿状结构既可以对弹簧端部做周向定位，避免弹簧压缩时出现偏磨，又能在阀杆与阀芯之间留出流体过流间隙，当入口压力超过弹簧预紧力时，阀芯向弹簧侧移动，流体即可从阀体下部的入口进入，经阀芯与阀腔的间隙从侧部出口泄放，实现超压保护功能。

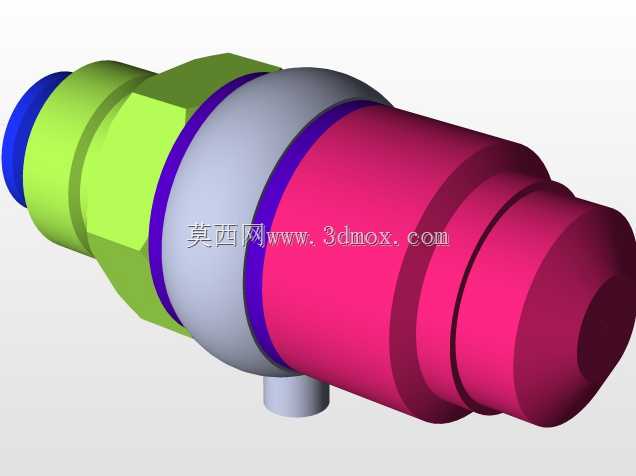

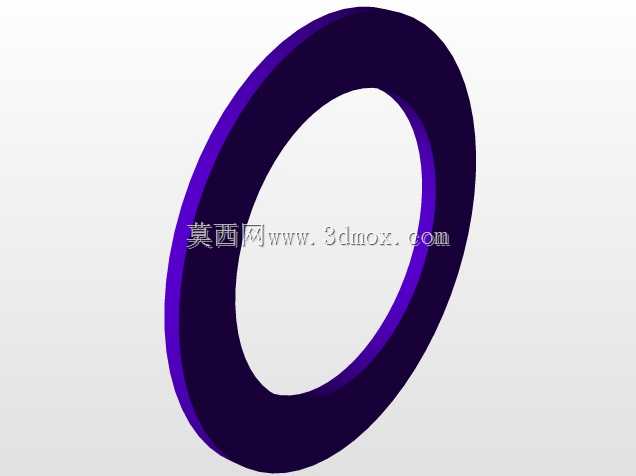

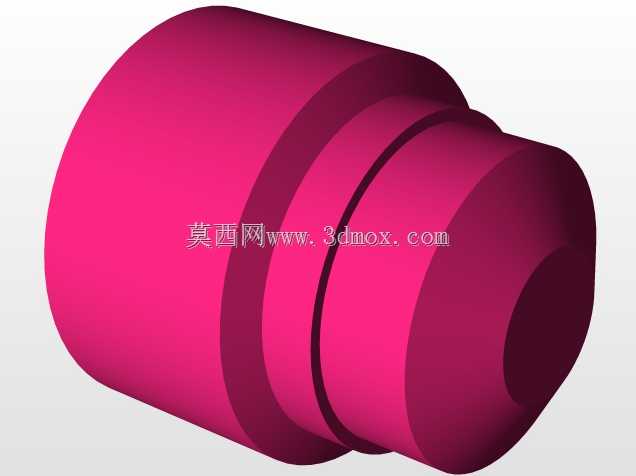

　　右端的螺塞通过螺纹旋入阀体尾部，既对弹簧端部做轴向定位，螺塞中心的内六角结构方便装配时使用标准工具拧紧，螺塞与阀体之间的紫色密封件为静密封，防止流体从螺纹连接处外漏。这类小型直动式安全阀常应用在小型液压站、润滑系统、低压气动回路、家用供水增压管路中，作为系统的最后一道压力保护屏障，避免管路或元件因超压出现破裂、泄漏故障。从结构尺寸来看，这款阀属于小通径规格，整体轴向长度较短，径向尺寸紧凑，阀体下部的入口为外螺纹连接结构，侧部出口可根据安装需求选择内螺纹或快插接口，安装时仅需预留扳手操作空间即可，无需额外的安装支架，可直接拧装在管路或阀块的对应接口上。设计这款阀的三维结构时，首先要确定的是弹簧的参数匹配：根据额定开启压力、

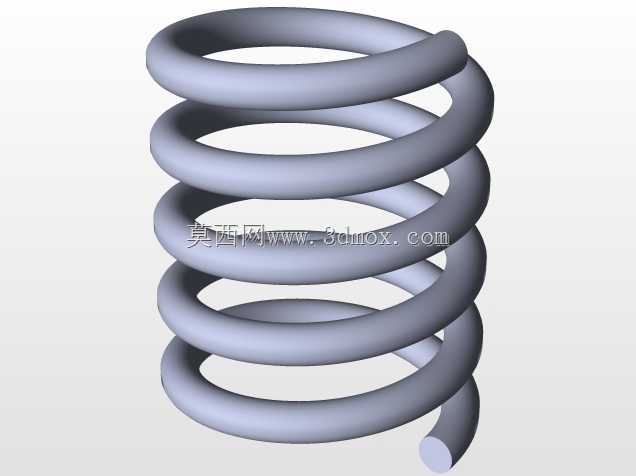

　　阀座通径计算出阀芯受到的介质推力，再匹配对应刚度的弹簧，保证弹簧预紧力与额定压力下的介质推力平衡，同时要预留足够的弹簧压缩行程，满足阀门全开时的泄放流量需求，避免弹簧并圈导致阀芯无法完全开启。其次要考虑各运动副的配合公差：阀杆与端盖导向孔、阀芯与阀体内腔的配合间隙要控制在合理范围，间隙过大会导致阀芯动作偏斜、密封失效，间隙过小则容易因介质中的杂质卡滞，导致阀门无法正常开启或关闭。另外，阀体的流道设计要尽量减少直角转折，降低流体通过时的阻力，避免泄放时出现过大的压力损失，同时要保证阀体壁厚满足额定工作压力下的强度要求，尤其是螺纹连接处、密封面位置的壁厚，要经过强度校核避免受压变形。从剖视模型还能看到，各零件的装配顺序清晰，

　　没有出现无法装配的干涉结构：装配时先将阀芯从阀体右端装入阀腔，再放入弹簧，之后拧入尾部螺塞固定弹簧，再从左端装入阀杆与调节端盖，最后调整端盖位置完成压力整定，整个装配流程无需特殊工装，适合批量生产装配。这类直动式安全阀相比先导式安全阀结构更简单，响应速度更快，适合小流量、低压工况的压力保护，在小型液压设备、家用净水设备、小型空压机等产品中应用十分广泛，建模时还原的剖视结构可以直接用于生产装配指导、产品原理演示，也可以作为液压系统原理图的三维可视化元件使用，帮助设计人员快速理解阀件的工作逻辑，在做管路布局时提前预留安装与操作空间。
