立式公共区域圆柱形烟灰柱结构设计

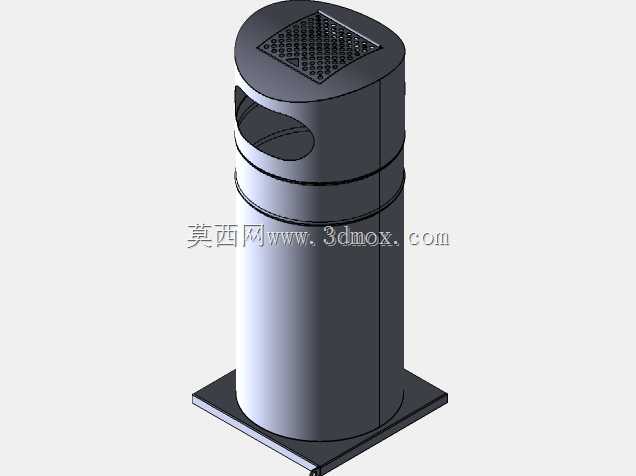

　　这款立式圆柱形烟蒂收集装置，主要适配写字楼大堂出入口、商业综合体步行通道、户外吸烟点、园区公共休息区这类半开放或开放公共场景，核心用途是集中收纳烟蒂、承接烟灰，避免随手丢弃烟蒂带来的地面污染、火灾隐患，同时兼顾公共区域的视觉整洁度。从结构设计逻辑来看，整体采用立式圆柱主体搭配方形安装底座的构型，圆柱形态的优势在于周向无棱角，公共区域人员走动剐蹭时不会产生尖锐磕碰伤害，同时圆柱曲面的抗形变能力优于等壁厚的方形柱体，日常轻微外力碰撞下不容易出现凹陷变形。顶部设置的网格状灭烟格栅，格栅间隙控制在5mm以内，既可以让烟灰顺利落入柱体内腔，又能避免未完全熄灭的烟蒂被风吹出，格栅表面做了防滑耐磨的纹理处理，

　　人员按压灭烟时不会出现烟蒂打滑滚落的情况。柱体上部开设的椭圆形投置口，开口下沿距离底座安装面的高度控制在850mm左右，符合成年人站立时的手部操作高度，不需要弯腰抬手就能完成烟蒂投置，开口的边缘做了卷边钝化处理，没有裸露的钣金锐边，避免投置时划伤手部。柱体采用分段式套接结构，上下段之间设置环形定位凸台，日常清理内腔积存的烟蒂烟灰时，只需要向上提起上段柱体就能倾倒内部杂物，不需要额外拆卸紧固件，运维清理的操作效率更高。底部的方形安装底座，边长比圆柱主体直径大120mm，一方面可以降低整体结构的重心，提升放置时的抗倾覆能力，即使受到侧向轻微碰撞也不容易翻倒；另一方面底座预留了四个安装孔位，在户外多风区域或者人流密集的点位，

　　可以通过膨胀螺栓将底座固定在硬化地面上，进一步提升安装稳定性。柱体内腔的容积按照单点位日均150人次吸烟量设计，满容状态下可以满足3-5天的清理周期，减少运维人员的清理频次。壳体表面采用哑光磨砂处理，不容易残留指纹和水渍污渍，日常只需要用湿抹布擦拭就能保持外观整洁，同时哑光表面不会产生强光反射，不会对周边通行人员造成视觉干扰。设计过程中针对柱体的壁厚做了优化，主体壁厚选用1.2mm的冷轧钢板材质，兼顾结构强度和整体重量，单台成品的整体重量控制在8kg左右，不需要起重设备，两名运维人员就能完成搬运和点位布设。柱体顶部的格栅采用嵌入式安装结构，和柱体顶面的配合间隙控制在1mm以内，不会出现晃动异响，同时格栅可以单独拆卸更换，

　　长期使用后如果格栅出现烧蚀磨损，不需要更换整个柱体，只需要替换格栅配件就能继续使用，降低后期的维护成本。投置口内部设置了挡片结构，正常状态下挡片在重力作用下封闭投置口，既可以避免内腔的烟味向外散溢，又能防止雨水从投置口灌入内腔，造成烟灰结块发臭的问题，投置烟蒂时只需要向内轻推挡片就能完成投放，松手后挡片自动复位封闭开口。整体结构没有多余的外露装饰件，所有连接位置都采用内部焊接或者卡扣连接，外表面没有突出的螺栓头或者连接结构，不容易被人为撬动破坏，适配公共区域复杂的使用环境。
