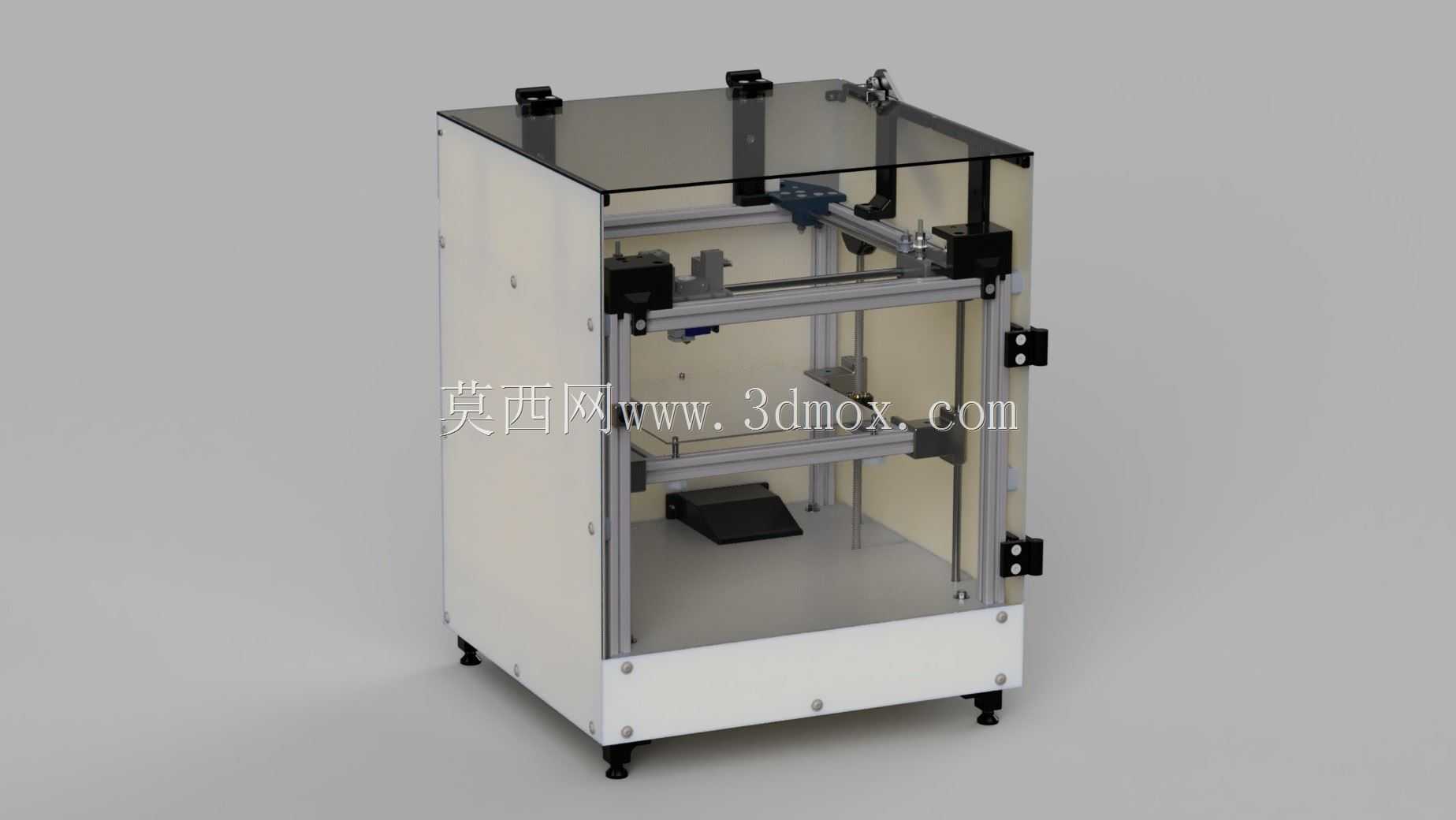

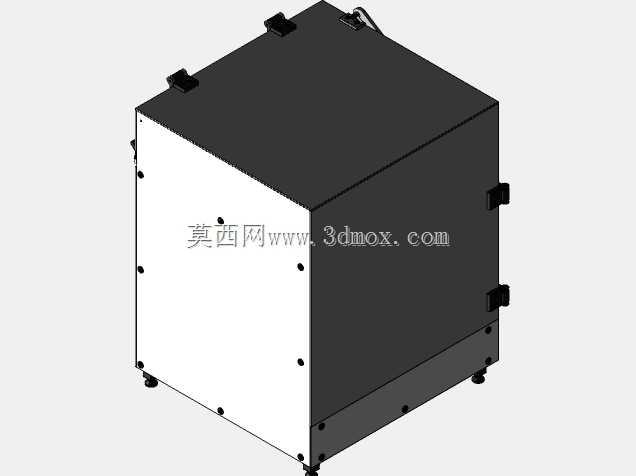

封闭式框架结构桌面级FDM熔融成型打印设备

　　这款设备的整体框架采用工业铝型材搭建，所有型材连接位置采用角码加内六角螺栓的锁紧方式，无需焊接工序，装配时可通过调整螺栓预紧力修正框架的形位公差，保证X、Y、Z三个运动轴的安装基准面平面度控制在0.1mm以内，避免长期运行后框架形变导致的打印精度偏移。设备底部配置四个可调式防滑脚杯，可根据放置台面的平整度单独调节高度，调平范围为0-15mm，脚杯底部的橡胶垫可吸收运动部件运行时产生的微幅振动，降低高速打印时的共振异响。

　　设备的外护结构采用半封闭设计，左右及后侧为钣金折弯成型的护板，护板与铝型材框架之间通过抽芯铆钉连接，前侧配置可开合的透明亚克力门，门体与框架接触位置粘贴EVA泡棉密封条，打印时关闭箱门可维持腔体内温度稳定，减少ABS等易翘曲耗材打印时的边角翘曲问题，同时可隔绝打印过程中产生的微量有害气体飘散，也能避免操作人员误触高温运动部件造成烫伤。顶部采用茶色半透明亚克力盖板，既可以观察顶部走线与传动部件的运行状态，也能减少腔体内热量从顶部快速散失。

　　运动系统采用经典的笛卡尔坐标系结构，X轴负责打印头的左右横向移动，Y轴负责打印平台的前后纵向移动，Z轴负责打印头组件的上下升降，三个轴的传动均采用精密直线导轨搭配同步带的组合，导轨预压等级选择轻预压，既保证运动顺滑无卡顿，也能消除传动间隙，保证打印件的尺寸精度。打印平台采用铝合金基板加表面磨砂贴膜的组合，平台下方可加装加热模块，最高加热温度可达110℃，适配PLA、ABS、PETG等多种主流3D打印耗材，平台调平采用手动旋钮调平结构，操作人员可通过四个角的调节旋钮调整平台与打印头的间距，保证首层打印的附着力。

　　打印头组件采用单挤出头设计，挤出机采用近端送料结构，送料齿轮为硬质合金材质，可稳定输送直径1.75mm的打印耗材，喷嘴最高加热温度可达260℃，可满足绝大多数民用及工业原型件的打印需求。设备的电控系统全部集成在底部的钣金仓内，仓体预留散热通风孔，配合散热风扇可保证主控板、电源模块长时间运行时的温度处于合理区间，所有走线均通过铝型材的内置槽位布置，外部无裸露线材，既美观也能避免线材被运动部件剐蹭造成损坏。

　　在实际应用场景中，这款设备可放置在设计工作室、学校创客空间、小型加工车间的工作台面上，用于产品设计阶段的手板原型制作、机械结构的功能验证件打印、教学演示中的模型制作、个性化定制零件的小批量生产。相比工业级大型3D打印设备，它的占地面积更小，整机放置尺寸仅需0.6㎡左右的台面空间，对使用环境的要求更低，无需配套专用的稳压电源与恒温车间，普通办公环境即可正常运行。

　　设计过程中优先考虑了装配与维护的便捷性，所有外护板均可通过拆卸少量螺栓快速拆除，当出现同步带松弛、导轨润滑不足、喷嘴堵塞等常见故障时，操作人员无需专用工具即可完成维护操作。框架的铝型材选型预留了充足的扩展槽位，后期可根据使用需求加装自动调平传感器、耗材断料检测模块、双挤出头组件、空气过滤装置等扩展配件，无需对原有框架进行打孔、焊接等二次加工。

　　设备的运动行程可满足绝大多数桌面级打印需求，最大成型尺寸可覆盖常见的手板件、结构验证件、文创模型的尺寸要求，打印层厚可在0.1mm-0.3mm之间调整，在0.1mm层厚设置下可打印出表面质量较好的精细模型，在0.3mm层厚设置下可快速打印大尺寸的结构验证件，兼顾打印精度与打印效率。整机的重量控制在合理区间，底部脚杯锁定后可保证设备运行时无明显位移，移动时可通过底部预留的搬运位抬起，无需借助吊装设备，方便在不同工作区域之间转移。
