法兰安装式防爆浮球液位浮动开关

　　在石油化工储罐区、地下污水集水井、工业循环水塔、船舶压载水舱这类需要精准把控液位边界的场景里，这类顶装式浮球浮动开关是现场无人值守液位联锁的核心检测元件，和投入式静压液位计、超声波液位计不同，它完全依靠机械浮力触发动作，不需要复杂的信号校准，哪怕现场供电出现波动，只要浮球随液位抬升到触发位置，就能硬接点输出开关信号，直接联锁进水泵启停回路或者溢流报警回路，可靠性在高湿、高粉尘甚至存在易燃易爆挥发性气体的工况里经过了长期验证。

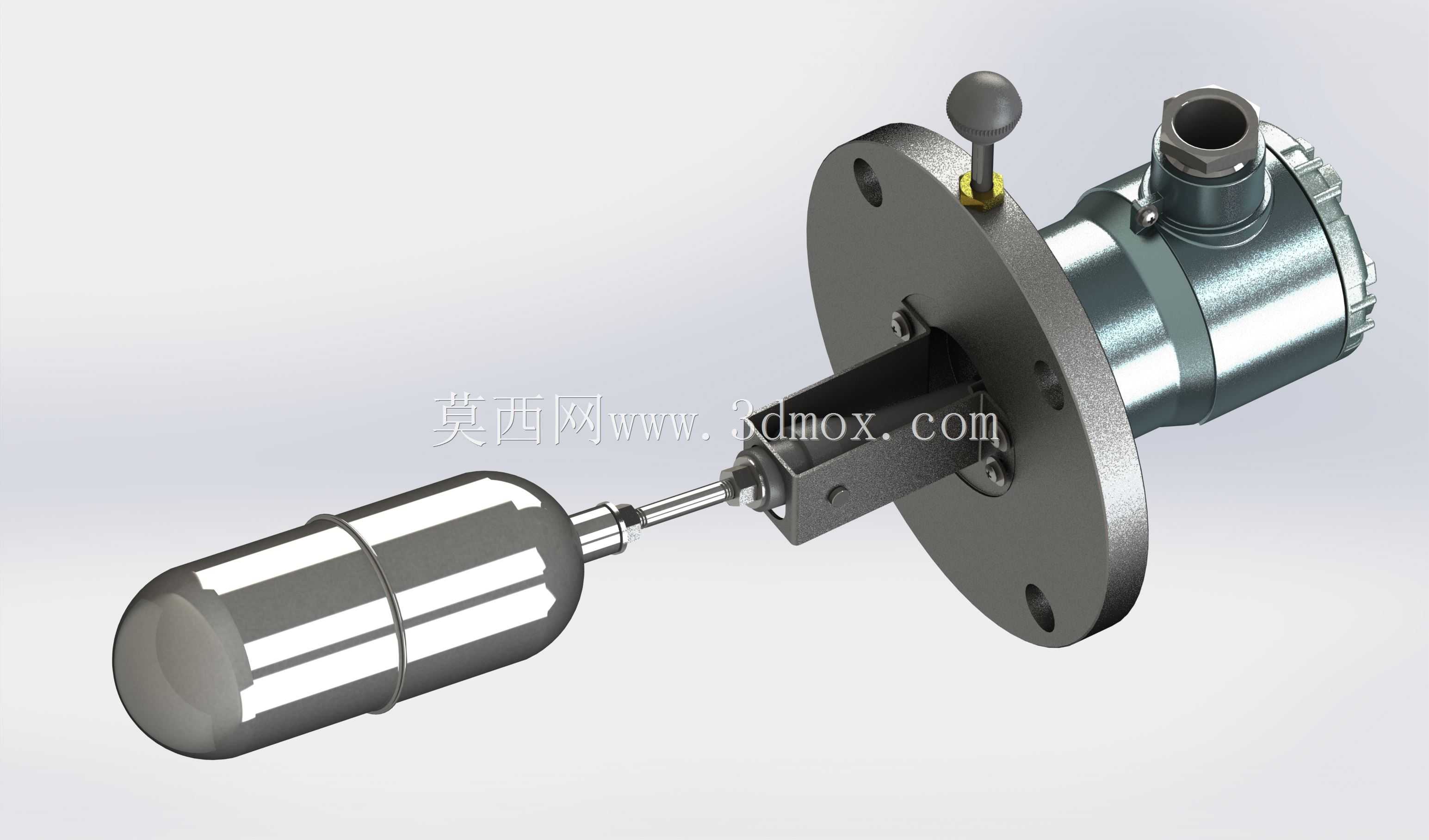

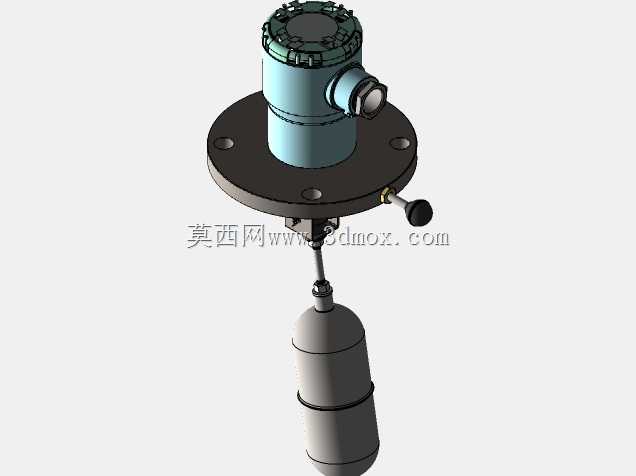

　　从结构设计逻辑来看，这款开关采用法兰盘作为顶部安装基准，法兰上预留的螺栓孔完全适配化工储罐常用的凸面法兰安装标准，安装时只需要在储罐顶板开对应尺寸的安装孔，将探杆垂直伸入罐内，法兰盘和罐顶法兰之间加耐油石棉垫或者四氟垫片密封，拧紧紧固件即可完成安装固定，不需要额外做支架焊接，能大幅缩短现场施工的周期。探杆部分采用刚性金属杆连接顶部的接线腔体和下方的浮球组件，避免了软缆式浮球在水流扰动下出现缠绕、误触发的问题，尤其适合内部有搅拌流或者进液冲击的罐体工况。

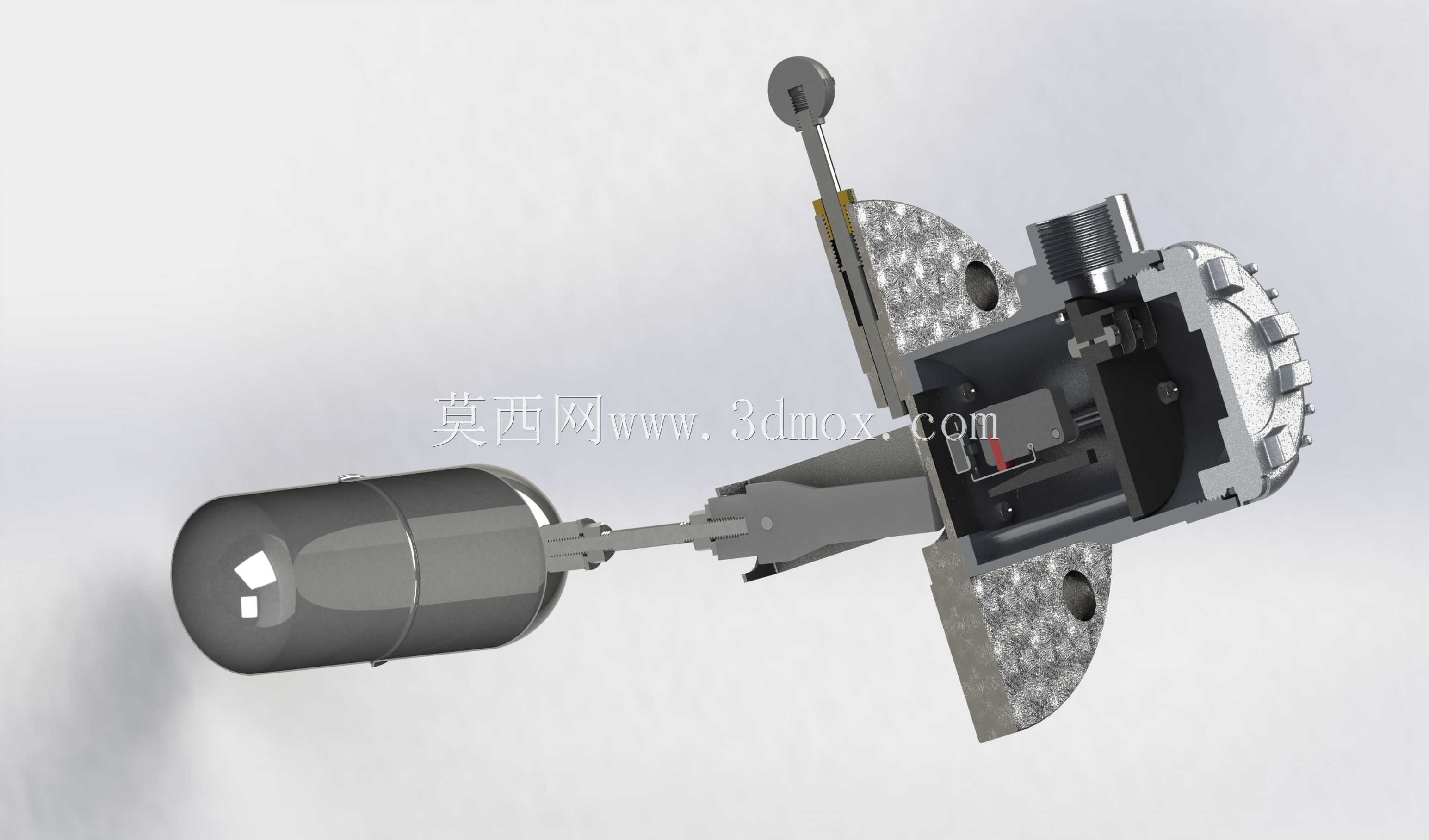

　　顶部的接线腔体采用隔爆型结构设计，接线口采用标准防爆螺纹接口，配合防爆格兰头可以实现电缆进线处的密封隔爆，腔体内部的微动开关触发机构完全和外界工况环境隔离，哪怕罐内挥发的易燃易爆气体顺着探杆缝隙渗入接线腔，内部触点动作产生的微弱火花也不会引燃外界的爆炸性混合物，满足易燃易爆危险区域的设备使用要求。接线腔侧面设置的手动测试拨杆是很实用的现场调试结构，在罐体还没有进液的时候，运维人员不需要爬到罐内拨动浮球，只需要在罐顶扳动这个测试拨杆，就能模拟浮球抬升的触发状态，快速校验整个联锁回路的接线是否正确、信号是否能正常传输到控制柜，大幅降低调试阶段的工作量。

　　下方的浮球采用圆柱形空心结构，材质选用耐腐的金属或者工程塑料，浮力经过精准核算，哪怕是在有一定粘度的液体介质里，也能顺畅沿着探杆上下滑动，不会因为液体粘附出现卡滞。浮球内部带有磁钢，当浮球随液位上升到预设的触发高度时，磁钢会吸合探杆内部对应的干簧管触点，输出通断信号；当液位下降到低位阈值时，浮球下落，磁钢离开干簧管感应范围，触点复位，以此实现高低液位的点位检测。探杆上的触发点位可以根据实际的液位控制需求调整位置，不需要重新加工结构件，适配不同高度的罐体使用。

　　从安装边界来看，这类开关的探杆长度需要匹配罐体的有效液位高度，安装时必须保证探杆垂直于水平面，倾斜角度不能超过5度，否则会增大浮球滑动的摩擦阻力，导致触发点位出现偏差。法兰安装面的水平度也需要在安装时做找平处理，避免长期受力不均导致密封面出现渗漏。接线时需要将电缆的屏蔽层单端接地，避免现场大功率设备的电磁干扰导致信号误报。和普通的侧装浮球开关相比，这种顶装结构只需要在罐顶开一个安装孔，不需要在罐体侧壁开孔，减少了罐体的密封泄漏点，尤其适合储存压力较高或者介质危险性较高的储罐使用。

　　在实际选型应用中，需要根据介质的腐蚀性、工作温度、罐体压力匹配对应的密封件和浮球材质，比如处理含油污水的时候要选用耐油橡胶密封，处理酸碱介质的时候要选用衬氟材质的浮球和探杆，避免长期使用过程中出现材质腐蚀损坏，导致开关失效。这类开关的输出是无源干接点信号，可以直接接入PLC的数字量输入模块，也可以直接驱动中间继电器控制接触器，不需要额外配置信号转换模块，接线逻辑简单，后期运维的替换成本也很低，是工业液位点位控制里性价比极高的检测元件。
