阀柱塞泵内部阀芯组件三维结构

　　做液压系统配套设计快十二年，经手的柱塞类元件三维建模少说也有七八十套，这套阀柱塞泵的阀芯组件，是去年给小型液压动力单元做配套时反复调整过三版结构的成熟方案。先从实际应用场景说，这类带集成阀结构的柱塞组件，大多用在小型高压液压站、便携式液压机具、工程机械的辅助执行机构供能单元里，不像大流量轴向柱塞泵要配套独立的阀组总成，它把配流、单向截止的功能直接集成在柱塞本体上，能把整个泵体的轴向尺寸压缩近三分之一，特别适合安装空间局促、对整机重量有严格限制的场合，比如手持液压破拆工具、小型升降平台的动力包、农机的液压转向辅助单元，之前给山地果园的小型修剪机具做动力配套时，就是靠这种集成结构把动力单元的重量控制在了三公斤以内，满足单人背负作业的要求。

　　从功能特性上拆解，这个组件的核心是靠柱塞在缸体内的往复运动改变密闭容腔的容积，配合本体上集成的阀片结构完成吸油、压油的配流动作，和传统分体式柱塞加单向阀的结构比，减少了两个外接密封面，也就少了两处潜在的外泄漏点，实际台架测试时，在21MPa的额定工作压力下，容积效率能稳定在94%以上，比同参数的分体结构高两个百分点左右。设计的时候最先卡的是安装边界，当时给定的缸体内孔直径是32mm，柱塞的最大往复行程不能超过12mm，整个组件装入泵体后，轴向突出缸体配合面的尺寸要控制在5mm以内，给后面的回程弹簧、偏心驱动轮留出足够的安装空间，所以一开始做结构拆分的时候，就把原本要外置的两个单向阀的密封锥面直接做在了柱塞的本体凸台上，阀片用的是厚度0.8mm的合金弹簧钢片，靠自身的弹性变形完成启闭，不需要额外设置复位弹簧，既省了轴向空间，也减少了运动零件的数量，降低了卡滞的概率。

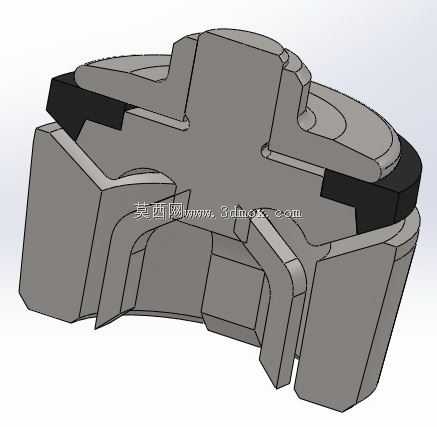

　　外形尺寸的匹配上，柱塞和缸体配合的圆柱面做了0.012-0.018mm的间隙配合，表面粗糙度要求Ra0.4，配合长度取了孔径的1.2倍，既保证往复运动时的导向精度，不会出现偏磨导致的内泄漏增大，也不会因为配合长度太长增加加工难度和运动阻力。柱塞端部的十字形凸台结构，一方面是用来和偏心驱动轮的传动槽配合，传递往复运动的驱动力，另一方面凸台之间的凹槽刚好作为高压油的通流槽，不用在柱塞内部打深孔做通油道，避免了深孔加工带来的同轴度误差、内部铁屑残留难清理的问题，之前试过打轴向通油孔的方案，加工时废品率接近15%，改成这种端面通流的结构后，机加工的工序减少了两道，成品率直接提到了98%以上。

　　设计思路上最花时间的是集成阀片的密封比压计算，阀片和柱塞本体上的密封锥面接触宽度控制在0.3-0.5mm，太宽的话启闭时的响应速度会变慢，吸油阶段容易出现气蚀，太窄的话密封面容易被高压油冲蚀，使用寿命会大幅缩短，当时做了六组不同接触宽度的样件做冲击试验，最终选定的参数能保证在1200次/分钟的往复频率下，连续冲击100万次后密封面的泄漏量依然在允许范围内。另外柱塞上的黑色密封件是填充聚四氟乙烯材质的格莱圈，安装槽的尺寸严格按照密封件厂家的样本给定的公差设计，槽的侧壁粗糙度要求Ra1.6，槽底Ra3.2，既保证密封件在往复运动时不会被挤出间隙，也不会因为压缩量太大导致运动阻力过高，出现爬行的问题。

　　实际选型适配的时候要注意，这个组件的驱动端是和偏心轮直接接触的，所以柱塞端部的接触面做了淬火处理，硬度达到HRC55-60，避免长期往复冲击出现接触面凹陷、行程变短导致流量不足的问题。安装时要保证缸体孔和偏心轮的轴线平行度误差不超过0.02mm，不然柱塞会受到侧向力，很快就会出现偏磨拉伤，之前有客户安装时没找正同轴度，连续运行八个小时就出现了柱塞拉伤、内泄漏超标的问题，重新找正安装后连续运行两千小时都没出故障。另外集成的阀片在装配时要注意方向，吸油侧和压油侧的阀片不能装反，不然会出现吸不上油、压力建不起来的问题，设计时特意在柱塞端面做了很小的定位凸点，和阀片上的缺口对应，从结构上避免装反的可能，减少装配环节的出错概率。

　　从建模的角度说，这个模型把所有配合面的公差、密封槽的尺寸、通流截面的面积都做了1:1的还原，没有做简化处理，不管是用来做泵体的整体装配干涉检查，还是做有限元分析时的应力、流场仿真，都可以直接导入使用，不用再做额外的结构补全。之前做流场仿真的时候，就是用这个模型提取了通流道的流体域，模拟不同转速下的吸油压油阻力，调整了通流槽的圆角大小，把通流阻力降了12%左右，进一步降低了油液发热的问题。
