三叉戟纹盾形金属挂饰结构设计

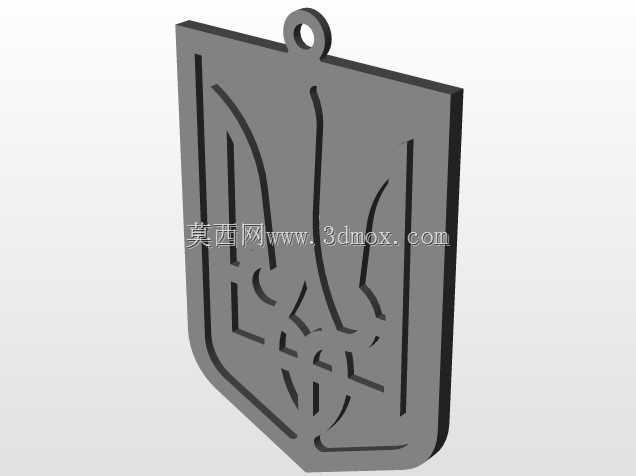

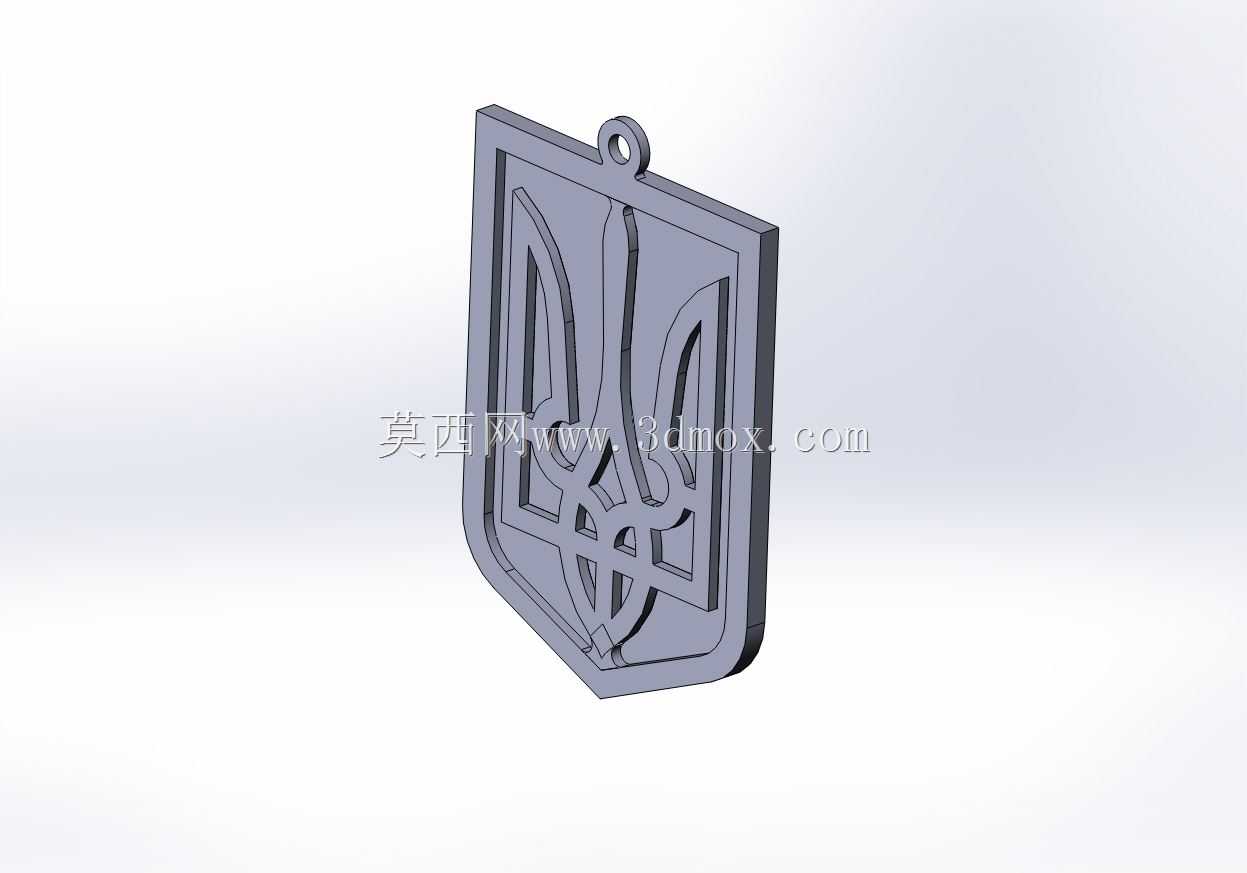

　　这款盾形挂饰的结构设计，最初是面向随身配饰、标识挂载类场景开发的，日常可挂载在钥匙串、背包挂点、工装织带处，也可作为小型标识牌固定在设备面板、展示架侧边，适配多类轻量挂载需求。整体外形采用带倒角的盾形轮廓，边缘做了R1.2的圆弧过渡处理，避免锐边划伤接触表面，也能减少日常剐蹭带来的边角崩缺问题。主体厚度控制在3mm，既保证了手持的扎实质感，又不会因为过厚增加额外负重，适配日常随身佩戴的重量要求。顶部的挂孔采用一体化成型设计，孔位内径4mm，可兼容常规钥匙圈、龙虾扣、挂绳等多数通用挂载配件，孔位周边做了局部加厚0.8mm的补强处理，避免长期拉扯出现孔位开裂、变形的问题，经过反复受力校核，挂孔位置可承受15kg的静态拉力不发生塑性变形，

　　满足日常使用的强度需求。正面的三叉戟纹样采用下沉式浮雕设计，纹样凹陷深度0.8mm，既保证了图案的辨识度，又不会因为凸起过高在日常摩擦中出现图案磨损，凹陷的纹路也更容易留存涂装、氧化着色的效果，做表面处理时纹路边界清晰，不会出现溢色糊边的问题。纹样的线条全部做了R0.3的圆角过渡，没有尖锐的内角，一方面是减少CNC加工时的刀具磨损，避免小直径刀具加工锐角时出现断刀问题，另一方面也能减少应力集中，让挂件在受到意外挤压、磕碰时不会从纹路内角处出现开裂。整体建模过程中，所有的特征都做了拔模斜度处理，外表面拔模角度1度，纹路内侧拔模角度1.5度，不管是采用金属铣削加工、精铸还是冲压成型，都能顺利脱模，不需要额外做后期的修模调整。

　　安装边界方面，挂件整体外轮廓尺寸为42mm高、28mm宽，挂载后突出挂载面的总厚度为3mm，不会因为尺寸过大卡到衣物、背包的缝隙，也不会因为突出过高被外力剐蹭脱落。背面采用全平面设计，没有多余的凸起结构，既可以直接贴合在光滑表面做粘贴固定，也可以通过背面的沉头孔加装螺丝做刚性固定，适配不同的安装场景。在结构细节处理上，纹样与外框的连接位置全部做了圆弧过渡，没有悬空的细薄结构，最细的纹样线条宽度也控制在1.5mm以上，保证加工时的结构强度，不会出现加工过程中细筋断裂的问题。表面处理可适配阳极氧化、喷砂、电镀、烤漆等多类工艺，平面与纹路的高低差刚好能形成自然的质感区分，不需要额外做分色处理就能呈现出清晰的图案效果。从实际使用场景出发，

　　这款挂饰的重量控制在18g左右，挂在钥匙串上不会带来明显的坠重感，固定在设备上也不会因为自重出现脱落问题。建模时所有的曲面都做了G1连续处理，边缘过渡顺滑，没有突兀的棱角，手持接触时触感圆润，不会刮伤皮肤或者勾扯衣物纤维。针对不同的加工工艺，模型也预留了足够的工艺余量，采用铣削加工时，最小加工半径0.3mm，适配常规的硬质合金铣刀加工，不需要定制特殊刀具；采用精铸工艺时，壁厚均匀，不会出现局部缩孔、浇不足的缺陷；采用冲压工艺时，纹路的拉伸深度控制在板材厚度的1/3以内，不会出现冲压开裂的问题。
