通讯设备安装用长条形金属支撑构件

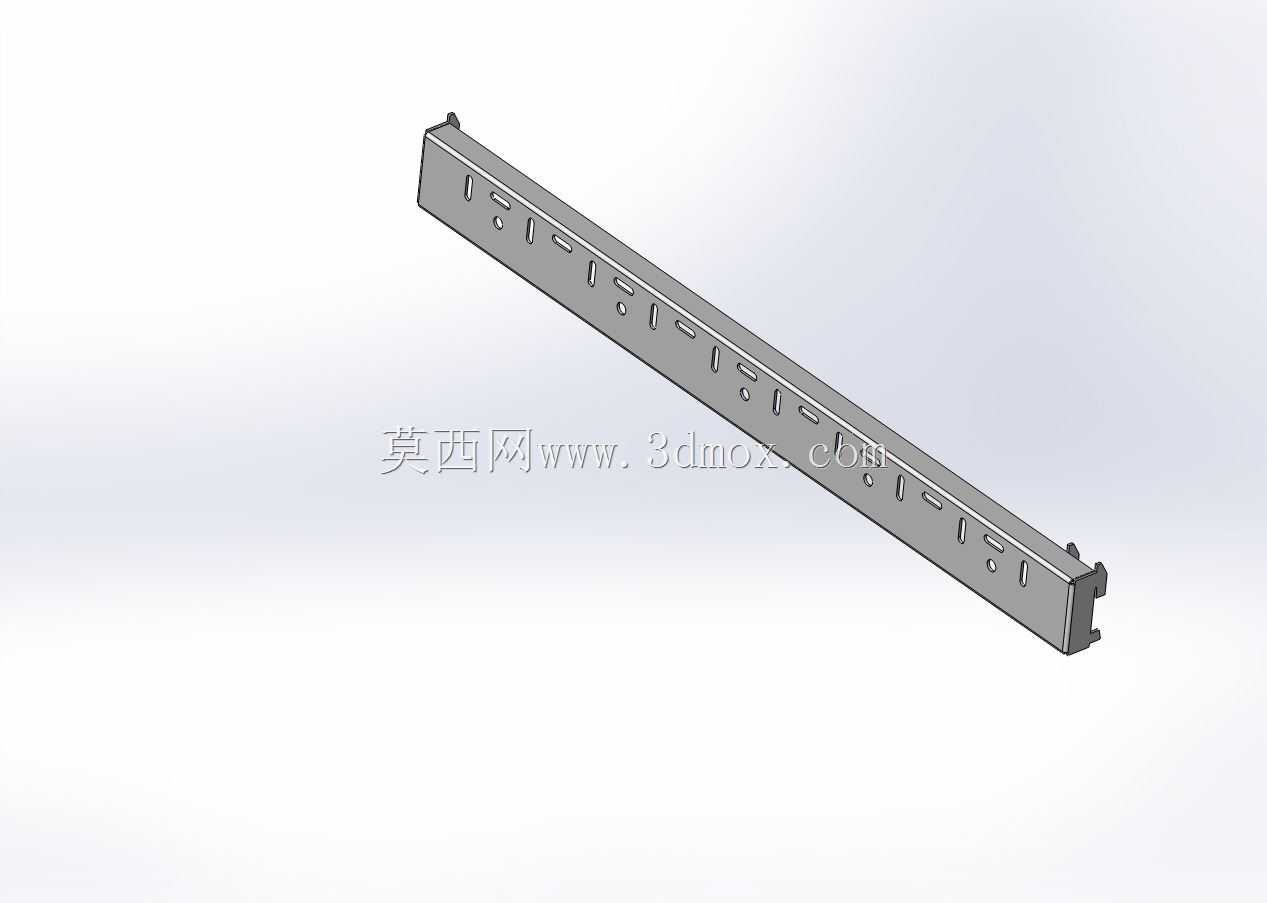

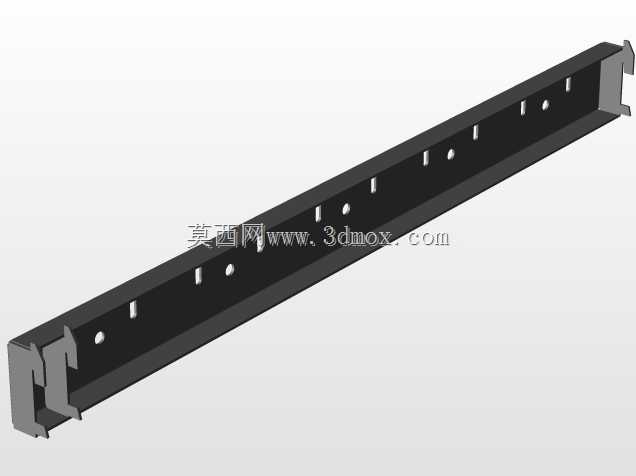

　　在通讯基站建设、室内通讯设备布设、弱电井线路整理等场景中，这类长条形金属支撑构件是应用频率极高的结构件，主要承担通讯模块、转接设备、走线槽体的承载与定位作用，区别于普通民用支架，其结构精度直接影响通讯设备的安装稳定性与后期运维便利性。从结构设计逻辑来看，该构件采用一体化冲压折弯成型工艺，主体为等截面长条结构，沿长度方向等距排布多组定位孔与卡接槽，孔位间距严格匹配通讯行业通用安装模数，无需现场二次打孔即可适配多数标准通讯设备的安装孔距，大幅降低现场施工的工作量。构件两端设计有快装卡接结构，一端为带限位凸点的插接头，另一端为适配的卡扣槽，多根构件可快速拼接延长，也可直接卡入标准通讯机柜的立柱卡槽内，无需额外螺栓固定即可完成初步定位，

　　后续仅需在关键受力点加装防脱紧固件即可满足承重要求。从安装边界来看，该构件的截面宽度控制在20mm以内，厚度为1.5mm冷轧钢板材质，单根标准长度适配19英寸标准机柜的内部纵深，安装后突出安装面的高度不超过12mm，不会占用机柜内部的走线空间，也不会干涉设备前后端的接口插拔。构件表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备基础的防锈与绝缘性能，可适应弱电井、基站机房等多尘、轻微潮湿的使用环境，避免金属构件与通讯设备外壳接触产生的静电干扰问题。在实际选型应用中，这类支撑构件不仅可用于通讯机柜内部的设备托举，还可作为墙面壁挂设备的横向支撑龙骨，配合膨胀螺栓固定在混凝土墙面后，可直接卡装小型通讯分线盒、信号放大器等设备，

　　相比传统角钢支架，其自重更轻，安装效率提升40%以上，且孔位精度更高，设备安装后不会出现偏移、错位问题。设计过程中，针对构件的受力变形问题做了专项优化，沿构件长度方向冲压有两道加强筋，加强筋深度为2mm，在不增加板材厚度的前提下，将构件的中部抗弯挠度提升了60%，在额定承重5kg的工况下，中部最大变形量不超过0.5mm，完全满足通讯设备的安装平整度要求。构件上的卡接槽采用梯形开口设计，槽口宽度略大于标准M4安装螺栓的螺杆直径，槽底宽度与螺栓头下的垫片直径匹配，设备安装时可先将螺栓预拧在设备上，再将螺栓沿槽口滑入卡接槽内，滑动到指定位置后拧紧螺栓即可完成固定，无需从构件端部穿入螺栓，大幅降低了后期设备更换、调整位置的操作难度。

　　在户外通讯辅助安装场景中，该构件还可配合防水罩使用，构件两端的卡接结构可直接固定防水罩的卡扣，无需额外打孔破坏防水罩的密封结构，保证户外安装的防护等级。从加工工艺角度来看，该构件的所有弯折圆角均控制在R0.8mm，无尖锐毛刺，安装过程中不会划伤施工人员的手部，也不会割破通讯线缆的外绝缘层，所有孔位均采用精密冲压成型，孔位公差控制在±0.1mm以内，可与标准通讯设备的安装孔完全对齐，避免出现孔位错位导致的安装应力，长期使用不会出现螺栓松动、设备移位的问题。
