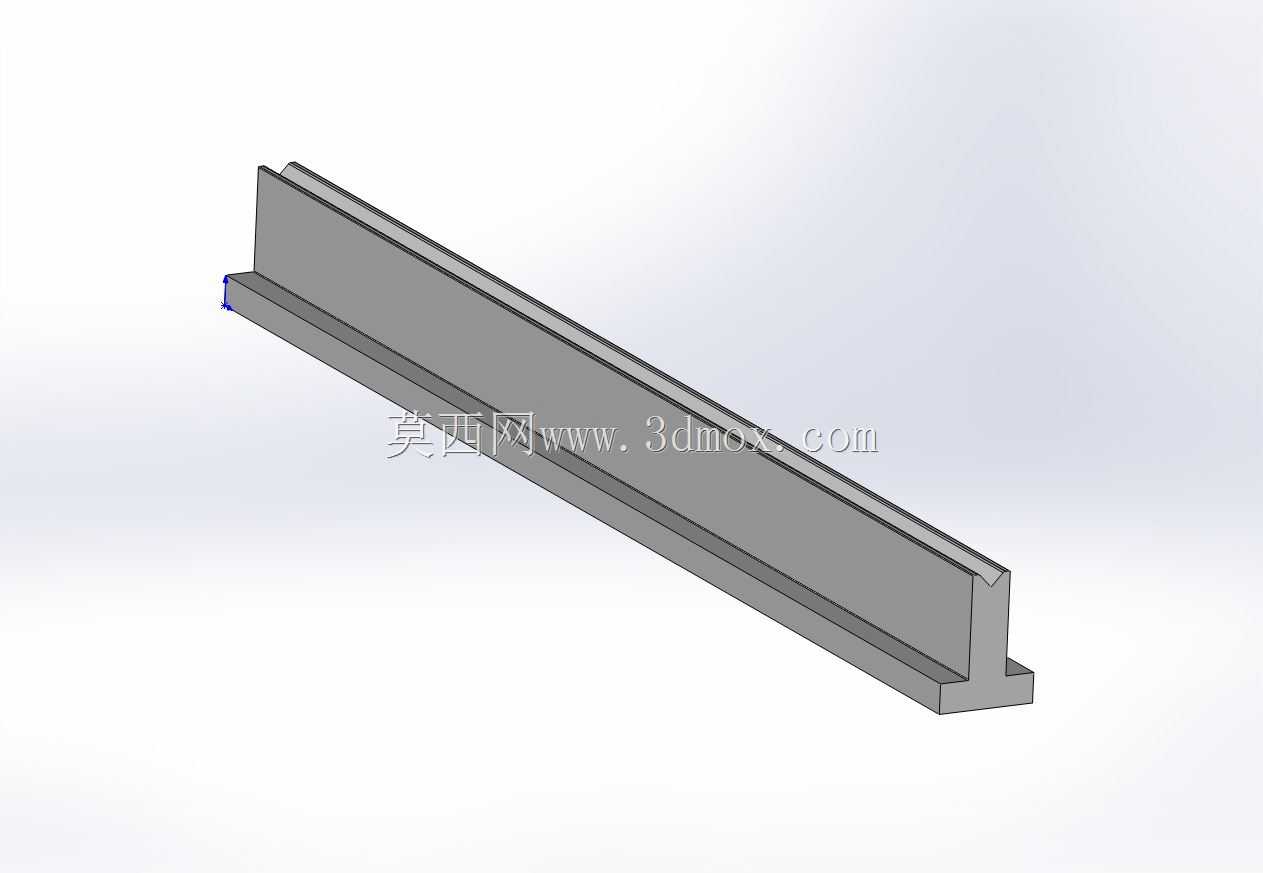

通讯设备安装用UKB型长条形支撑构件

　　在通讯基站搭建、室内通讯设备布线以及机柜内部组件排布的现场作业中，这类长条形支撑构件是使用频率极高的基础结构件，多数时候承担着设备承重、走线限位、安装基准定位的多重作用，区别于普通通用型材，该构件的截面做了针对性的异形设计，并非等壁厚的对称结构，底部带有限位凸缘，上部的立板侧边做了内凹的卡槽结构，现场安装时不需要额外加装卡扣件，就能直接将配套的通讯模块、走线槽顺着卡槽滑入到位，省去了现场钻孔、拧装侧固定螺丝的工序，在高空基站作业这类操作空间受限的场景下，能大幅降低安装人员的操作复杂度，减少高空作业的时长。从结构设计逻辑来看，该构件的截面壁厚做了差异化分配，底部与安装基础贴合的凸缘部分厚度略大于立板主体，这是因为安装时的锁紧力会直接作用在底部凸缘的安装孔位上，加厚设计能避免螺丝锁紧时出现应力集中导致的构件变形，而立板部分在满足承重刚度要求的前提下适当缩减壁厚，能在不降低整体负载能力的同时减少材料用量，控制构件自身重量，方便单人搬运与高空托举安装。构件整体为等截面长直结构，长度方向的尺寸公差控制在安装适配的合理区间内，两端的截面做了去毛刺处理，不会在安装时划伤施工人员的手套或是线缆外皮，底部凸缘的安装孔位可以根据现场实际安装需求灵活调整孔距，适配不同规格的机柜安装梁、墙面固定基座的孔位标准，不需要现场二次裁切改孔就能直接适配多数常规通讯安装场景。在实际使用过程中，这类构件的安装边界需要提前确认：

　　底部凸缘的贴合面需要与安装基础保持完全贴合，不能有悬空段，否则当上部挂载通讯设备时，悬空位置会产生额外的弯曲应力，长期使用可能出现构件形变，导致上部固定的设备出现偏移；上部的卡槽尺寸与配套的通讯模块滑边尺寸为间隙配合，安装时可以在卡槽内涂抹少量导电膏，既能减少滑动安装时的摩擦阻力，也能提升构件与设备之间的导电连续性，满足通讯设备的接地屏蔽要求。不同于市面上常见的C型槽钢、角铝这类通用支撑型材，该构件的立板顶部做了微小的折边处理，这个结构并非多余设计，一方面能提升立板整体的抗侧弯刚度，当侧面受到线缆拉扯的侧向力时，折边结构能有效分散应力，避免立板出现侧向弯折；另一方面折边形成的微小平面可以作为走线时的临时承托面，

　　布放细线缆时不需要额外加装托线件，就能将线缆临时搭在折边上，方便施工人员整理线束。在通讯机房的机柜内部安装场景下，这类构件通常成对对称安装，作为通讯板卡、电源模块的水平支撑导轨使用，安装时需要保证两根构件的卡槽处于同一水平面上，高度差控制在允许范围内，避免模块滑入后出现卡滞、倾斜的问题，构件的长度方向不需要完全贯穿机柜内部，可以根据实际挂载设备的深度截取对应长度，截断面需要做钝化处理，避免锋利的断面割伤线缆绝缘层。在户外基站的天线支架配套场景中，这类构件也可以作为天线馈线的走线支撑使用，上部的卡槽可以直接卡入馈线卡具，不需要额外在构件上钻孔固定卡具，顺着卡槽滑动就能调整卡具的位置，方便施工时根据馈线的实际布放路径灵活调整固定点位置，

　　相比传统的角铁支架，这种带卡槽的设计能减少现场打孔的工作量，也不会破坏构件表面的防腐层，提升户外使用的抗锈蚀能力。从建模逻辑来看，这类等截面长构件的三维建模优先采用草图绘制截面轮廓后拉伸凸台的方式完成，绘制截面草图时需要重点标注各个位置的壁厚、凸缘尺寸、卡槽的开口宽度与深度，保证截面尺寸与实际加工要求一致，拉伸长度可以根据实际使用场景的需求调整参数，不需要重新绘制草图就能快速生成不同长度的构件模型，方便在整体通讯设备装配、机房布局建模时直接调用，调整适配不同的安装空间尺寸。建模过程中需要注意各个转角位置的圆角处理，实际加工时型材挤出的转角位置不可能是绝对的直角，需要根据加工工艺添加合理的工艺圆角，避免模型与实际加工出来的构件出现尺寸偏差，导致装配时出现干涉问题；底部安装孔位的建模可以采用线性阵列的方式完成，孔位间距设置为通讯安装行业通用的标准孔距，方便装配时直接与标准机柜、安装基座的孔位对齐，减少装配调整的工作量。
