TKP-500楔块式鼓式制动装置结构

　　该制动装置属于鼓式制动范畴的楔块驱动结构，核心应用场景覆盖起重运输设备、港口装卸机械、矿山输送设备等需要可靠减速与驻车制动的重载作业工况，这类工况普遍存在制动冲击大、负载波动强、作业环境多粉尘油污的特点，对制动部件的制动力矩稳定性、动作响应速度、耐磨耗性能都有较高要求。从实际用途来看，该装置通过抱紧配套制动鼓的外圆柱面实现摩擦制动，既可以承担设备运行过程中的减速制动功能，也可在设备停机状态下提供驻车制动力矩，避免负载滑移引发安全事故，相比传统电磁铁驱动的鼓式制动器，楔块驱动的结构在同等安装空间下能输出更大的制动力矩，且动作过程的冲击更小，适合频繁启停的作业场景。

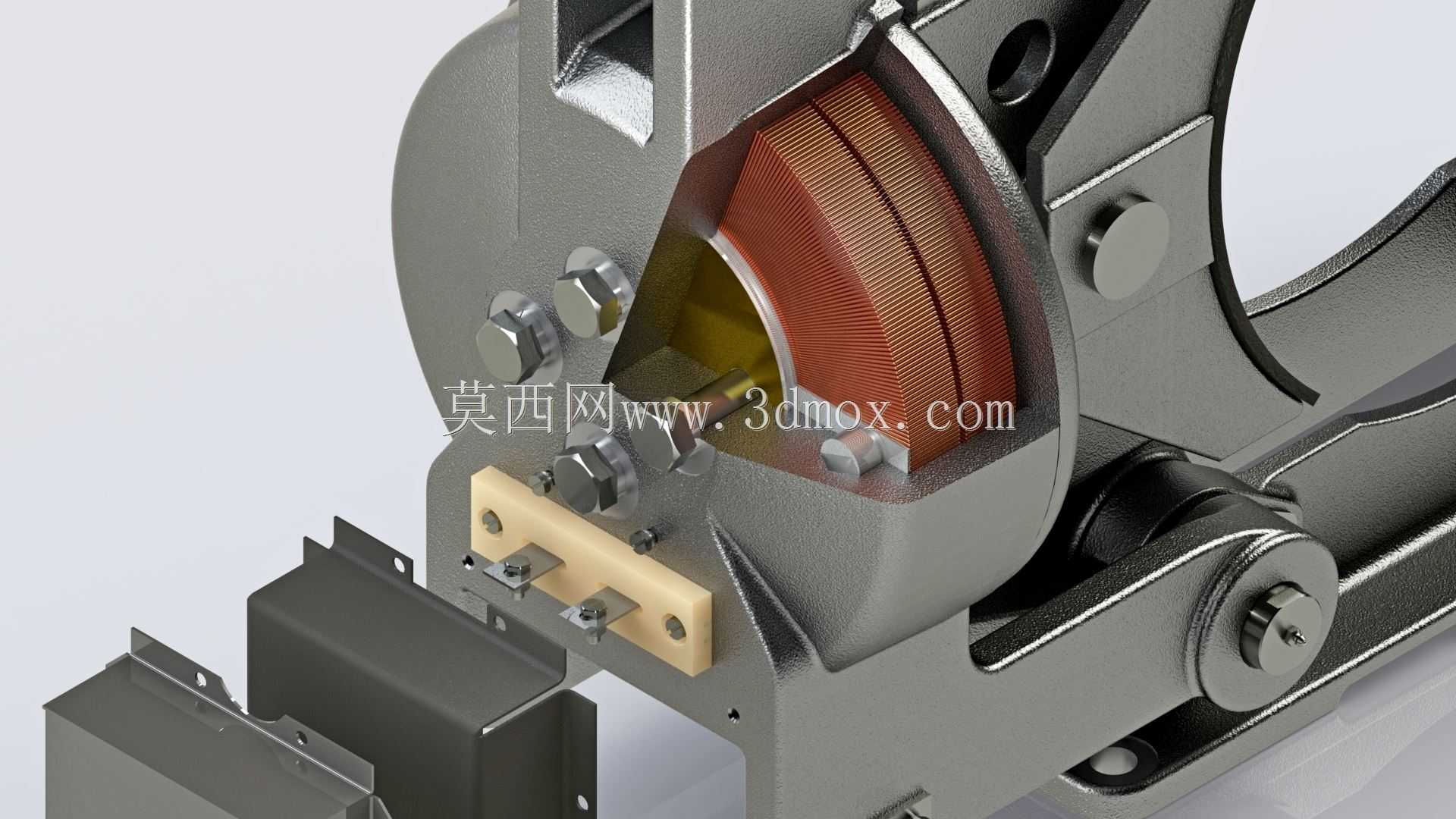

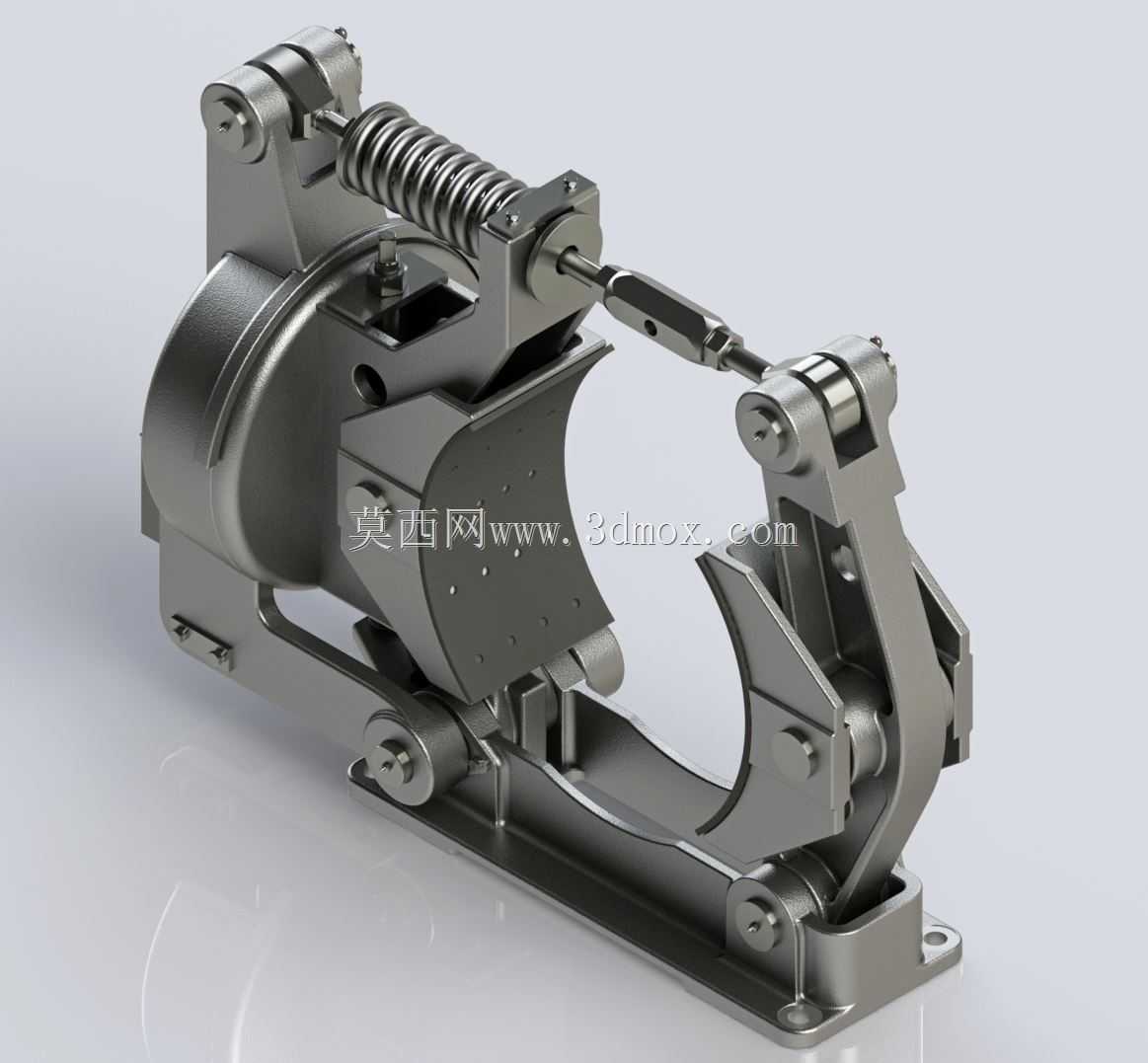

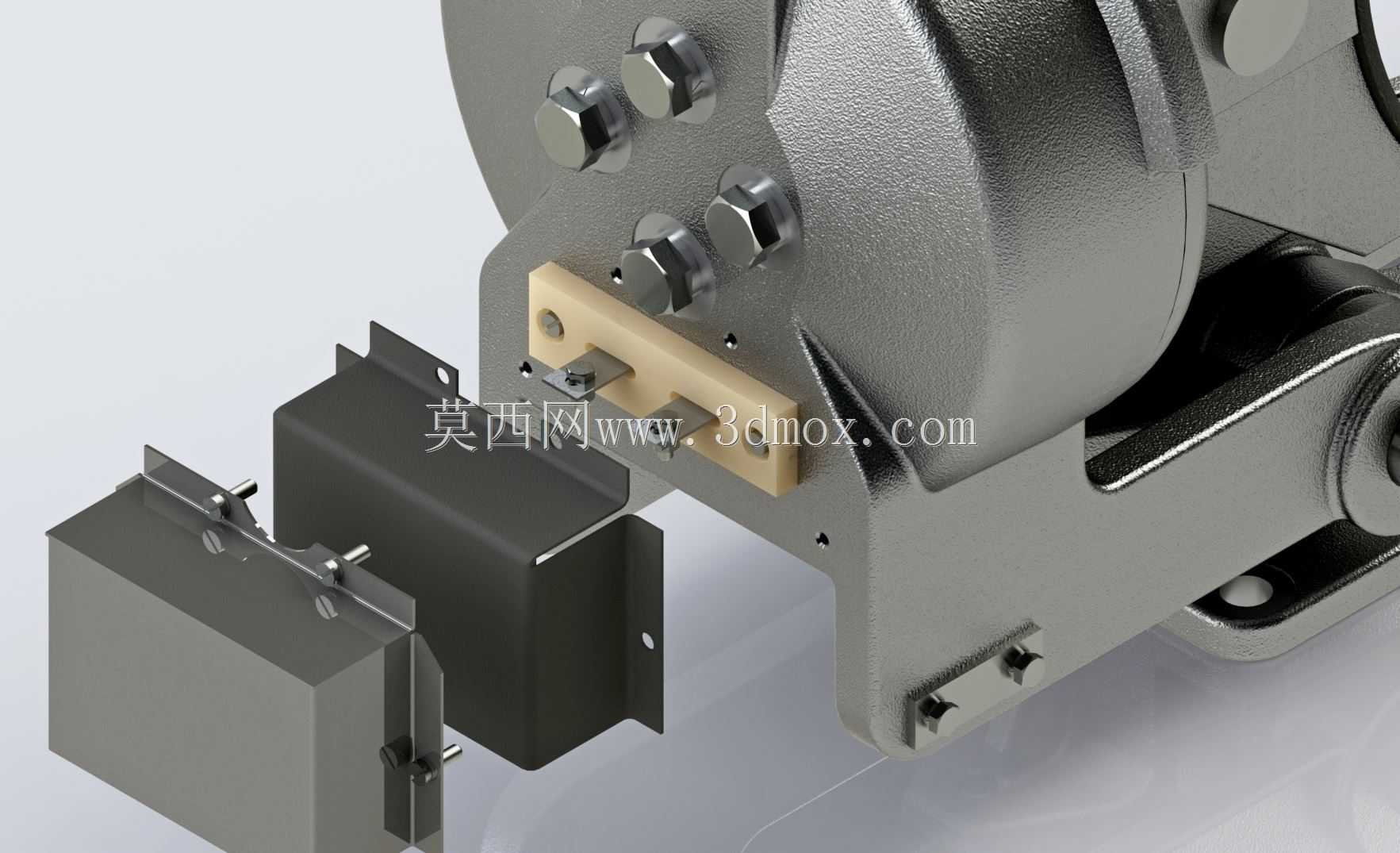

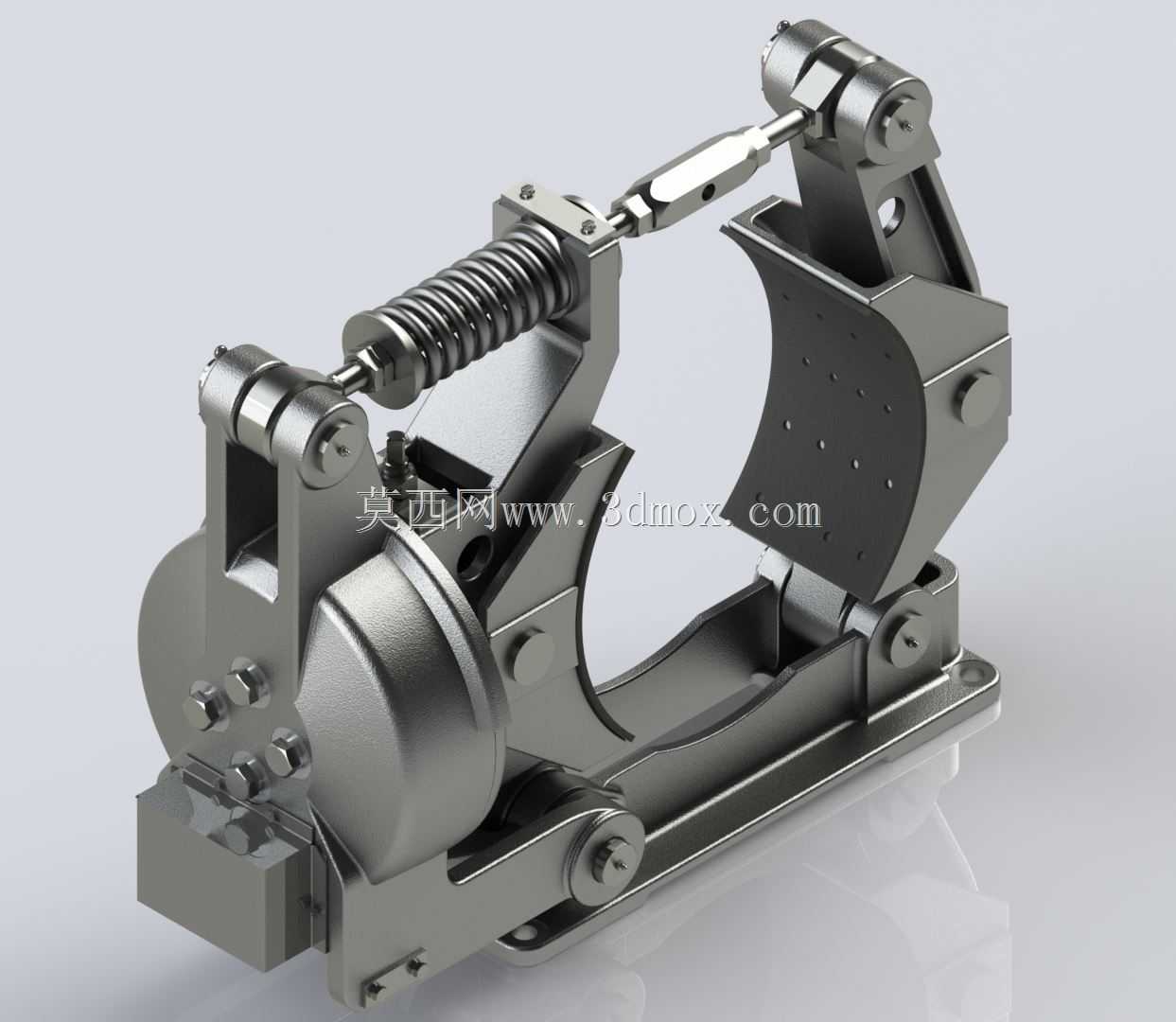

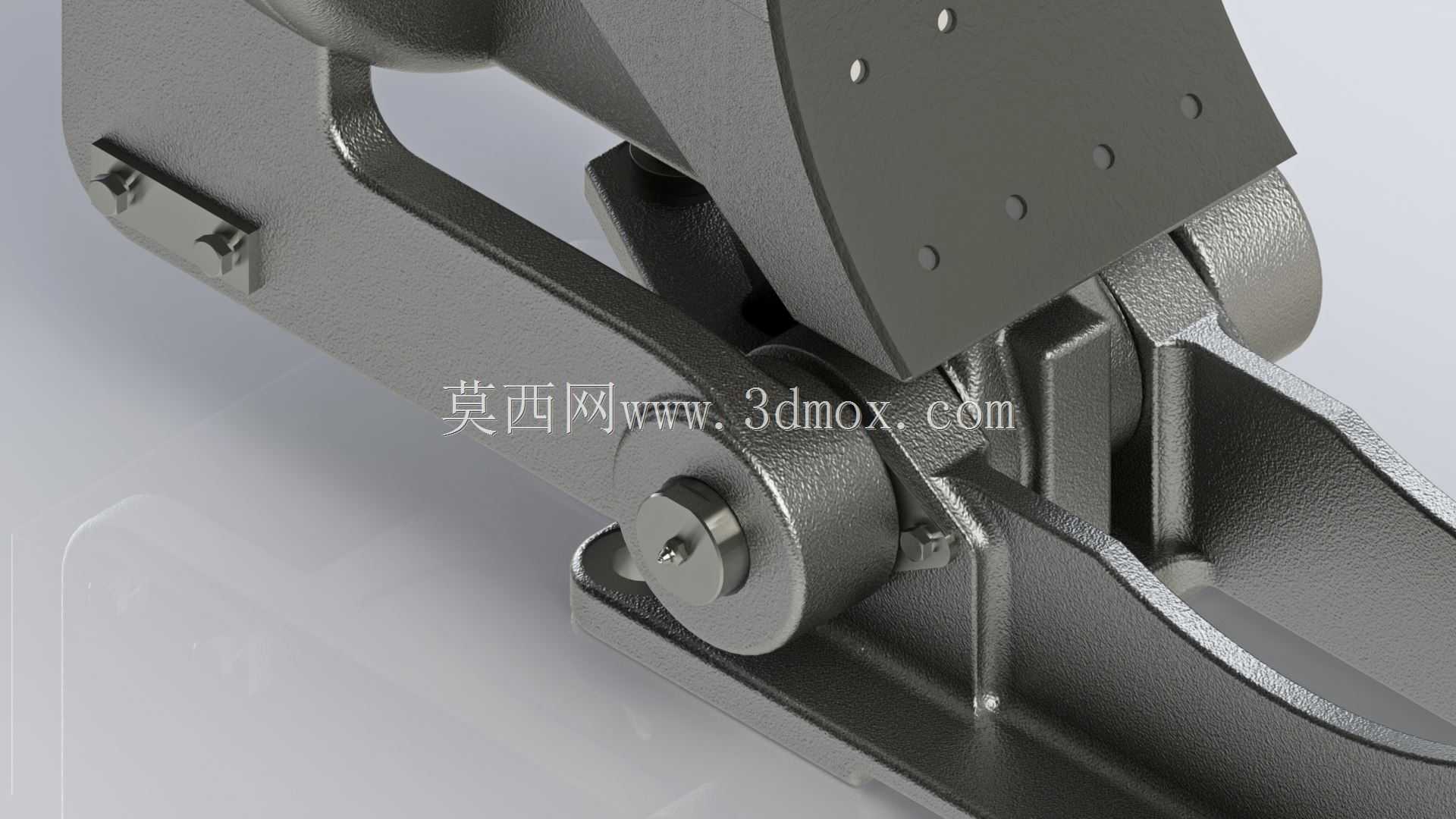

　　从功能特性层面拆解，该装置采用对称双闸瓦结构，两侧制动臂通过底部铰接支座实现同步开合动作，驱动端设置的压缩弹簧组件提供稳定的制动正压力，当驱动机构推动楔块进给时，会撑开两侧制动臂带动闸瓦脱离制动鼓实现设备正常运转，楔块卸力后弹簧的预紧力会快速拉动制动臂复位，使闸瓦紧密贴合制动鼓完成制动动作。闸瓦部分采用分体式设计，摩擦衬片通过紧固件固定在闸瓦基座上，后期维护时仅需更换磨损的衬片即可，无需整体拆卸制动臂结构，能有效降低现场维护的工作量与配件成本。铰接转动部位均配置了自润滑衬套，可在长期无额外注油的工况下保持转动灵活性，避免铰接点锈蚀卡滞导致的制动滞后或制动力不足问题。

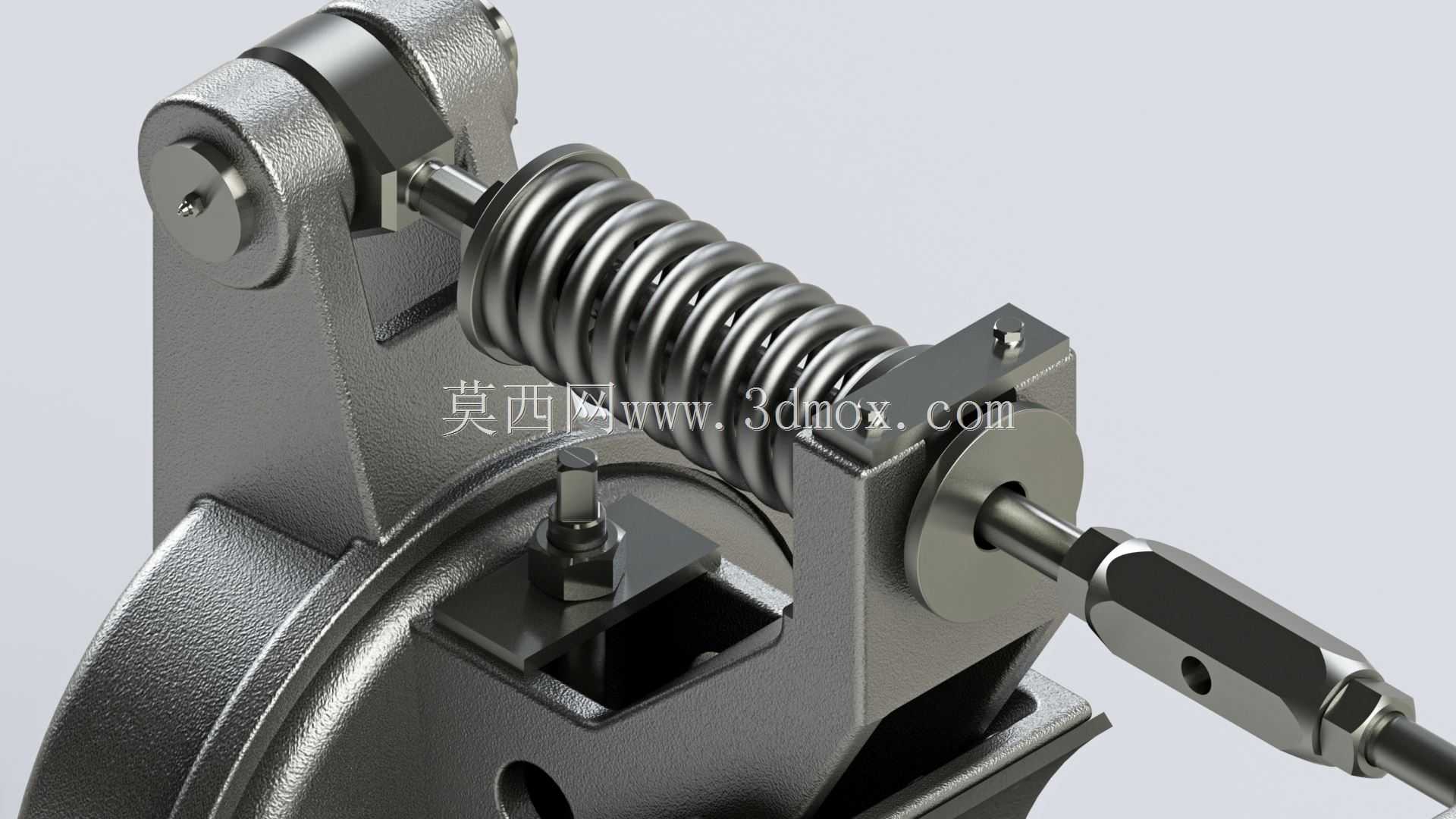

　　在设计思路上，该结构优先保证制动力传递路径的刚性，所有受力臂体均采用箱型截面的铸钢件构型，在承受大制动力矩时不会出现明显的结构形变，确保闸瓦与制动鼓的接触面积始终保持在设计范围内，避免局部压强过大导致的衬片异常磨损。楔块驱动副采用了小角度斜面设计，具备机械自锁特性，即使驱动端出现压力泄放的异常情况，楔块也不会自行回退导致制动失效，从结构原理上提升了制动安全冗余。弹簧组件的安装位置做了封闭防护设计，可减少外界粉尘、铁屑进入弹簧间隙造成的卡滞，同时弹簧参数经过匹配计算，既能提供足够的制动正压力，也不会因为弹簧刚度过大导致合闸时冲击过猛损伤制动鼓表面。

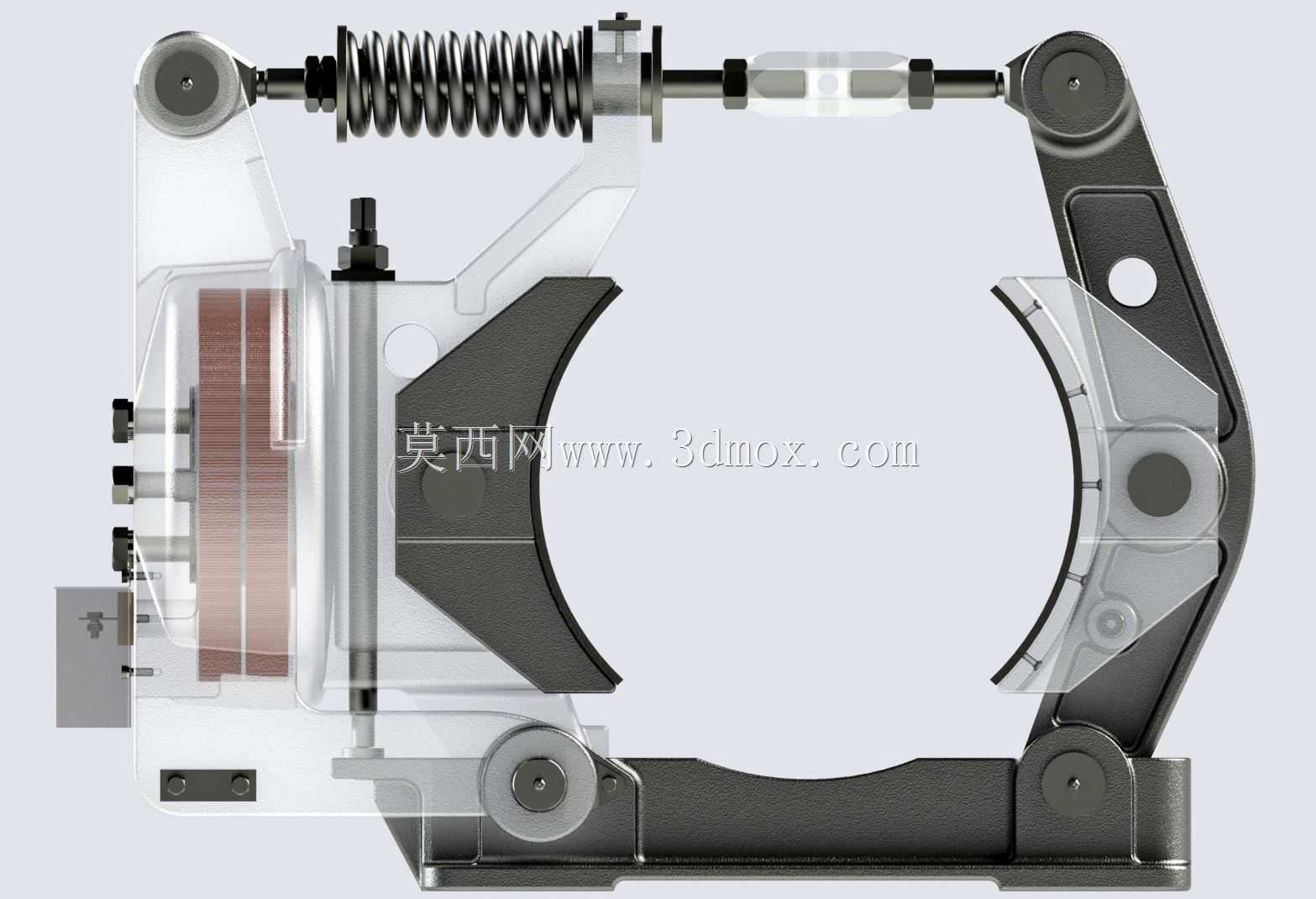

　　关于外形尺寸与安装边界，该装置的底部安装板设置了两个对称的长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装时的对位难度，安装面到制动中心的高度尺寸经过标准化设计，可直接替换同规格系列的传统鼓式制动器，无需对设备原有安装基座做额外改造。装置整体的横向宽度、纵向开合行程都做了紧凑化处理，在保证闸瓦足够磨损行程的前提下，尽可能缩小了整体占用空间，适合安装在设备驱动端周边空间局促的场景。两侧制动臂的开合极限位置设置了机械限位结构，可避免闸瓦过度张开导致的复位弹簧过拉伸失效，同时也能防止衬片磨损到极限后制动臂过度内收剐蹭制动鼓轮毂部位。在三维建模过程中，所有铰接部位的配合间隙、运动干涉都经过了完整的运动仿真验证，确保制动动作全程无卡滞、无部件剐蹭，闸瓦贴合制动鼓时的接触面积均匀性符合重载制动的设计要求，模型完整还原了所有零件的装配关系与结构细节，可直接用于制动系统的选型匹配、安装干涉校核以及后续的结构优化参考。
