多色模块化旋转轴端功能集成组件结构

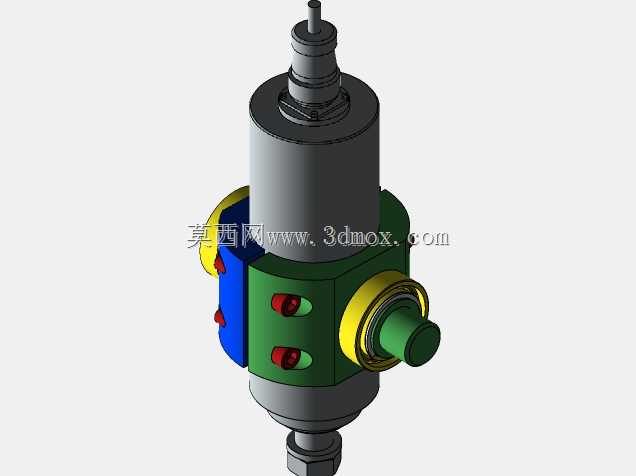

　　在通讯设备生产装配、信号传输线路接驳的现场作业场景里，这类轴端集成组件常被用在线缆收放机构、旋转通讯接头的配套安装位上，解决旋转状态下气、电信号同步传输的走线干涉问题。从实际使用需求出发，设计时首先要匹配安装轴的同轴度要求，上下两端的轴颈做了阶梯式公差配合设计，上端细轴段用于和驱动端的联轴器对接，下端轴段适配安装基座的轴承位，保证整体旋转时的径向跳动控制在0.02mm以内，避免高速转动时出现信号传输中断或者密封件偏磨的问题。主体的圆柱腔体内部预留了走线通道，不同颜色的侧向外置模块对应不同的传输通路，绿色模块上设置的两个快插接口用于气路连通，蓝色模块对应弱电信号线路的接驳位，黄色环套的侧出接口用于强电或者高压气路的连接，

　　不同颜色的区分能让现场装配人员快速识别通路类型，减少接错线路的概率，也方便后期维护时快速排查故障点。设计过程中特意将各个功能模块做了分体式装配结构，每个模块通过侧面的紧固螺钉和主体腔体连接，不需要拆解整个轴体就能单独更换损坏的通路模块，降低现场维护的拆装难度。安装边界上，主体圆柱段的外径控制在适配常规60mm直径安装座的尺寸范围，侧出接口的伸出长度不超过主体外径的1.2倍，避免旋转时和周边的走线架、设备护板产生运动干涉，上下轴端的伸出长度根据常见通讯收卷机构的安装间距做了标准化设计，不需要额外加工转接轴套就能直接替换原有同规格的旋转接头部件。功能特性上，组件的旋转密封位采用了多道密封圈组合设计，在0.

　　8MPa的气路压力下能保证连续旋转10万转无泄漏，电信号通路的接触件采用镀金弹片结构，旋转过程中信号衰减控制在行业标准允许的范围内，不会因为转动出现接触不良的问题。从结构建模的角度看，各个模块的分型面都做了止口定位设计，装配时能快速对齐安装孔位，不需要反复调整位置，侧出接口的接头尺寸统一采用行业通用的快插标准，现场更换气管或者线缆接头时不需要定制特殊配件。实际选型时，要注意核对安装轴的键槽尺寸，组件上端轴段预留的键槽宽度和深度匹配常规的平键规格，能传递足够的扭矩带动内部的接触环同步转动，不会出现轴转内部接触件打滑的问题。另外，组件表面的不同颜色模块除了标识功能，也做了不同的材质区分，绿色和蓝色模块采用增强尼龙材质，

　　具备一定的绝缘性能，避免弱电信号受到干扰，黄色环套采用金属材质，起到接口加固和接地屏蔽的作用，减少强电通路对周边信号线路的电磁干扰。在通讯基站的旋转天线馈线连接、移动通讯车的线缆卷盘机构里，这类组件能替代传统的分立式走线接头，减少旋转部位的管线磨损，延长设备的连续无故障运行时间，建模时所有配合面的公差都按照精密机械装配的要求做了参数化设置，修改轴径或者接口尺寸时能快速调整整体模型，适配不同规格的设备安装需求。
