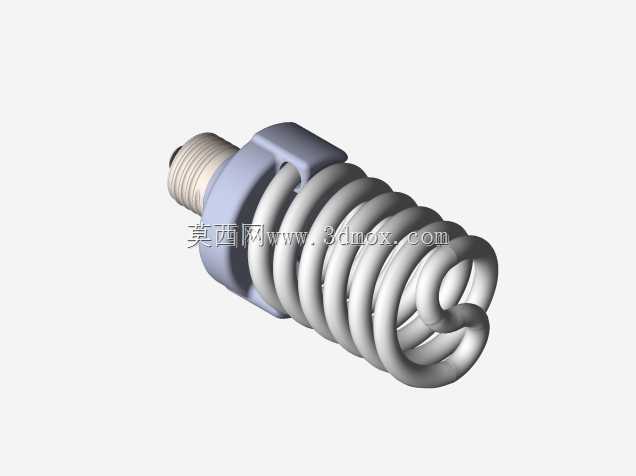

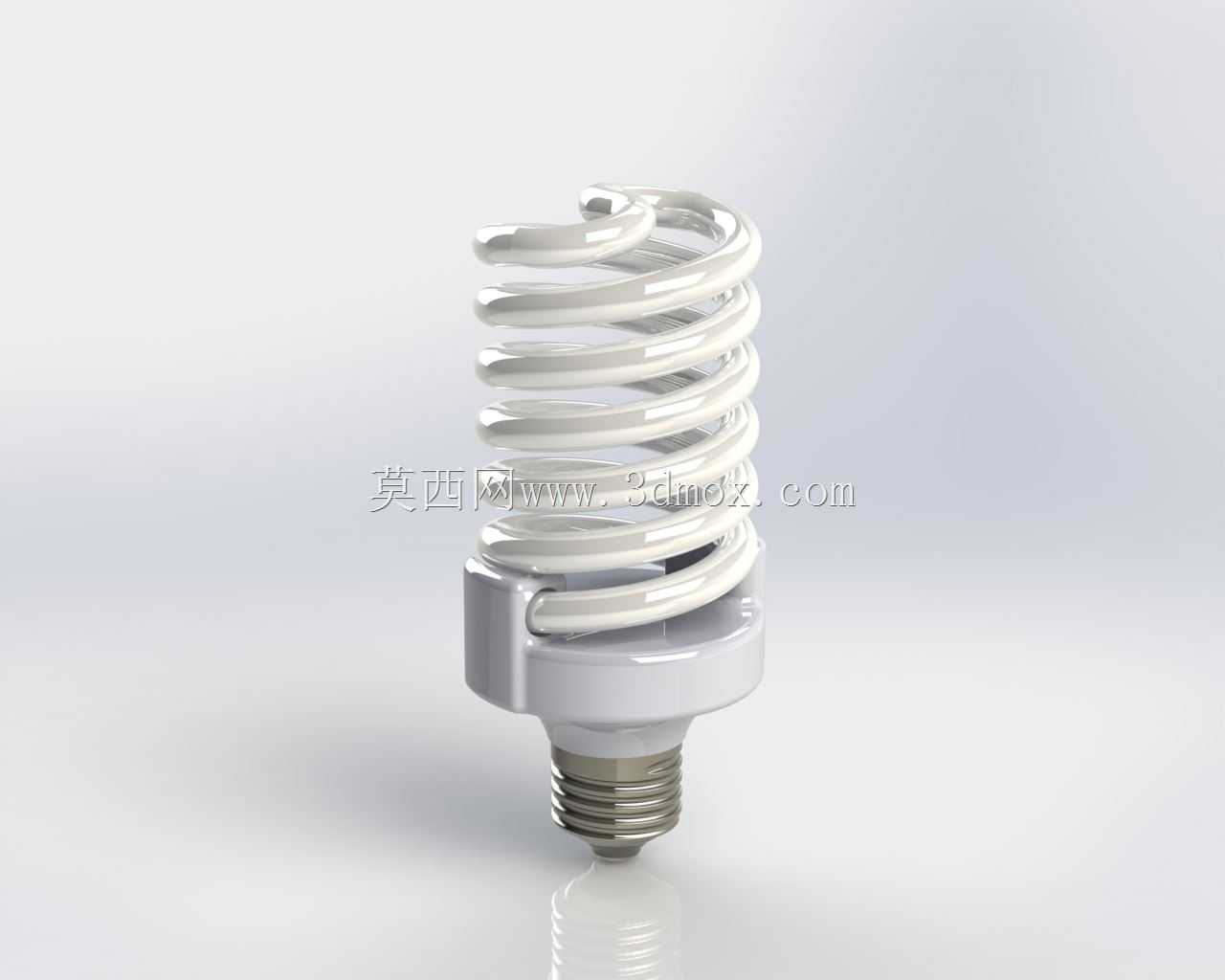

螺旋节能荧光灯结构三维数模

　　日常做照明配套结构设计时，这类螺旋型节能荧光灯的数模是常用参考件，不管是做灯具整灯装配、灯座适配校验还是照明场景的结构排布，都需要精准的三维模型来核对安装边界与干涉情况。先从安装端说起，这款灯的底部采用标准E27螺口灯头，螺牙的公称尺寸、旋合长度完全符合通用螺口灯座的配合公差，建模时严格还原了螺牙的牙型角、螺距参数，装配校验时可以直接匹配常规民用螺口灯座，不需要额外调整安装位的尺寸，灯头与上部塑壳的衔接位置做了限位台阶，装配时可以精准控制灯头旋入塑壳的深度，避免出现灯头松动、接线端外露的装配问题。

　　上部的螺旋灯管部分，建模时完全还原了实际生产中的螺旋升角、灯管管径与圈数排布，螺旋结构的设计核心是在有限的塑壳上部空间内，最大化拉长荧光灯管的有效发光长度，相比同功率的U型管节能灯，螺旋结构的灯管排布更紧凑，整灯的径向尺寸更小，能适配更多小口径灯罩的安装需求。灯管与下部塑壳的衔接位置做了密封配合结构，塑壳上的灯管插孔尺寸与灯管外径采用过渡配合，装配时打胶固定后可以避免粉尘、潮气进入塑壳内部的电子镇流器腔，提升整灯的防护等级。

　　塑壳部分的结构设计兼顾了散热与装配空间，内部预留的腔体可以容纳对应功率的电子镇流器电路板，塑壳外壁的微弧度设计一方面是提升握持手感，方便用户安装时拧动整灯，另一方面也增加了塑壳的结构强度，避免安装拧动时出现塑壳开裂的问题。从实际应用场景来看，这类节能灯广泛用于家庭室内照明、办公场所基础照明、商超公共区域照明等场景，在做嵌入式筒灯、台灯、壁灯等配套灯具的设计时，需要用这个数模来核对灯具内部的容纳空间，确认灯管部分不会与灯具的反光罩、灯罩等结构出现干涉，同时还要预留足够的散热间隙，避免灯管工作时的热量堆积加速塑壳与电子元件的老化。

　　建模过程中对各个配合面的公差做了贴合实际生产的设置，螺口灯头的同轴度、螺旋灯管的中心轴线与灯头轴线的同轴度都控制在合理公差范围内，保证实际生产装配后整灯不会出现歪斜、安装后偏心的问题。灯管部分的螺旋曲面做了连续顺滑处理，没有出现建模棱角，还原了实际玻璃灯管的圆滑外形，在做渲染验证或者装配干涉检查时，不会因为曲面棱角出现误判。另外在灯头的底部接线端位置，也还原了标准的触点结构，做整灯装配模拟时可以完整演示接线、灯头铆压的全流程，对于刚接触照明结构设计的工程师来说，这个数模也能帮助理解节能灯的整体结构组成与各部件的配合逻辑。

　　在做照明布局的三维场景搭建时，这个模型也可以直接调用，螺旋灯管的外形辨识度高，放置在室内场景的灯具模型中可以提升场景的真实感，不需要额外做简化处理。从结构设计的角度来说，这类紧凑型节能灯的结构核心是在小体积内整合发光元件、镇流器元件与标准安装接口，建模时对各个部件的壁厚也做了符合注塑、玻璃加工工艺的设置，塑壳的壁厚均匀，避免注塑生产时出现缩痕、填充不足的问题，玻璃灯管的壁厚一致，符合玻璃弯制工艺的生产要求，不会出现局部过薄容易碎裂的问题。
