Motul款汽车发动机润滑油储油壶结构

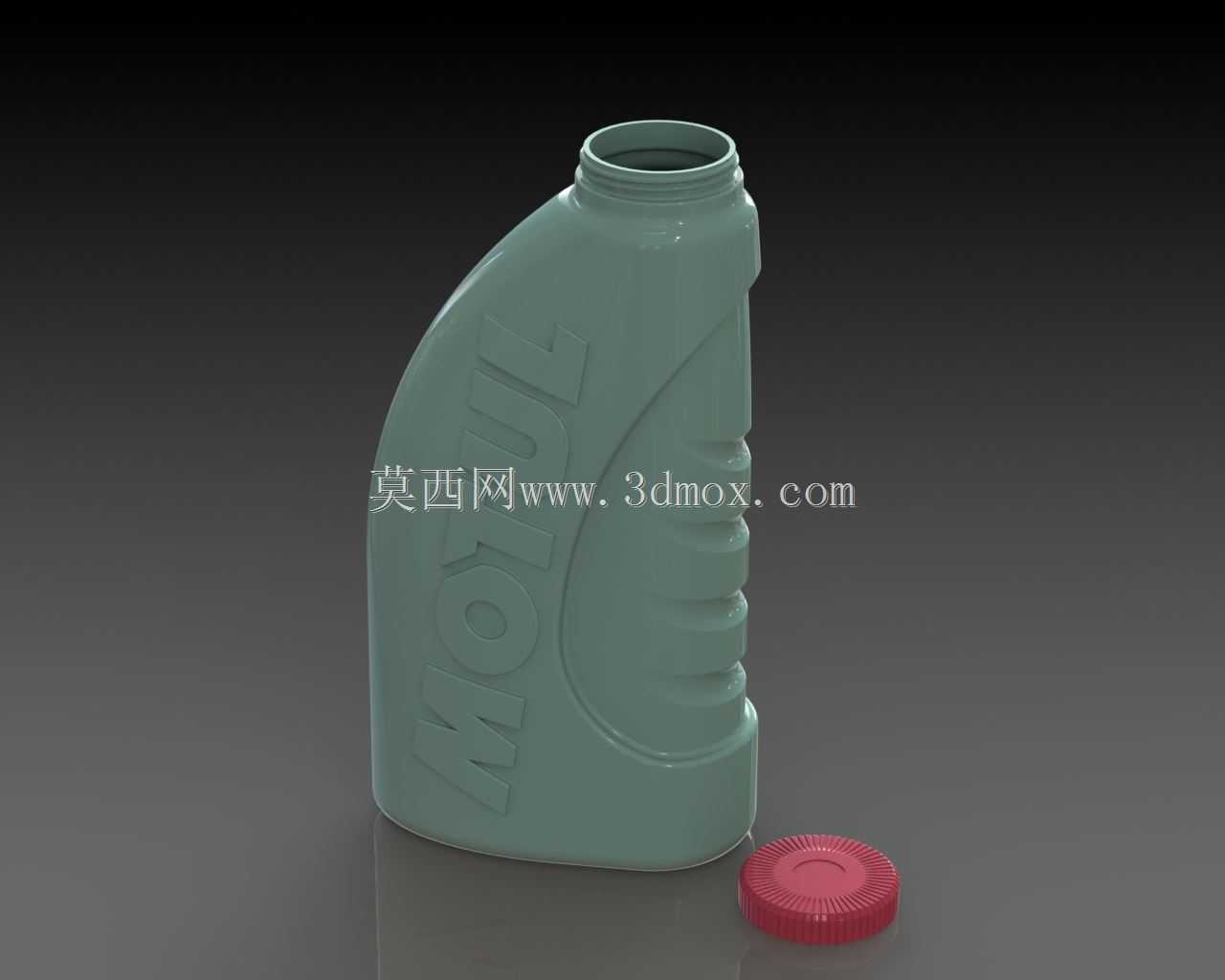

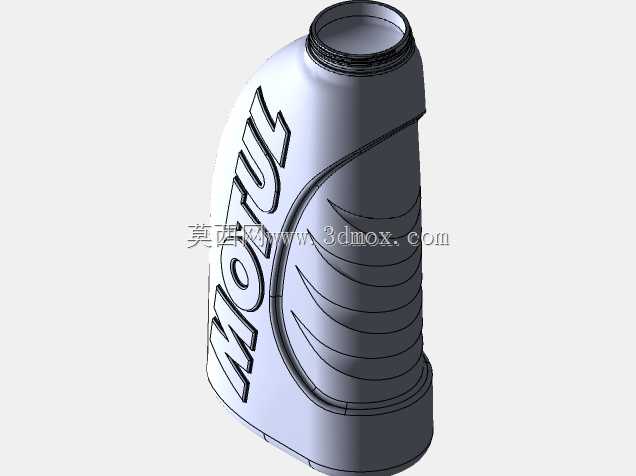

　　这款润滑油储油壶的三维结构，主要面向车用发动机保养耗材的包装配套场景，日常在汽车快修门店、整车厂售后备件体系、润滑油生产灌装环节都能见到对应实物的应用。从实际使用逻辑出发，该油壶需要兼顾灌装便利性、运输堆叠强度、加注时的操控手感以及残液控制等多维度需求，建模过程中需要把这些实际工况的约束全部融入结构细节里。先看外形的曲面设计，壶身采用单侧大弧面过渡的造型，并非单纯为了视觉辨识度，握持侧的内凹防滑筋条深度控制在3mm左右，筋条间距18mm，刚好匹配成年男性手掌握持时的指腹贴合弧度，加注机油时不需要额外施加过大的握力就能稳定控制壶身倾斜角度，避免机油洒漏到发动机舱的橡胶管路或线束上。壶身正面的品牌标识凸起高度设置为0.8mm，

　　既满足注塑成型时的脱模要求，也不会因为凸起过高导致运输堆叠时出现局部应力集中发白的问题，同时标识区域的曲面做了微小的下沉处理，贴标时可以给标签提供定位基准，减少自动贴标工序的对位偏差。壶口部分采用标准的38mm螺纹口径，和行业通用的机油壶密封盖完全适配，螺纹段的长度设计为12mm，配合盖内的密封垫片，拧紧后可以承受0.2MPa的内部压力，满足夏季高温环境下仓储运输时，壶内空气受热膨胀的密封要求，不会出现渗液漏液的情况。壶口下方的限位凸台直径比螺纹段大6mm，一方面给旋盖设备提供轴向定位基准，保证自动灌装线的旋盖扭矩一致，另一方面也能在加注时引导壶内液体的流出轨迹，减少液体顺着壶壁回流的挂壁量。配套的螺纹盖外侧做了周向的防滑滚花，

　　滚花的齿距2mm，深度0.5mm，徒手拧开时不需要借助额外工具，即使手上沾有机油也能提供足够的摩擦力。壶底部分做了网格状的加强筋结构，筋条高度5mm，整个壶底的平面度控制在0.3mm以内，灌装后放置在平面上不会出现倾斜歪倒的情况，同时堆叠时上层油壶的底部可以刚好卡入下层油壶的壶口限位区域，1.2米堆高的情况下不会出现滑垛问题。壶身的壁厚设计采用渐变式处理，握持区域壁厚2.2mm，保证握持时的结构强度，不会因为手捏出现过度形变导致机油溢出，非握持的弧面区域壁厚1.8mm，在满足跌落测试要求的前提下尽可能减少原材料用量，符合包装耗材的轻量化设计趋势。从安装和适配边界来看，该油壶的整体最大宽度120mm，最大高度240mm，

　　厚度方向尺寸65mm，刚好适配主流车型发动机舱的加注操作空间，加注时壶身不会和发动机装饰罩、机油尺套管等周边部件发生干涉，倾斜45度加注时壶内的4L容积润滑油可以在12秒内完成加注，流速稳定不会出现断流导致的液体喷溅。壶身内部的过渡圆角全部做了R3以上的圆弧处理，没有直角死角，一方面注塑成型时不容易出现缩痕、缺胶等缺陷，另一方面用户使用完毕后壶内的残液可以完全倒出，残液量控制在5ml以内，减少耗材浪费。另外壶身侧面预留了透明液位观察窗的安装位，观察窗采用和壶身本体共注塑的透明PP材质，液位刻度线的间距对应1L的容量差值，用户加注时可以直观看到剩余油量，不需要反复拧开壶盖查看。整个结构的分型面设置在壶身的最大轮廓线上，注塑模具的抽芯结构全部采用圆弧过渡，避免分型线处出现飞边，后续的飞边修剪工序工作量可以减少60%以上，适配大规模量产的工艺要求。
