多规格工业永久性记号笔套装结构设计

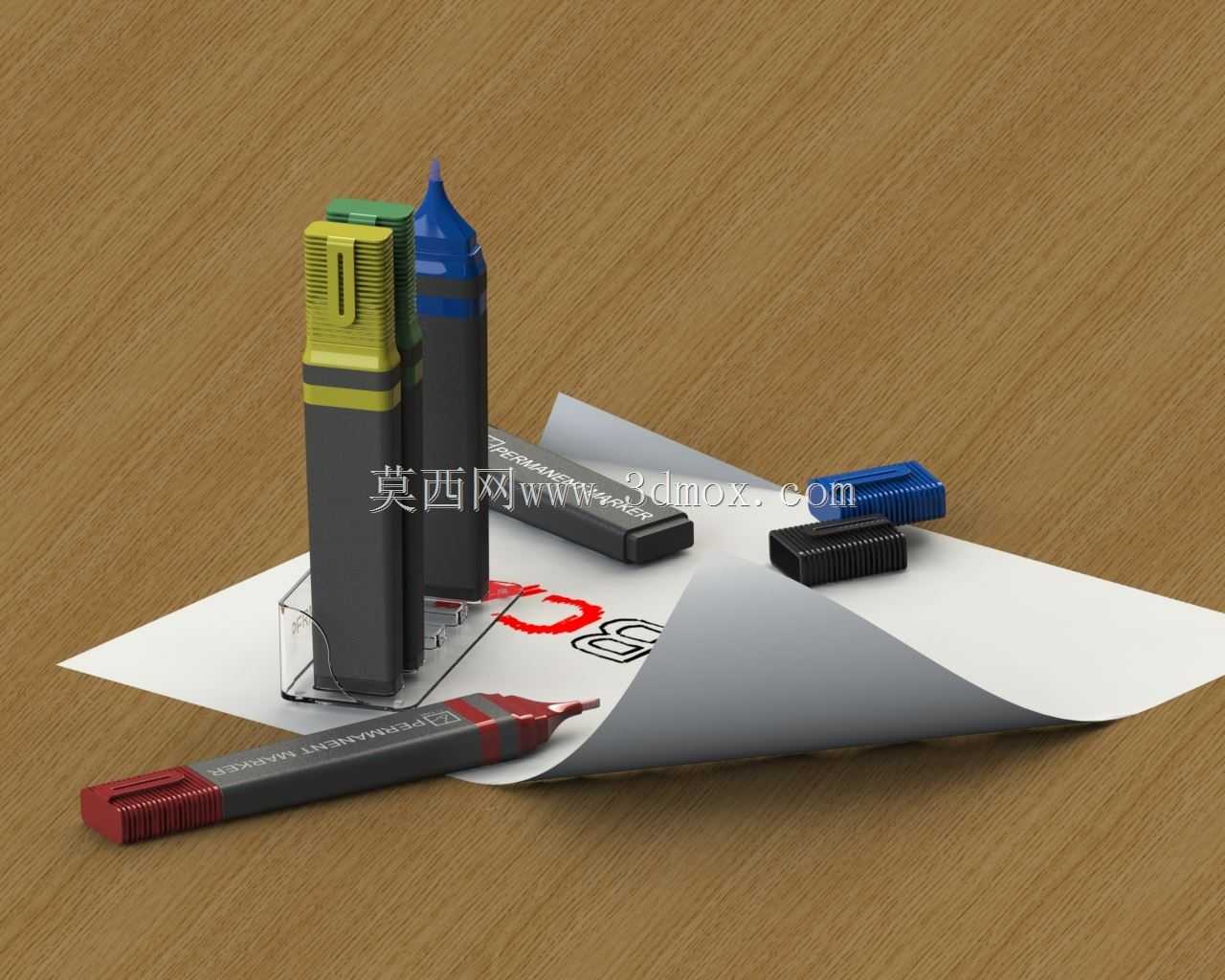

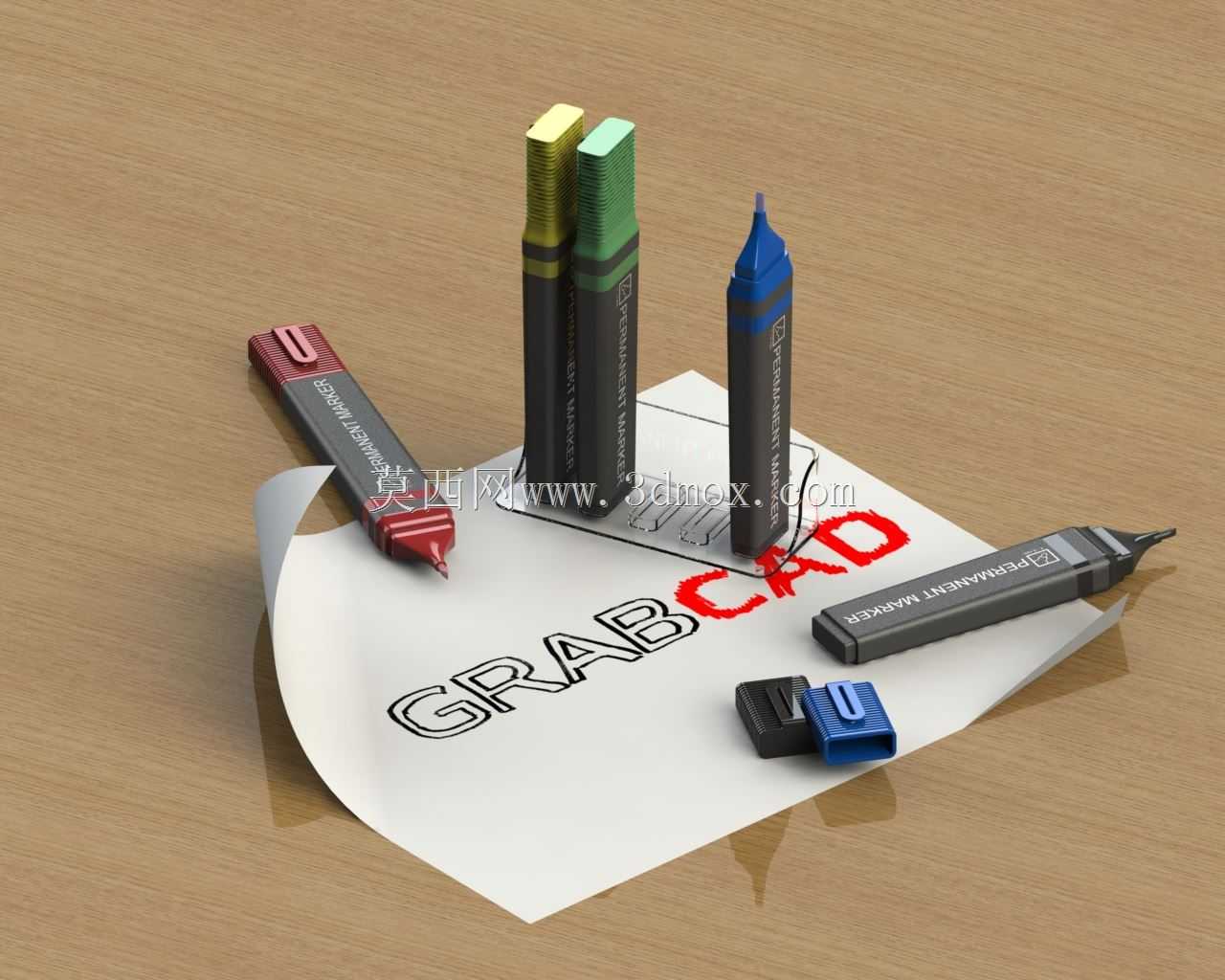

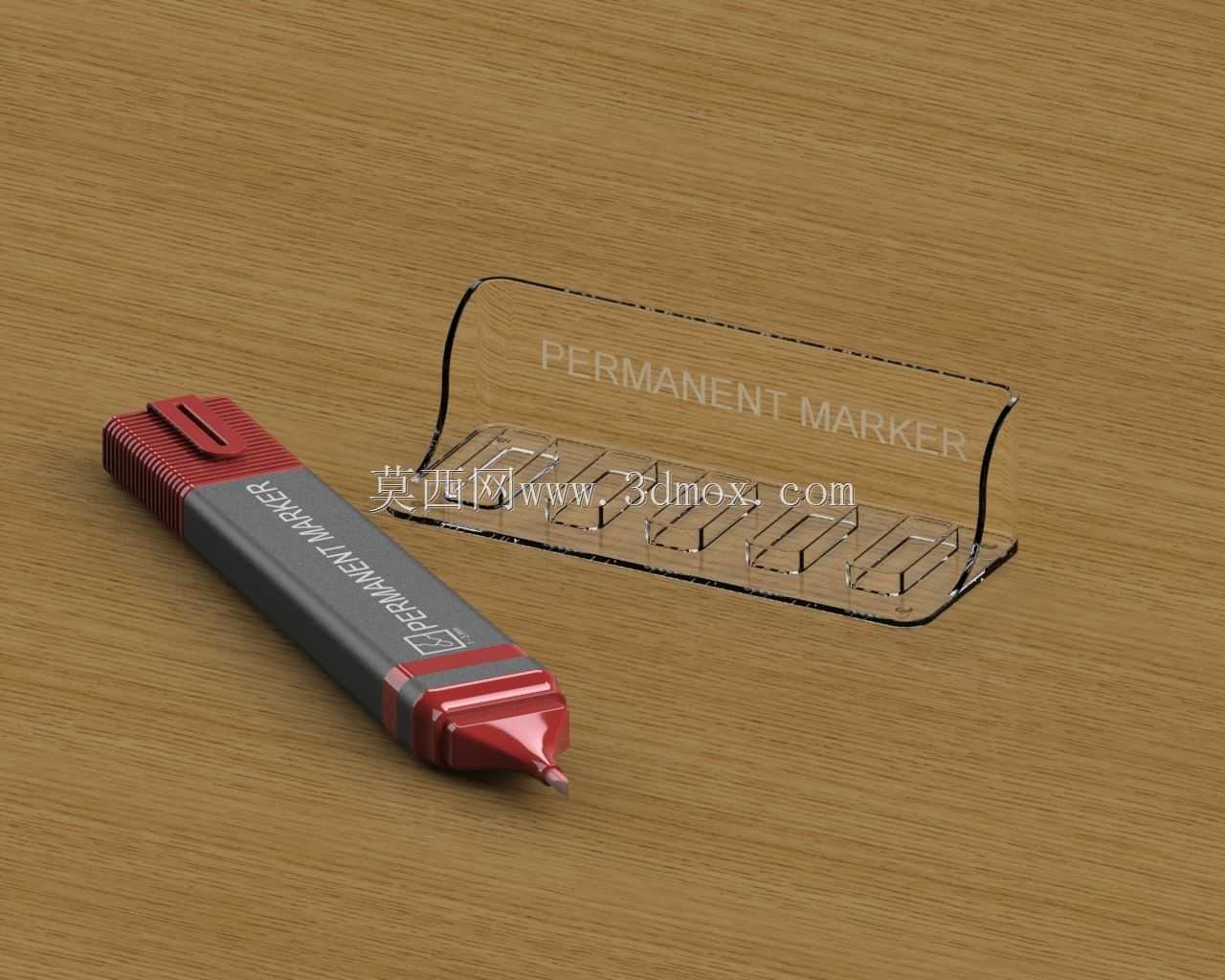

　　本次呈现的记号笔三维结构设计，覆盖了日常工业标记、办公标注场景下常用的多规格笔型，包含斜头粗款记号笔、方头大容量记号笔、细头针管记号笔以及配套笔帽、笔夹等附属结构，完整还原了实体产品的装配逻辑与细节特征。从实际应用场景出发，这类永久性记号笔的使用场景覆盖生产车间工件溯源标记、办公场景文档重点标注、工程现场管线标识标注、仓储环节货位分类标记等多个领域，不同笔头规格对应不同的标记需求：粗斜头款式可实现10-15mm宽度的粗线条标记，适合在大尺寸工件、包装箱表面书写醒目标识；方头大容量款式储墨仓容积更大，适合高频次长时间标记作业，减少换笔频次；细头针管款式可实现0.5-1mm的精细线条书写，适合在小型零件、图纸局部做精细化标注。

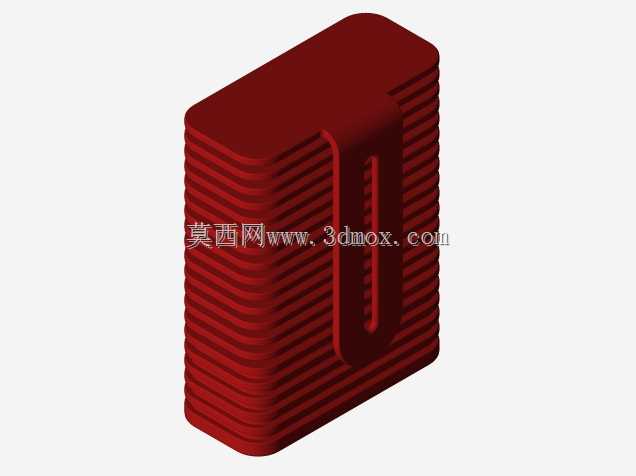

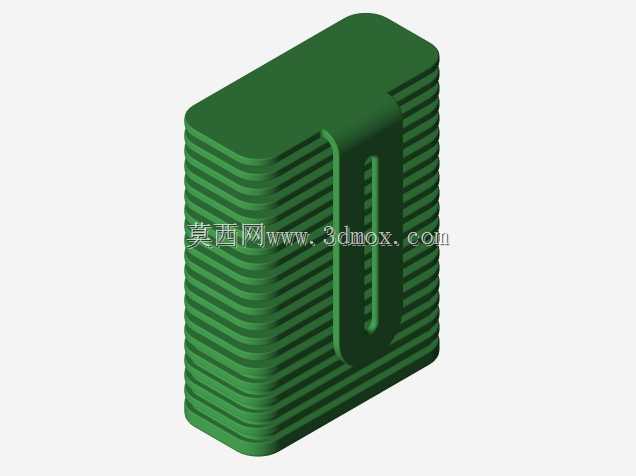

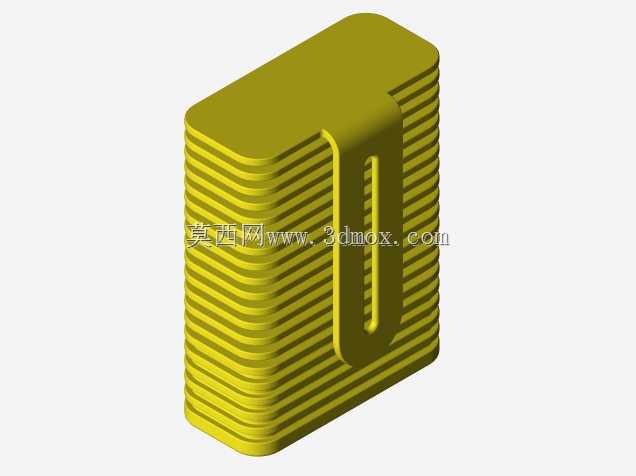

　　设计过程中首先针对不同笔型的握持手感做了人机工程校核，笔身主体直径控制在15-18mm区间，握持段做了细微的磨砂纹理结构建模，模拟实体产品的防滑触感，避免长时间握持书写时出现打滑问题。笔身内部的储墨棉芯、导墨芯、笔头固定座都做了分层结构建模，还原了实际产品的墨水导流路径，储墨仓与笔身外壳的配合间隙控制在0.2mm，既保证装配时的顺畅度，也避免使用过程中出现墨水渗漏的结构隐患。笔帽部分设计了配套的卡扣结构，与笔尾的固定卡槽配合公差控制在0.15mm，可实现笔帽反扣在笔尾的使用需求，防止书写过程中笔帽遗失；笔夹结构采用弹性悬臂设计，建模时还原了15度的弹性形变角度，可适配厚度1-5mm的工装口袋、笔记本封面夹持需求，

　　夹持状态下的预紧力经过结构校核，可保证日常携带过程中不会轻易脱落。不同笔型的长度尺寸根据容量需求做了差异化设计，大容量方头款总长度控制在145mm，细头针管款总长度控制在135mm，所有笔型放置在平面时的重心都控制在笔身中段1/3位置，避免放置在倾斜工作台面时出现滚落问题。笔头部分的多孔纤维结构做了细节还原，建模时模拟了纤维笔头的疏松多孔特征，对应实际产品中墨水均匀渗出的功能需求，笔头与笔身连接处的密封胶圈结构也做了独立建模，保证笔帽扣合时的密封性能，减少墨水挥发导致的笔头干结问题。配套的笔帽内部做了密封抵接结构，笔帽扣合时内部的橡胶抵块会紧密贴合笔头端面，阻断墨水与空气的接触路径，大幅延长产品的静置存放周期。

　　整套模型的装配关系完全参照实体产品的生产装配逻辑，所有零件之间的配合公差都按照注塑件的通用生产公差做了预留，可直接用于同类产品的结构参考、外观渲染以及手板打样验证，针对不同使用场景的结构优化点也在模型中做了对应体现，比如工业场景使用的款式笔身采用加厚外壳设计，抗跌落性能更强，办公场景使用的款式笔身做了轻量化处理，长时间握持书写的疲劳度更低。
