立式驱动货运绞车结构设计方案

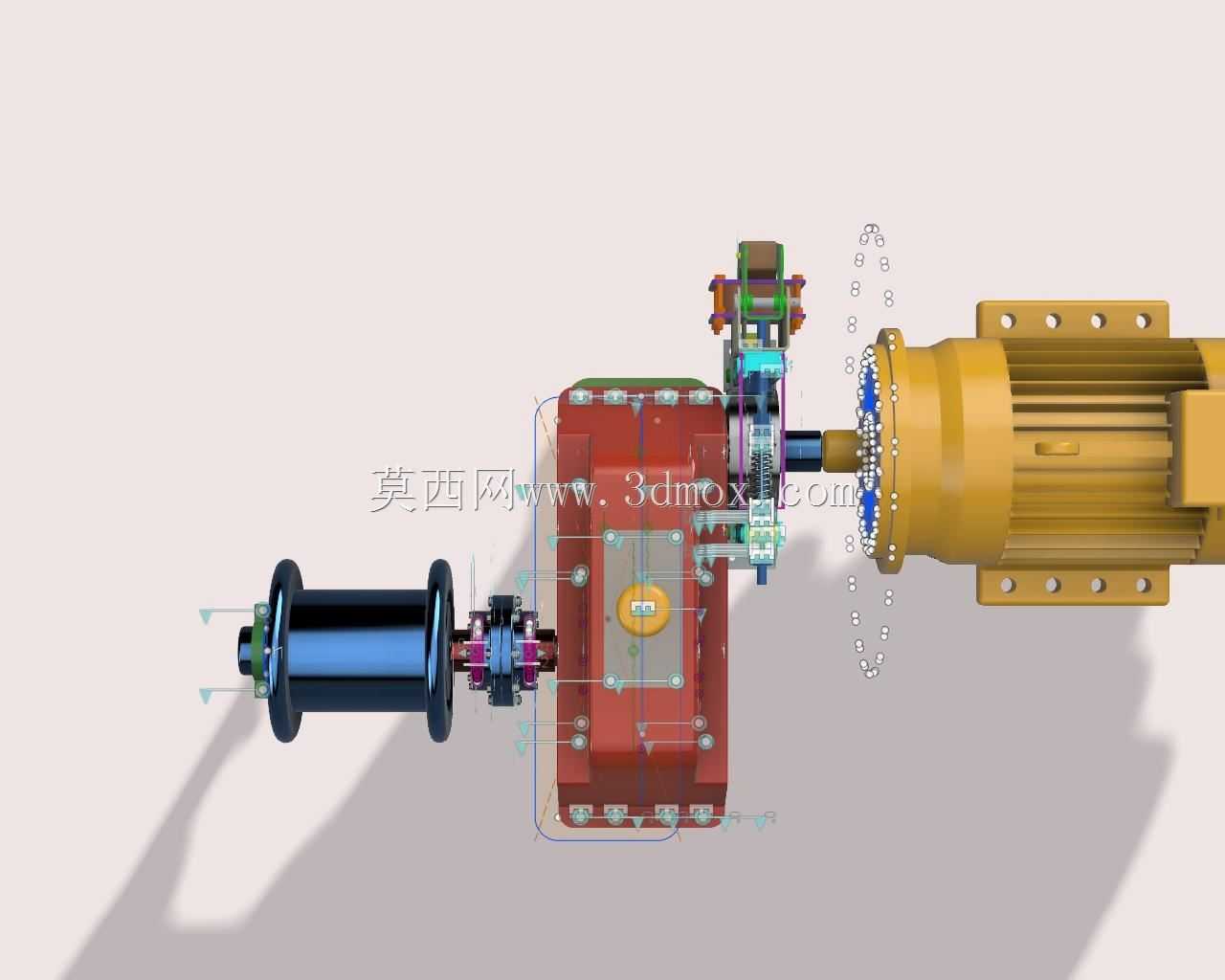

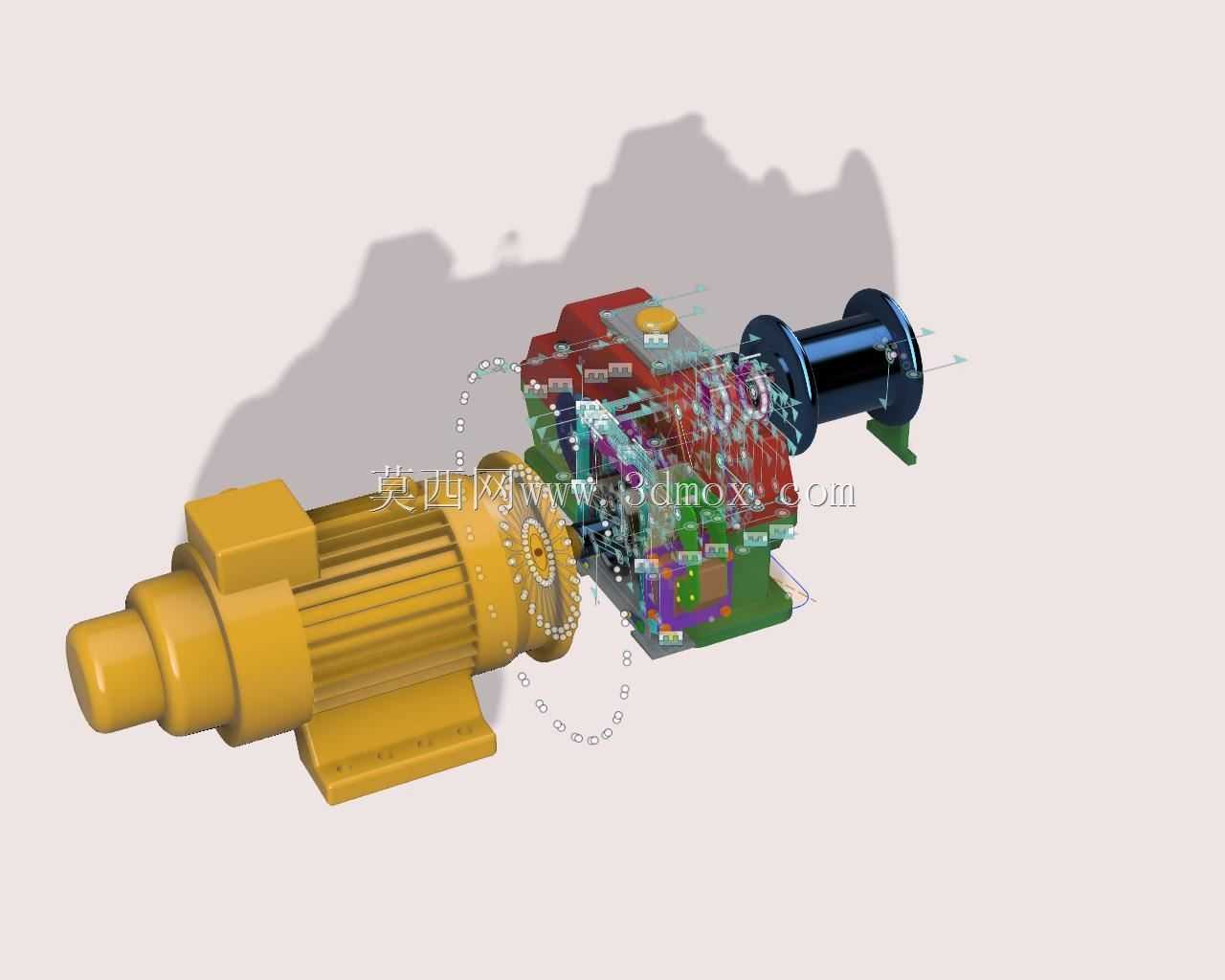

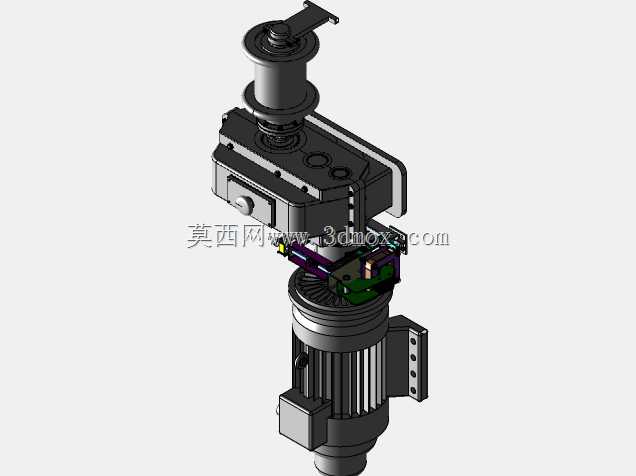

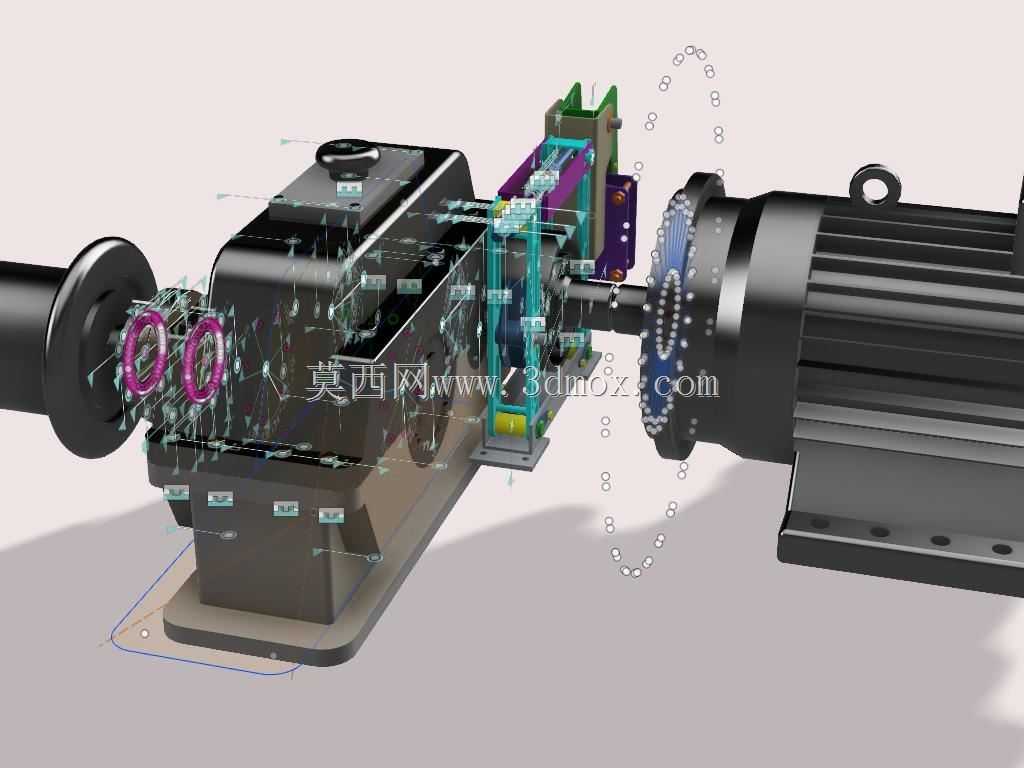

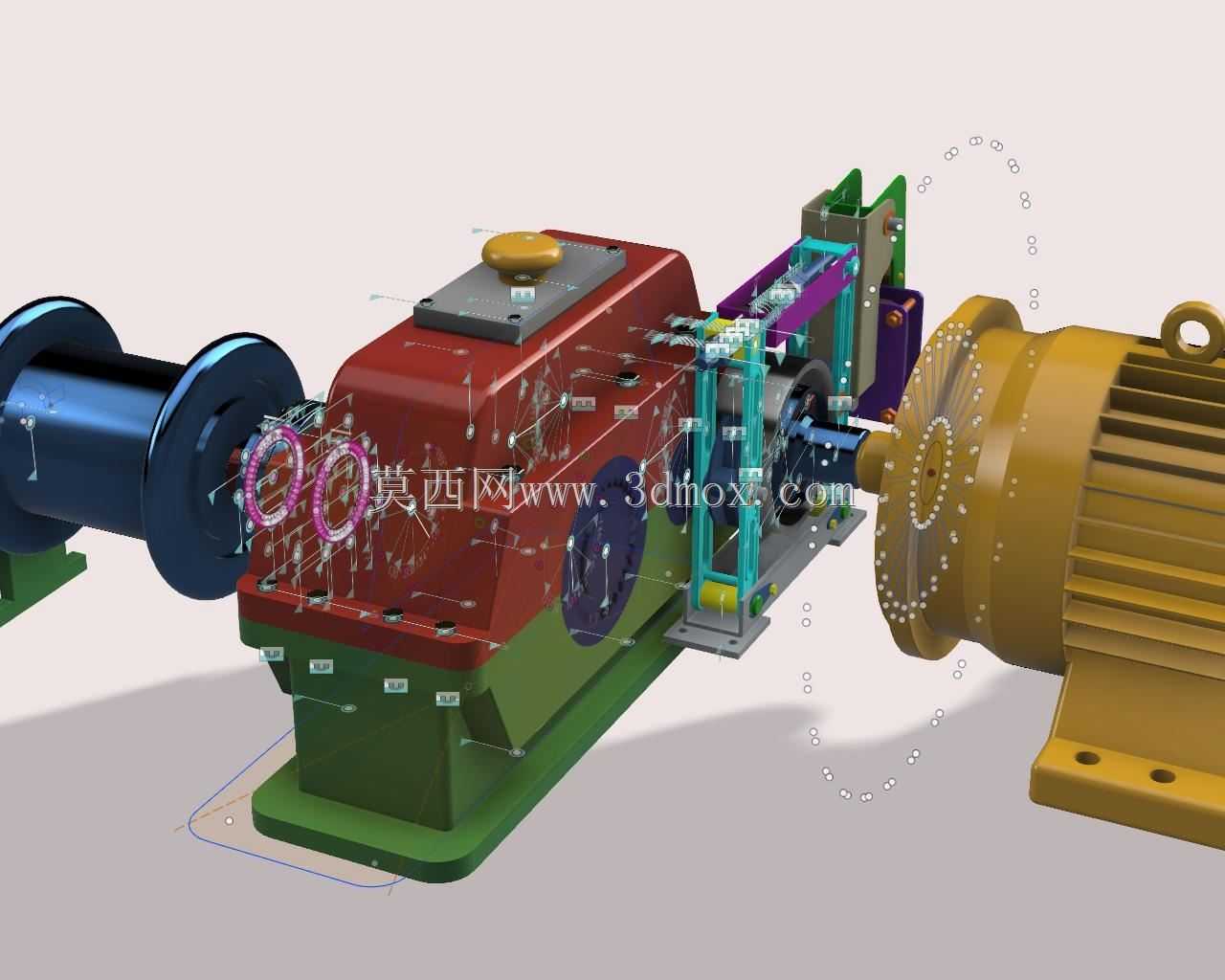

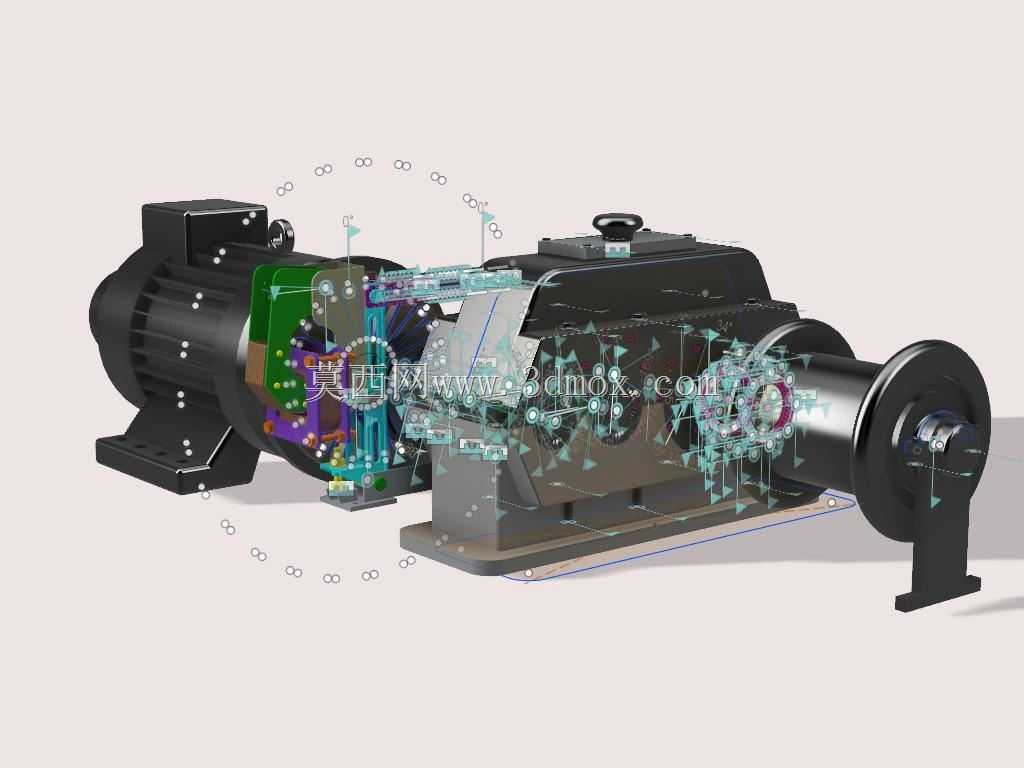

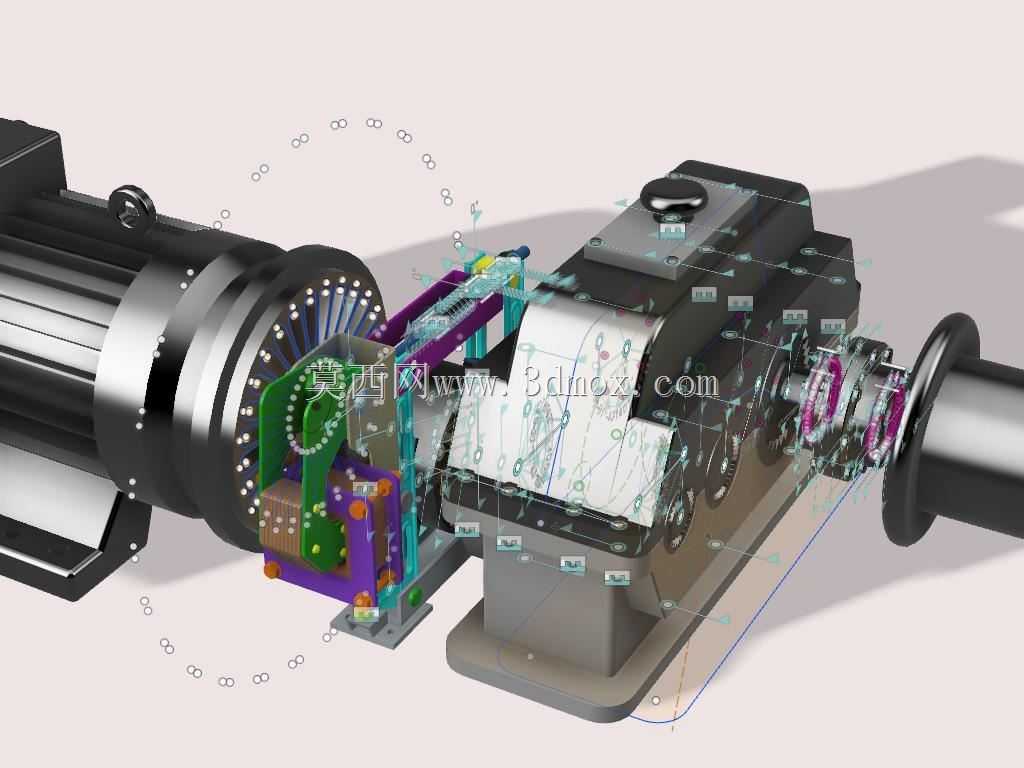

　　在厂区物料转运、码头轻型货物装卸、工程现场短距离重物移位这类作业场景里，货运绞车是非常实用的牵引承载设备，不同于大吨位起重设备的笨重部署，这类立式集成驱动的绞车可以直接通过侧装支架固定在设备机架、墙体预埋件或者专用作业台架上，不需要额外搭建复杂的安装基础，适配很多空间受限的作业点位。从结构布局来看，这套绞车采用驱动电机与减速卷筒直连集成的设计思路，下部的驱动单元采用立式安装结构，输出端直接对接上部的减速箱腔体，省去了额外的联轴器传动环节，既压缩了整体设备的轴向安装尺寸，也减少了传动链路里的功率损耗点。减速箱采用分体式腔体设计，上盖预留了观察与注油的工艺孔位，日常维护时不需要完全拆解箱体就能完成齿轮润滑脂的补充与啮合间隙检查，

　　箱体侧面的手动拨杆是离合控制结构，当设备断电或者需要手动释放钢丝绳时，扳动拨杆就能断开减速输出端与卷筒的传动连接，方便人工快速调整绳长，应对突发的作业调整需求。上部的卷筒采用带挡边的槽型结构，挡边高度完全覆盖钢丝绳多层缠绕时的堆叠高度，避免作业过程中钢丝绳脱槽卡滞，卷筒顶部的压绳结构可以可靠固定钢丝绳的绳头，承受额定牵引载荷下的拉拽力不会出现松脱。安装边界上，驱动电机侧的安装法兰采用带加强筋的L型支架，四个安装孔位的孔距匹配通用工业安装标准，不管是正装在水平基座上还是侧装在垂直立面，都能保证整体结构的刚性，不会因为长期受拉出现支架变形。设计过程中特意将控制接线盒布置在电机壳体的侧下方，避开了卷筒钢丝绳的作业摆动范围，

　　防止钢丝绳运行过程中刮蹭线缆造成绝缘破损，同时接线盒的出线口朝下设置，避免户外作业时雨水顺着线缆渗入盒体造成电路故障。从功能实现来看，这套绞车的减速机构采用多级齿轮传动，将电机的高转速低扭矩输出转化为卷筒端的低转速大扭矩牵引，额定牵引载荷下的绳速控制在0.11m/s，这个速度区间既可以保证重物牵引过程的平稳性，不会因为速度过快产生过大的惯性冲击，也能满足常规货运作业的效率需求，不会因为速度过慢拖慢作业节奏。离合机构的啮合齿采用渐开线齿形设计，挂合时可以顺畅滑入啮合位置，不会出现打齿卡滞的情况，同时齿面做了淬火处理，长期频繁离合操作也不会出现过度磨损。卷筒的转动部位设置了密封防尘结构，不管是车间里的金属粉尘还是户外的扬尘雨水，

　　都不容易渗入转动轴承位置，延长轴承的维护周期。在实际选型适配的时候，需要注意安装面的平面度误差不能超过1mm，否则支架固定后会造成减速箱壳体的装配应力，长期运行会导致轴承偏磨、齿轮啮合异响；钢丝绳的选型要匹配卷筒的绳槽直径，过粗的钢丝绳无法顺利嵌入绳槽，会造成多层缠绕时的乱绳问题，过细的钢丝绳则会在槽内出现滑动，影响牵引位置的精准度。另外设备的安装位置要预留出至少300mm的操作空间，方便人员操作侧面的离合拨杆，也便于日常检查卷筒的钢丝绳磨损情况。这套结构的设计没有采用冗余的外置部件，所有功能结构都集成在主机本体上，整体重量控制在合理区间，单人借助简单吊装工具就能完成安装移位，非常适合需要频繁更换作业点位的轻型货运牵引场景，比如车间内的模具移位、仓储区域的货箱拖运、小型工程的物料牵引等作业，都能通过这套绞车稳定完成牵引作业，相比传统的分体式绞车结构，集成化的设计也减少了现场安装调试的工作量，只需要固定好主机、接好电源、穿好钢丝绳就能投入使用，不需要额外对中调整传动部件的同轴度，降低了现场安装的技术门槛。
