大跨度双梁桥式起重搬运设备结构

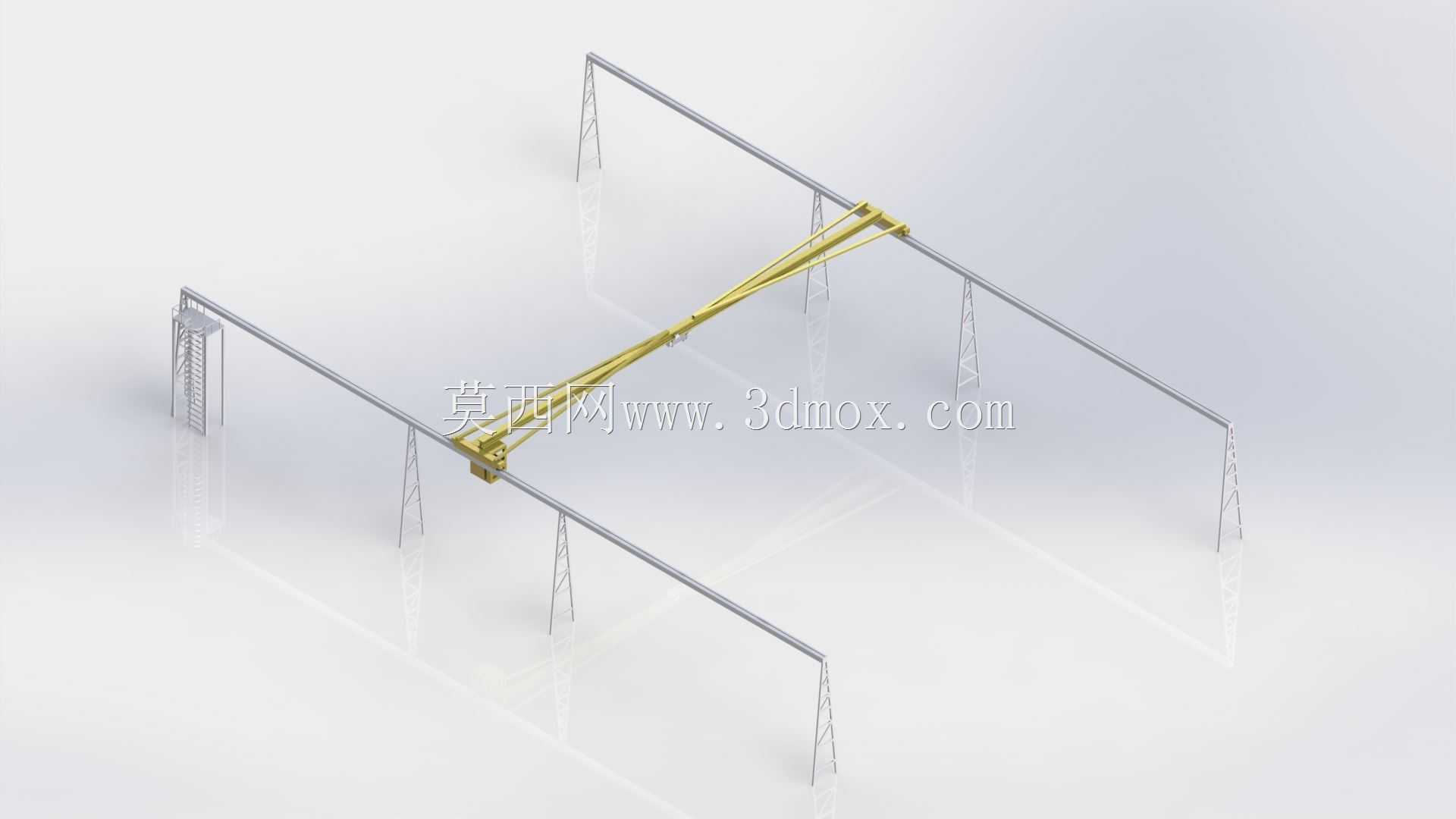

　　该桥式起重设备主要面向大型生产厂房、仓储库区、重型构件加工车间的跨区间物料转运场景，可覆盖单跨或多连跨厂房的全幅作业面，解决生产过程中重型工件、原材料、成品件的高位吊装与水平转运需求，适配常规机械加工、钢结构预制、重型装备组装等场景的物料流转作业，无需额外铺设地面转运轨道，不占用车间地面通行空间，可充分利用厂房上部空间完成物料调度。从结构设计逻辑来看，整套设备采用双主梁搭配双侧支腿的落地式承载架构，主梁沿车间纵向布置的轨道全程延伸，支腿底部与车间两侧的地面轨道基础配合，可实现整机沿车间长度方向的纵向移动，主梁上配套的起重小车可沿主梁幅面方向横向移动，配合起升机构的垂直升降动作，可覆盖轨道范围内的三维作业空间，不存在作业死角。

　　设计阶段优先考虑了承载结构的刚度匹配，主梁采用变截面受力优化，在小车运行的集中载荷作用区域做了局部加强，避免长期重载作业下主梁出现下挠变形，支腿与主梁的连接节点采用刚性铰接组合结构，既保证整机运行过程中的结构稳定性，又可抵消温度变化带来的结构伸缩应力，避免轨道卡滞或结构焊缝开裂。设备的安装边界需要提前匹配厂房的基础条件，两侧运行轨道的平行度公差需控制在千分之一以内，轨道顶面标高差在全程范围内不超过5mm，避免整机运行过程中出现啃轨、运行卡顿问题；主梁的安装高度需要结合厂房内最高设备的顶面高度、起升吊具的最小安全距离、被吊物料的最大高度综合确定，保证起升作业时物料不会与地面设备发生刮碰；整机的跨度参数可根据厂房实际跨距调整，

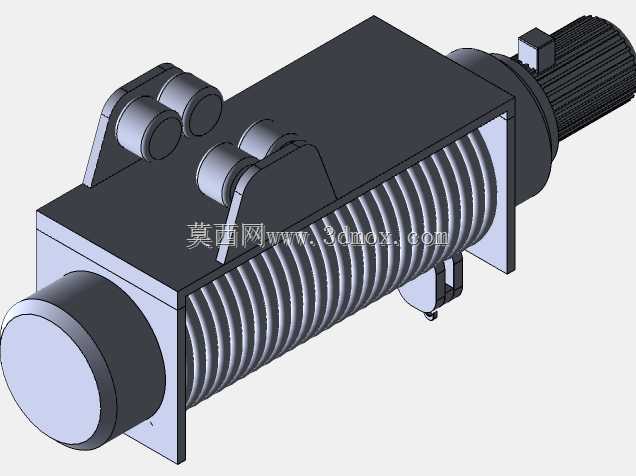

　　常规适配12m到36m的常见厂房跨距，支腿的外侧安全距离需要与厂房立柱、墙面预留不小于100mm的间隙，避免运行过程中发生结构碰撞。功能层面，该设备的起升机构配套有过载保护、行程限位装置，小车横向运行与整机纵向运行均设置有端部缓冲与限位开关，当运行至轨道端部时可自动减速并触发停车保护，避免冲轨事故；起重小车的走行轮采用踏面淬火处理，配合主梁上的精加工轨道，可保证长期运行下的磨损量控制在合理范围，降低日常维护频次。整套结构的三维建模过程中，对所有运动部件做了运动干涉检查，验证了小车在全幅面移动、起升机构全行程升降、整机全轨道运行状态下，各部件之间不存在运动卡滞或结构干涉，支腿处的走行机构与轨道的配合间隙做了合理预留，

　　可适配常规安装误差下的正常运行需求。针对车间内的实际作业需求，该结构可根据额定起重量的不同调整主梁的截面参数与板材厚度，无需大幅改动整体结构形式，可适配5t到50t不等的常规起重量需求，起升速度、小车运行速度、整机运行速度均可根据实际作业节拍调整，满足不同生产场景下的物料搬运效率要求。结构的连接节点全部采用标准化的高强螺栓连接搭配局部焊接补强，既方便运输过程中的部件拆分，又可保证现场安装的拼接精度，降低现场安装的施工难度；走行机构的驱动装置采用分别驱动形式，两侧支腿的走行轮配套独立驱动单元，通过电气同步控制保证两侧运行速度一致，避免出现整机偏斜运行的问题。
