卧式20升便携储油金属油桶结构设计

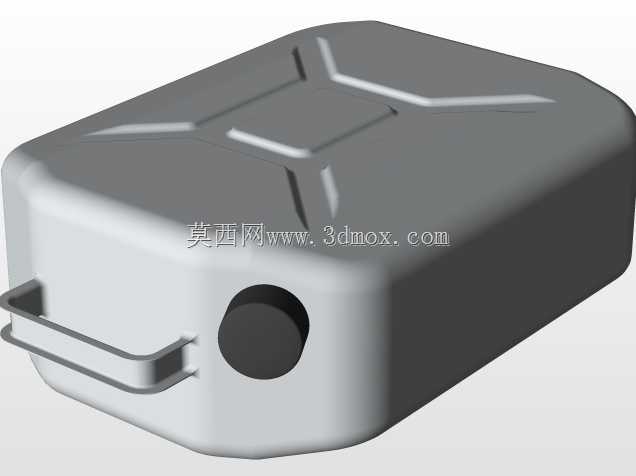

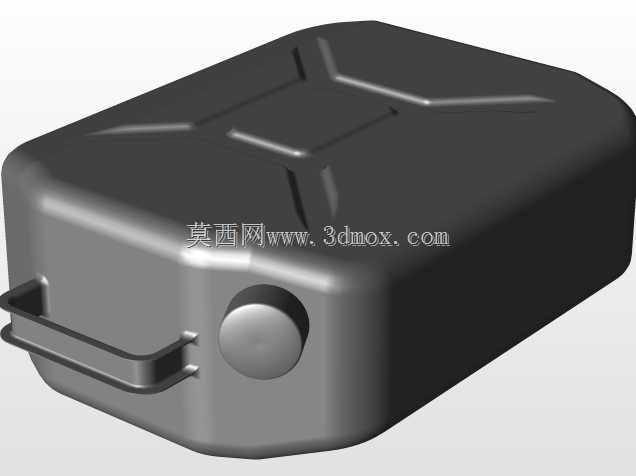

　　这款卧式20升储油桶的结构设计，首先围绕户外作业、应急储备、小型动力设备燃油补给的实际场景展开，在野外施工、农林作业、自驾穿越等缺乏固定加油点位的场景中，这类便携储液容器是保障小型动力设备持续运行的关键配套部件，需要同时兼顾堆叠稳定性、搬运便捷性、密封可靠性与抗形变能力。从结构设计逻辑来看，整体采用矮方卧式构型而非传统立式圆柱油桶的形态，核心是为了降低放置时的重心，在车辆后备箱、设备舱等狭窄空间内堆叠放置时，不会因为路面颠簸、设备晃动出现倾倒漏液的问题，顶面的十字形加强筋结构并非装饰性设计，而是通过冲压凸起的筋位提升顶面的结构刚度，当多个油桶叠放时，顶面可以承受上层满载油桶的垂直载荷，避免桶身受压凹陷变形，

　　同时筋位的走向也兼顾了液体晃动时的应力分散，当桶内燃油未满载时，运输过程中液体晃荡产生的冲击力可以顺着筋位传导到桶身侧壁，避免局部应力集中导致焊缝开裂。桶身侧面的一体式冲压提手，采用内凹卷边结构设计，提手与桶身的连接部位没有额外的焊接铆接点位，完全通过桶身板材冲压弯折成型，一方面减少了连接点位的渗漏风险，另一方面卷边结构可以避免搬运时板材锐边割伤操作人员，提手的握持宽度经过适配，佩戴劳保手套时也可以顺利穿入握持，单人即可完成满载状态下的搬运转移。注油口设置在桶身短边侧面的居中位置，采用圆形密封口结构，注油口的凸起高度经过控制，既保证密封盖有足够的旋合行程，又不会因为凸起过高影响油桶的平面堆叠，注油口周边的桶身做了局部加厚处理，

　　频繁开合密封盖时不会因为扭矩作用导致桶身局部变形。桶身的边角全部采用大圆弧过渡设计，没有尖锐直角结构，一方面是冲压加工工艺的需求，避免板材拉伸成型时出现应力开裂，另一方面在搬运、放置过程中，圆弧边角不会磕碰划伤周边设备或者操作人员，也不会因为磕碰冲击导致边角凹陷破损。从安装与放置边界来看，这款油桶的整体长宽高比例适配常规车载储物空间的尺寸，放置在车辆后备箱、侧边储物格时不会过度占用空间，卧式形态也可以适配设备机架侧面的固定绑带点位，通过绑带穿过提手下方的空隙即可完成油桶的固定，不需要额外设计定制安装支架。在密封性能的设计考量上，桶身所有拼接位置采用连续滚焊工艺，焊接完成后整体做承压试漏检测，保证满载液体倒置、侧放时不会出现渗漏，

　　密封盖内置耐油橡胶密封圈，旋紧后可以隔绝桶内外的空气流通，避免燃油挥发泄漏，同时也可以防止外部的灰尘、雨水进入桶内污染存储的油料。桶身的板材厚度选择兼顾了重量与结构强度，不会因为板材过薄导致轻微磕碰就出现凹陷破损，也不会因为板材过厚导致油桶自重过大，增加不必要的搬运负担，空载状态下的重量控制在单人可轻松搬运的范围内，满载20升液体后，整体重量也在单人短距离搬运的合理承重区间内。顶面的加强筋除了提升结构强度之外，筋位形成的凹槽还可以在加注油料时，引导意外洒出的液体顺着凹槽流向桶身边缘，避免积液残留在桶顶。这类储油桶除了存储燃油之外，也可以适配其他非腐蚀性工业液体的临时存储与转运，结构设计上的通用性可以覆盖多数户外作业、生产现场的便携储液需求，没有多余的冗余结构，所有的外形设计都服务于实际使用中的功能需求，不存在为了外观牺牲实用性的设计点。
