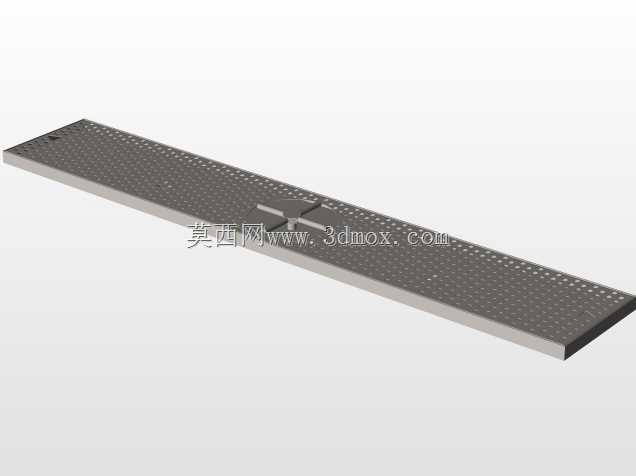

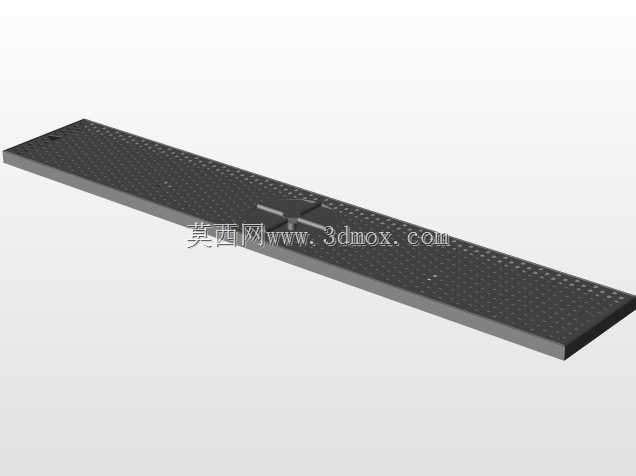

长条形多孔滴液收集承接板结构设计

　　在饮品灌装、小型工件表面处理、实验室试剂分装这类存在零散液滴滴落的作业场景里，这类长条形多孔承接板是工位上极易被忽略但实用性极强的配套结构件。日常作业中，灌装头、涂覆工位的出料端难免会有残留液滴顺着端头滴落，若直接滴落到工位台面或者输送线表面，不仅会造成工位积污需要频繁清理，部分带腐蚀性或者粘性的液体还会腐蚀台面涂层、粘连输送辊筒，长期积累会直接影响输送线的运行精度，甚至导致工位打滑、工件定位偏移的问题。这块承接板的设计核心就是顺着工位的长度方向布置，刚好覆盖所有可能出现滴漏的作业区间，把零散滴落的液体统一收集导流，避免液体直接接触下方的设备结构。从结构设计逻辑来看，板体整体采用薄型平板结构，整体厚度控制在20mm，

　　既保证了板体自身的结构刚性，不会因为长期受液体浸泡或者轻微外力碰撞出现翘曲变形，又不会占用过多的垂直安装空间，不会干涉下方输送线或者工件的正常通行。板体表面密布的通孔是整个结构的核心功能区，这些通孔的孔径经过匹配设计，既能够让滴落的液体快速透过板体流入下方的集液槽，又能避免作业过程中掉落的小型工件、工装配件直接漏到集液槽里造成堵塞，同时密集的孔位也不会因为局部孔位被杂物堵住就完全丧失导流能力，日常维护只需要定期擦拭板体表面，清理堵塞的个别孔位即可，维护成本极低。板体的侧边做了微小的折边处理，这个细节设计是为了避免滴落到板体表面的液体顺着板的侧边漫流到安装支架上，所有落到板面上的液体会在重力作用下要么直接通过通孔下落，

　　要么顺着板面的微小坡度流向通孔区域，不会出现侧漏的问题。安装边界上，板体长度1150mm、宽度200mm的尺寸，刚好匹配常规单排灌装工位、单排表面处理工位的作业长度，安装时只需要在板体两端设置支撑支架，不需要在板体中间额外增加支撑点，因为20mm的板厚搭配1150mm的长度，自身的挠度已经控制在允许范围内，中间位置即使放置少量临时的工装工具，也不会出现明显的下弯变形。板体的安装高度可以根据工位的实际需求调整，通常布置在出料端下方100-150mm的位置，这个高度既不会因为距离出料端太近干涉工件的正常移动，也不会因为距离太远导致液滴滴落过程中出现飞溅，落到板体范围之外。在实际选型适配的时候，需要注意板体的材质匹配，如果是接触普通饮用水、非腐蚀性饮品的场景，可以采用食品级304不锈钢制作，表面做拉丝处理，不容易残留污渍，也符合食品接触的卫生要求；如果是接触酸碱类试剂、工业清洗液的场景，则可以选用PP或者PVC材质的板体，耐腐蚀性更强，长期接触化学液体也不会出现锈蚀或者溶胀的问题。另外板体表面的孔位排布采用均匀矩阵式排列，孔间距控制在合理范围，既保证了开孔率足够让液体快速通过，又不会因为开孔过密导致板体的整体刚性下降，在承受日常的擦拭清理、偶尔的工具放置冲击时，不会出现孔位开裂、板体变形的问题。很多设计人员在做这类工位配套结构的时候，往往会忽略承接板的细节设计，要么把板做成完全密封的平板，导致液体积在板面上需要人工频繁擦拭，

　　要么开孔过大导致杂物掉落堵塞集液管路，要么板厚选的过薄，使用一段时间后板体中间下弯，导致积液往中间低洼处聚集无法顺利导流。这块承接板的设计就很好的平衡了结构刚性、导流效率、安装便利性这几个核心需求，不需要复杂的配套结构，直接通过两端的支架固定就能投入使用，不管是新设备的工位配套，还是老工位的防滴漏改造，都能直接适配，不需要对原有设备的结构做大规模改动。在建模过程中，板体的孔位采用阵列特征生成，后续如果需要调整孔的大小、孔间距，只需要修改阵列的参数就能快速生成不同规格的衍生型号，适配不同的滴液量、不同的作业场景需求，比如滴液量较大的工位可以适当加大孔径、缩小孔间距提升导流速度，有小型工件通过需求的工位可以适当缩小孔径，避免工件掉落。板体两端的安装位置预留了安装孔位，安装孔采用长圆孔设计，安装时可以根据支架的实际安装位置微调板体的前后位置，降低支架的加工精度要求，现场安装的时候不需要反复配钻安装孔，提升装配效率。
