多工位啤酒灌装定位承托工装板

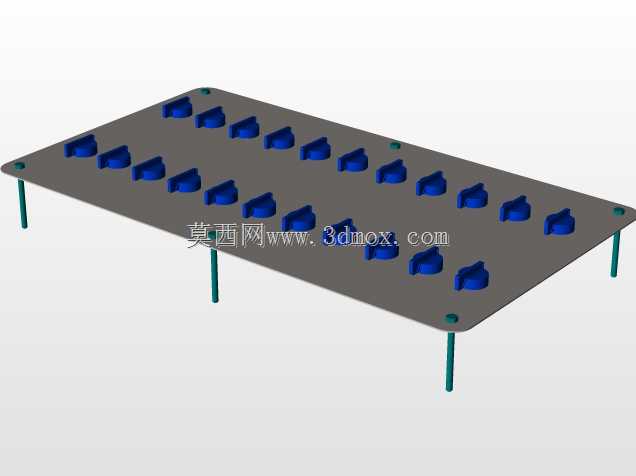

　　在瓶装饮品尤其是精酿啤酒的量产灌装环节，容器定位的一致性直接决定了灌装阀对位精度、液位控制稳定性以及后续旋盖、贴标工序的直通率，这款多工位定位承托板正是针对中小批量啤酒灌装线的工位定位需求开发的结构件。从结构设计逻辑来看，板体采用圆角矩形的平板基材，四个角点预留了贯穿式安装孔，配套四根等长的圆柱支撑脚，可直接架设在灌装线的工位输送机架上，支撑脚的直径与安装孔采用H7/g6的间隙配合公差，既方便现场快速拆装更换不同规格的承托板，也能保证板体安装后的平面度误差控制在0.1mm以内，避免工位倾斜导致的容器偏位。板面上阵列排布的21个蓝色定位凸台，是整个工装的核心功能结构，每个凸台的内凹轮廓完全匹配标准啤酒瓶的瓶底支撑弧度，

　　凸台高度设置为8mm，刚好可以卡住瓶底的环形加强筋位置，当输送线将空瓶输送到对应工位上方下落时，瓶底可以顺着凸台的导入斜面滑入定位槽，无需额外的导向机构即可实现瓶身的垂直定位，对位偏差可控制在0.5mm以内，完全满足灌装阀的对位精度要求。从应用场景适配性来说，这款工装板主要适配6s节拍的间歇式灌装工位，21个工位的排布密度经过反复核算，既保证了相邻瓶身之间留有足够的操作间隙，避免灌装过程中瓶身碰撞溅液，也最大化利用了灌装工位的有效安装面积，单工位循环一次即可完成21瓶的灌装承托，适配每小时1200-1500瓶的中小产能灌装线，尤其适合精酿啤酒厂、小型饮品生产车间的柔性生产需求，更换不同内凹尺寸的定位凸台即可适配不同瓶径的玻璃瓶、

　　PET瓶，无需更换整块板体，大幅降低了多品类生产的工装换型成本。设计过程中重点考量了工装的耐用性与清洁便利性，板体基材选用食品级304不锈钢冲压成型，表面做电解抛光处理，粗糙度Ra值低于0.8μm，灌装过程中溅出的酒液、清洗用的碱水不会在板面残留挂壁，日常维护只需高压冲洗即可完成清洁，不会滋生细菌影响饮品食品安全；蓝色定位凸台采用食品级硅胶材质注塑成型，邵氏硬度设置为60HA，既有足够的支撑刚性保证定位精度，也能在瓶底下落时起到缓冲作用，避免玻璃瓶底与硬质金属板直接碰撞产生爆瓶、崩口的问题，同时硅胶材质的摩擦力更大，灌装过程中输送线的轻微振动不会导致瓶身偏移、打转。安装边界方面，板体的整体长宽尺寸根据标准灌装工位的机架安装间距设定，

　　支撑脚的长度预留了120mm的架空高度，刚好可以在板体下方布置灌装线的接液槽、瓶身检测光电传感器，不会与下方的输送线附属结构产生干涉，四个角的安装孔位采用长圆孔设计，允许现场安装时有±3mm的位置调整量，抵消机架加工、安装带来的累积误差，无需对现有灌装线的机架做额外的打孔、焊接改造，即可直接替换原有老旧的平板式承托板，现场安装调试时间不超过半小时。从实际使用的工况适配来看，这款工装板可以兼容常温灌装、冷灌装两种工艺场景，硅胶凸台的耐温范围覆盖-10℃到120℃，无论是4℃的冷鲜精酿灌装，还是85℃的热灌装工艺，都不会出现材质变形、老化加速的问题，板体边缘做了R5的圆角处理，没有尖锐的毛刺、棱角，避免现场操作人员调试、换型时被划伤，符合食品生产设备的安全设计规范。不同于常规的一体化灌装工装，这款承托板的定位凸台采用嵌入式安装结构，单个凸台出现磨损、破损时，只需单独拔出更换对应凸台即可，无需整块报废工装板，长期使用的维护成本仅为传统一体化工装的20%左右，对于产能波动较大、生产品类较多的中小型啤酒生产场景来说，这种模块化的设计思路大幅提升了工装的复用率，减少了不同品类生产所需的工装备货数量。
